Raspberry Pi（SDカード付き）開封から起動までの時間測定 Ethernet(71)

Last updated at Posted at 2019-05-29

Raspberry PIは、無線LANとEthernet（100 base T)が利用できる。
Pythonが入ったRaspbian（Debian系のLinux）も利用できる。
APTコマンドで楽にいろいろ導入できる。

そんな利点満載の機器。

注意事項としては、電源供給のケーブルが１００均のだと不足する場合があるかもしれないこと。
熱放出のためのヒートシンクかファンを設置した方がいい場合があるかもしれないこと。

構成品


  1. Raspberry Pi 3 Model B+
    https://www.raspberrypi.org/products/raspberry-pi-3-model-b-plus/
    RaspberryPi Quick Start Guide and Safety Instruction Manual
    UMAN00738

  2. Premium Raspberry Pi Enclosure 167-7051
    https://jp.rs-online.com/web/p/raspberry-pi-cases/1677051/

  3. DesignSpark ACアダプタ 5.1V dc 182-7131
    https://jp.rs-online.com/web/p/ac-dc-adapters/1827131/

  4. Rre-installed with NOOBS for Raspberry Pi 121-3897
    https://jp.rs-online.com/web/p/sd-cards/1213897/

  5. ヒートシンク　型番記述見当たらず

  6. HDMIケーブル　型番記述見当たらず

  7. 購入品以外で用意したもの
    ディスプレイ(HDMI）
    キーボード（USB)
    マウス（USB)
    電源用テーブルタップ（後でスイッチ付きのを探す）
    ネット（最初はWi-Fi,後からUSB-Ethernet）

下記の導入時にはWi-Fiでネット接続。

時間経過

13:00 ディスプレイ、キーボード、マウス、電源テーブルタップ用意
13:05 Raspberry PI梱包開封作業開始
13:06 写真撮影

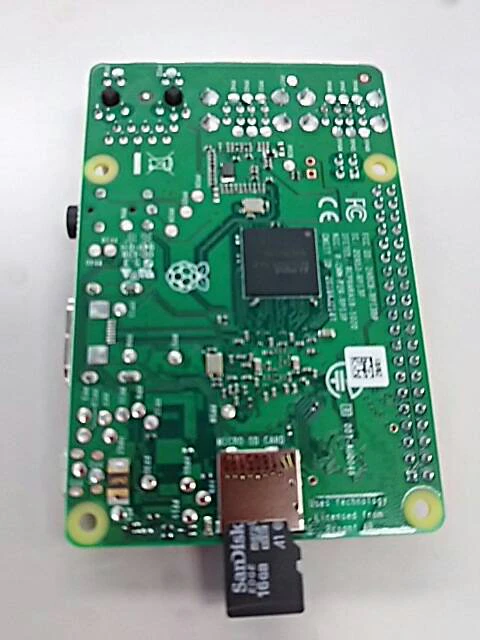

13:07 マイクロSDカード、本体に挿入　1,
　向きを間違える方がおみえになるかもしれない。写真撮影。
　ぐっと押し込む

13:08　本体、箱に入れる。2

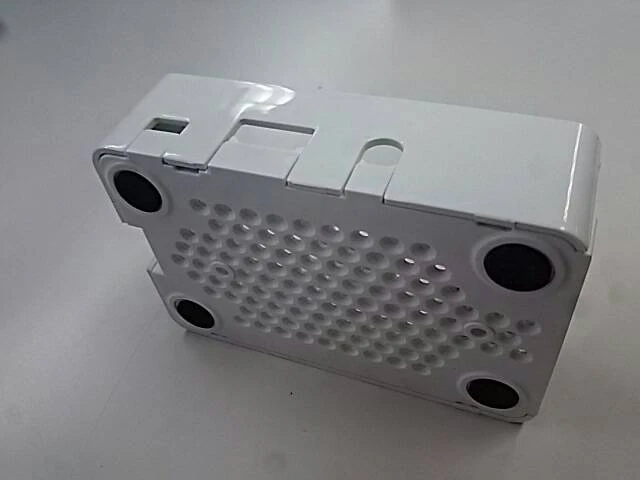

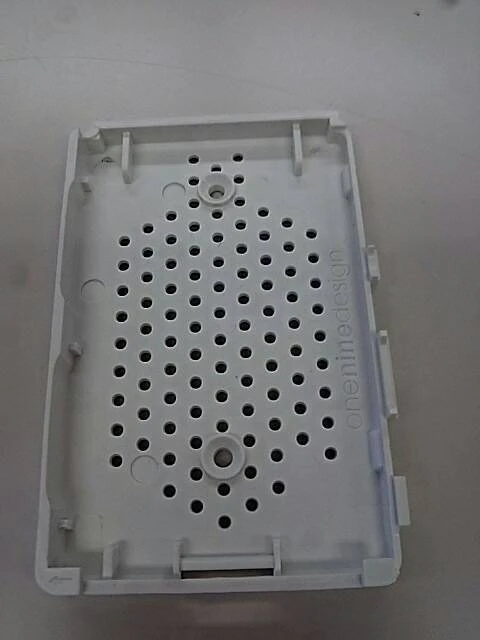

13:09 下の蓋をする。3

　何度も押し直し。
　本体があると綺麗にはまらない。
　本体を外し、嵌めてみる。

　突起物がぶつかっているらしい。


13:15　綺麗に嵌めるのは断念。
上蓋は放熱性が悪そうなのでひとまずしない。

13:18 キーボード、マウス、HDMI接続, 4

13:19 スイッチ付きテーブルタップに電源接続, 5
　1) テーブルタップのスイッチが切ってあったのに気がつかず、入れるのを忘れた。
　2) 電源コネクタが箱にひっかかっていて、一旦電源が入って、すぐに切れた。電源コネクタを入れ直した。

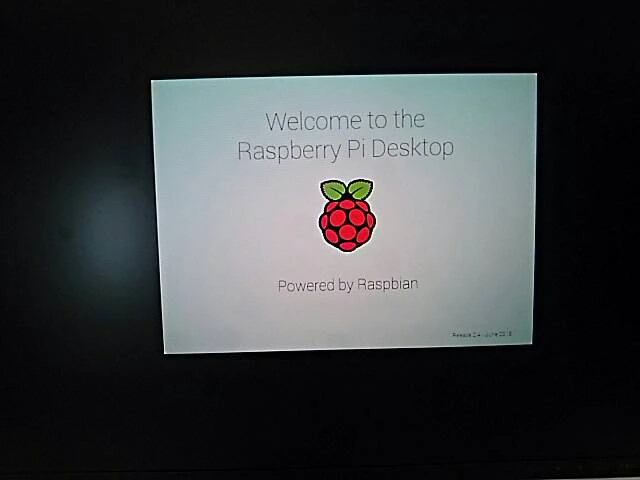

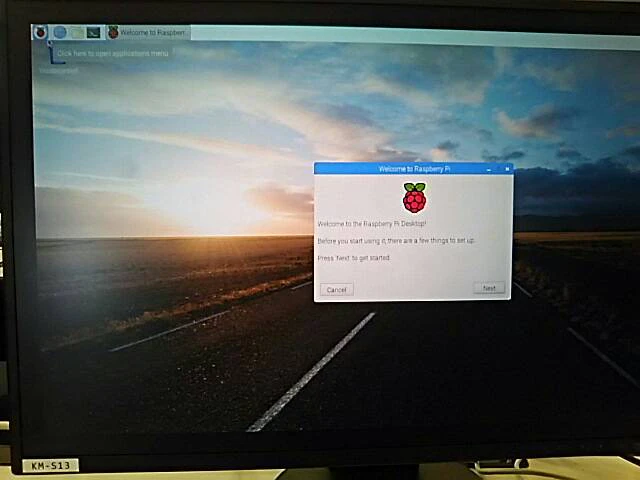

13:20 画面表示 ,6

Welcome to Raspberry Pi

Next

13:21 言語選択,


　Japan, Japanese and Tokyo
Japanese, 8,
13:22 Change password

　Next

Next


13:24 Wi-Fi

Wi-Fiの名称を選択して、パスワードを入力


13:27 Password

13:28 Update software, 10
2枚目では、処理に10分以上かかっている。
日本語を選んだため、日本語ライブラリ、日本語フォントをダウンロードしているためと推測。
Wi-FiがmacOSのブリッジを利用しているためか、通信も遅いはず。

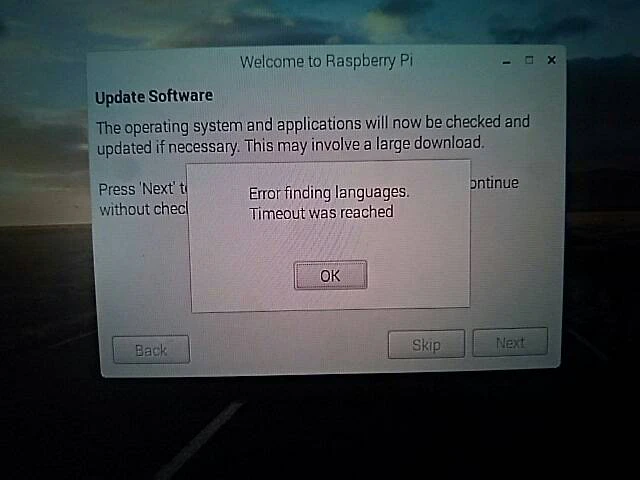

13:29 Error
２枚目ではerrorはでず。"System is up to date [OK]" 15分かかってる。

13:30 Setup complete
Reboot

13:32 再起動

13:33 ブラウザ起動


ここからはRaspberry Piのブラウザから入力

apt update; apt -y upgrade

 $ apt update
パッケージリストを読み込んでいます... 完了
W: chmod 0700 of directory /var/lib/apt/lists/partial failed - SetupAPTPartialDirectory (1: 許可されていない操作です)
E: ロックファイル /var/lib/apt/lists/lock をオープンできません - open (13: 許可がありません)
E: ディレクトリ /var/lib/apt/lists/ をロックできません
W: ファイル /var/cache/apt/pkgcache.bin の削除中に問題が発生しました - RemoveCaches (13: 許可がありません)
W: ファイル /var/cache/apt/srcpkgcache.bin の削除中に問題が発生しました - RemoveCaches (13: 許可がありません)
pi@raspberrypi:~ $ sudo apt update
取得:1 http://archive.raspberrypi.org/debian stretch InRelease [25.4 kB]
ヒット:2 http://raspbian.raspberrypi.org/raspbian stretch InRelease
取得:3 http://archive.raspberrypi.org/debian stretch/main armhf Packages [221 kB]
247 kB を 2秒 で取得しました (84.8 kB/s)
パッケージリストを読み込んでいます... 完了
依存関係ツリーを作成しています
状態情報を読み取っています... 完了
アップグレードできるパッケージが 213 個あります。表示するには 'apt list --upgradable' を実行してください。
$ apt -y upgrade

５分以上かかりそう。

お茶を入れるのにお湯をわかし、歯がみがいてなかったので歯をみがいてきた。

まだかかる。

コーヒーを淹れてきた。まだ終わらない。

新バージョンの設定ファイル /etc/xdg/pcmanfm/LXDE-pi/desktop-items-0.conf をインストールしています ...
The desktop has been updated.
Some obsolete configuration files have been removed and backed up in ~/oldconffiles.
To apply the updates, please reboot your Pi, and then select one of the options on the Defaults page in Appearance Settings.

** (zenity:26306): WARNING **: Error retrieving accessibility bus address: org.freedesktop.DBus.Error.ServiceUnknown: The name org.a11y.Bus was not provided by any .service files
Removing obsolete conffile /etc/xdg/lxpanel/profile/LXDE-pi/panels/panel ...
Removing obsolete conffile /etc/xdg/lxpanel/profile/LXDE-pi/config ...
Removing obsolete conffile /etc/xdg/lxsession/LXDE-pi/autokey.sh ...
rp-prefapps (0.5) を設定しています ...
ssh (1:7.4p1-10+deb9u6) を設定しています ...
rc-gui (1.23) を設定しています ...
libavformat57:armhf (7:3.2.14-1~deb9u1+rpt1) を設定しています ...
pipanel (20190402~082427) を設定しています ...
piclone (0.12) を設定しています ...
lxplug-network (0.15) を設定しています ...
libavfilter6:armhf (7:3.2.14-1~deb9u1+rpt1) を設定しています ...
omxplayer (20180905+git061425a-1) を設定しています ...
libavdevice57:armhf (7:3.2.14-1~deb9u1+rpt1) を設定しています ...
ffmpeg (7:3.2.14-1~deb9u1+rpt1) を設定しています ...
libav-tools (7:3.2.14-1~deb9u1+rpt1) を設定しています ...
libreoffice-common (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-core (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-l10n-en-gb (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-gtk2 (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
python3-uno (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-base-drivers (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-systray (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-gtk (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-draw (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-avmedia-backend-gstreamer (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-style-galaxy (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-java-common (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-impress (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-math (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-base-core (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-sdbc-hsqldb (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-calc (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-writer (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-base (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-help-en-gb (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice-report-builder-bin (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libreoffice (1:5.2.7-1+rpi1+deb9u7) を設定しています ...
libc-bin (2.24-11+deb9u4) のトリガを処理しています ...
initramfs-tools (0.130) のトリガを処理しています ...
dbus (1.10.26-0+deb9u1) のトリガを処理しています ...
pi@raspberrypi:~ $

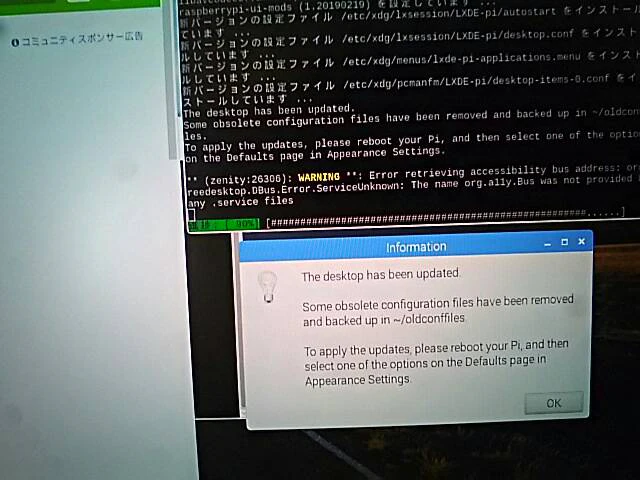

と思ったら、Desktop画面に警告が出て止まっていた。
Yesを押したら、すぐに終わった。

都合、ここまででちょうど１時間。

スイッチ付きのテーブルタップを用意してなかったり（１分）
Wi-Fiのパスワードを控えてなかったり（３分）
多少の無駄時間を含む。

##ifconfig

pi@raspberrypi:~  $ free -h
              total        used        free      shared  buff/cache   available
Mem:           927M        357M         54M         81M        514M        462M
Swap:           99M         11M         88M
pi@raspberrypi:~ $ df -h
ファイルシス   サイズ  使用  残り 使用% マウント位置
/dev/root         14G  3.7G  8.9G   30% /
devtmpfs         460M     0  460M    0% /dev
tmpfs            464M   66M  399M   15% /dev/shm
tmpfs            464M   13M  452M    3% /run
tmpfs            5.0M  4.0K  5.0M    1% /run/lock
tmpfs            464M     0  464M    0% /sys/fs/cgroup
/dev/mmcblk0p6    71M   23M   49M   32% /boot
tmpfs             93M     0   93M    0% /run/user/1000
/dev/mmcblk0p5    30M  398K   28M    2% /media/pi/SETTINGS
pi@raspberrypi:~ $ ifconfig
eth0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        ether b8:27:eb:e3:58:14  txqueuelen 1000  (イーサネット)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (ローカルループバック)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

wlan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.3.20  netmask 255.255.255.0  broadcast 192.168.3.255
        inet6 fe80::9967:a60d:5d4d:1b32  prefixlen 64  scopeid 0x20<link>
        ether b8:27:eb:b6:0d:41  txqueuelen 1000  (イーサネット)
        RX packets 327203  bytes 468418752 (446.7 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 121716  bytes 12068506 (11.5 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

14:20 コーヒー一息。

USB-Ethernetでもう１本接続。

eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.2.103  netmask 255.255.255.0  broadcast 192.168.2.255
        inet6 fe80::2004:2560:31ce:f09a  prefixlen 64  scopeid 0x20<link>
        ether 34:95:db:2d:bd:7a  txqueuelen 1000  (イーサネット)
        RX packets 56  bytes 8334 (8.1 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 92  bytes 13191 (12.8 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

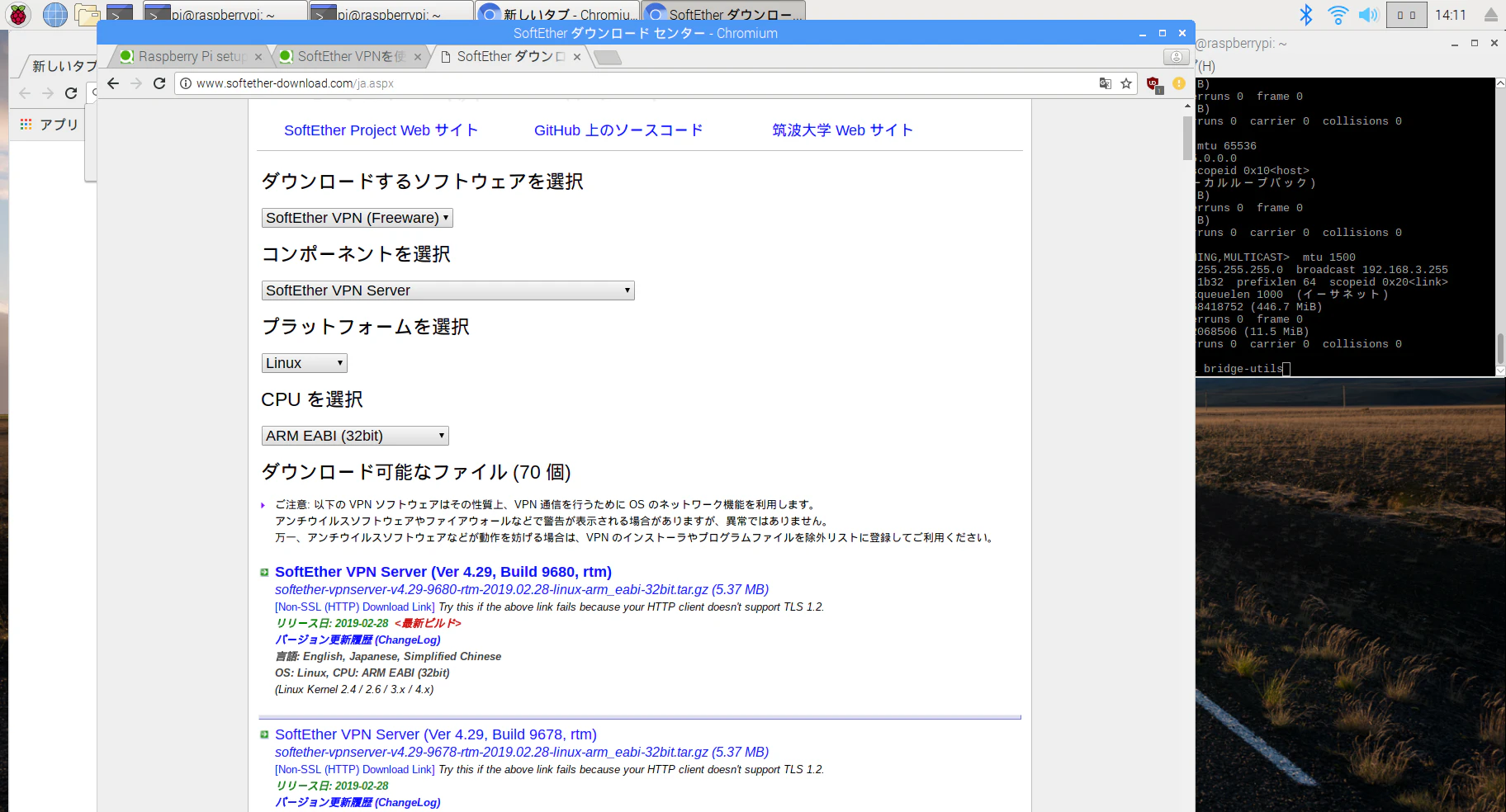

##Print Screen

Raspberry PIで「PringScreen」ボタンで画面をファイル化。
600Kb程度なのに、なぜかRaspberry PIからQiitaにはUpload失敗。

http://gitlab.com のRaspberry PI関連事業の説明資料にUpしたらすぐに終了した。

原因は不明。gitlabから別のシステムで保存して掲載。

Raspberry PI VPN構築の日まで（１日目、２日目）
