AUTOSAR 1079:2024（AP) Explanation of ARA Applications in Rust, Figure 6.1: Moduleusing plantUML with ChatGPT

Last updated at Posted at 2025-09-25

AUTOSAR 1079:2024（AP) Explanation of ARA Applications in Rust,Figure 4.1: async function execution をPlantUMLで描いてみようと思います。

AUTOSARは、Classic Platformは、EnterPriseArchitect（ソフト名）のファイルを配付している。
なぜか、より公開側に振ったはずのAdaptive Platrformでは、UML図を配布していない。

AUTOSAR APの図をChatGPTにPlantUMLで書いてもらう企画を考案。
今回はRUST文書の第3回目。

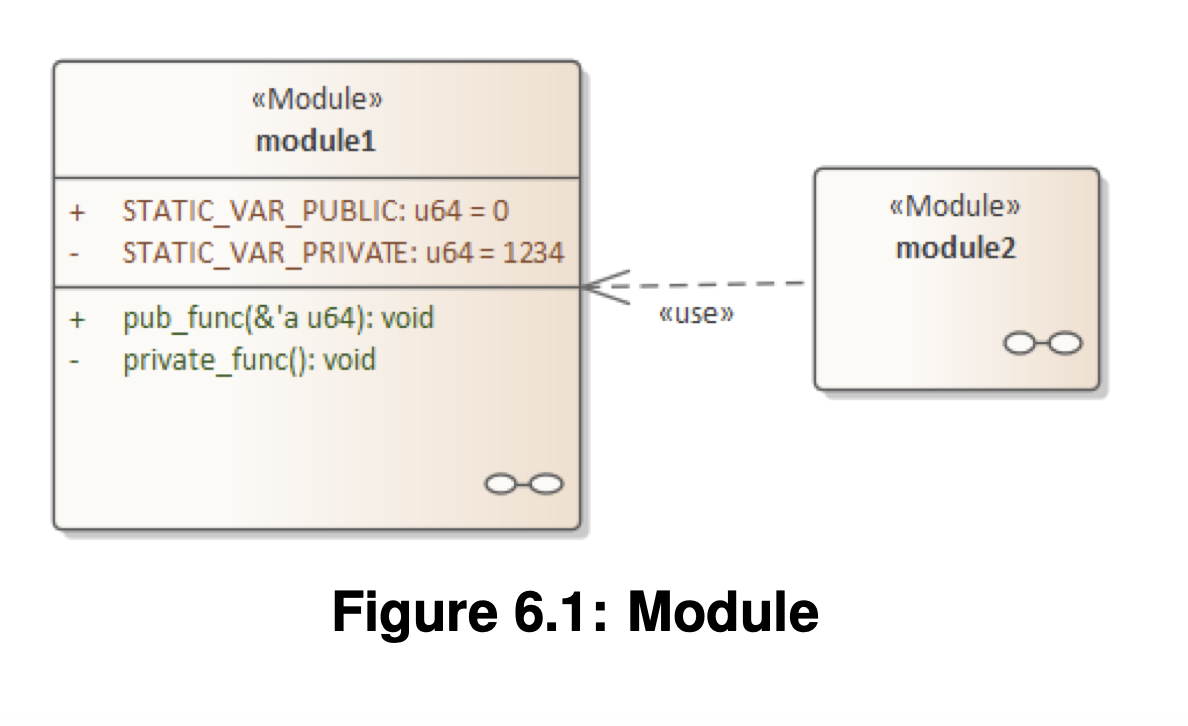

Figure 6.1: Module

スクリーンショット 2025-09-25 18.53.37.png

AUTOSAR 1079:2024 Explanation of ARA Applications in Rust, R24-11, AP
https://www.autosar.org/fileadmin/standards/R24-11/AP/AUTOSAR_AP_EXP_ARARustApplications.pdf

AUTOSAR Adaptive Platfrom PlantUML with ChatGPT
https://qiita.com/kaizen_nagoya/items/4fef7700b57419ddf2c2

Si desea leer el código fuente de PlantUML, puede hacerlo seleccionando la solicitud de edición.
If you would like to read the source code of PlantUML, you can do by selecting the edit request.
PlantUMLのソースコードを読みたい方は、編集リクエストを選択するとソースコードが読めます。

ChatGPT

https://www.autosar.org/fileadmin/standards/R24-11/AP/AUTOSAR_AP_EXP_ARARustApplications.pdf の Figure 6.1: Module を PlantUMLで記述してください。
ChatGPT:
こちらが、Figure 6.1: Module の概念を PlantUML で表現した例です。元図のモジュール間構成（モジュール名、依存関係、層構造など）を反映するようにしています。
もし図を送ってもらえれば、より正確にできます。

@startuml
title AUTOSAR-Rust Applications — Figure 6.1: Module

package “Adaptive Platform / ARA Runtime” {
package “ARA Core / Foundation Modules” {
[Core Module]
[Execution Management]
[State Management]
[Log & Trace]
[OS Interface]
}
package “Communication / Connectivity Modules” {
[Communication Management]
[Time Synchronization]
[Raw Data Stream]
[Network Management]
[REST Service]
}
package “Data & Storage Modules” {
[Persistency]
}
package “Security & Safety Modules” {
[Cryptography]
[Firewall / IDS]
[Platform Health Management]
}
package “Configuration & Diagnostics” {
[Update & Configuration Management]
[Vehicle Update & Configuration Management]
[Registry]
[Diagnostic Management]
}
}

package “Adaptive Application / AA” {
[YourAppModule1]
[YourAppModule2]
}

' 依存関係（矢印でモジュールの参照関係を表す例）
YourAppModule1 --> Communication Management
YourAppModule1 --> Persistency
YourAppModule1 --> Log & Trace

YourAppModule2 --> Update & Configuration Management
YourAppModule2 --> Diagnostic Management

Communication Management --> Core Module
Time Synchronization --> Core Module
Persistency --> Core Module
Cryptography --> Core Module
Platform Health Management --> State Management
Diagnostic Management --> Log & Trace
Registry --> Core Module

@enduml
解説・ポイント
大きく ARA Runtime モジュール群 と Adaptive Application モジュール に分けて配置
ARA モジュールをカテゴリ別にパッケージ化（Core, Communication, Data, Security, Config/Diagnostics）
アプリケーション側モジュールがどのランタイム機能を使うかを矢印で示す
ランタイムモジュール間にも依存関係を矢印で表現
もし可能であれば、Figure 6.1 のスクリーンショットを送ってもらえますか？その内容をもとに、より忠実な PlantUML を出します。
あなた:

ChatGPT:

以下は、添付図（Figure 6.1: Module）をできるだけ忠実にPlantUMLで表現した例です。
モジュール（module1・module2）、公開／非公開の静的変数、関数、そして use 関係を示しています。

説明
<> ステレオタイプでモジュールを示しています。

  • は公開（public）、- は非公開（private）メンバを表現。
    ..> は依存（use）関係を表現し、<> とラベル付け。
    このPlantUMLコードをそのまま .puml ファイルにしてレンダリングすれば、図とほぼ同等のモジュール図を得られます。

この図にもとづいたC++およびRUSTのソースコードを記述してください。

ChatGPT:

以下は Figure 6.1: Module の内容（module1 と module2、公開/非公開の静的変数・関数、use 関係）を
C++ と Rust のソースコードで表した最小例です。
両言語ともに「公開(static/public)」「非公開(private)」の概念をそれぞれの流儀で表現しています。
Rust 版
Rust ではモジュール階層と pub / 非 pub で可視性を示します。
module1 が module2 を use していることも反映しています。

// src/module2.rs
pub fn helper() {
    println!("module2::helper called");
}
// src/module1.rs
use crate::module2; // <<use>>

// 公開(static/public)な静的変数
pub static mut STATIC_VAR_PUBLIC: u64 = 0;

// 非公開(static/private)な静的変数
static mut STATIC_VAR_PRIVATE: u64 = 1234;

// 公開関数
pub fn pub_func(val: &u64) {
    println!("pub_func received: {}", val);
    // module2 の関数を利用
    module2::helper();
}

// 非公開関数
fn private_func() {
    unsafe {
        println!("private_func uses private static: {}", STATIC_VAR_PRIVATE);
    }
}
// src/main.rs
mod module1;
mod module2;

fn main() {
    unsafe {
        module1::STATIC_VAR_PUBLIC = 42;
    }
    module1::pub_func(&unsafe { module1::STATIC_VAR_PUBLIC });
}

ポイント
pub と static を併用して公開静的変数を表現
非公開変数は static のみで pub を付けない
use crate::module2; が図中の <> に対応
C++ 版
C++ では名前空間 module1, module2 を使い、アクセス修飾子 public / private を利用します。
静的変数は名前空間スコープの static 変数として定義。

// module2.h
#pragma once
#include <iostream>

namespace module2 {
    inline void helper() {
        std::cout << "module2::helper called\n";
    }
}
// module1.h
#pragma once
#include <cstdint>
#include "module2.h"

namespace module1 {

    // 公開(static/public)な変数
    inline uint64_t STATIC_VAR_PUBLIC = 0;

    namespace detail {
        // 非公開(static/private)な変数
        static uint64_t STATIC_VAR_PRIVATE = 1234;

        // 非公開関数
        inline void private_func() {
            std::cout << "private_func uses private static: "
                      << STATIC_VAR_PRIVATE << "\n";
        }
    }

    // 公開関数
    inline void pub_func(const uint64_t& val) {
        std::cout << "pub_func received: " << val << "\n";
        module2::helper(); // <<use>>
    }

} // namespace module1
// main.cpp
#include "module1.h"

int main() {
    module1::STATIC_VAR_PUBLIC = 42;
    module1::pub_func(module1::STATIC_VAR_PUBLIC);
    return 0;
}

ポイント
namespace detail を利用して「非公開的」要素を隔離
inline 変数/関数を使うことでヘッダのみで完結
module2::helper() の呼び出しが <> 関係に相当
これらのコードは、Figure 6.1 が示す
公開/非公開の静的変数
公開/非公開関数
module1 → module2 の use 関係
をそれぞれの言語仕様に沿って忠実に再現しています。
ChatGPT の回答は必ずしも正しいとは限りません。重要な情報は確認するようにしてください。
