1. はじめに
VDC内では、大別してroutedと呼ばれるEdge Gatewayに接続したネットワーク・タイプと、isolatedと呼ばれるEdge Gatewayにも接続しない孤立したネットワーク・タイプを作成できます。isolatedタイプのネットワークは、Edge Gatewayにも接続していないので、VDC外部にも接続できませんし、そもそも他のネットワークとも接続できません。
という記述を書きました。ここでは、isolatedタイプのネットワークが本当に他のネットワークと接続できないのか、その検証をしたいと思います。
- 01. IBM Cloud: VMware as a Service（VMWaaS)の概要
- 02. IBM Cloud: VMware as a Service（VMWaaS) - VDCの注文
- 03. IBM Cloud: VMware as a Service（VMWaaS) - VDCの追加注文
- 04. IBM Cloud: VMware as a Service（VMWaaS) - 外部接続のためのネットワークとNAT/Firewallを構成する
- 05. IBM Cloud: VMware as a Service（VMWaaS) - RHELをプロビジョニングして疎通確認を行う
- 06. IBM Cloud: VMware as a Service（VMWaaS) - 検証: IBM Cloud private networkへの通信におけるSNATの必要性
- 07. IBM Cloud: VMware as a Service（VMWaaS) - 検証: isolated networkとの通信
- 08. IBM Cloud: VMware as a Service（VMWaaS) - 検証: routed network間の通信
- 09. IBM Cloud: VMware as a Service（VMWaaS) - Data Center Groupの構成
- 10. IBM Cloud: VMware as a Service（VMWaaS) - Distributed Firewallの構成
- 11. IBM Cloud: VMware as a Service（VMWaaS) - VDC間のVM/vApp Migration
- 12. IBM Cloud: VMware as a Service（VMWaaS) - VMWaaS APIの実行例
- 13. IBM Cloud: VMware as a Service（VMWaaS) - VMware Cloud Director OpenAPIの実行例
- 14. IBM Cloud: VMware as a Service（VMWaaS) - 検証: VIP切り替えによる高可用性構成の確認（手動切替）
- 15. IBM Cloud: VMware as a Service（VMWaaS) - 検証: VIP切り替えによる高可用性構成の確認（keepalived）
- 16. IBM Cloud: VMware as a Service（VMWaaS) - Transit Gateway接続
- 17. IBM Cloud: VMware as a Service（VMWaaS) - Veeam Backup and Replication service連携
2. ネットワーク構成
IBM Cloud: VMware as a Service（VMWaaS) - 外部接続のためのネットワークとNAT/Firewallを構成する で設定したネットワーク設定を踏襲します。
- Network
すでに、nw1-routed-vdc01は作成されてjumpserverが存在しているので、nw1-routed-vdc01を本稿で作成し、サーバーをプロビジョニングします。
| Name | Scope | Routed or Isolated | Distributed Routing | Gateway CIDR |
|---|---|---|---|---|
| nw1-routed-vdc01 | mt-vdc01 | Routed | Enabled | 192.168.100.1/24 |
| nw1-isolated-vdc01 | mt-vdc01 | Isolated | - | 192.168.102.1/24 |
- IP Sets
| IP Set name | Address range |
|---|---|
| IBM Cloud Private Network | 161.26.0.0/16, 166.8.0.0/14 |
| syasuda-homeaddress | 111.xx.xx.xx/24 |
- Edge Firewall
| rule | firewall rule name | protocol | source (IP Set等で指定） |
destination (IP Set等で指定） |
action |
|---|---|---|---|---|---|
| 1 | IBM Cloud Private Network | - | ANY | IBM Cloud Private Network | Allow |
| 2 | allow-from-syasuda | SSH | syasuda-homeaddress | ANY | Allow |
| default | default_rule | - | ANY | ANY | Drop |
- NAT
| NAT name | NAT Type | External IP (VDC外部との通信に利用するPublic IP) |
Internal IP (NATルールが適用されるVDC内のネットワーク） |
|---|---|---|---|
| snat-to-external | SNAT | 150.xx.xx.xx | 0.0.0.0/0 |
| dnat-to-jumpserver01 | DNAT | 150.xx.xx.yy | 192.168.100.2 （この後、プロビジョニングするサーバーに割り当てる予定のIPアドレス） |
3. Isolated networkの作成とサーバーのプロビジョニング
-
VDCを選択
-

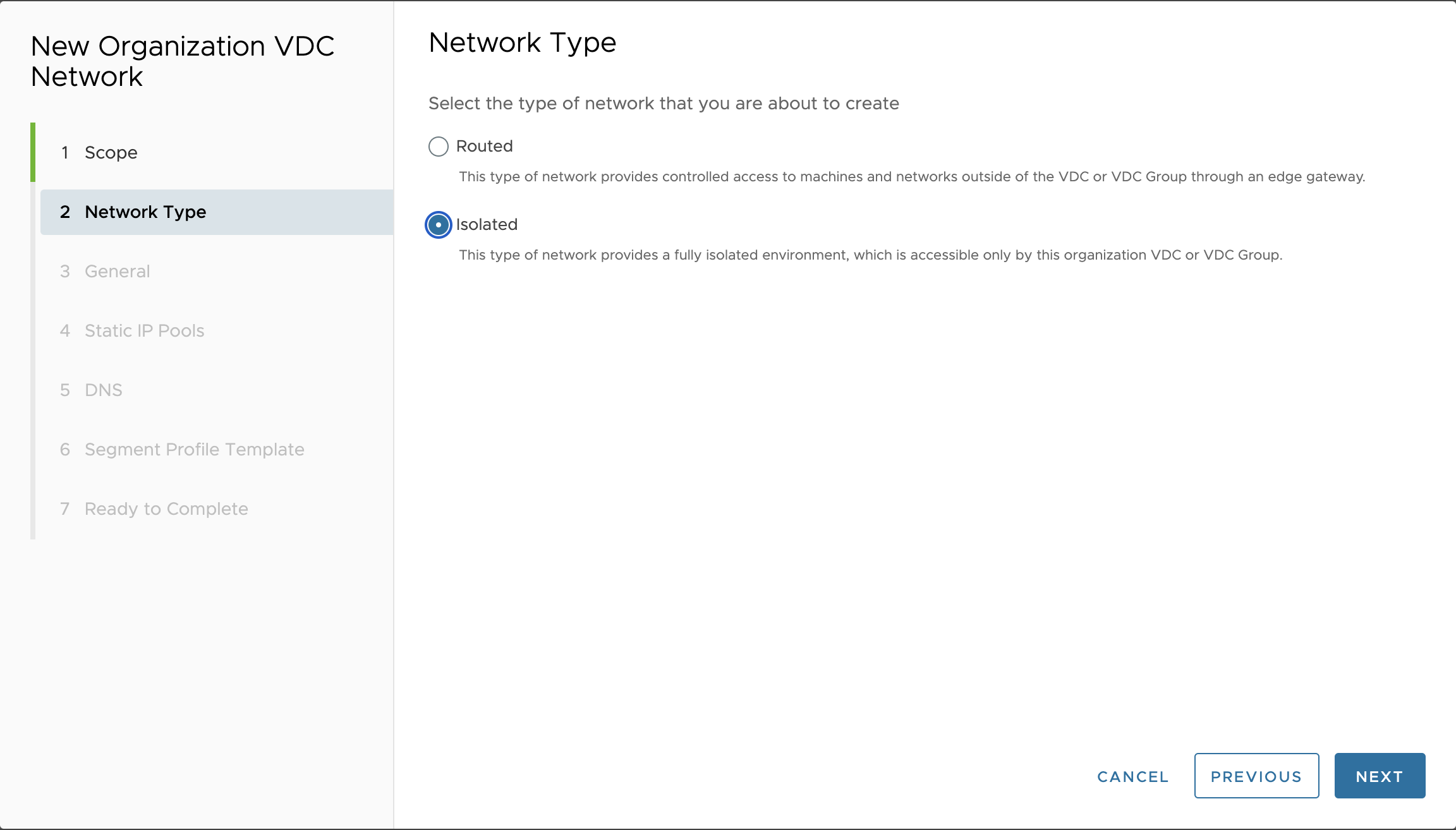

isolatedを選択
-

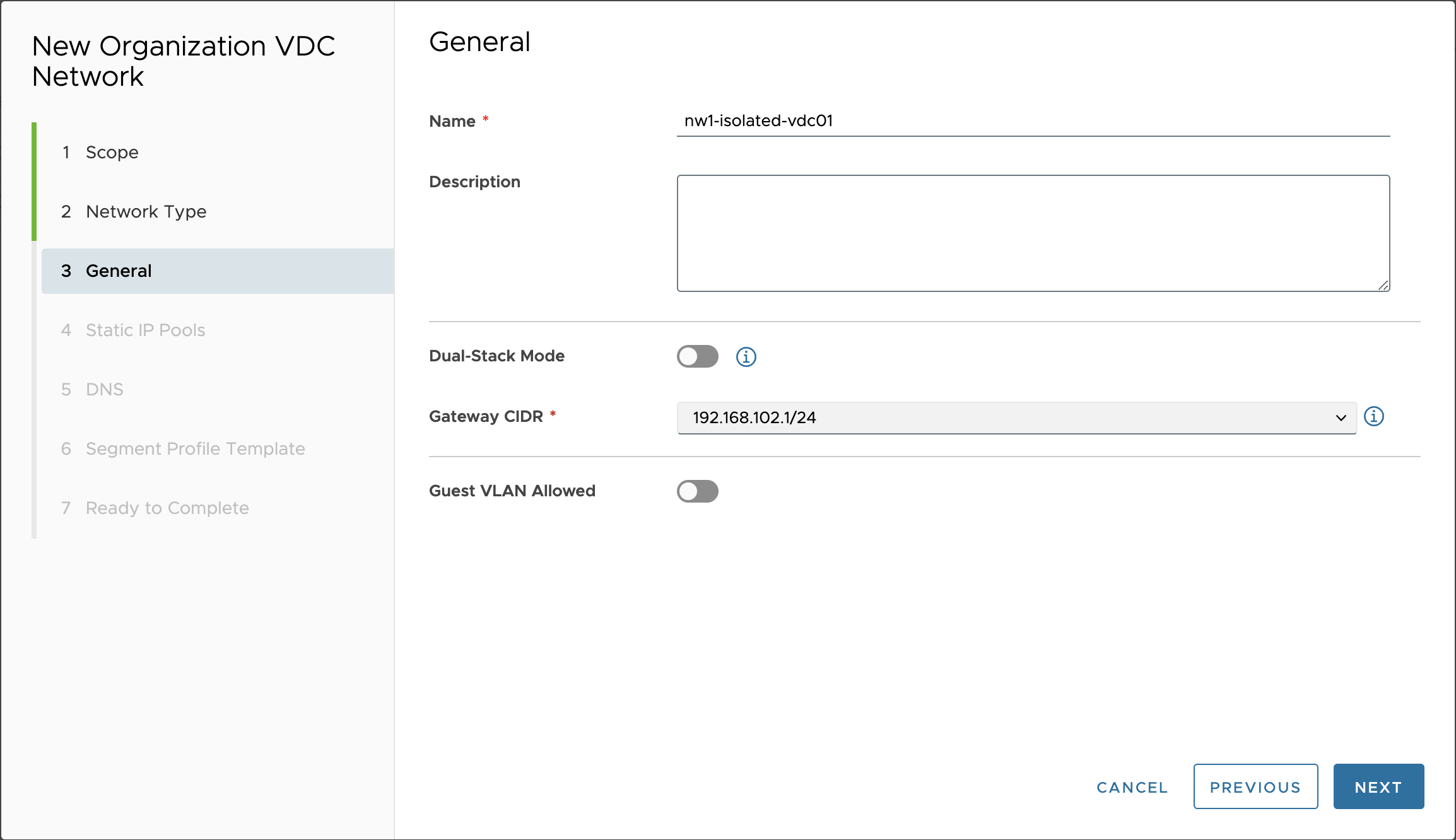

NameおよびGateway CIDRを指定。
-
Static IP Pools
-
DNS. 外部ネットワークに繋がらないのだから意味がないはずだが、まぁ一旦このように構成しておく。
-

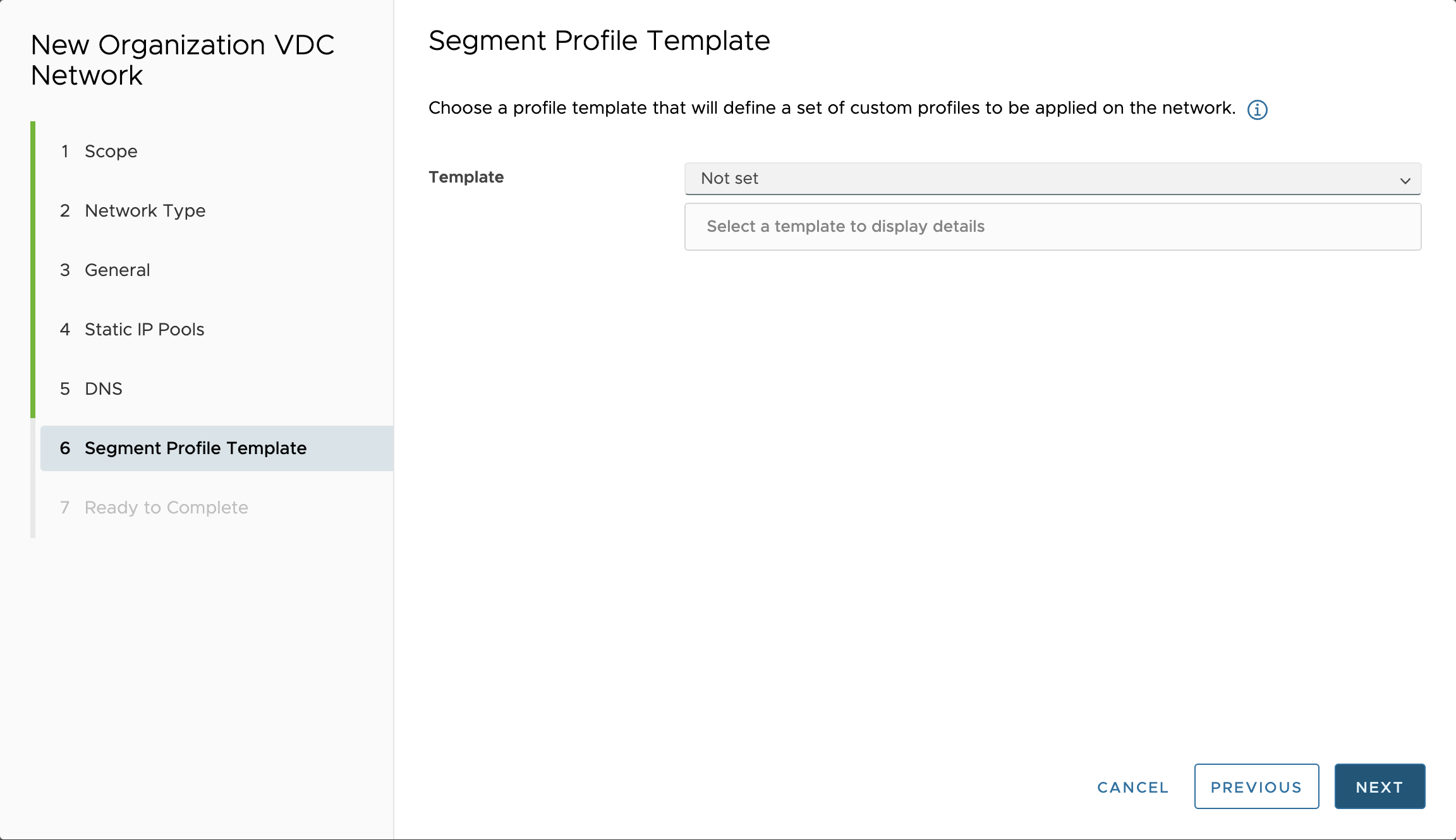

Segment Profile Template
-
まとめ
こうして作成したisolated networkにサーバーをプロビジョニングしてみます。手順はIBM Cloud: VMware as a Service（VMWaaS) - RHELをプロビジョニングして疎通確認を行うを参考にしてください。

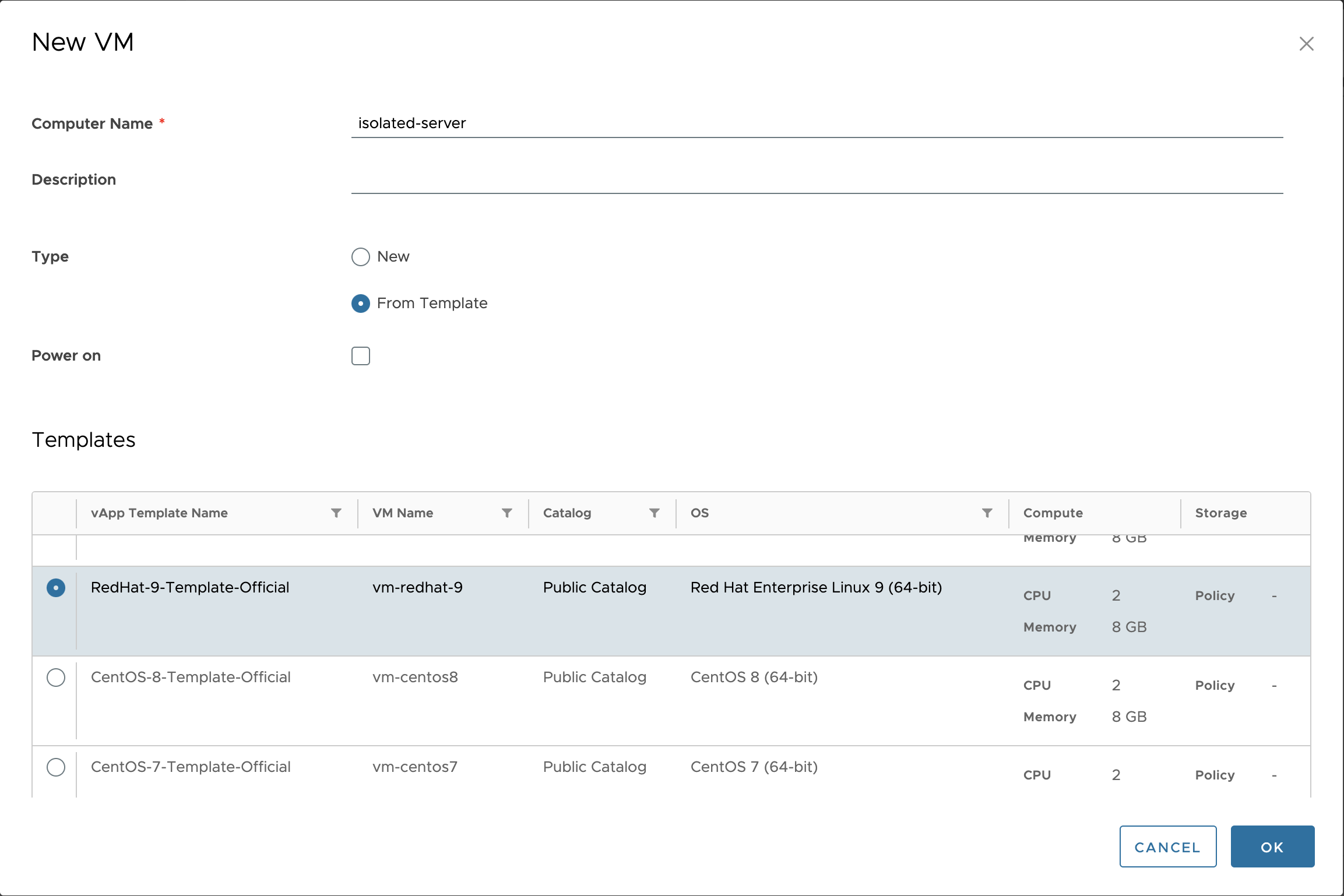

- 名称、テンプレートの選択。
- NW設定

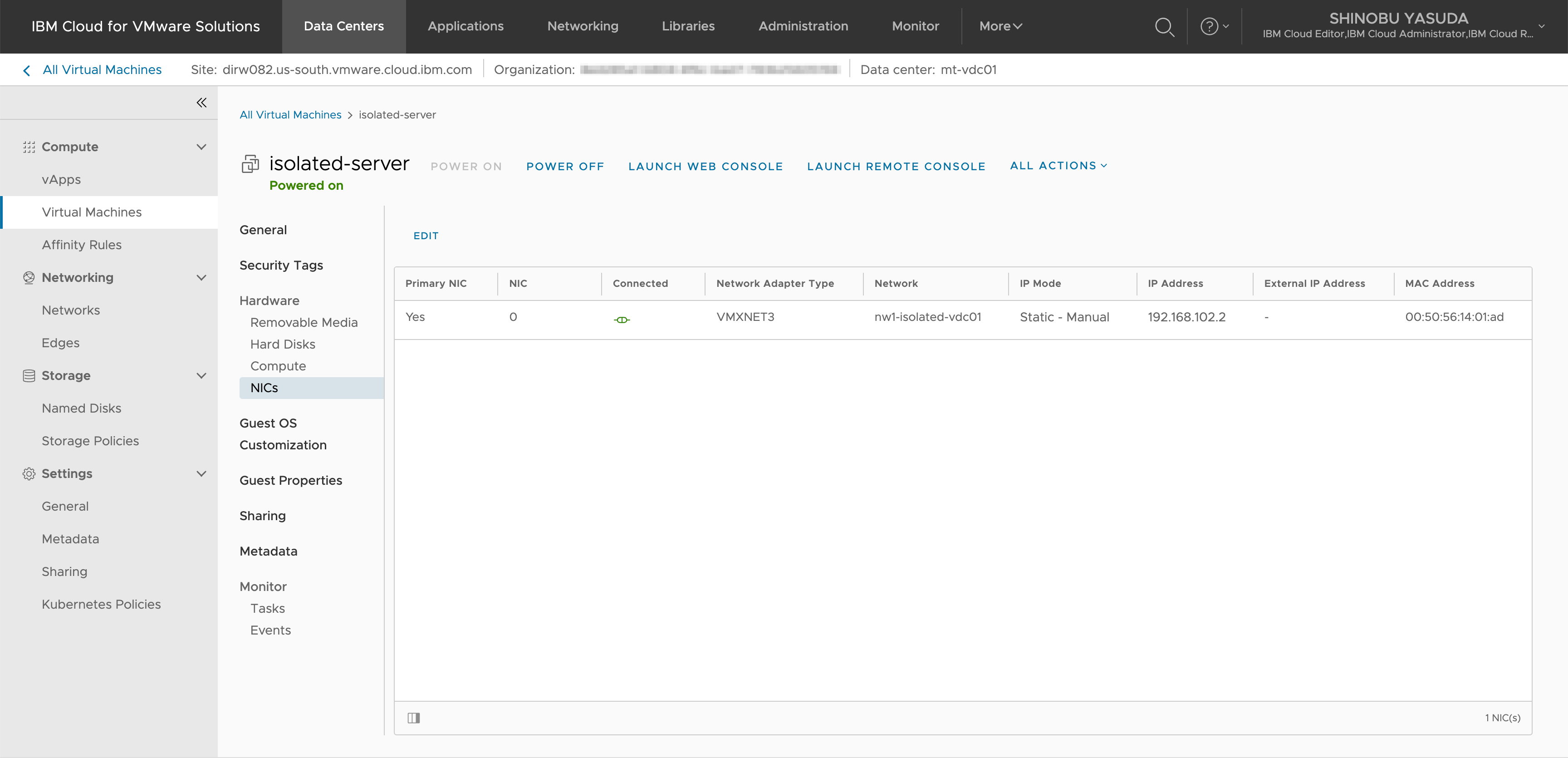

最終的に作成されたネットワークとサーバーのIPアドレス情報は以下の通りです。
4. isolated network上のサーバーとの疎通確認
- 検証1: jump serverからのpingに失敗する。
[root@jumpserver ~]# ping 192.168.102.2
PING 192.168.102.2 (192.168.102.2) 56(84) bytes of data.
^C
--- 192.168.102.2 ping statistics ---
10 packets transmitted, 0 received, 100% packet loss, time 9236ms

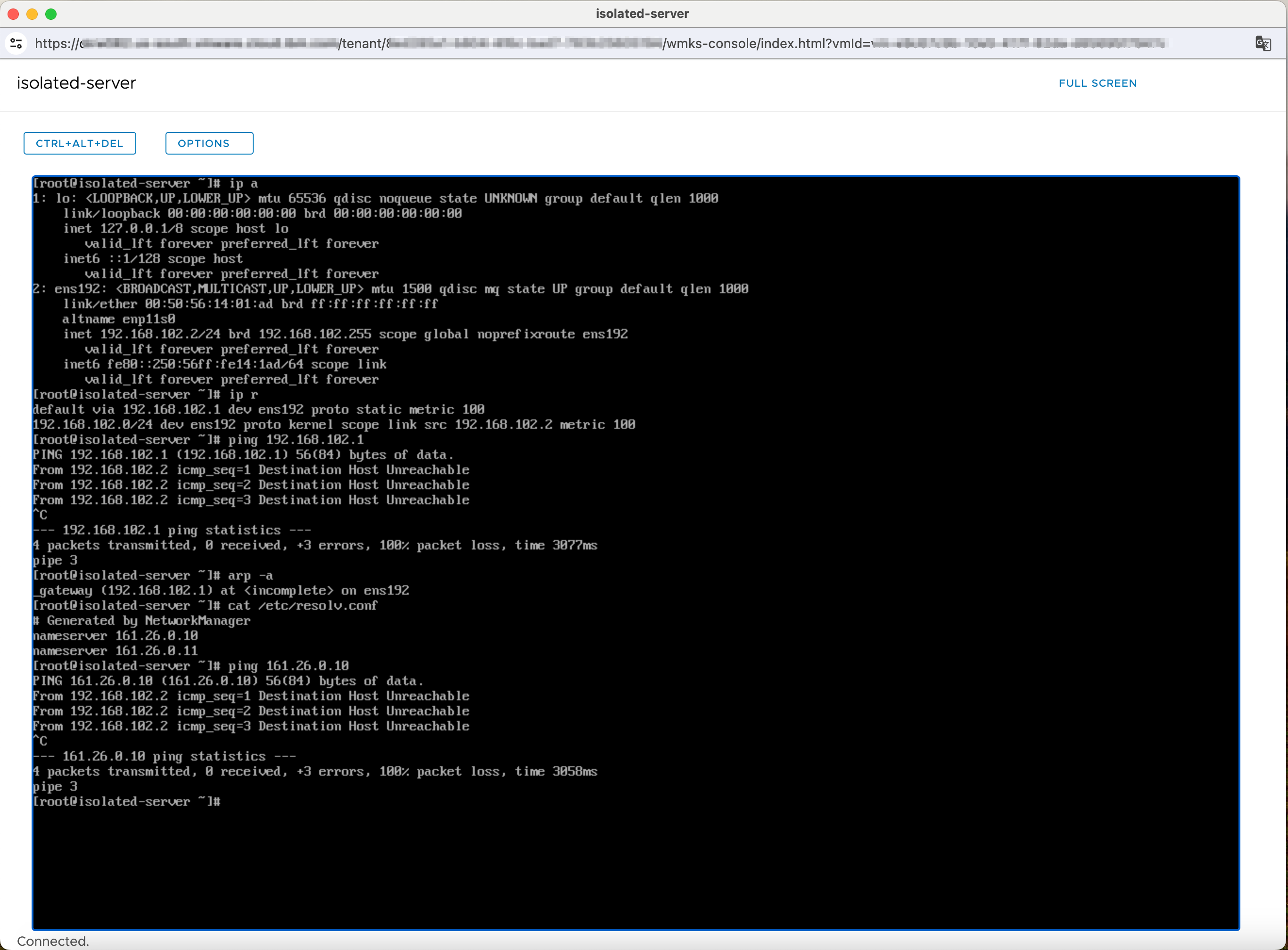

- 検証2: WEB CONSOLEからログインをして通信を試みた結果。
- default gateway(102.168.102.1)のMACアドレスも取得できていない。
- よって、default gatewayへのpingも通らない。
- ましてや外部ネットワークへのpingも通らない。
