1. はじめに

前稿までにVDCを注文したので、ここからVDCの初期状態のNWを確認し、サーバーをプロビジョニングするためのNWをまずは構成したいと思います。VDCには色々なタイプのnetworkが存在するため、最初にそれを説明すると大変です。よって、全体を俯瞰する前に、まずはVMWaaSで最低限の接続ができるように構成を紹介し、その感触を掴んでもらいたいと思います。それだけでも大変かもしれないので。。。

2. VDC ネットワーク基本のき

参考となるネットワーク図がチュートリアルにあるため、こちらを参考に説明します。（VDCまたぎのネットワーク構成のような複雑なことも可能ですが、まずはこれぐらいのレベルから始めたいと思います）

https://cloud.ibm.com/docs/vmware-service?topic=vmware-service-vmware-as-a-service-vdc&interface=ui
VDCのネットワークで、利用者が操作できるルーターは、Edge Gatewayです（注文時にそのキャパシティーをタイプ一覧から選択しました）。VMware NSXをご存知の方ならピンと来ると思いますが、Edge Gatewayの実体はテナントごとに提供されるT1ルーターです。
Edge GatewayはVDC外部と通信するための唯一の出口であり、VDC外部と通信するためにはEdge Gatewayで適切なNAT設定およびFirewall設定を実施必要があります。
VDC内では、大別してroutedと呼ばれるEdge Gatewayに接続したネットワーク・タイプと、isolatedと呼ばれるEdge Gatewayにも接続しない孤立したネットワーク・タイプを作成できます。isolatedタイプのネットワークは、Edge Gatewayにも接続していないので、VDC外部にも接続できませんし、そもそも他のネットワークとも接続できません。
Edge Gatewayの先には、Provider Gatewayと呼ばれるIBM Cloudが管理するルーターが存在しています。こちらもVMware NSXをご存知の方ならピンと来ると思いますが、Provider Gatewayの実体はT0ルーターです。ただ、Provider Gatewayより先は詳細を知っておく必要はありません。なぜならば、利用者が操作できないからです。Provider Gatewayから先の経路にて、IBM Cloud private networkやインターネットに繋がっています。

上記の内容をもとに、VDCの初期ネットワークを確認してみます。

Networksは空（何も作っていないのだから当然）
Edge Gateway(T1ルーター）はユーザーが操作できるテナント用ルーターであり、VDC注文時に購入してあれば、それぞれのVDCごとに存在する。
Edge Gateway(T1ルーター）の詳細
Provider Gateway(T0ルーター）もそれぞれのVDCごとに存在する。
Provider Gateway(T0ルーター）の詳細。何も編集できないし、これ以上の参照もできない。

3. routedタイプのnetworkの作成

先述の通り、外部接続をする際には、routedタイプのネットワークを作成する必要があります。
以下では、以下のネットワークを作成してみます。

Name	Scope	Routed or Isolated	Distributed Routing	Gateway CIDR
nw1-routed-vdc01	mt-vdc01	Routed	Enabled	192.168.100.1/24

トップメニューで、Networkingを選択し、Newを押下。
対象のVDCを選択。
Routed/Isolatedを選択。
- RoutedはEdge経由でVDC外部と接続できるネットワーク
- Isolatedは他のNWと接続できない孤立したネットワーク
- ここではRoutedを選択する。
Edge Connection
- VMWaaSでは１つのVDCには1つのEdgeしか存在しないため、デフォルトのまま。
- Distributed Routing
  - デフォルトで有効になっている。
  - UI上のヒントの説明は
    - Non distributed routing needs to be enabled on the Edge Gateway. This would allow the disabling of distributed routing so that all VM traffic goes through the service router.
  - このDistributed Routingを無効にする機能はVMware Cloud Director 10.4から利用可能のようだ。
    - You can configure an NSX edge gateway to allow non-distributed routing and you can connect routed organization VDC networks directly to a tier-1 service router, forcing all VM traffic for a specific network through the service router. You can use the non-distributed routing feature to create firewall rules and isolate east-west traffic between organization VDC networks that are connected to the same NSX edge gateway.
  - NSXを知っている人ならご存知かと思うが、実際はT1ルーターはDR(Distributed Router)とSR(Service Router)から構成されている。あるVDC内に複数のrouted networkが存在した場合、そのrouted network間の通信はDRを通る。そのため、後述するEdge Firewall(SRのFirewall)ではこの通信を制御することはできない。その場合は、Distributed Firewallを有効して通信制御するのも１つの方法だが、別の方法としてこのDistributed Routingを無効にすれば、DRを通らないのでEdge Firewallでrouted network間の通信を制御することができる。
- Route Advertisement:
  - デフォルトで無効になっており、本稿執筆時点ではUI上は無効にすることはできない。
  - UI上のヒントの説明は
    - Whether this network is advertised so that it can be routed out to the external networks.

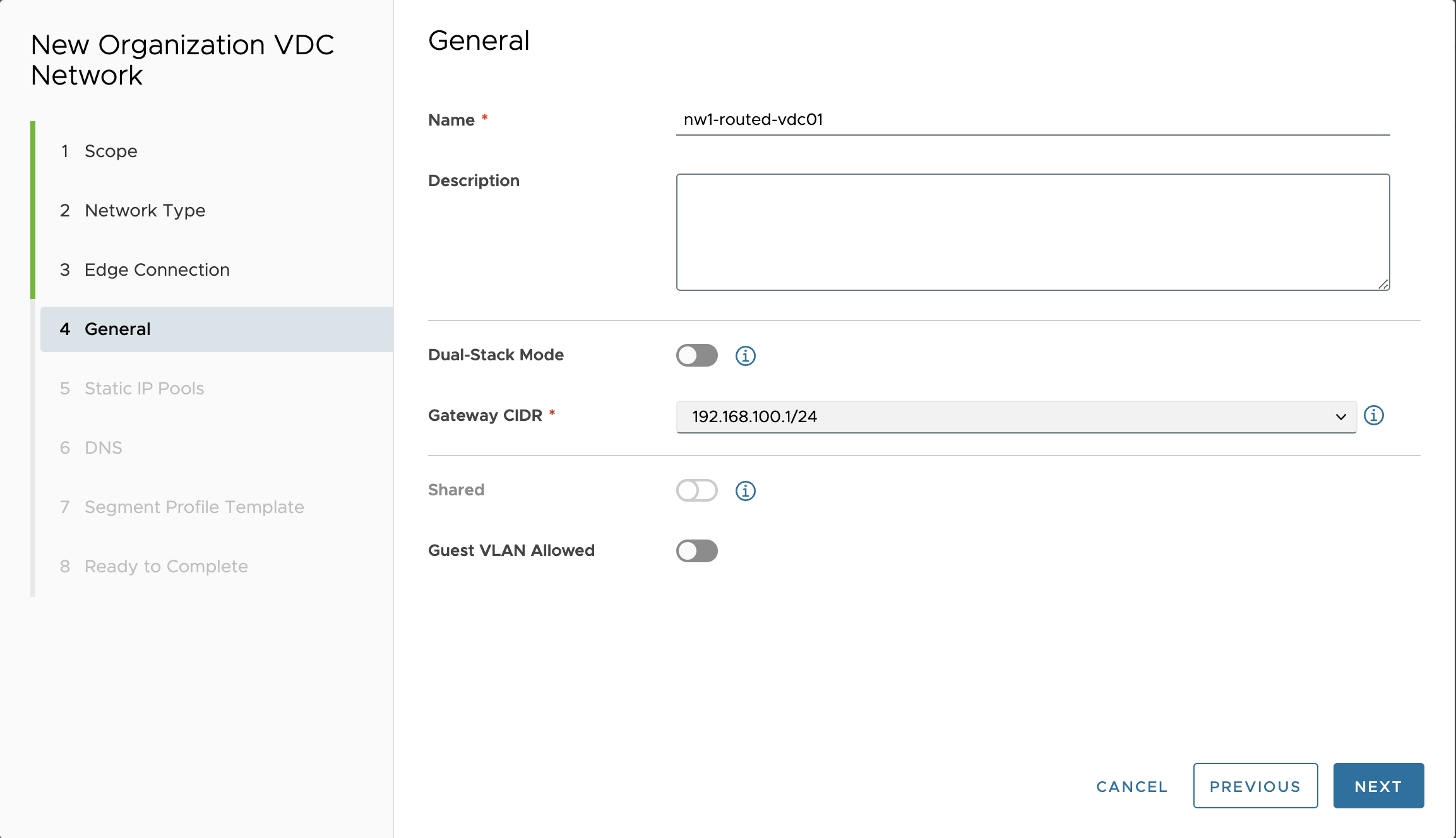

General　
- Name: ネットワークの名前を入力
- Dual-Stack Mode:
  - デフォルトでは無効
  - UI上のヒントの説明は
    - Enables the network to have both an IPv4 subnet and an IPv6 subnet
- Gateway CIDR:
  - IPアドレス情報の設定。
  - CIDR方式でGatewayのアドレスを指定する。
  - UI上のヒントの説明は
    - The CIDR includes the IP address of the gateway, e.g. 192.168.100.14/24 represents the gateway address 192.168.100.14 and its associated routing prefix 192.168.100.0, or equivalently, its subnet mask 255.255.255.0. The CIDR value cannot be changed once it is provided.
- Shared:
  - 選択できない。
  - UI上のヒントの説明は
    - You can share this network by adding it to a VDC Group.
- Guest VLAN Allowed:
  - デフォルトでは無効
  - Guest VMではVLANを利用しないのでそのまま無効にしておく。

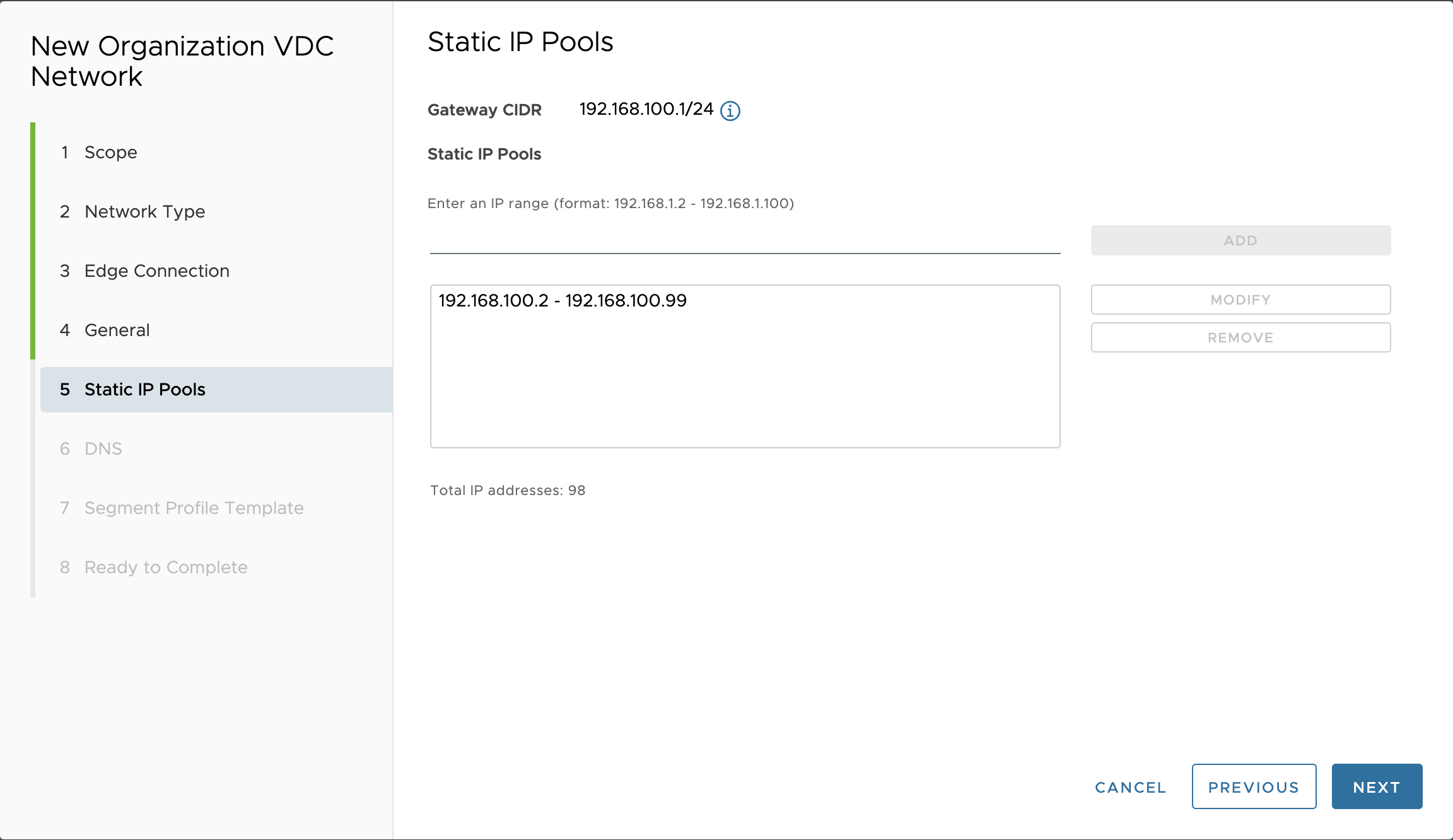

Static IP Pools
- Static IP Poolを利用すると、プロビジョニング時に自動的にこのpoolの中からIPアドレスを割り振ることができる。この例では、192.168.100.2-192.168.100.99までを自動で割り振る構成にしている。
- 今回は設定しているが、プロビジョニング時にIPアドレスを明示的に割り当てるのであれば、この構成をする必要はない。
DNS
- DNSとして、IBM Cloud Private Network上に存在する161.26.0.10と161.26.0.11を指定する。

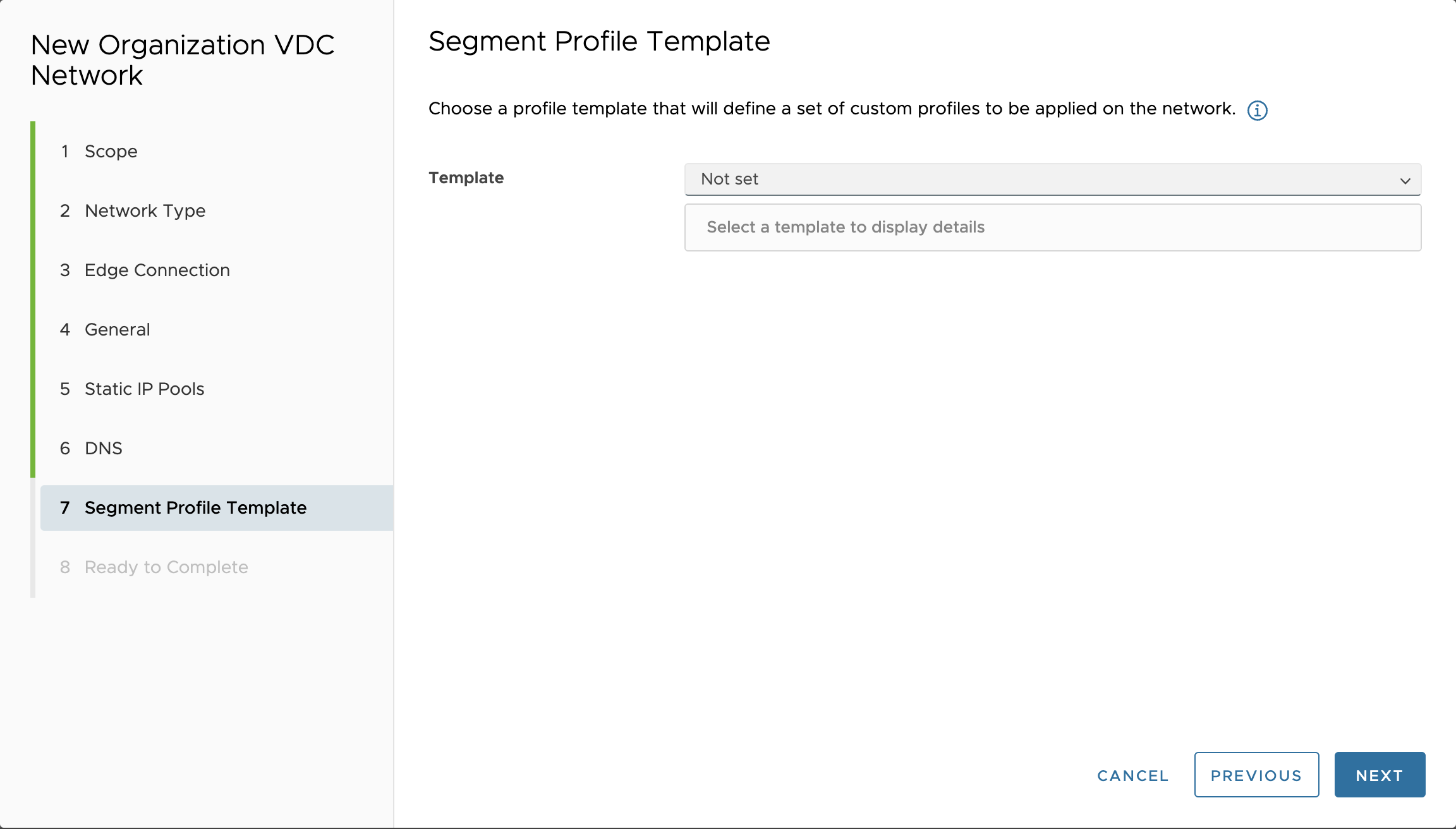

Segment Profile Template
- ここでは設定していない。
- ヒント部の説明は以下の通り。
  - Custom segments profiles are needed in a number of specific situations. These include, but are not limited to:
    - MAC or IP learning needs to be enabled for nested environments
    - Custom security profiles to allow for DHCP traffic originating from a network
    - Custom security profiles for HCX
    - Enabling spoof guards
    - Defining QoS on specific networks
Ready to Complete

4. IP Set の定義

Firewall設定において、SourceやDestinationのIPアドレスレンジとして、直接ルール内でアドレスを指定することはできず、事前に定義されたIP Set(複数のIPアドレス・IPアドレスレンジを指定可能）を利用して設定する必要があります。。ここでは、以下のIP Setを定義します。

IP Set name	Address range
IBM Cloud Private Network	161.26.0.0/16, 166.8.0.0/14
syasuda-homeaddress	111.xx.xx.xx/24

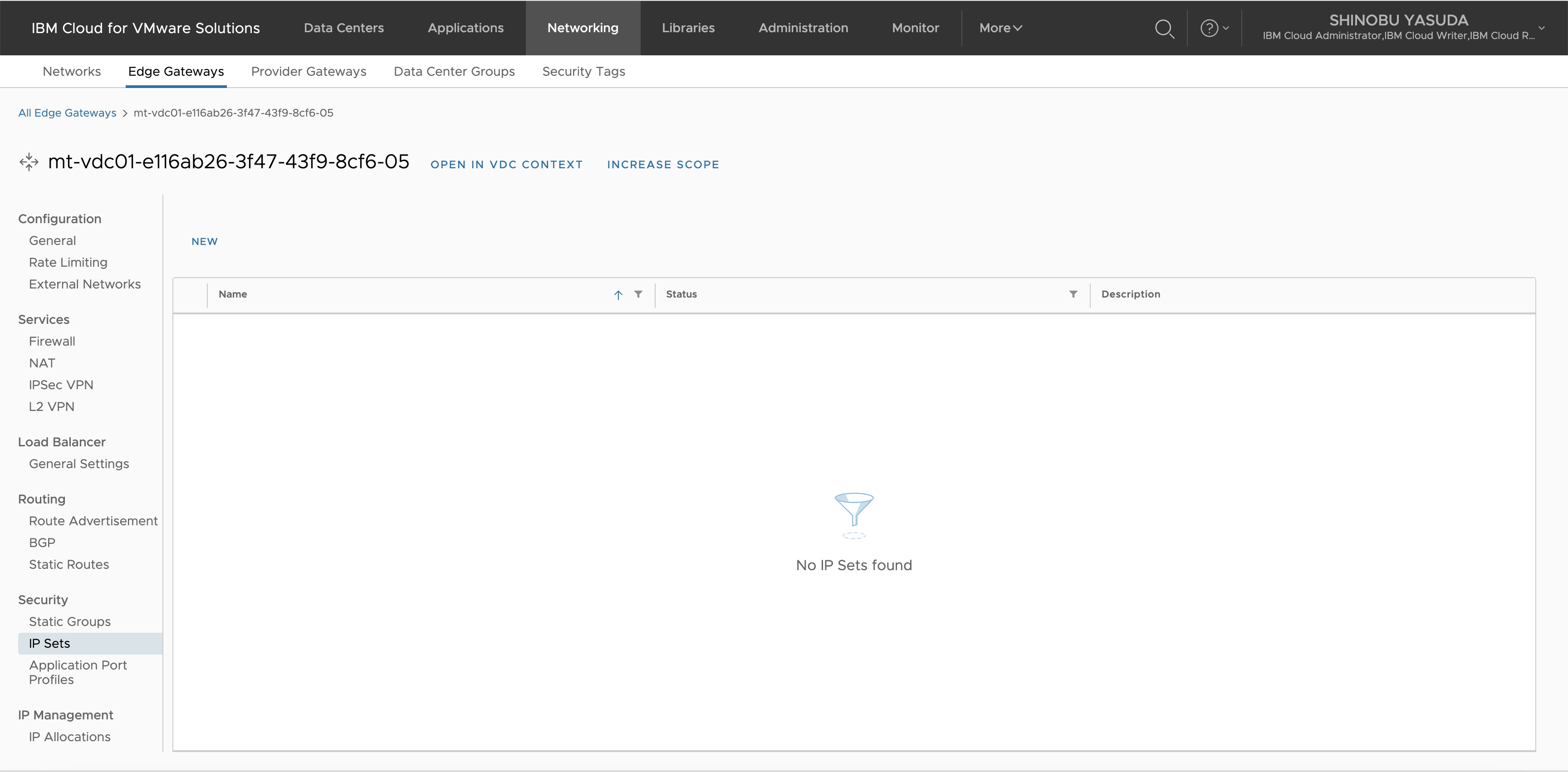

該当のEdge Gatewayに移動し、IP Setsを選択し、Newを押下
IBM Cloud Private Networkを作成
syasuda-homeaddressを作成

161.26.0.0/16はIaaS Endpointsと呼ばれているアドレス範囲です。
166.8.0.0/14 はService endpointsと呼ばれているアドレス範囲です。

https://cloud.ibm.com/docs/vpc?topic=vpc-service-endpoints-for-vpc&locale=en

VMware Solutions Sharedでは52.117.132.4(Microsoft Key Management Server), 52.117.132.5(Microsoft Windows Update Server), 52.117.132.7(Red Hat Capsule Server)のようなIPアドレスが使われていたようですが、VMWaaSでは利用されていません。こうした用途のIPアドレスは、すべて166.8.0.0/14から割り当てられているようです。
https://cloud.ibm.com/docs/vmwaresolutions?topic=vmwaresolutions-shared_vcd-ops-guide&locale=en#shared_vcd-ops-guide-enable-access

5. Edge Firewallの構成

デフォルトではVDC外部との通信はdropされています。外部と通信するために、Edge Firewallを以下のように構成します。Stateful Firewallのため、戻りのルールは追加する必要はありません。

rule	firewall rule name	protocol	source (IP Set等で指定）	destination (IP Set等で指定）	action
1	IBM Cloud Private Network	-	ANY	IBM Cloud Private Network	Allow
2	allow-from-syasuda	SSH	syasuda-homeaddress	ANY	Allow
default	default_rule	-	ANY	ANY	Drop

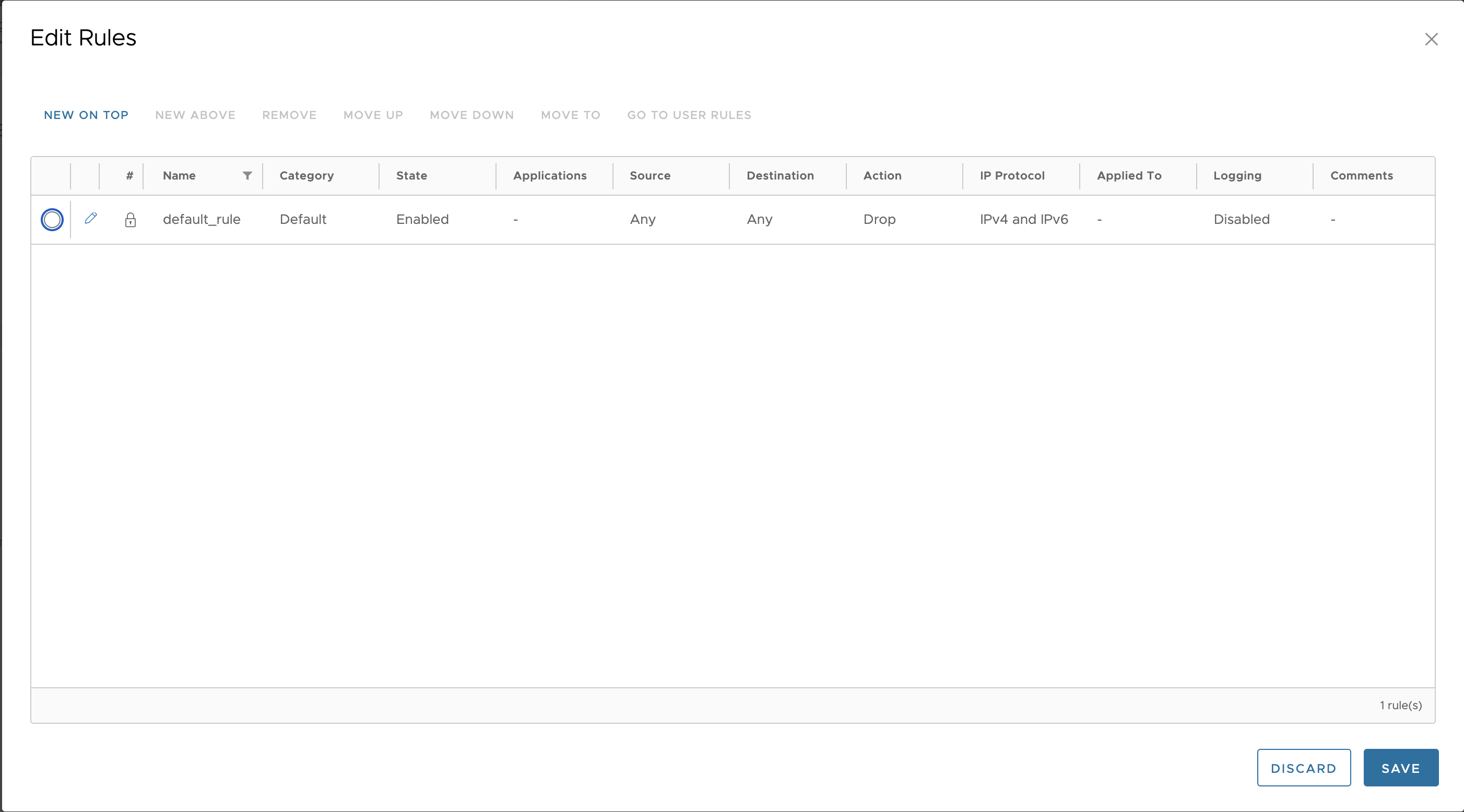

デフォルトでは全ての通信はdropされている。EDIT RULESを押下。
NEW ON TOPを押下
上記テーブルに従ってルールを追加。追加した結果がこちら。

6. NATの構成

VDC外部と通信するために、以下のNATを構成します。

NAT name	NAT Type	External IP (VDC外部との通信に利用するPublic IP)	Internal IP (NATルールが適用されるVDC内のネットワーク）
snat-to-external	SNAT	150.xx.xx.xx	0.0.0.0/0
dnat-to-jumpserver01	DNAT	150.xx.xx.yy	192.168.100.2 （この後、プロビジョニングするサーバーに割り当てる予定のIPアドレス）

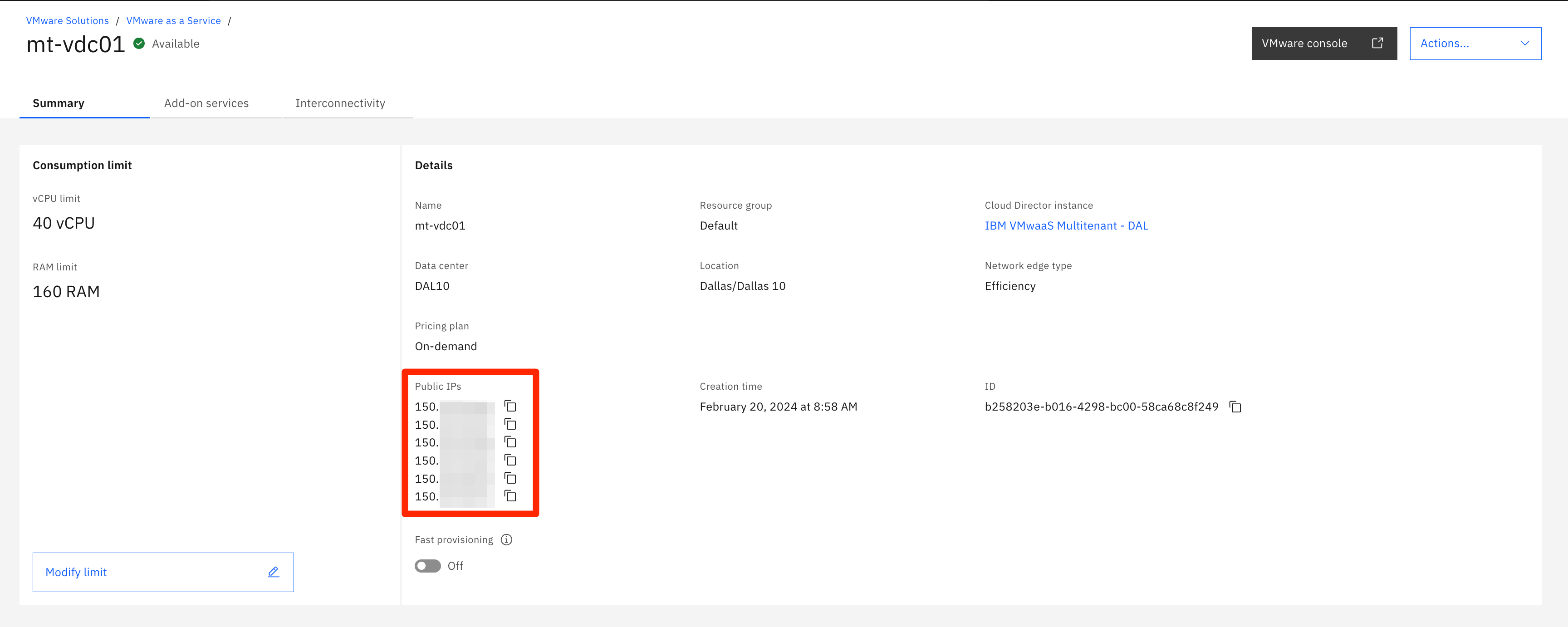

External IPは、IBM CloudポータルのVDC詳細画面で確認可能です。

IBM Cloud private networkはVDC外部であるため、たとえIBM Cloud private networkへの通信であってもExternal IPを使ってSNATが必要になります。VDCにとって、外部接続用のIPアドレスとして認識されているIPアドレスは、IBM CloudポータルのVDC詳細画面に記載されていたIPアドレス範囲に限ります。

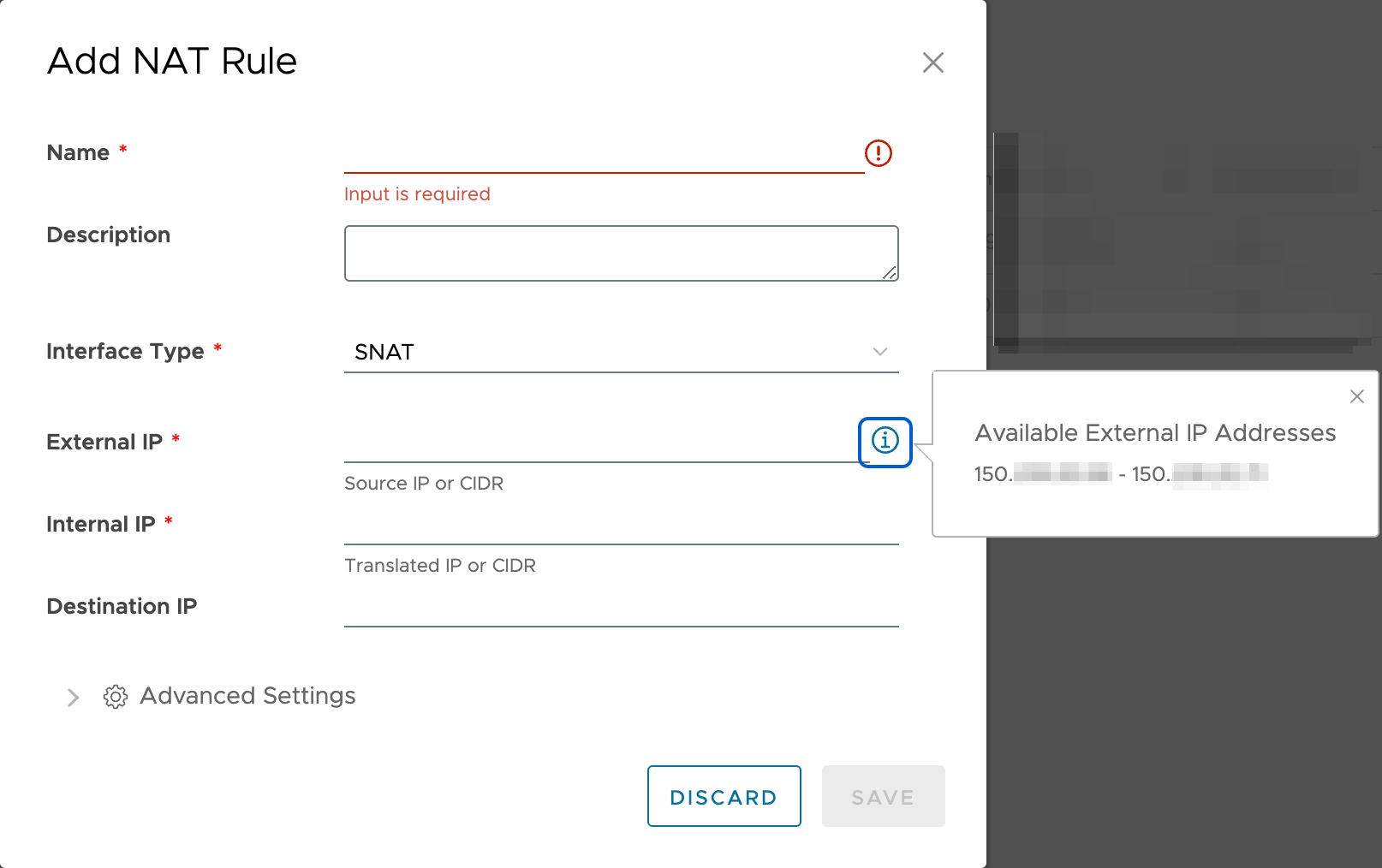

該当のEdge Gatewayに移動し、NATを選択し、Newを押下
VDC内(=0.0.0.0/0で定義される任意のIPアドレス範囲）からVDC外部へのSNAT通信設定　
- Priorityの説明:
  - If an address has multiple NAT rules, the rule with the highest priority is applied. A lower value means a higher precedence for this rule.
- Firewall Matchの説明:
  - Determines how the firewall matches the address during NATing if firewall stage is not skipped. Below are valid values:
    - Match Internal Address: Indicates the firewall will be applied to internal address of a NAT rule. For SNAT, the internal address is the original source address before NAT is done. For DNAT, the internal address is the translated destination address after NAT is done.
    - Match External Address: Indicates the firewall will be applied to external address of a NAT rule. For SNAT, the external address is the translated source address after NAT is done. For DNAT, the external address is the original destination address before NAT is done.
    - Bypass: Firewall stage will be skipped.
VDC外部からjump serverへのDNAT通信設定
設定が完了した結果がこちら。
