2025/08/09追記
VMWaaSの後継OfferingであるVCF as a Serviceでは、Distributed Firewallは使えません（画面にも出てこなくなっています）
1. はじめに
前回の記事でData Center Groupを作成しましたが、その初期構成を確認した際にも言及したとおり、Data Center GroupではDistributed Firewall（分散ファイアーウォール）が利用可能です。本稿ではその動作を確認してみます。
過去の記事はこちら。
- 01. IBM Cloud: VMware as a Service（VMWaaS)の概要
- 02. IBM Cloud: VMware as a Service（VMWaaS) - VDCの注文
- 03. IBM Cloud: VMware as a Service（VMWaaS) - VDCの追加注文
- 04. IBM Cloud: VMware as a Service（VMWaaS) - 外部接続のためのネットワークとNAT/Firewallを構成する
- 05. IBM Cloud: VMware as a Service（VMWaaS) - RHELをプロビジョニングして疎通確認を行う
- 06. IBM Cloud: VMware as a Service（VMWaaS) - 検証: IBM Cloud private networkへの通信におけるSNATの必要性
- 07. IBM Cloud: VMware as a Service（VMWaaS) - 検証: isolated networkとの通信
- 08. IBM Cloud: VMware as a Service（VMWaaS) - 検証: routed network間の通信
- 09. IBM Cloud: VMware as a Service（VMWaaS) - Data Center Groupの構成
- 10. IBM Cloud: VMware as a Service（VMWaaS) - Distributed Firewallの構成
- 11. IBM Cloud: VMware as a Service（VMWaaS) - VDC間のVM/vApp Migration
- 12. IBM Cloud: VMware as a Service（VMWaaS) - VMWaaS APIの実行例
- 13. IBM Cloud: VMware as a Service（VMWaaS) - VMware Cloud Director OpenAPIの実行例
- 14. IBM Cloud: VMware as a Service（VMWaaS) - 検証: VIP切り替えによる高可用性構成の確認（手動切替）
- 15. IBM Cloud: VMware as a Service（VMWaaS) - 検証: VIP切り替えによる高可用性構成の確認（keepalived）
- 16. IBM Cloud: VMware as a Service（VMWaaS) - Transit Gateway接続
- 17. IBM Cloud: VMware as a Service（VMWaaS) - Veeam Backup and Replication service連携
2. ネットワーク構成
Networkのスコープは前回の操作により、Data Center Groupレベルになっています。
FirewallやNAT構成は過去の記事とは変更していませんが、念の為再掲しておきます。
- Network
| name | Scope | Routed or Isolated | Distributed Routing | Gateway CIDR |
|---|---|---|---|---|
| nw1-routed-vdc01 | DAL-VDC-GROUP1 | Routed | Enabled | 192.168.100.1/24 |
| nw2-routed-vdc01 | DAL-VDC-GROUP1 | Routed | Enabled | 192.168.101.1/24 |
- IP Sets
| IP Set name | Address range |
|---|---|
| IBM Cloud Private Network | 161.26.0.0/16, 166.8.0.0/14 |
| syasuda-homeaddress | 111.xx.xx.xx/24 |
- Edge Firewall
| rule | firewall rule name | protocol | source (IP Set等で指定） |
destination (IP Set等で指定） |
action |
|---|---|---|---|---|---|
| 1 | IBM Cloud Private Network | - | ANY | IBM Cloud Private Network | Allow |
| 2 | allow-from-syasuda | SSH | syasuda-homeaddress | ANY | Allow |
| default | default_rule | - | ANY | ANY | Drop |
- NAT
| NAT name | NAT Type | External IP (VDC外部との通信に利用するPublic IP) |
Internal IP (NATルールが適用されるVDC内のネットワーク） |
|---|---|---|---|
| snat-to-external | SNAT | 150.xx.xx.xx | 0.0.0.0/0 |
| dnat-to-jumpserver01 | DNAT | 150.xx.xx.yy | 192.168.100.2 （この後、プロビジョニングするサーバーに割り当てる予定のIPアドレス） |
-
サーバーの配置
- ここでの検証の時と同様、Jump Serverはnw1-routed-vdc01に、別のサーバーがnw2-routed-vdc02に配置されています。
- Jump Server
- routed-server2
3. ネットワーク間の通信(Distributed Firewallを有効にしていない時）

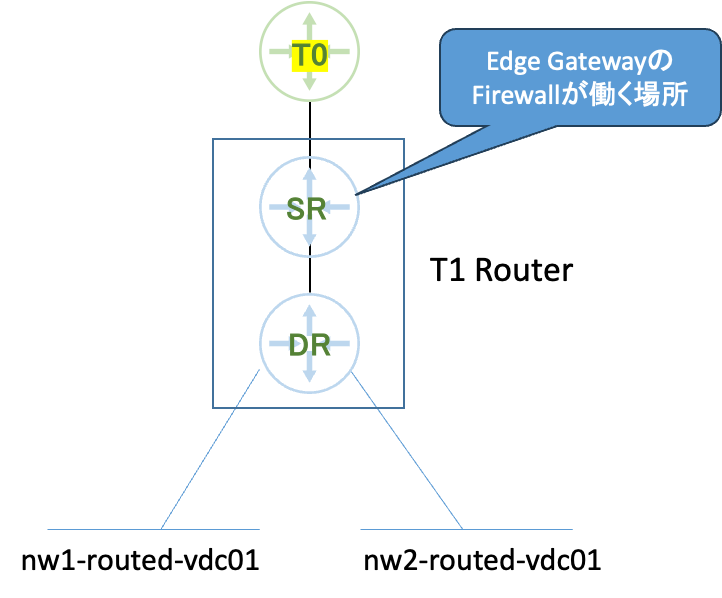

Distributed Routingが有効になっているため、nw1-routed-vdc01/nw2-routed-vdc02 間の通信はEdge Firewallの設定に関わらず、通信できます。これは、以前に説明したとおり、Edge Firewallが働くSRを経由することなく、DRでのみルーティングされるからです。
[root@jumpserver ~]# ping 192.168.101.2
PING 192.168.101.2 (192.168.101.2) 56(84) bytes of data.
64 bytes from 192.168.101.2: icmp_seq=1 ttl=63 time=4.68 ms
64 bytes from 192.168.101.2: icmp_seq=2 ttl=63 time=1.74 ms
64 bytes from 192.168.101.2: icmp_seq=3 ttl=63 time=1.71 ms
64 bytes from 192.168.101.2: icmp_seq=4 ttl=63 time=1.66 ms
64 bytes from 192.168.101.2: icmp_seq=5 ttl=63 time=1.74 ms
^C
--- 192.168.101.2 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4008ms
rtt min/avg/max/mdev = 1.659/2.304/4.678/1.187 ms
4. ネットワーク間の通信（Distributed Firewallを有効にした時）
Distributed Firewall（分散ファイアーウォール）を有効にすると、DRでもFirewallが稼働するようになります。
-
Data Center GroupのGeneral設定にて、
ACTIVATE DISTRIBUTED FIREWALLを押下。
-
以下のような警告が表示されるが、現時点で課金はされないようだ（確認済み）。
-
Distributed Firewallが有効になった。加えて、
Edge Gatewayの下にDistributed Firewallというメニューが表示されるようになった。
-
Distributed FirewallのDefault Policyでは、全ての内部NW間通信が許可されていることがわかる。よって、この状態でもネットワーク間で通信は可能である。
[root@jumpserver ~]# ping 161.26.0.10 PING 161.26.0.10 (161.26.0.10) 56(84) bytes of data. 64 bytes from 161.26.0.10: icmp_seq=1 ttl=249 time=2.18 ms 64 bytes from 161.26.0.10: icmp_seq=2 ttl=249 time=2.18 ms 64 bytes from 161.26.0.10: icmp_seq=3 ttl=249 time=2.38 ms 64 bytes from 161.26.0.10: icmp_seq=4 ttl=249 time=2.22 ms ^C --- 161.26.0.10 ping statistics --- 4 packets transmitted, 4 received, 0% packet loss, time 3004ms rtt min/avg/max/mdev = 2.176/2.238/2.379/0.082 ms [root@jumpserver ~]# ping 192.168.101.2 PING 192.168.101.2 (192.168.101.2) 56(84) bytes of data. 64 bytes from 192.168.101.2: icmp_seq=1 ttl=63 time=4.68 ms 64 bytes from 192.168.101.2: icmp_seq=2 ttl=63 time=1.74 ms 64 bytes from 192.168.101.2: icmp_seq=3 ttl=63 time=1.71 ms 64 bytes from 192.168.101.2: icmp_seq=4 ttl=63 time=1.66 ms 64 bytes from 192.168.101.2: icmp_seq=5 ttl=63 time=1.74 ms ^C --- 192.168.101.2 ping statistics --- 5 packets transmitted, 5 received, 0% packet loss, time 4008ms rtt min/avg/max/mdev = 1.659/2.304/4.678/1.187 ms
-
Distributed Firewallのデフォルトポリシーの設定を
Dropにすると、そもそもこのjump serverに通信できなくなる。これは、クライアントからEdge Firewallまでは到達できても、Distributed Firewallの箇所でDropされてしまうからである。
-
Distributed Firewallのデフォルトポリシーの設定を
ALLOWに戻すと、jump serverには再度ログインできるようになる。また、IBM Cloud Private NetworkへのICMPを禁止するルールを追加すると、今度はData Center Group内のNW間でのICMP通信はできるが、IBM Cloud private NetworkにはICMP通信できない状態になる。
[root@jumpserver ~]# ping 161.26.0.10 PING 161.26.0.10 (161.26.0.10) 56(84) bytes of data. ^C --- 161.26.0.10 ping statistics --- 5 packets transmitted, 0 received, 100% packet loss, time 4124ms [root@jumpserver ~]# ping 192.168.101.2 PING 192.168.101.2 (192.168.101.2) 56(84) bytes of data. 64 bytes from 192.168.101.2: icmp_seq=1 ttl=63 time=1.92 ms 64 bytes from 192.168.101.2: icmp_seq=2 ttl=63 time=1.83 ms 64 bytes from 192.168.101.2: icmp_seq=3 ttl=63 time=1.78 ms 64 bytes from 192.168.101.2: icmp_seq=4 ttl=63 time=1.76 ms ^C --- 192.168.101.2 ping statistics --- 4 packets transmitted, 4 received, 0% packet loss, time 3006ms rtt min/avg/max/mdev = 1.762/1.822/1.918/0.059 ms
5. Distribute Firewallを再度無効にする。
以下では、Distributed Firewallを再度無効に戻してみます。
- Distributed Firewallを有効にした
Generalに戻っても、無効にするための画面が提供されていない。
- Default Policy StatusをDisabledにする。
- 今度は
DEACTIVATE DISTRIBUTED FIREWALLのリンクが現れたので、押下。
- 無効になった。
