11. IBM Cloud: VMware as a Service（VMWaaS) - VDC間のVM/vApp Migration

Last updated at 2024-04-24Posted at 2024-03-14

1. はじめに

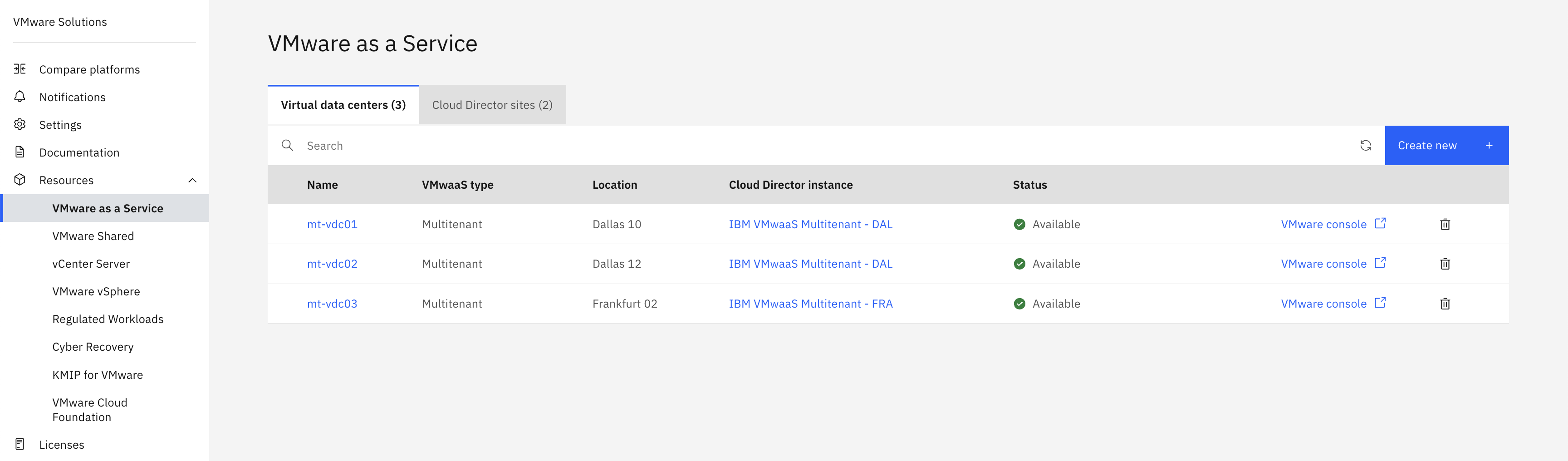

IBM Cloud: VMware as a Service（VMWaaS) - Data Center Groupの構成にて、すでにmt-vdc01(DAL10)とmt-vdc02(DAL12)の2つに跨ったrouted networkが存在しています。今回は、mt-vdc01(DAL10)とmt-vdc02(DAL12)の間で、VM/vAppをMigrationしてみたいと思います。

過去の記事はこちら。

2. Virtual Application(vApp)とは

VM Migrationをする前には、Virtual Application（vApp)という概念を理解しておく必要があります。

今まで単体のVM(standalone VM)しか取り扱ってきませんでしたが、VMware Cloud Directorには、複数のVMをまとめて管理するvAppという考え方があります。例えばあるサービスを提供する際には、単体のVMではなく、Web-VM/AP-VM/DB-VMなど複数のVMから構成されていることがあります。vAppでは、このような複数のVMをまとめて管理できる機能を提供しています。vAppを利用することで、例えば、

vApp内のVMをまとめて起動・停止ができる。VM間の起動順序も指定可能。
vApp内のVMをまとめて移動できる。
vApp内のVMをまとめてsnapshot取得できる。
vApp内のNW図を表示することができる。
VMがVMware Cloud Director内に存在するどのNWにも接続できると、誤ったNWを選択してしまう可能性がある。vAppを使うことで、、まず最初にvApp内のVMが接続して良いNWをvAppに対して割り当て、その上でvAppに所属するVMがそこからNWから選択する、という段階を踏むことができるため、より構成上のミスが生まれにくくなる。

VDC間のLive Migrationをする際には、vAppへの登録が必要になります。なお、結論から書いておくと、

standalone VM（どのvAppにも所属していない状態のVM)のまま、別VDCへのCold Migration/Live Migrationは不可。
standalone VM（どのvAppにも所属していない状態のVM)をvApp配下に移動する際に、別VDCへのCold Migration/Live Migrationが可能。
vApp配下のVMを、別のvApp配下に移動する際は、別VDCへのCold Migration/Live Migrationが可能。
vAppを丸ごと別VDCに移動する際には、Cold Migration(vAppの停止）が必要。

3. vAppを作成する。

vAppの作成して、VMを登録する方法は色々なやり方がありますが、今回は上記のいろいろなパターンの検証をやりたいので、それぞれのVDCにVMが含まれていないvAppを作成したいと思います。

NEW VAPPを押下。
mt-vdc01を選択。
vAppのNameを入力。
vAppが作成された。DETAILSを押下。
Networksに移動し、NEWを押下。
Directを選択し、（今回Live Migrationを実行しようと考えているjump serverが稼働している）nw1-routed-vdc01を選択。
vAppにnw1-routed-vdc01が追加された。

同様にmt-vdc02にもvAppを作成します。

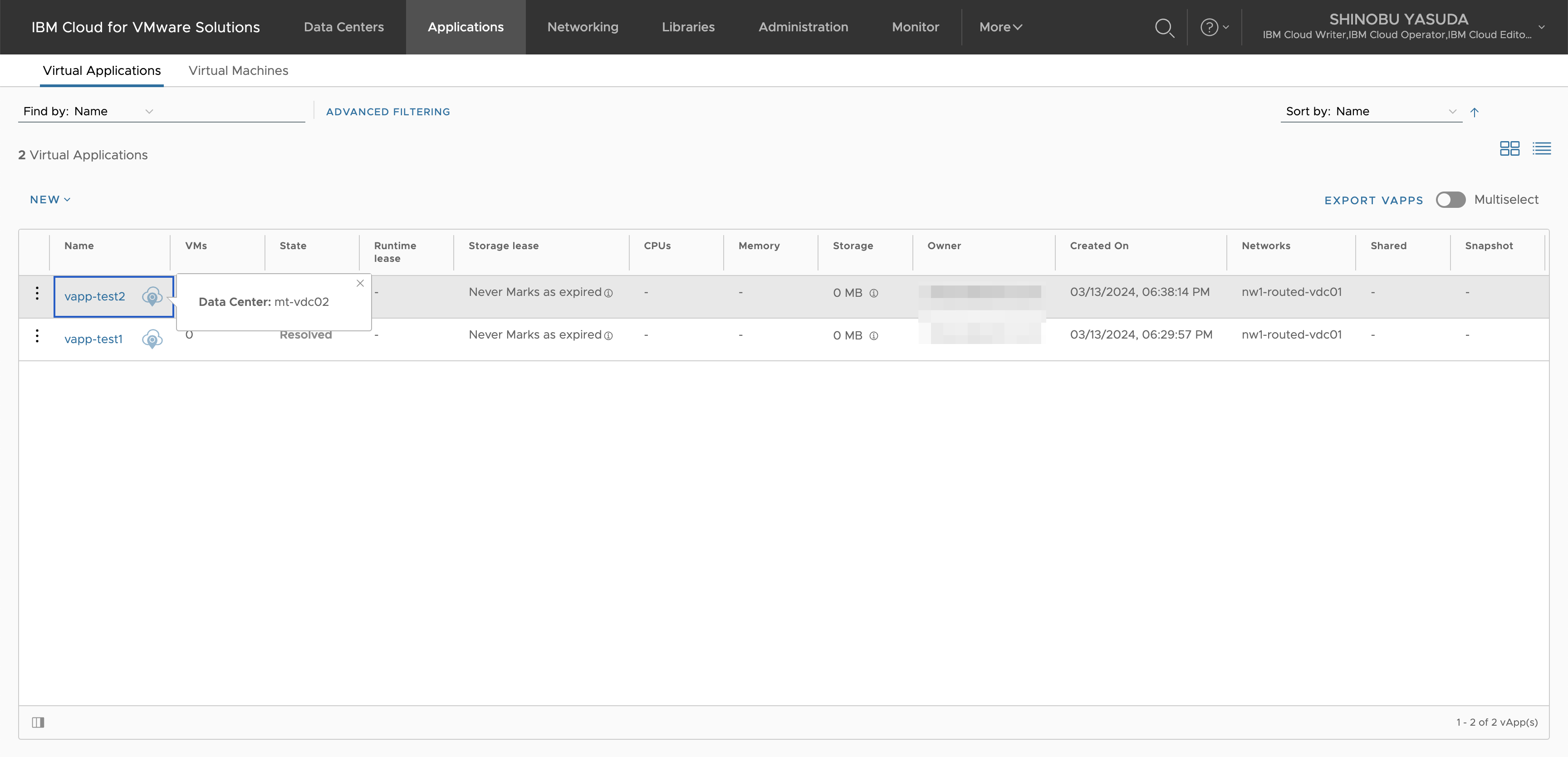

ちなみに、VMやvAppでは、というアイコンをクリックすると、データセンターの場所がわかります。

また、vAppではビューをリスト形式に切り替えた方がNW情報なども一望できるので、見やすいかもしれません。

この一連の手順で作成されたvAppは以下のとおりです。

vApp name	network	VDC	VM
vapp-test1	nw1-routed-vdc01	mt-vdc01(DAL10)	-
vapp-test2	nw1-routed-vdc01	mt-vdc02(DAL12)	-

4. VDC間 Live Migrationの実施(standalone VMからvAppに移動)

今回は、nw1-routed-vdc01に存在するjumpserverをVDC間でLive Migrationしてみたいと思います。

Standalone　VMのACTIONSからMoveを選択。
宛先としてmt-vdc02(DAL12)に存在するvAppを選択。
構成情報を指定。
- Name/Computer NameはVMでの情報を踏襲しているが、Target VM Storage Policyは指定する必要がある。
- NICの情報を設定。NetworkはvAppに登録したNWからしか選択できないようになっている。今回は、同一NW上での移動をしたいので、nw1-routed-vdc01を指定し、IPアドレスもVMに現在割り当てられているものと同じIPアドレスを指定する。
DONEを押下し、Migrationを実行する。

mt-vdc01(DAL10)に存在する別のVM(192.168.101.2)にpingを打ちながら実行すると、このVMへの接続が停止したり、pingが途切れることなく、あるタイミングでlatencyが大きくなり、mt-vdc02(DAL10)からmt-vdc01(DAL12)に移動したことがわかります。

[root@jumpserver ~]# ping 192.168.101.2
PING 192.168.101.2 (192.168.101.2) 56(84) bytes of data.
（途中略）
64 bytes from 192.168.101.2: icmp_seq=128 ttl=63 time=0.246 ms
64 bytes from 192.168.101.2: icmp_seq=129 ttl=63 time=0.229 ms
64 bytes from 192.168.101.2: icmp_seq=130 ttl=63 time=0.254 ms
64 bytes from 192.168.101.2: icmp_seq=131 ttl=63 time=0.259 ms
64 bytes from 192.168.101.2: icmp_seq=132 ttl=63 time=0.288 ms
64 bytes from 192.168.101.2: icmp_seq=133 ttl=63 time=0.243 ms
64 bytes from 192.168.101.2: icmp_seq=134 ttl=63 time=0.242 ms
64 bytes from 192.168.101.2: icmp_seq=135 ttl=63 time=0.278 ms
64 bytes from 192.168.101.2: icmp_seq=136 ttl=63 time=0.269 ms
64 bytes from 192.168.101.2: icmp_seq=137 ttl=63 time=0.255 ms
64 bytes from 192.168.101.2: icmp_seq=138 ttl=63 time=0.265 ms
64 bytes from 192.168.101.2: icmp_seq=139 ttl=63 time=0.277 ms
64 bytes from 192.168.101.2: icmp_seq=140 ttl=63 time=0.244 ms
64 bytes from 192.168.101.2: icmp_seq=141 ttl=63 time=0.231 ms
64 bytes from 192.168.101.2: icmp_seq=142 ttl=63 time=0.234 ms
64 bytes from 192.168.101.2: icmp_seq=143 ttl=63 time=0.256 ms
64 bytes from 192.168.101.2: icmp_seq=144 ttl=63 time=0.213 ms
64 bytes from 192.168.101.2: icmp_seq=145 ttl=63 time=0.921 ms
64 bytes from 192.168.101.2: icmp_seq=146 ttl=63 time=0.368 ms
64 bytes from 192.168.101.2: icmp_seq=147 ttl=63 time=0.321 ms
64 bytes from 192.168.101.2: icmp_seq=149 ttl=63 time=1.94 ms
64 bytes from 192.168.101.2: icmp_seq=150 ttl=63 time=1.86 ms
64 bytes from 192.168.101.2: icmp_seq=151 ttl=63 time=1.84 ms
64 bytes from 192.168.101.2: icmp_seq=152 ttl=63 time=1.81 ms
64 bytes from 192.168.101.2: icmp_seq=153 ttl=63 time=1.89 ms
64 bytes from 192.168.101.2: icmp_seq=154 ttl=63 time=1.83 ms
64 bytes from 192.168.101.2: icmp_seq=155 ttl=63 time=1.84 ms
64 bytes from 192.168.101.2: icmp_seq=156 ttl=63 time=1.81 ms
64 bytes from 192.168.101.2: icmp_seq=157 ttl=63 time=1.80 ms
64 bytes from 192.168.101.2: icmp_seq=158 ttl=63 time=1.77 ms
64 bytes from 192.168.101.2: icmp_seq=159 ttl=63 time=1.79 ms
64 bytes from 192.168.101.2: icmp_seq=160 ttl=63 time=1.85 ms
64 bytes from 192.168.101.2: icmp_seq=161 ttl=63 time=1.88 ms
64 bytes from 192.168.101.2: icmp_seq=162 ttl=63 time=1.79 ms
64 bytes from 192.168.101.2: icmp_seq=163 ttl=63 time=1.79 ms
64 bytes from 192.168.101.2: icmp_seq=164 ttl=63 time=1.84 ms
64 bytes from 192.168.101.2: icmp_seq=165 ttl=63 time=1.90 ms
64 bytes from 192.168.101.2: icmp_seq=166 ttl=63 time=1.80 ms
64 bytes from 192.168.101.2: icmp_seq=167 ttl=63 time=1.78 ms
64 bytes from 192.168.101.2: icmp_seq=168 ttl=63 time=1.81 ms
64 bytes from 192.168.101.2: icmp_seq=169 ttl=63 time=1.77 ms
64 bytes from 192.168.101.2: icmp_seq=170 ttl=63 time=1.79 ms

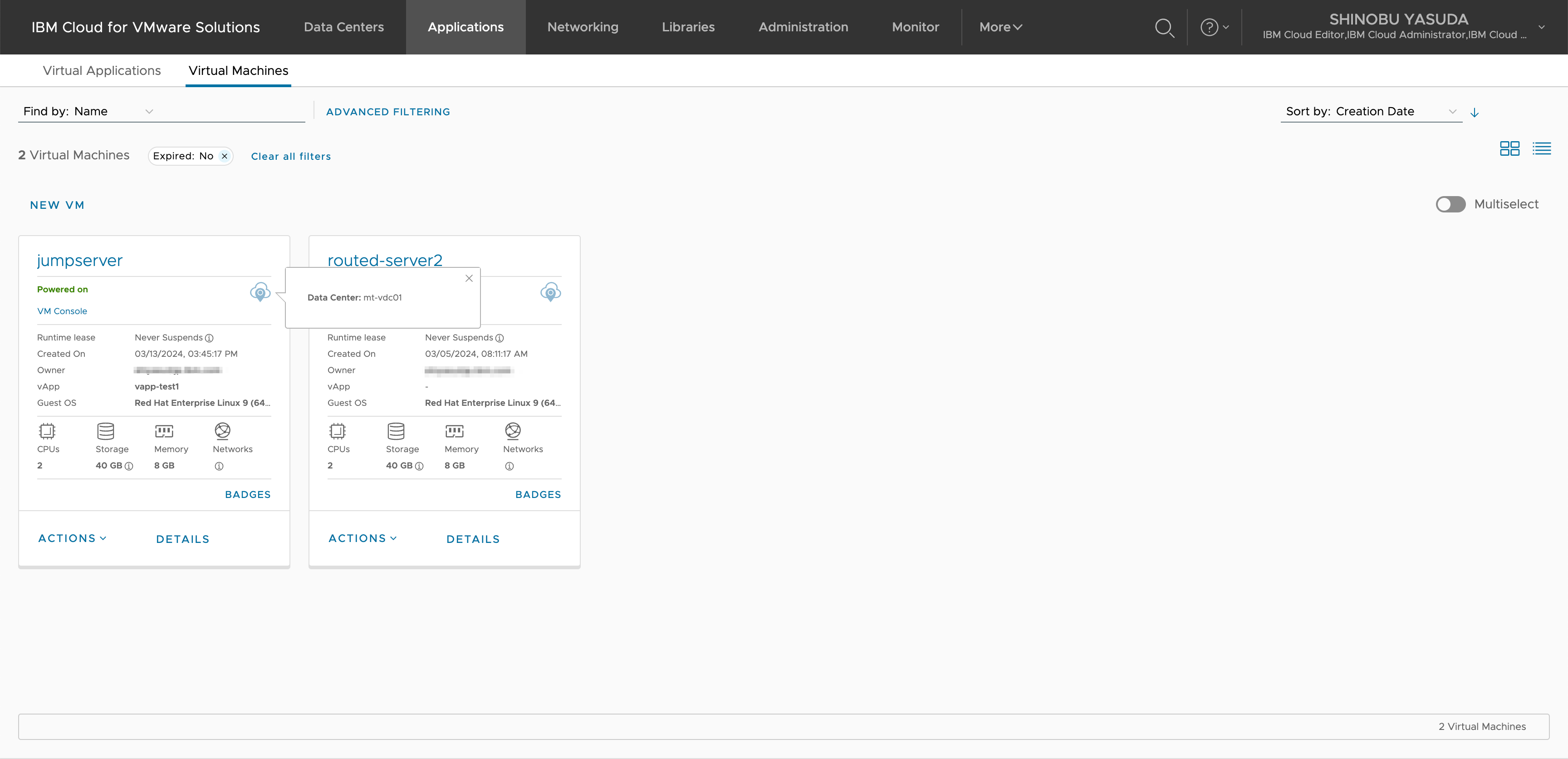

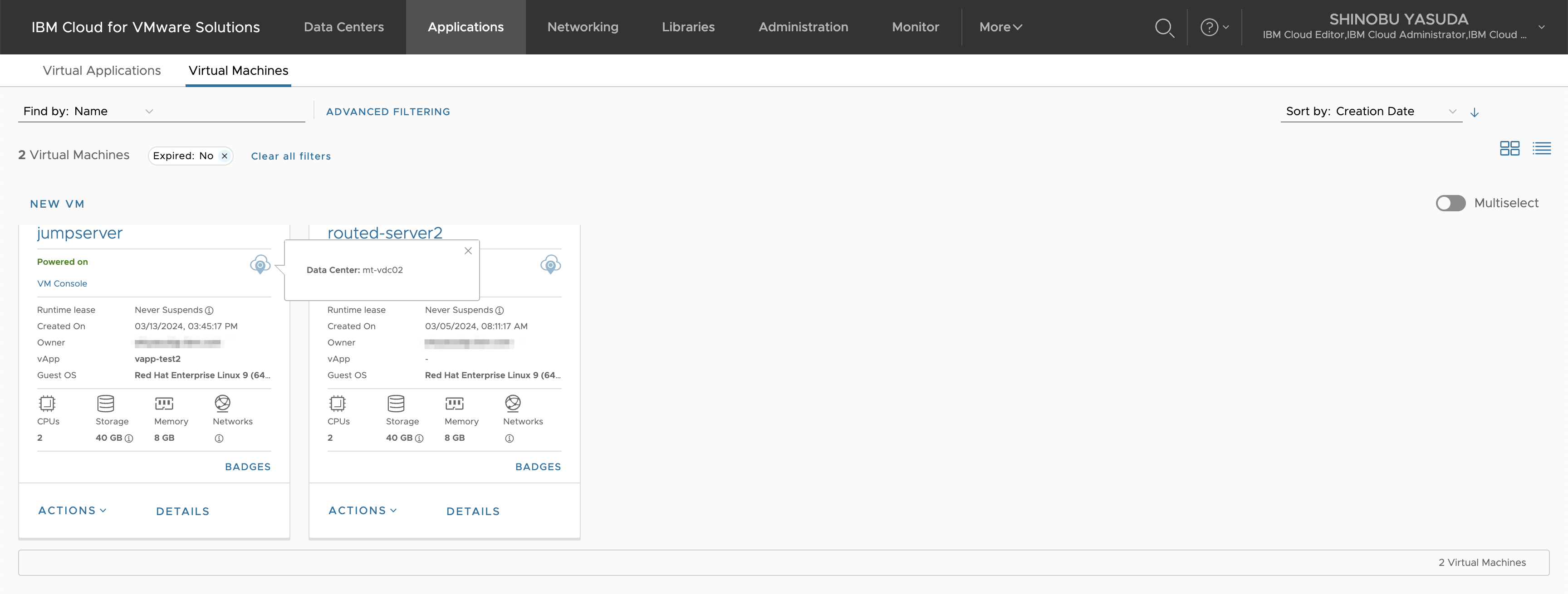

また、以下のように、確かにmt-vdc02(DAL12)に移動したこともわかります。

5. VDC間 Live Migrationの実施(vApp間でVMが移動)

先ほどLive Migrationを実施したVMは、mt-vdc02(DAL12)に存在するvapp-test2に所属しています。今度は、このVMをmt-vdc01(DAL10)に存在するvapp-test1にLive Migrationします。

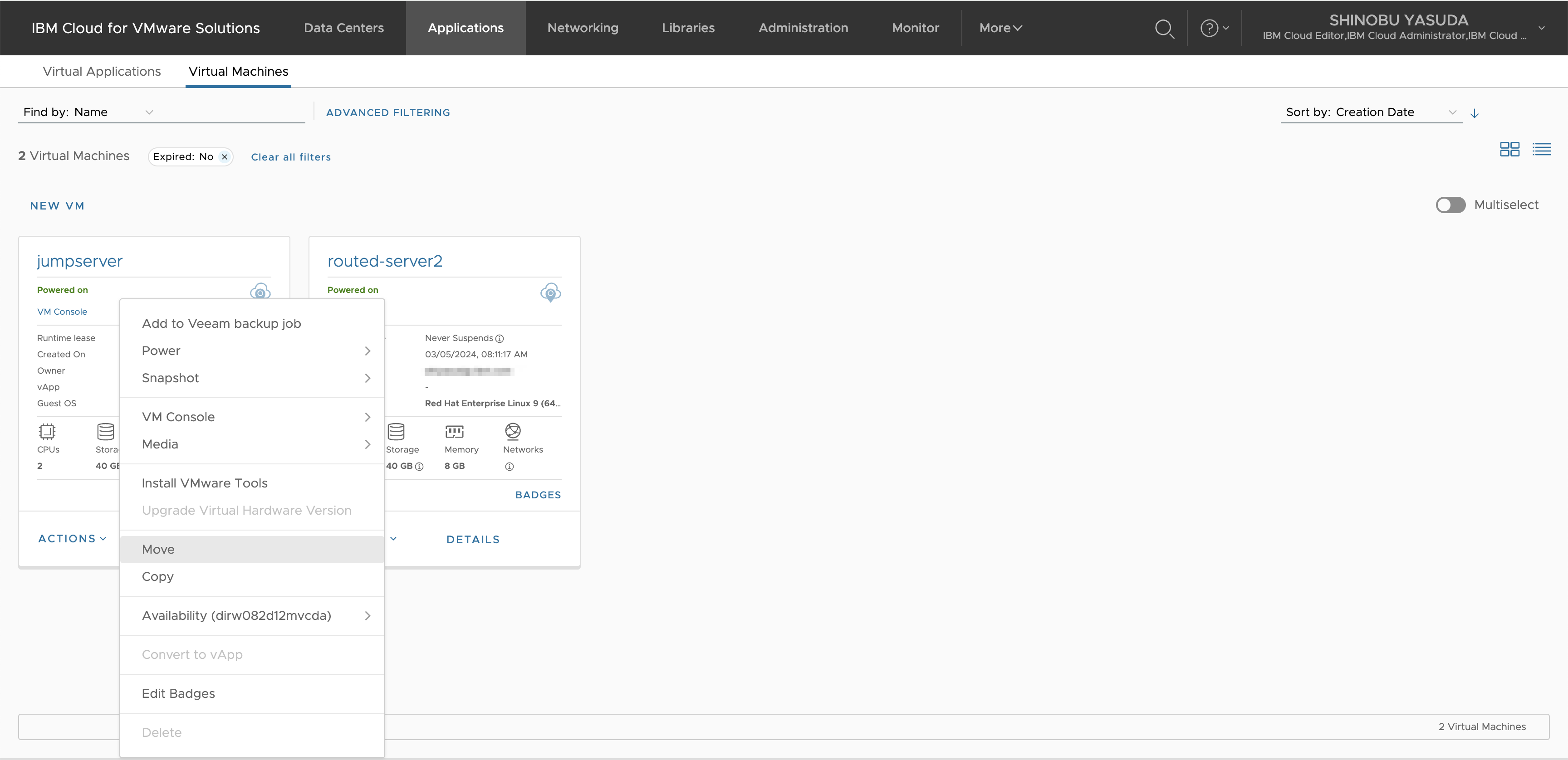

ACTIONSからMoveを選択。
宛先としてmt-vdc01(DAL10)に存在するvAppを選択。
構成情報を指定。
- Name/Computer NameはVMでの情報を踏襲しているが、Target VM Storage Policyは指定する必要がある。
- NICの情報を設定。NetworkはvAppに登録したNWからしか選択できないようになっている。今回は、同一NW上での移動をしたいので、nw1-routed-vdc01を指定し、IPアドレスもVMに現在割り当てられているものと同じIPアドレスを指定する。

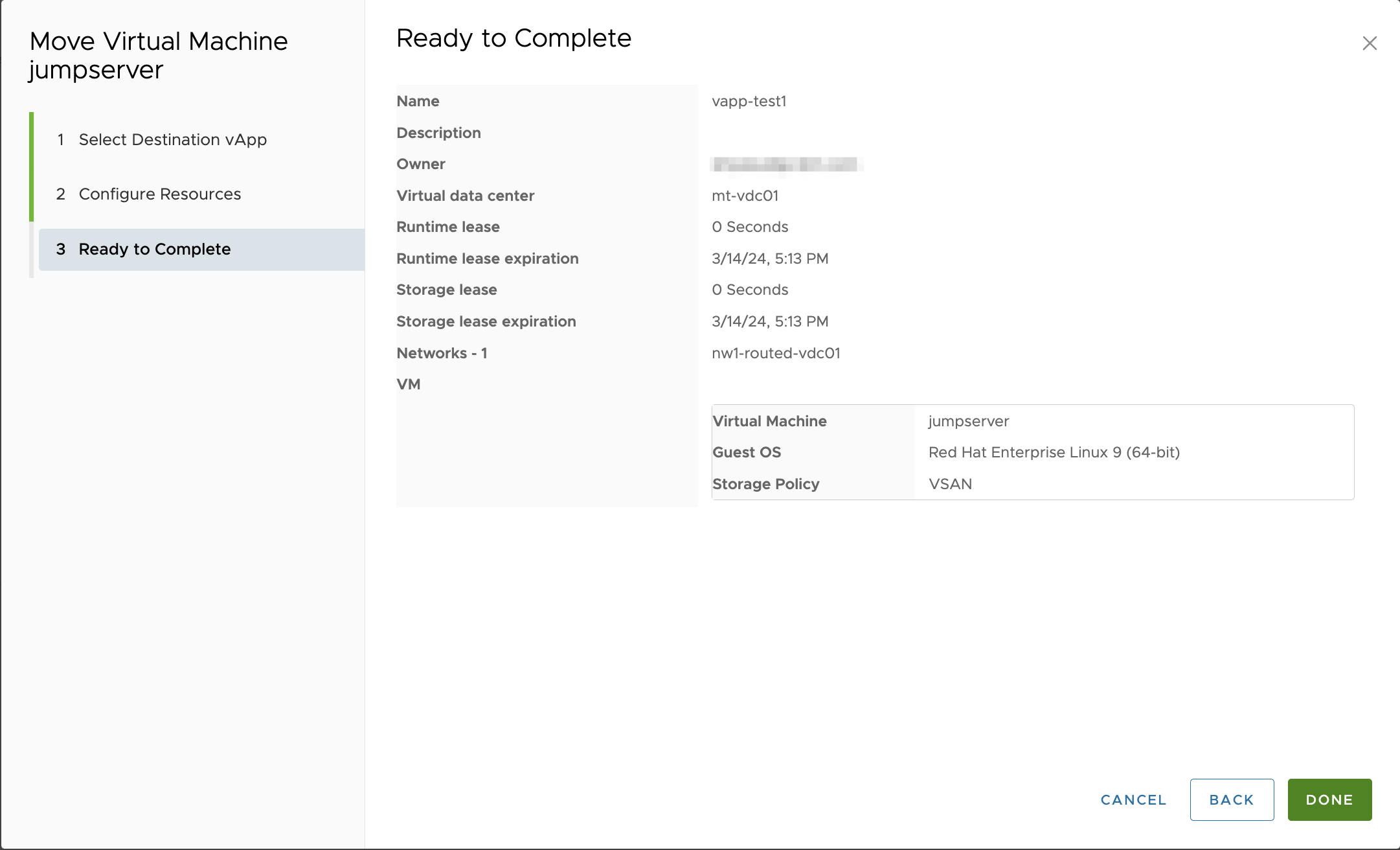

DONEを押下し、Migrationを実行する。

mt-vdc01(DAL10)に存在する別のVM(192.168.101.2)にpingを打ちながら実行すると、このVMへの接続が停止したり、pingが途切れることなく、あるタイミングでlatencyが小さくなり、mt-vdc02(DAL12)からmt-vdc01(DAL10)に移動したことがわかります。

[root@jumpserver ~]# ping 192.168.101.2
PING 192.168.101.2 (192.168.101.2) 56(84) bytes of data.
（途中略）
64 bytes from 192.168.101.2: icmp_seq=37 ttl=63 time=1.84 ms
64 bytes from 192.168.101.2: icmp_seq=38 ttl=63 time=1.83 ms
64 bytes from 192.168.101.2: icmp_seq=39 ttl=63 time=1.84 ms
64 bytes from 192.168.101.2: icmp_seq=40 ttl=63 time=1.81 ms
64 bytes from 192.168.101.2: icmp_seq=41 ttl=63 time=1.83 ms
64 bytes from 192.168.101.2: icmp_seq=42 ttl=63 time=1.84 ms
64 bytes from 192.168.101.2: icmp_seq=43 ttl=63 time=1.89 ms
64 bytes from 192.168.101.2: icmp_seq=44 ttl=63 time=1.83 ms
64 bytes from 192.168.101.2: icmp_seq=45 ttl=63 time=1.89 ms
64 bytes from 192.168.101.2: icmp_seq=46 ttl=63 time=1.80 ms
64 bytes from 192.168.101.2: icmp_seq=47 ttl=63 time=1.79 ms
64 bytes from 192.168.101.2: icmp_seq=48 ttl=63 time=1.82 ms
64 bytes from 192.168.101.2: icmp_seq=49 ttl=63 time=1.83 ms
64 bytes from 192.168.101.2: icmp_seq=50 ttl=63 time=1.79 ms
64 bytes from 192.168.101.2: icmp_seq=51 ttl=63 time=2.82 ms
64 bytes from 192.168.101.2: icmp_seq=52 ttl=63 time=1.96 ms
64 bytes from 192.168.101.2: icmp_seq=53 ttl=63 time=1.85 ms
64 bytes from 192.168.101.2: icmp_seq=54 ttl=63 time=0.806 ms
64 bytes from 192.168.101.2: icmp_seq=55 ttl=63 time=0.811 ms
64 bytes from 192.168.101.2: icmp_seq=56 ttl=63 time=0.354 ms
64 bytes from 192.168.101.2: icmp_seq=57 ttl=63 time=0.360 ms
64 bytes from 192.168.101.2: icmp_seq=58 ttl=63 time=0.354 ms
64 bytes from 192.168.101.2: icmp_seq=59 ttl=63 time=0.362 ms
64 bytes from 192.168.101.2: icmp_seq=60 ttl=63 time=0.342 ms
64 bytes from 192.168.101.2: icmp_seq=61 ttl=63 time=0.327 ms
64 bytes from 192.168.101.2: icmp_seq=62 ttl=63 time=0.331 ms
64 bytes from 192.168.101.2: icmp_seq=63 ttl=63 time=0.349 ms
64 bytes from 192.168.101.2: icmp_seq=64 ttl=63 time=0.378 ms
64 bytes from 192.168.101.2: icmp_seq=65 ttl=63 time=0.332 ms
64 bytes from 192.168.101.2: icmp_seq=66 ttl=63 time=0.342 ms
64 bytes from 192.168.101.2: icmp_seq=67 ttl=63 time=0.430 ms
64 bytes from 192.168.101.2: icmp_seq=68 ttl=63 time=0.393 ms
64 bytes from 192.168.101.2: icmp_seq=69 ttl=63 time=0.378 ms
64 bytes from 192.168.101.2: icmp_seq=70 ttl=63 time=0.334 ms
64 bytes from 192.168.101.2: icmp_seq=71 ttl=63 time=0.350 ms
64 bytes from 192.168.101.2: icmp_seq=72 ttl=63 time=0.370 ms
64 bytes from 192.168.101.2: icmp_seq=73 ttl=63 time=0.297 ms
64 bytes from 192.168.101.2: icmp_seq=74 ttl=63 time=0.309 ms

6. VDC間 Cold Migrationの実施(vApp移動)

vAppがPower-on状態で、vAppをVDC間移動はできません（コピーはできます）。

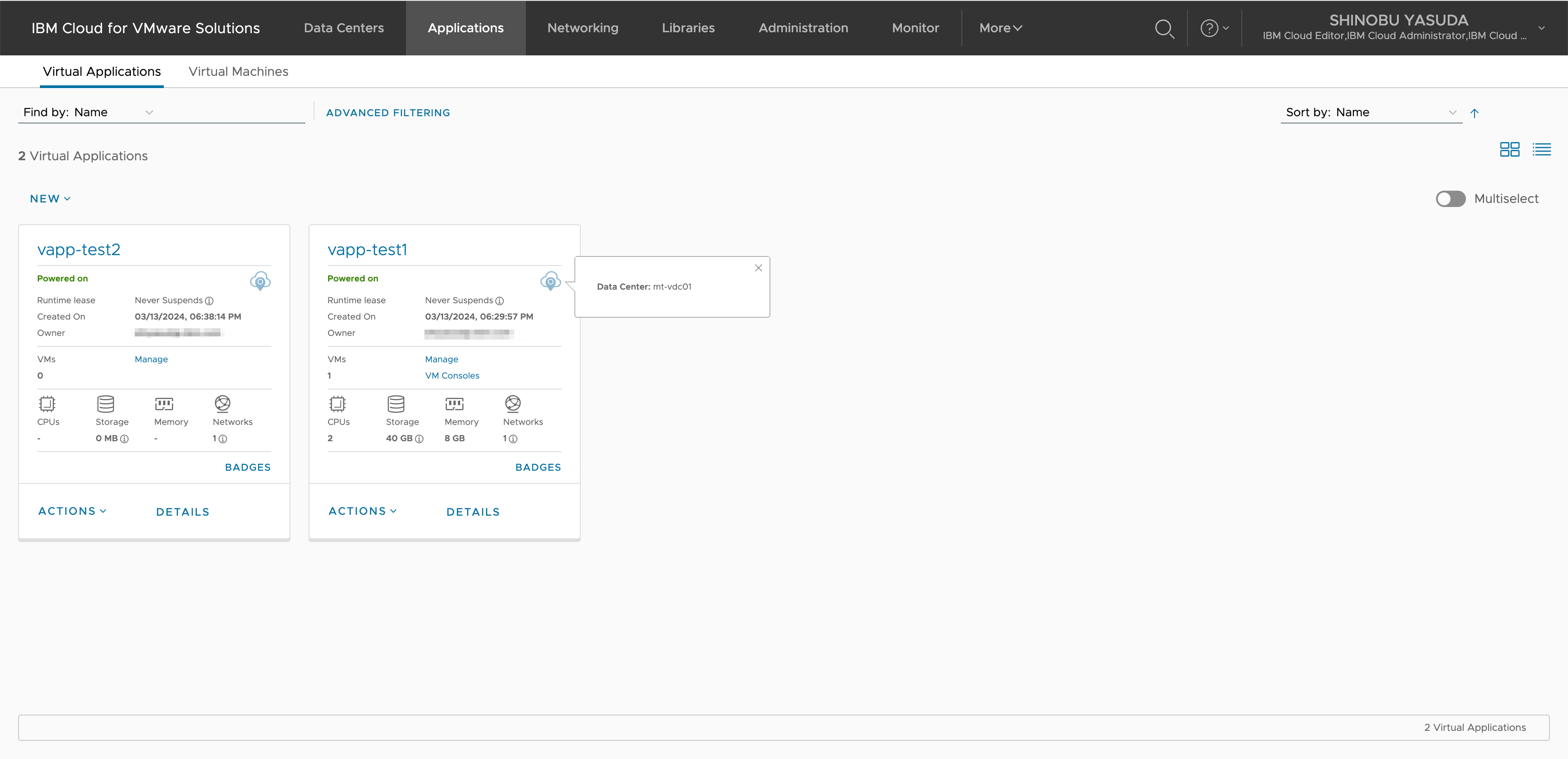

現在は、vapp-test1はmt-vdc01に存在する。
MOVEを選択できない。
vAppを停止する。

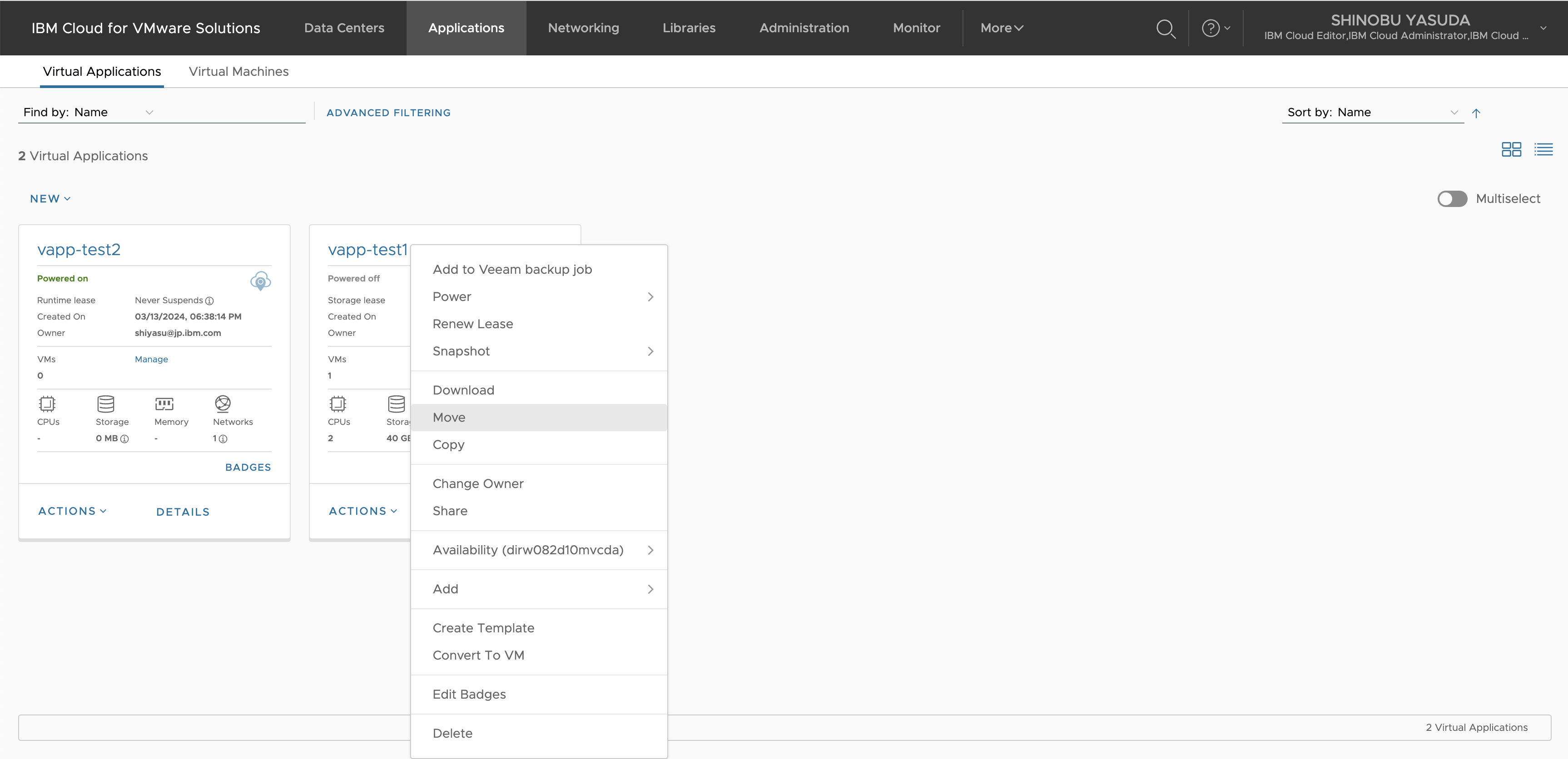

Power Off状態だと、MOVEを選択できる。
Select a VDCを選択。
移動先のVDCとして、mt-vdc02を選択する。
OK
mt-vdc02に移動した。
