14. IBM Cloud: VMware as a Service（VMWaaS) - 検証: VIP切り替えによる高可用性構成の確認（手動切替）

Last updated at 2024-04-24Posted at 2024-03-17

1. はじめに

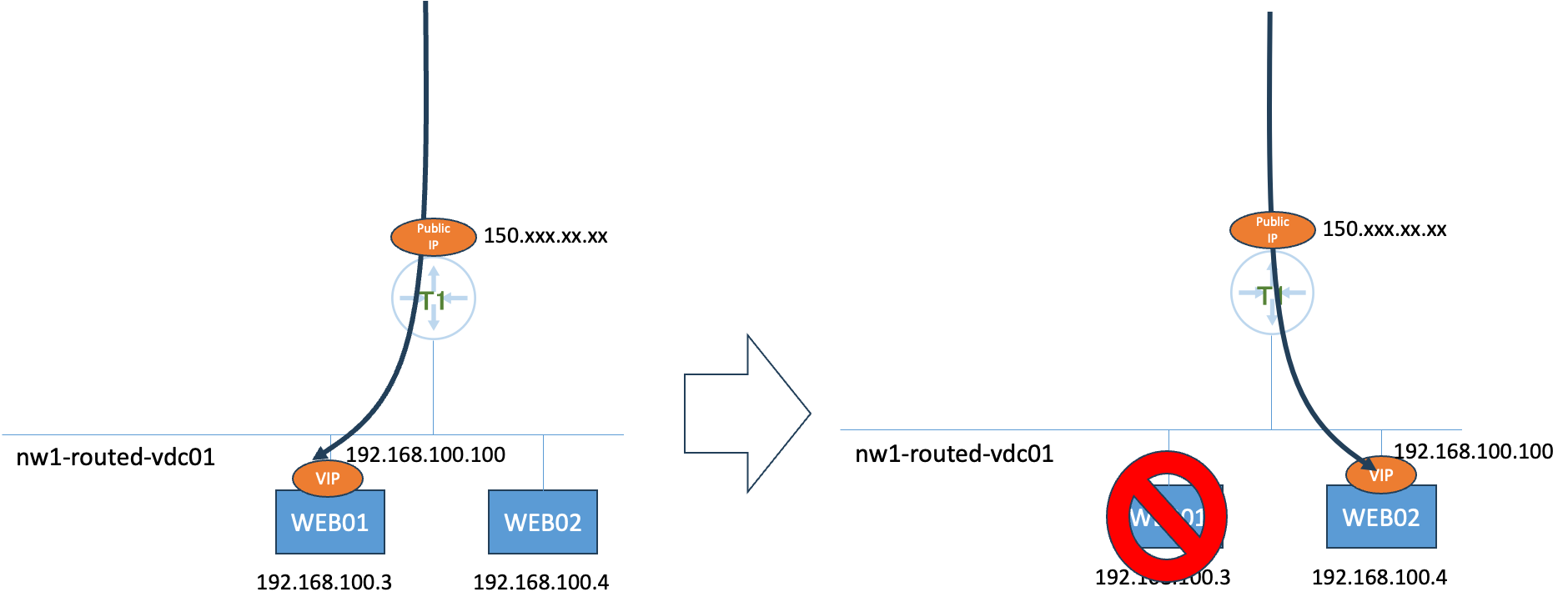

一般的には、高可用性構成を実現するために、VIPを使った切り替えを利用しているアプリケーションは今でも非常に多いと思われます。今回は、192.168.100.100/24というVIPをWEB01(192.168.100.3/24)/WEB02(192.168.100.4/24)というVM間で付け替えることで、WEB01障害時にVDC内部からもVDC外部からもVIPが構成されているVMにアクセスできることを確認したいと思います。

過去の記事はこちら。

2. NW構成

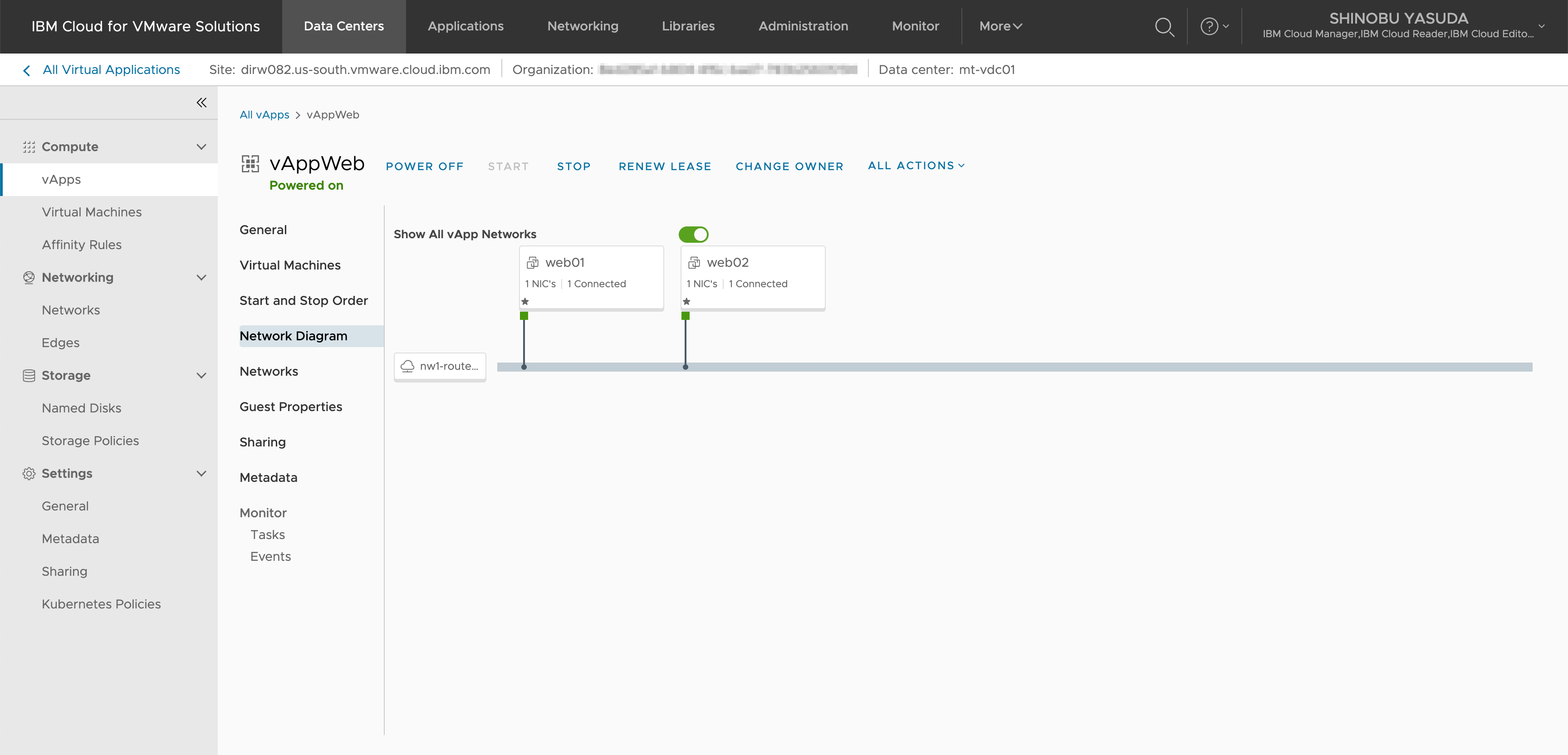

WEB01/WEB02にそれぞれ192.168.100.3/192.168.100.4を割り当てます。なお、WEB01/WEB02にはHTTPサーバーが構成されており、適切なFirewall制御がされているとします（この構成手順を書くのは本稿の本来の目的とズレるため省略）。

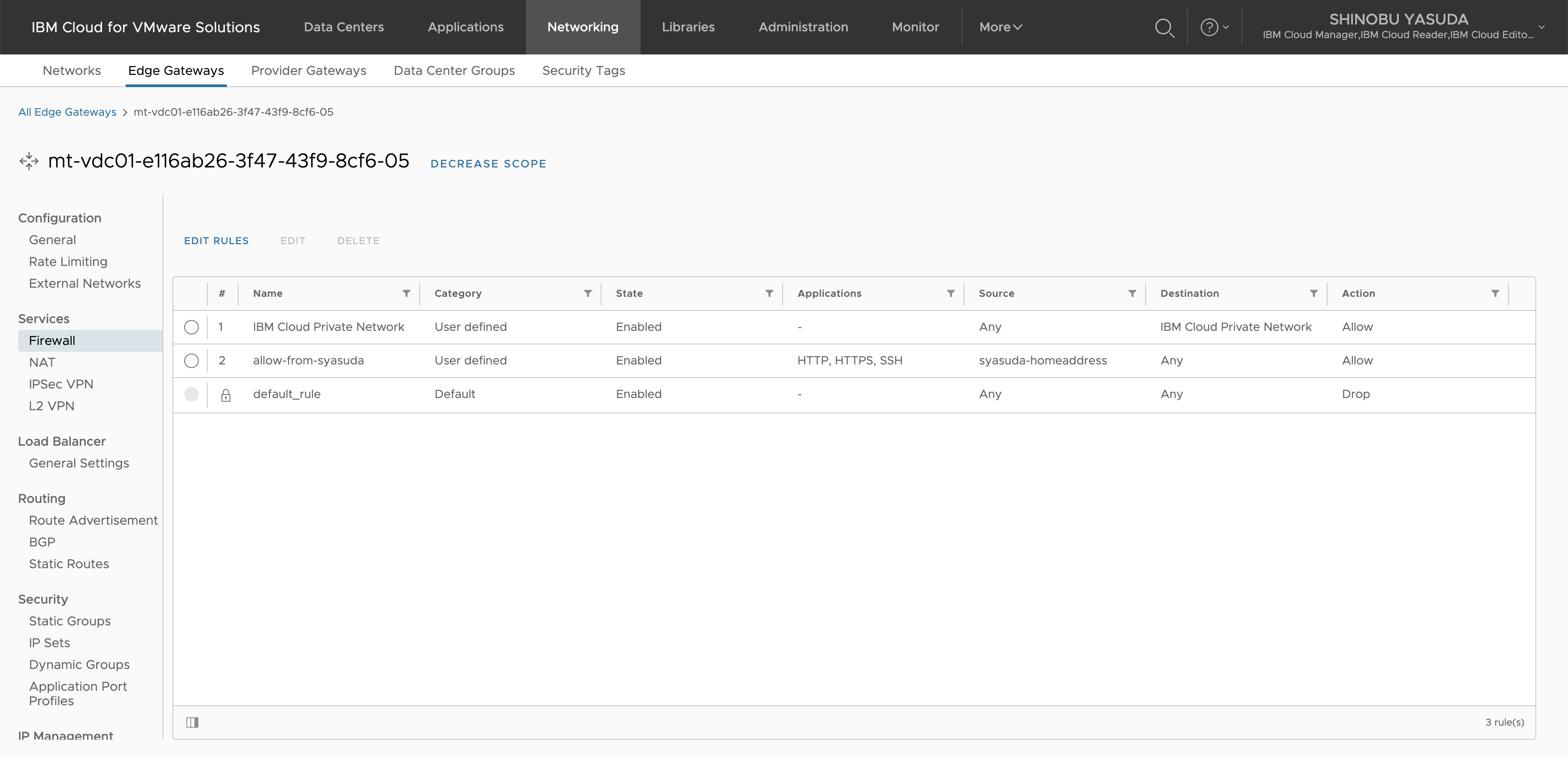

Firewall構成。VDC外部からHTTP/HTTPSを許可します。VDC内部の通信はDistributed Routingが有効になっており、DFWを構成していないため、任意の通信が許可されています。

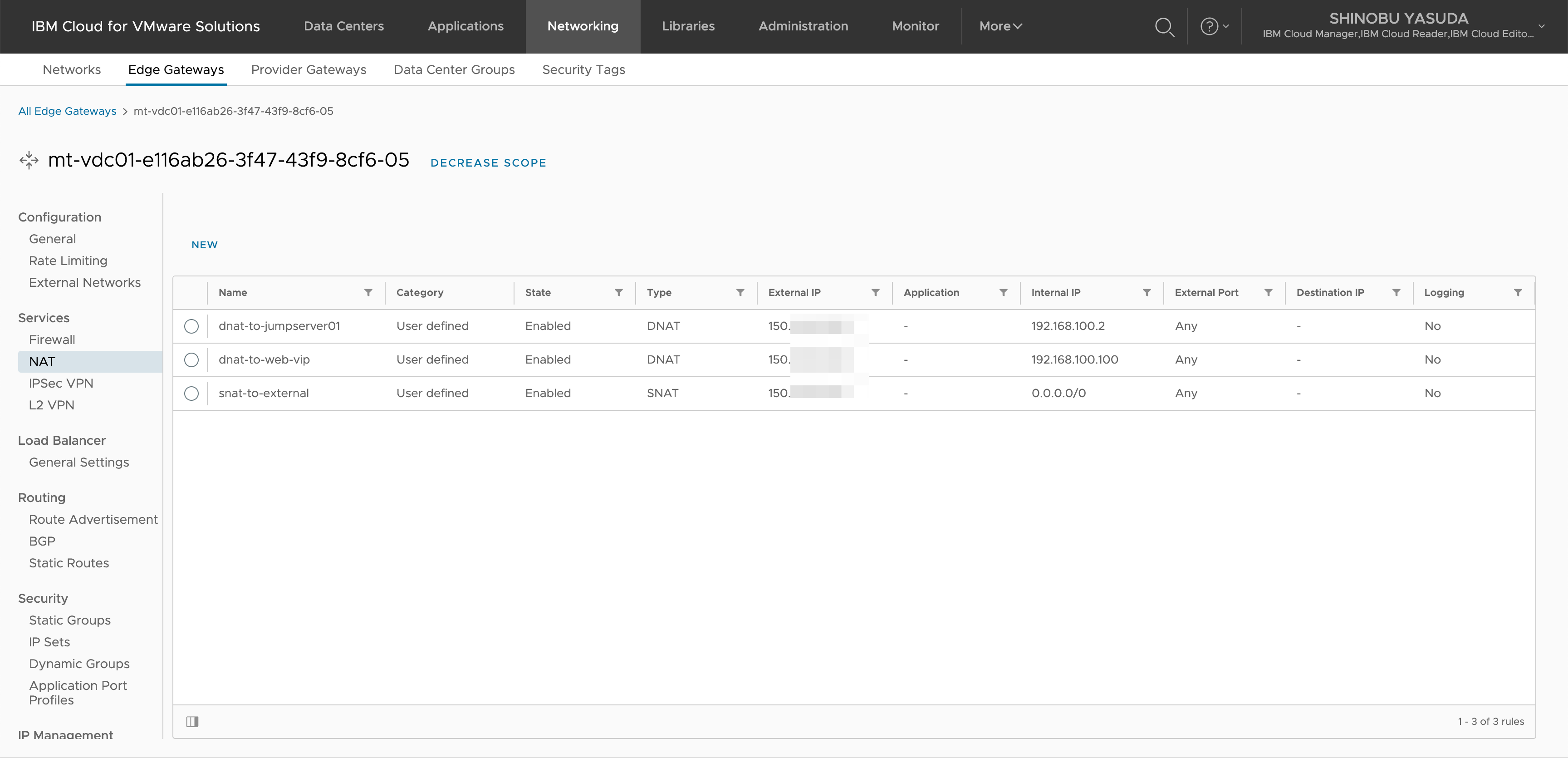

NAT構成。VDC外部から150.xxx.xx.xx``192.168.100.100へのDNAT構成を追加します。

3. VIPが割り振られていない状態でのアクセス検証

[root@jumpserver ~]# curl http://192.168.100.3
This is web01

[root@jumpserver ~]# curl http://192.168.100.4
This is web02

[root@jumpserver ~]# curl http://192.168.100.100
curl: (7) Failed to connect to 192.168.100.100 port 80: No route to host

syasuda@MacBook-Pro ~ % curl http://150.xxx.xx.xx
（応答なし）

pingで疎通が確認でき、Web Serverが起動しているにも関わらず、curl実行時にNo route to hostというエラーが出る場合は、OS firewallがフィルタリングしていないかどうかを疑ってみてください。

[root@jumpserver ~]# ping 192.168.100.3
PING 192.168.100.3 (192.168.100.3) 56(84) bytes of data.
64 bytes from 192.168.100.3: icmp_seq=1 ttl=64 time=0.334 ms
64 bytes from 192.168.100.3: icmp_seq=2 ttl=64 time=0.297 ms
64 bytes from 192.168.100.3: icmp_seq=3 ttl=64 time=0.309 ms
64 bytes from 192.168.100.3: icmp_seq=4 ttl=64 time=0.283 ms
^C
--- 192.168.100.3 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3089ms
rtt min/avg/max/mdev = 0.283/0.305/0.334/0.018 ms

[root@jumpserver ~]# curl http://192.168.100.3
curl: (7) Failed to connect to 192.168.100.3 port 80: No route to host

4. WEB01にVIPを割り振った状態でのアクセス検証

[root@web01 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens192: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:50:56:14:01:b8 brd ff:ff:ff:ff:ff:ff
    altname enp11s0
    inet 192.168.100.3/24 brd 192.168.100.255 scope global noprefixroute ens192
       valid_lft forever preferred_lft forever
    inet6 fe80::250:56ff:fe14:1b8/64 scope link
       valid_lft forever preferred_lft forever

[root@web01 ~]# ip a add 192.168.100.100/24 dev ens192

[root@web01 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens192: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:50:56:14:01:b8 brd ff:ff:ff:ff:ff:ff
    altname enp11s0
    inet 192.168.100.3/24 brd 192.168.100.255 scope global noprefixroute ens192
       valid_lft forever preferred_lft forever
    inet 192.168.100.100/24 scope global secondary ens192
       valid_lft forever preferred_lft forever
    inet6 fe80::250:56ff:fe14:1b8/64 scope link
       valid_lft forever preferred_lft forever

[root@jumpserver ~]# curl http://192.168.100.3
This is web01

[root@jumpserver ~]# curl http://192.168.100.4
This is web02

[root@web01 ~]# curl http://192.168.100.100
This is web01

syasuda@MacBook-Pro ~ % curl http://150.xxx.xx.xx
This is web01

5. WEB02にVIPを割り振った状態でのアクセス検証

WEB01の電源を強制停止（WEB01に障害が発生したという想定）。

[root@web02 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens192: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:50:56:14:01:ba brd ff:ff:ff:ff:ff:ff
    altname enp11s0
    inet 192.168.100.4/24 brd 192.168.100.255 scope global noprefixroute ens192
       valid_lft forever preferred_lft forever
    inet6 fe80::250:56ff:fe14:1ba/64 scope link
       valid_lft forever preferred_lft forever

[root@web02 ~]# ip a add 192.168.100.100/24 dev ens192

[root@web02 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens192: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:50:56:14:01:ba brd ff:ff:ff:ff:ff:ff
    altname enp11s0
    inet 192.168.100.4/24 brd 192.168.100.255 scope global noprefixroute ens192
       valid_lft forever preferred_lft forever
    inet 192.168.100.100/24 scope global secondary ens192
       valid_lft forever preferred_lft forever
    inet6 fe80::250:56ff:fe14:1ba/64 scope link
       valid_lft forever preferred_lft forever

[root@jumpserver ~]# curl http://192.168.100.3
curl: (7) Failed to connect to 192.168.100.3 port 80: No route to host

[root@jumpserver ~]# curl http://192.168.100.4
This is web02

[root@web01 ~]# curl http://192.168.100.100
This is web02

syasuda@MacBook-Pro ~ % curl http://150.xxx.xx.xx
This is web02
