NetApp BlueXPを使ってAzure上にCloud Volumes ONTAPをデプロイしてみた（CVOのデプロイ編）

Last updated at 2023-02-16Posted at 2023-02-16

はじめに

本記事では、NetAppのストレージやクラウドサービスを一元管理することができるコントロールプレーンであるNetApp BlueXPを使って、Azure上にCloud Volumes ONTAPをデプロイする手順をご紹介します。
こちらの記事は後編の「CVOのデプロイ編」です。前編の「BlueXPのセットアップ編」はこちら。

キーワード

NeApp BlueXP

NetApp BlueXP（以下、BlueXP）はオンプレミスのNetAppのストレージとパブリッククラウド（AWS、Azure、Google Cloud）にまたがるNetAppのストレージサービスを一元管理したり、NetAppが提供する様々なデータ管理サービスを利用することができるSaaS型のコントロールプレーンです。
BlueXP自体は無償で利用することができ、付随する機能（サービス）によってそれぞれの機能（サービス）に対するコストが発生するという仕組みです。
BlueXPでストレージを管理するには、BlueXP Connectorという管理用のコンポーネントが必要となってきます。これはVM上で稼働します。
今回のお目当てであるCloud Volumes ONTAPはBlueXPからデプロイ・管理する必要があるので、前回の記事でセットアップしました。

Cloud Volumes ONTAP

Cloud Volumes ONTAP（以下、CVO）は、NetAppのストレージに搭載されているストレージ専用OSであるONTAPをパブリッククラウド（AWS、Azure、Google Cloud）のIaaS上にデプロイすることができるサービスです。
これにより、ONTAPが持つSnapshotや重複排除・圧縮、シンプロビジョニング、階層化などのストレージ管理機能を使って、パブリッククラウド上のストレージ管理を一元化したり、コストを削減したりといったことが可能になります。
今回はAzure上にデプロイしていきますが、AWSやGoogle CloudへのCVOのデプロイも含めて、BlueXP/CVOに関するQiita記事を本記事の最後にまとめています。興味があればご覧ください。

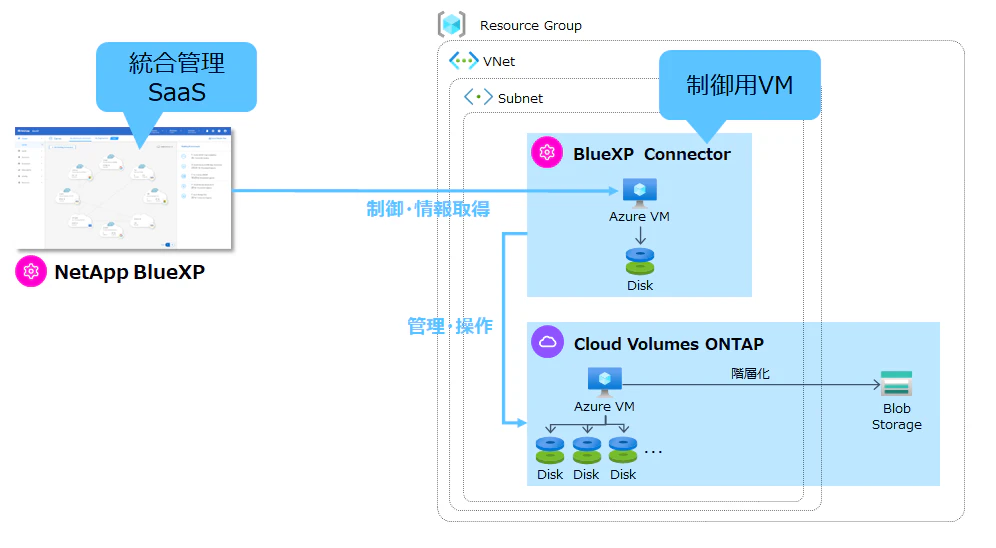

構成イメージ

最終的な構成イメージはこのような形になります。前回の記事でこのCVO以外の部分を作成済みなので、今回は残りのCVOをデプロイします。

やってみた

前提

前回の記事の内容が全て完了している前提です。

2023年2月中旬に実施した際の手順です。今後手順等が変わったらすみません。

CVOのデプロイ

サブスクリプション設定

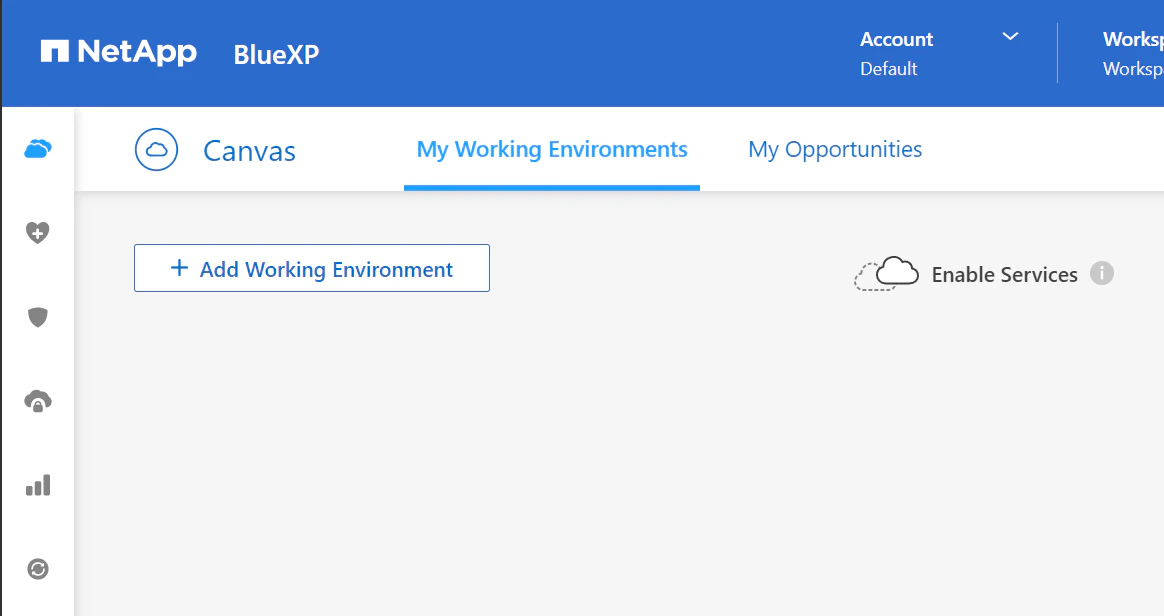

BlueXPコンソールのcanvas画面にある「+ Add Working Environment」をクリックします。
「Choose a Location」画面で「Microsoft Azure」、「Cloud Volumes ONTAP - Single Node」を選択して、「Next」をクリックします。

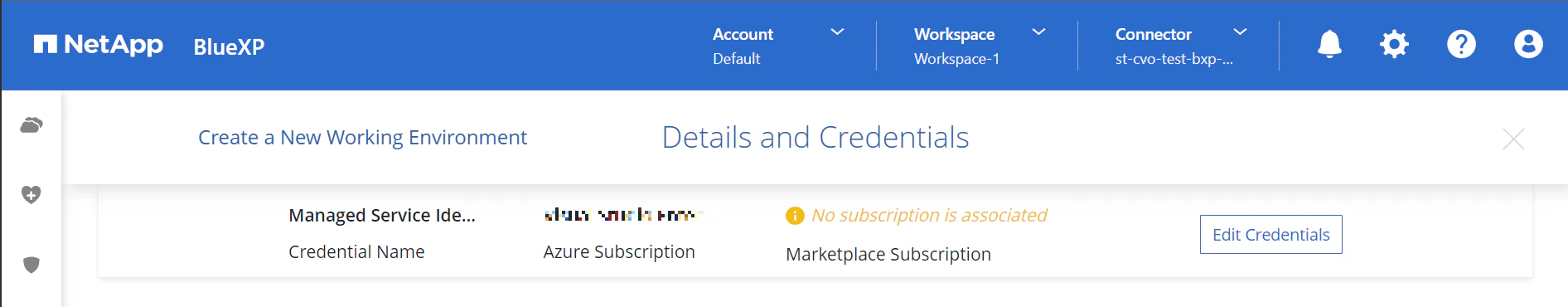

「Details and Credentials」画面で「Edit Credentials」をクリックします。

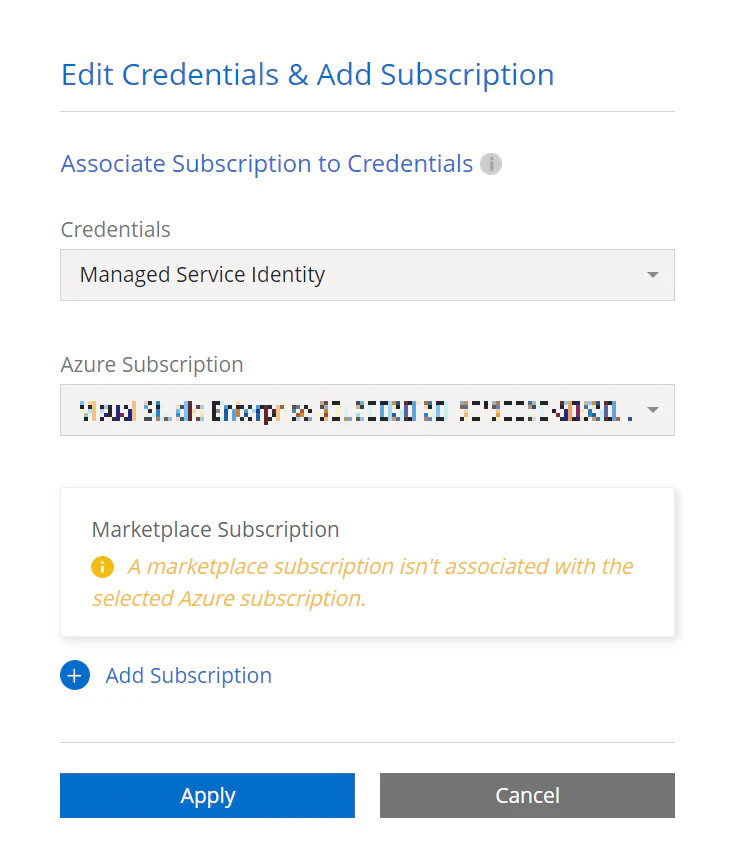

「Edit Credentials & Add Subscription」画面でサブスクリプションが関連付いていないというメッセージが出ているので、「Add Subscription」をクリックします。

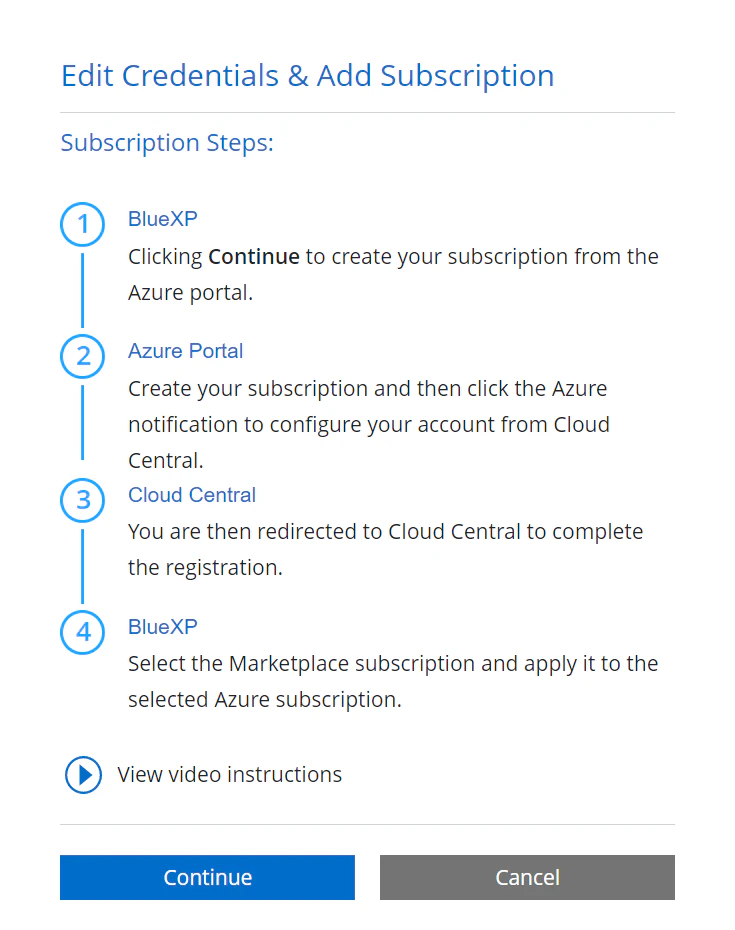

次のステップは、「Continue」をクリックしてAzure Portalでサブスクリプションを作成すればいいとのことなので、「Continue」をクリックします。

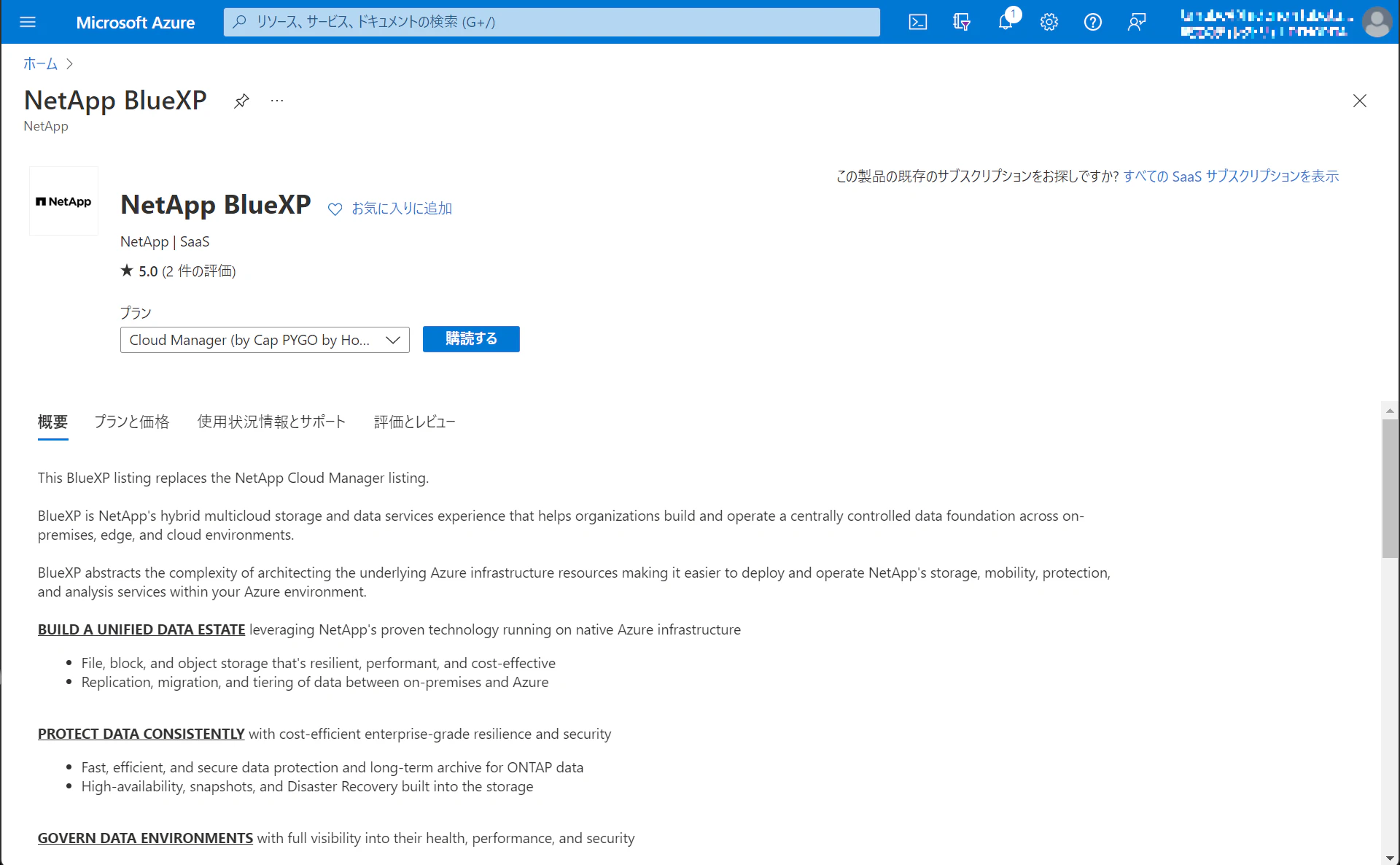

Azure Portalにログインすると、「NetApp BlueXP」のサブスクリプションの画面が表示されるので、「購読する」をクリックします。

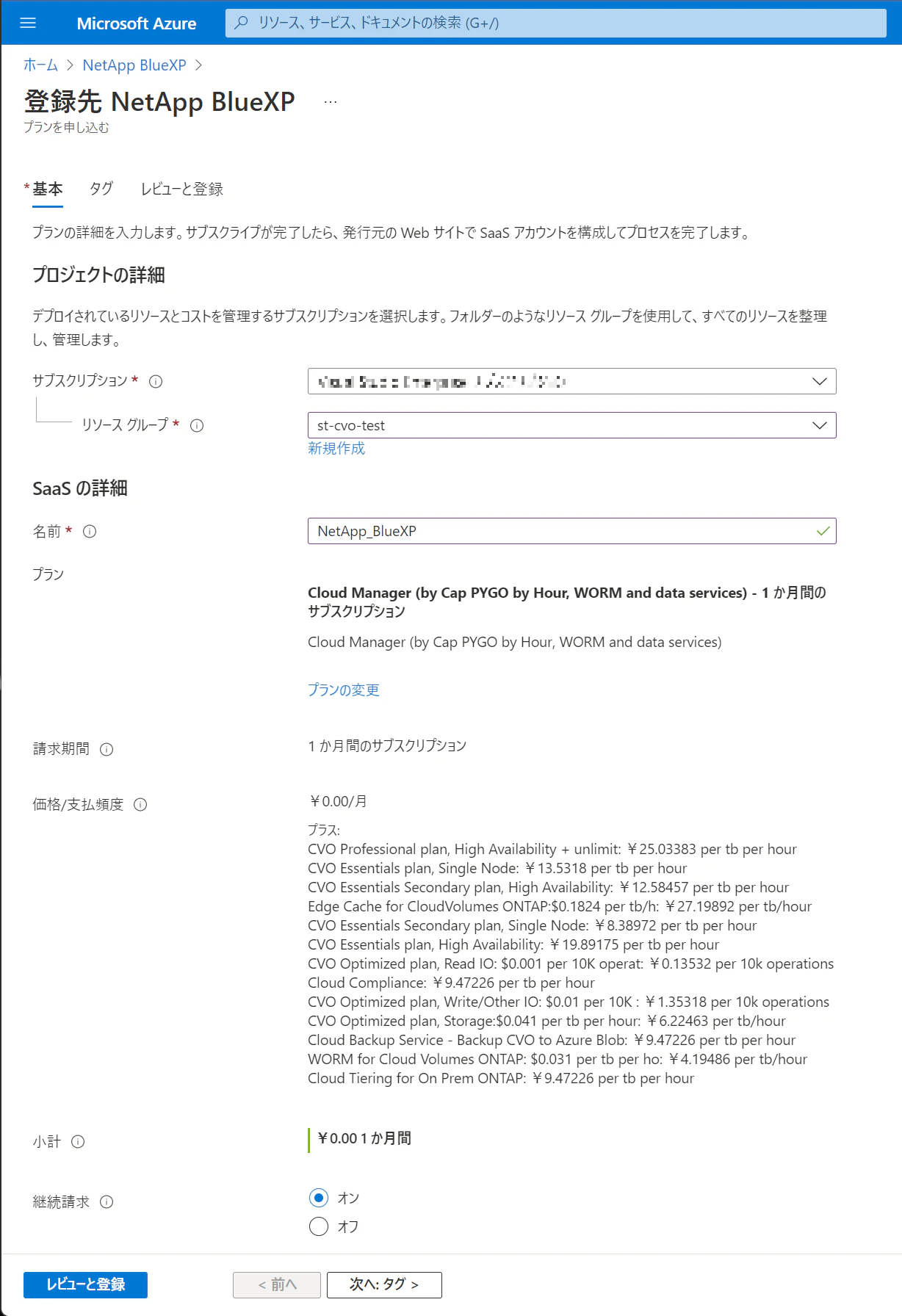

以下の通り入力し、今回はタグは割愛して「レビューと登録」をクリックします。

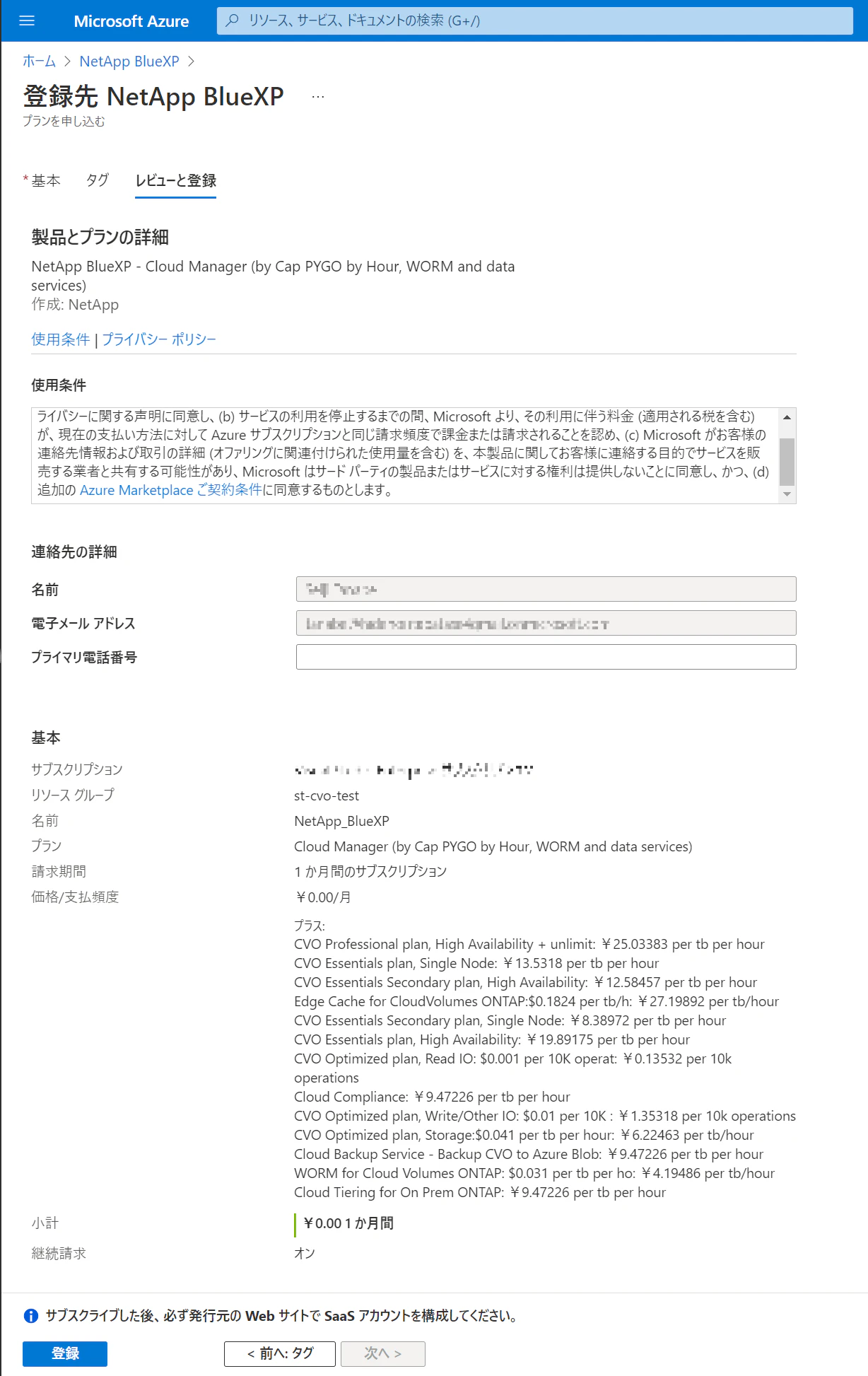

設定内容を確認し、「登録」をクリックします。

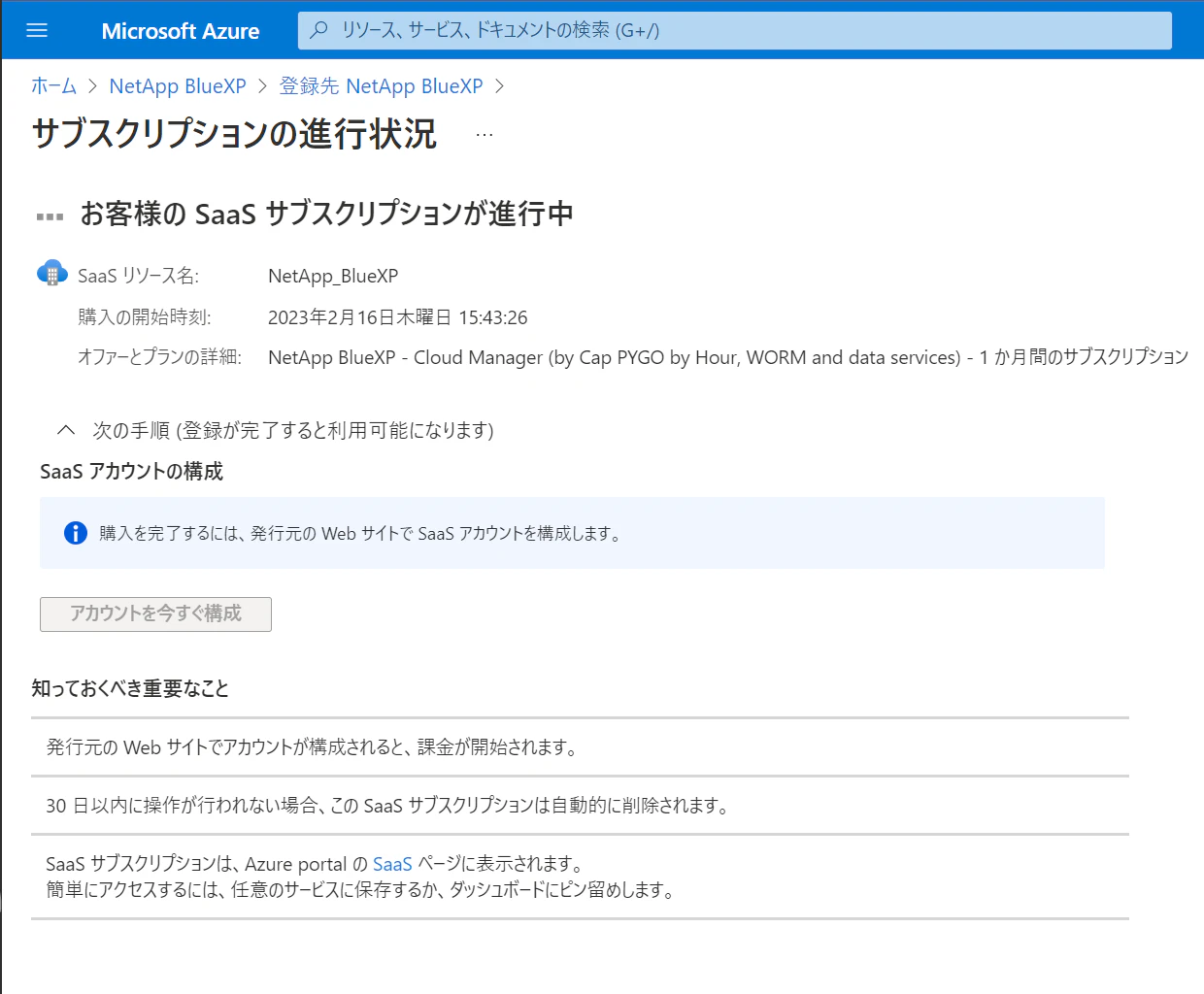

進行中ということなので少し待ちます。

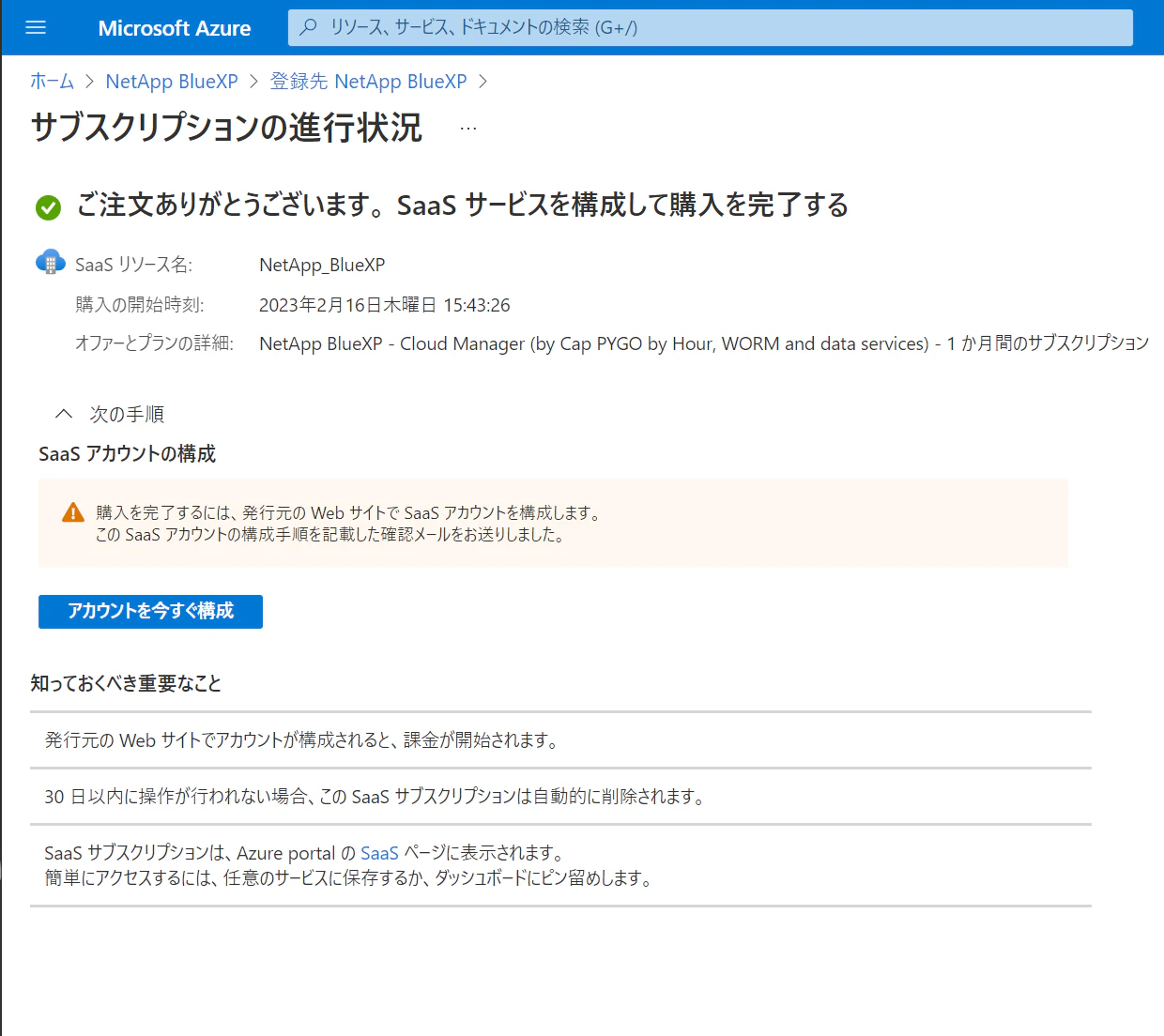

完了するにはSaaSアカウントを構成する必要があるとのことなので、「アカウントを今すぐ構成」をクリックします。

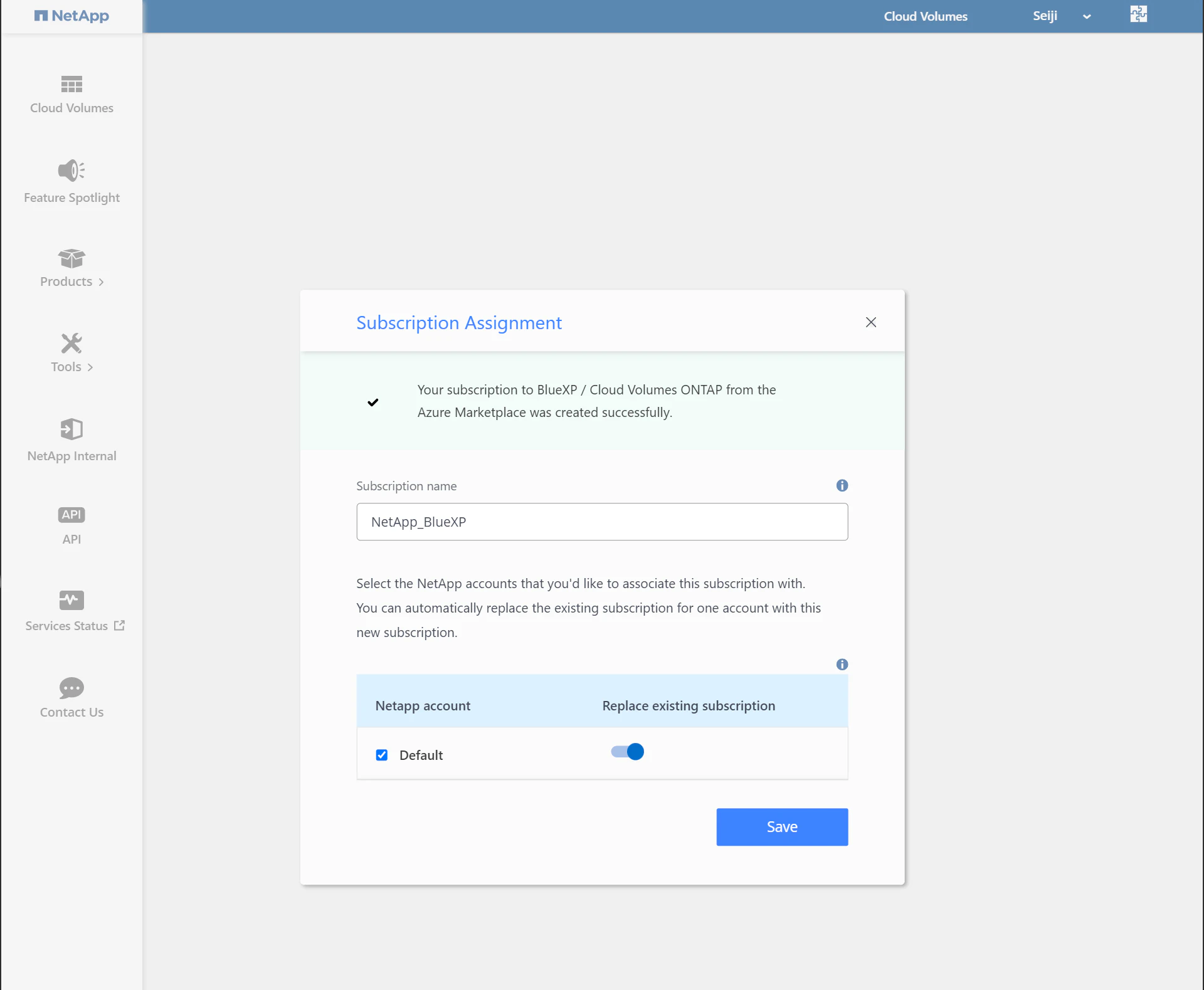

NetApp Cloud Centralの画面にリダイレクトされます。今回関連付けるのは「Defult」なので、そのまま「Save」をクリックします。

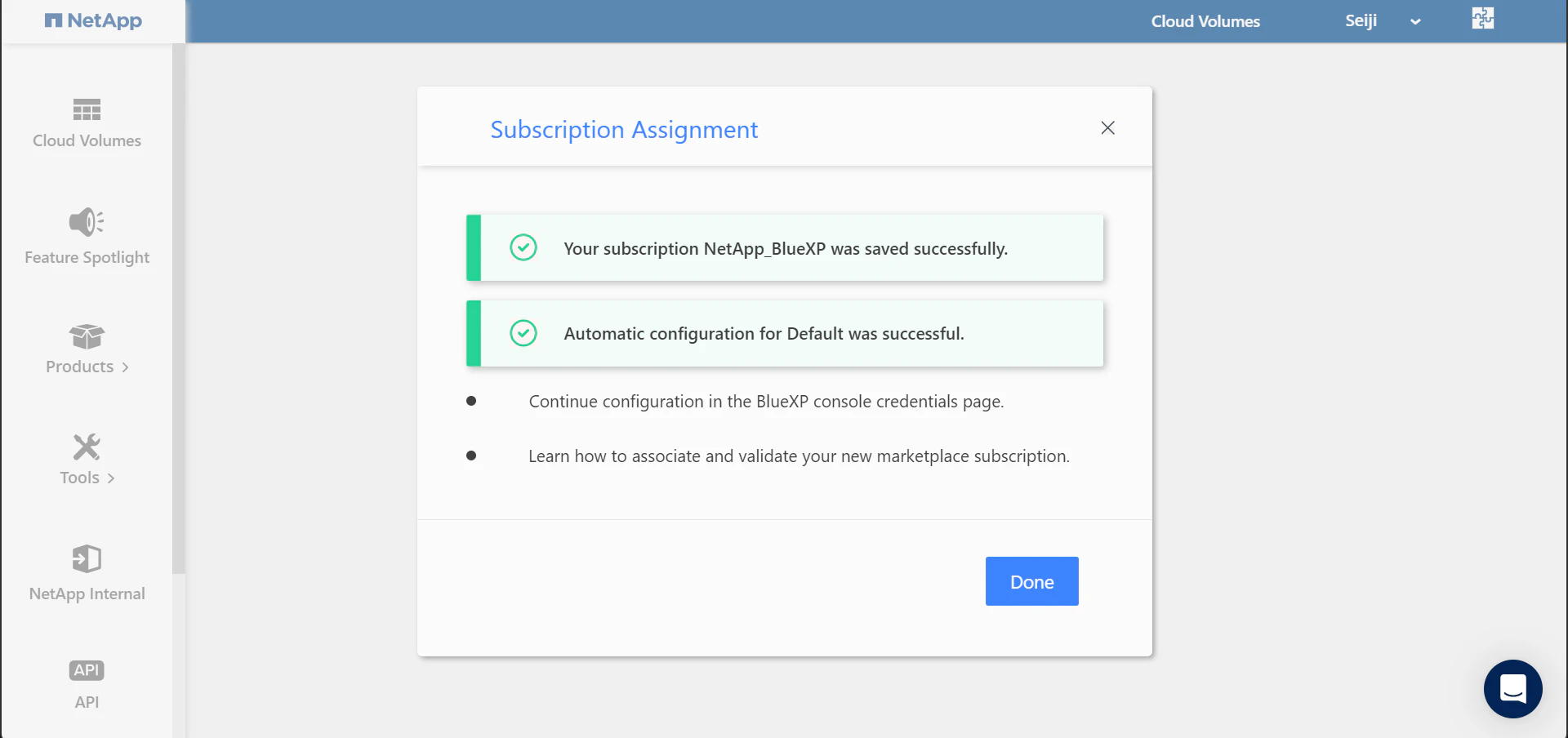

サブスクリプションの設定がうまくいったようなので「Done」をクリックします。
BlueXPコンソールに戻ってみても特に変化はありませんでした。気を取り直してまたはじめからやってみます。

CVOのデプロイ

BlueXPコンソールのcanvas画面にある「+ Add Working Environment」をクリックします。

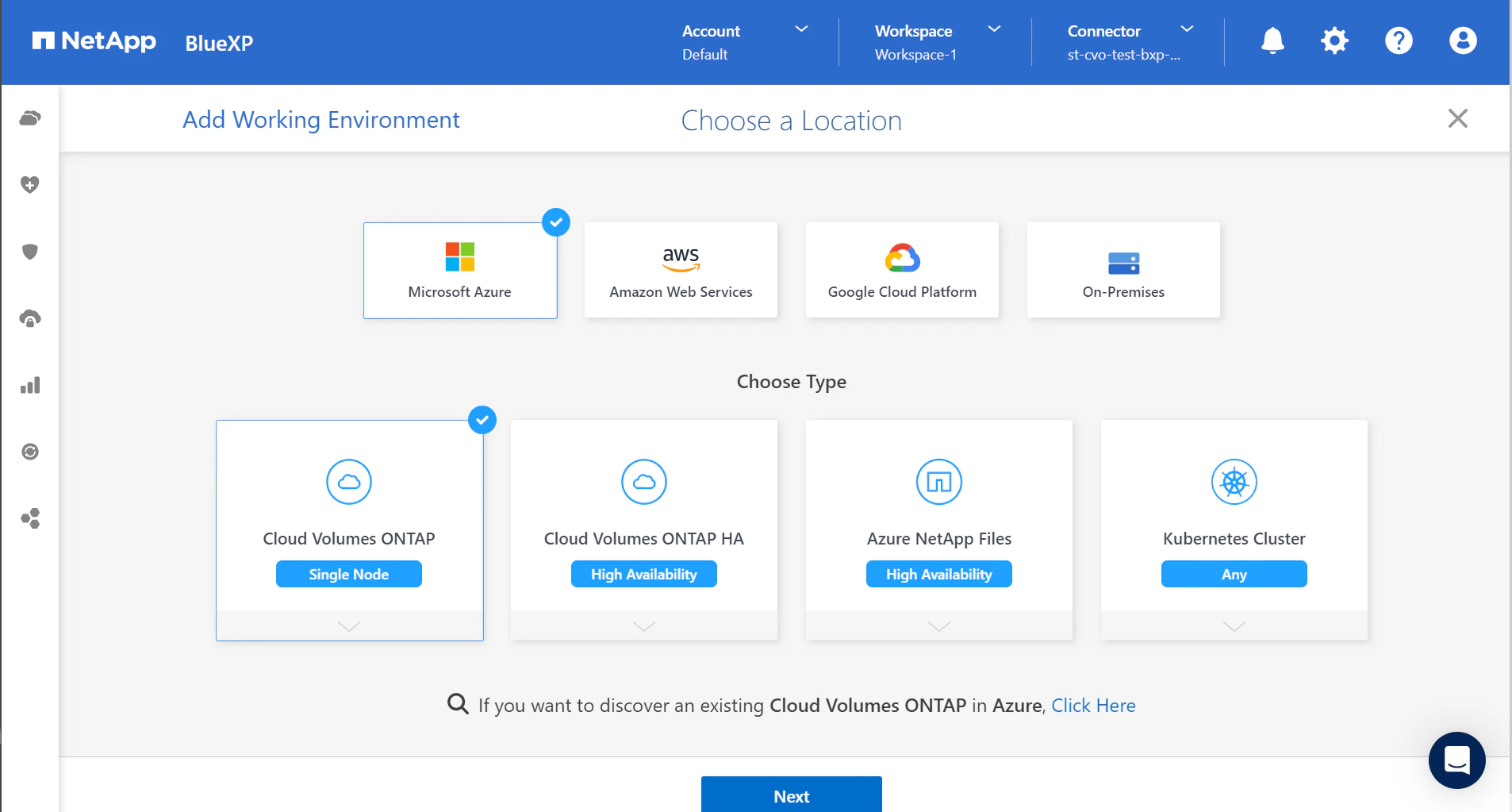

「Choose a Location」画面で「Microsoft Azure」、「Cloud Volumes ONTAP - Single Node」を選択して、「Next」をクリックします。
「Details and Credentials」画面で「Edit Credentials」をクリックします。

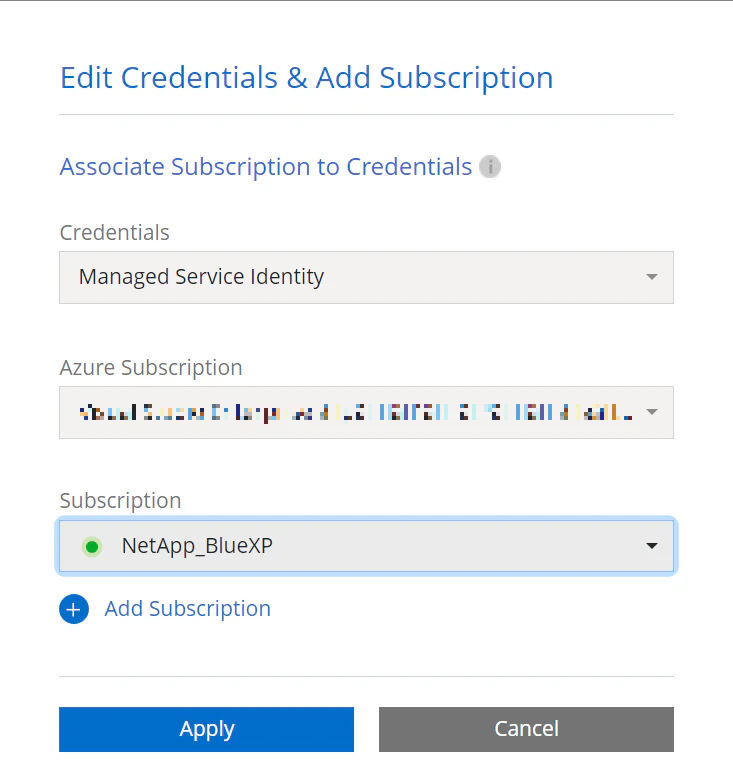

今度はサブスクリプションを選べるようになっているので、先ほど登録したサブスクリプションを選択して、「Apply」をクリックします。

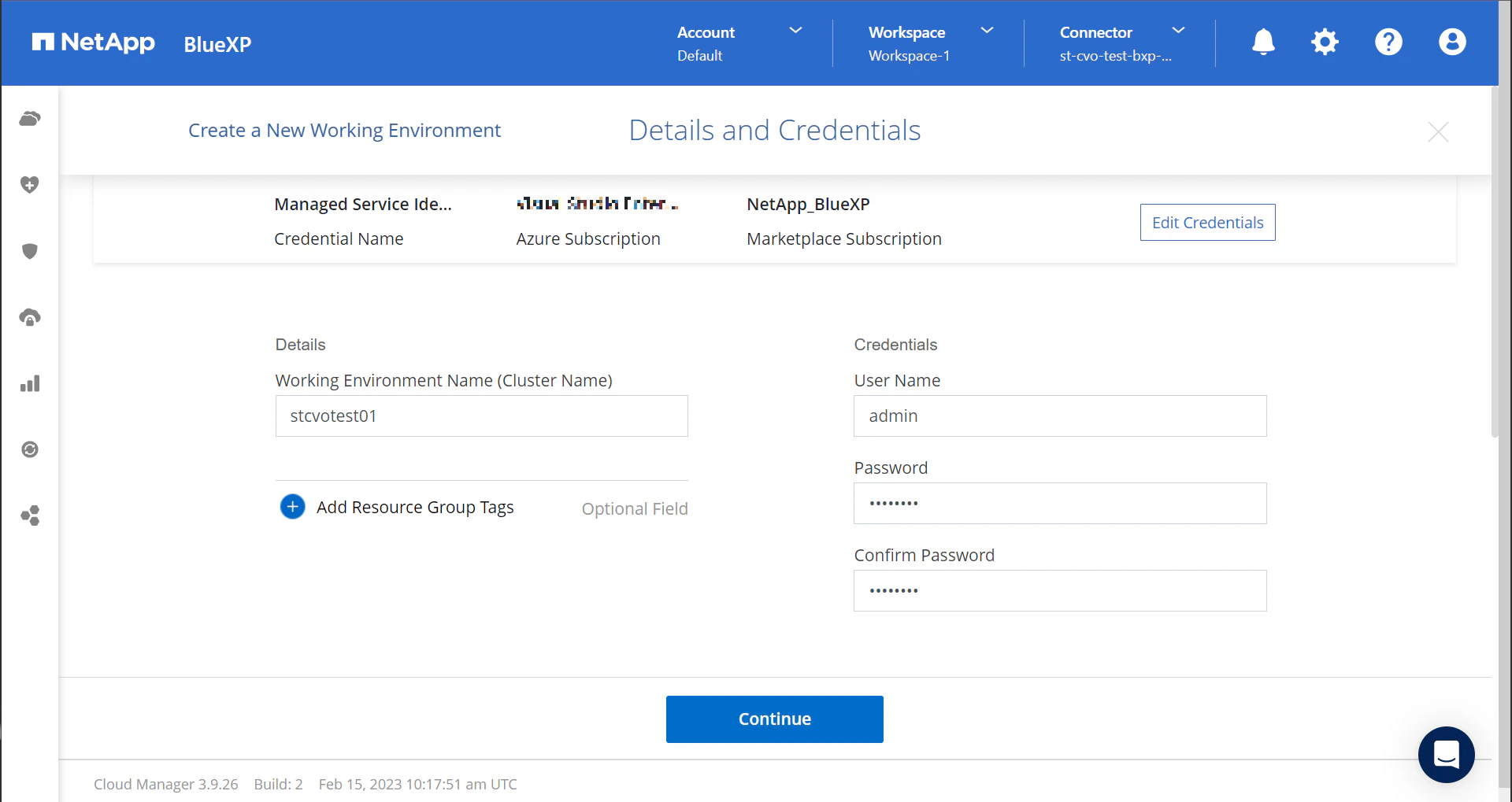

「Details and Credentials」画面で以下の情報を入力し、「Continue」をクリックします。
- Details
  - Working Environment Name (Cluster Name): 任意の名前
- Credentials
  - User Name: admin
  - Password: 任意のパスワード
  - Confirm Password: 任意のパスワード

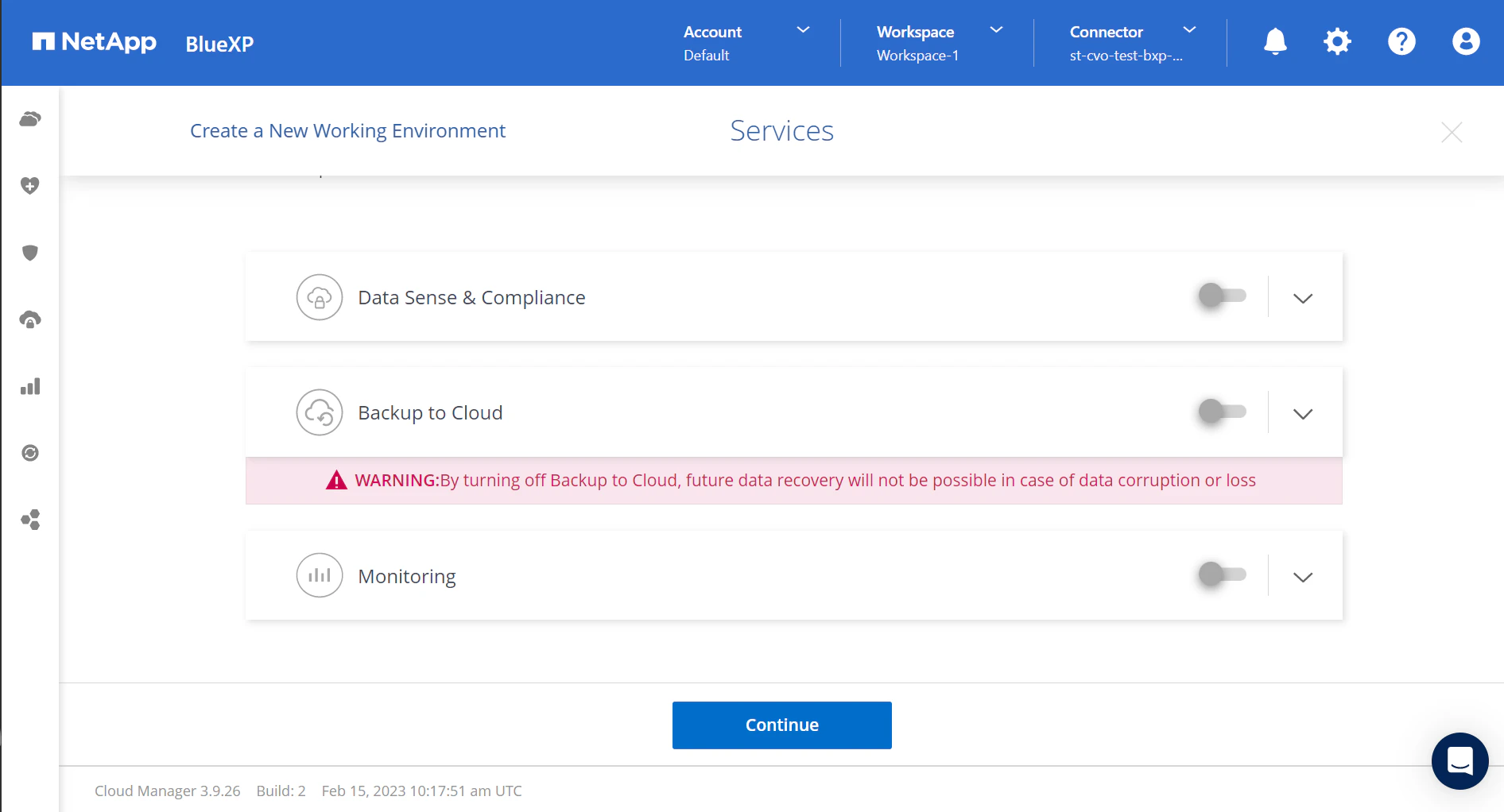

「Services」画面で今回はとりえあず全て無効にして「Continue」をクリックします。

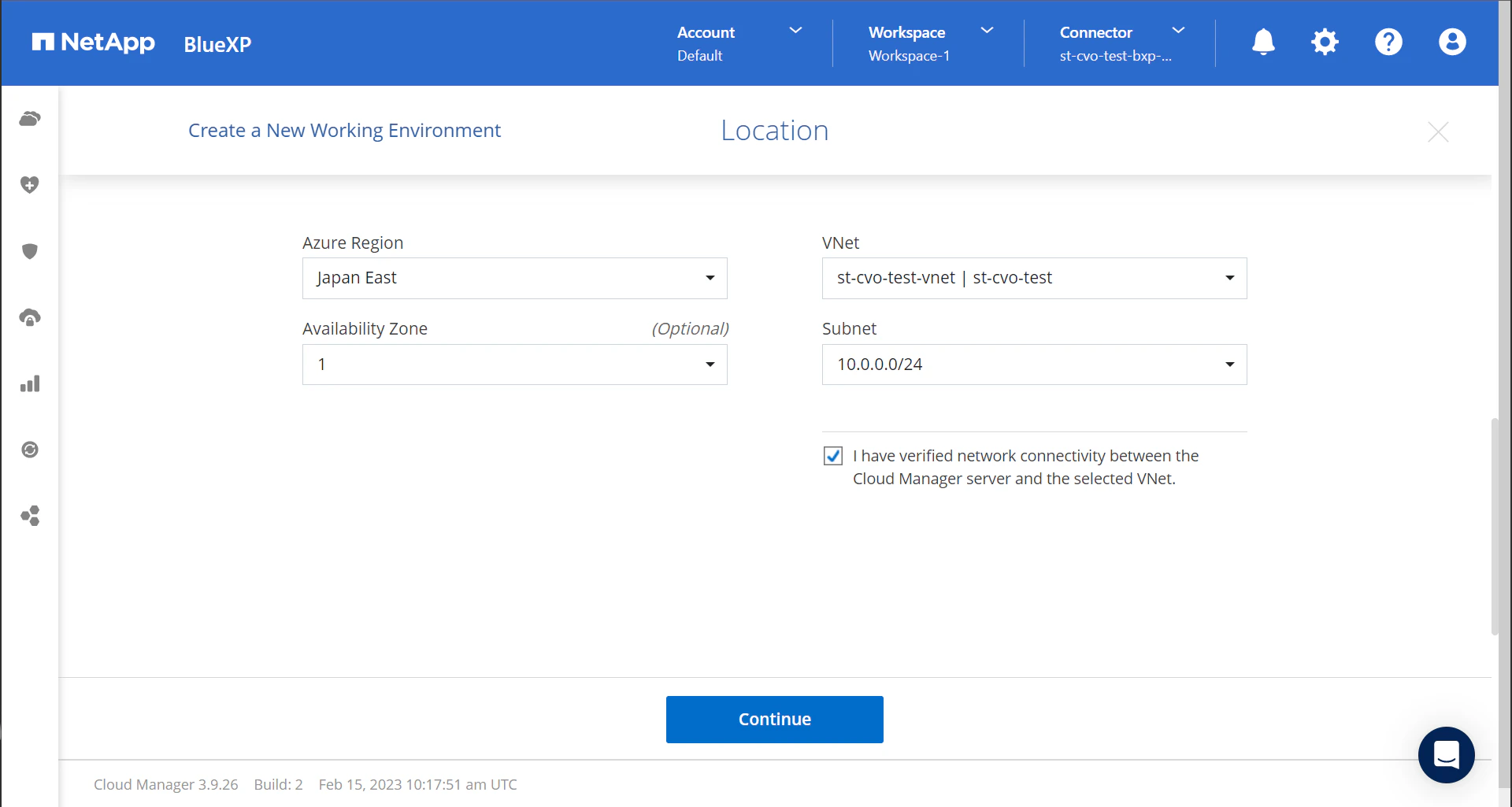

「Location」画面で以下の情報を入力し、「Continue」をクリックします。
- Azure Region: VNetを作成したAzureのリージョン
- Availability Zone: 1（なんでもよい）
- VNet: 前回の記事の事前準備で作成したVNET
- Subnet: 前回の記事の事前準備で作成したサブネット
- I have verified network connectivity between the
  Cloud Manager server and the selected VNet.: チェック

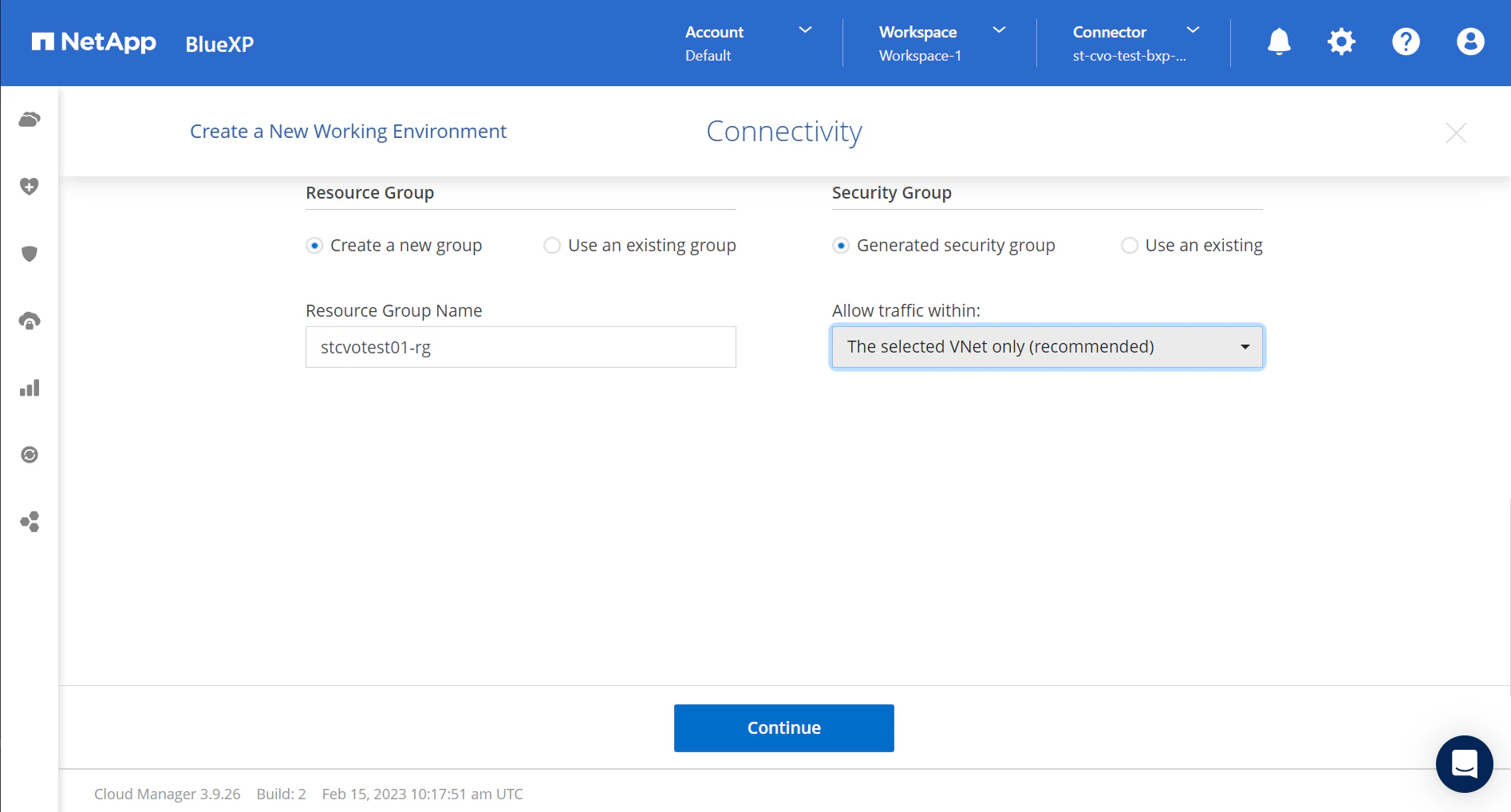

「Connectivity」画面で以下の情報を入力し、「Continue」をクリックします。
- Resource Group
  - 「Create a New Group」を選択
  - Resource Group Name: 任意のリソースグループ名
- Security Group
  - 「Generated security group」を選択
  - Allow traffic within: The selected VNet only (reccomended)

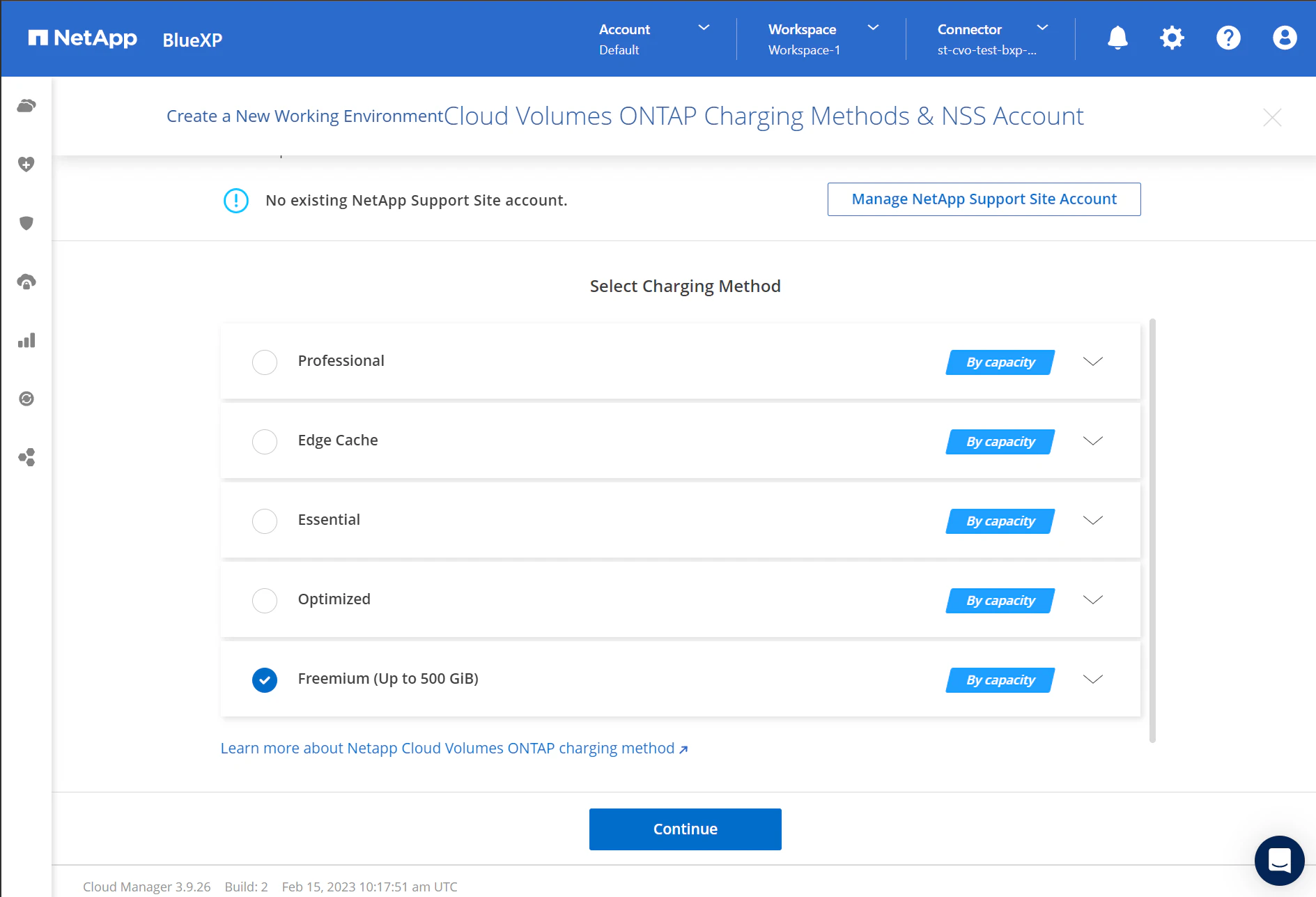

「Cloud Volumes ONTAP Charging Methods & NSS Account」画面で、今回は「Freemium (Up to 500 GiB)」を選択して「Continue」をクリックします。今回、サポートサイトのアカウント設定は割愛しました。

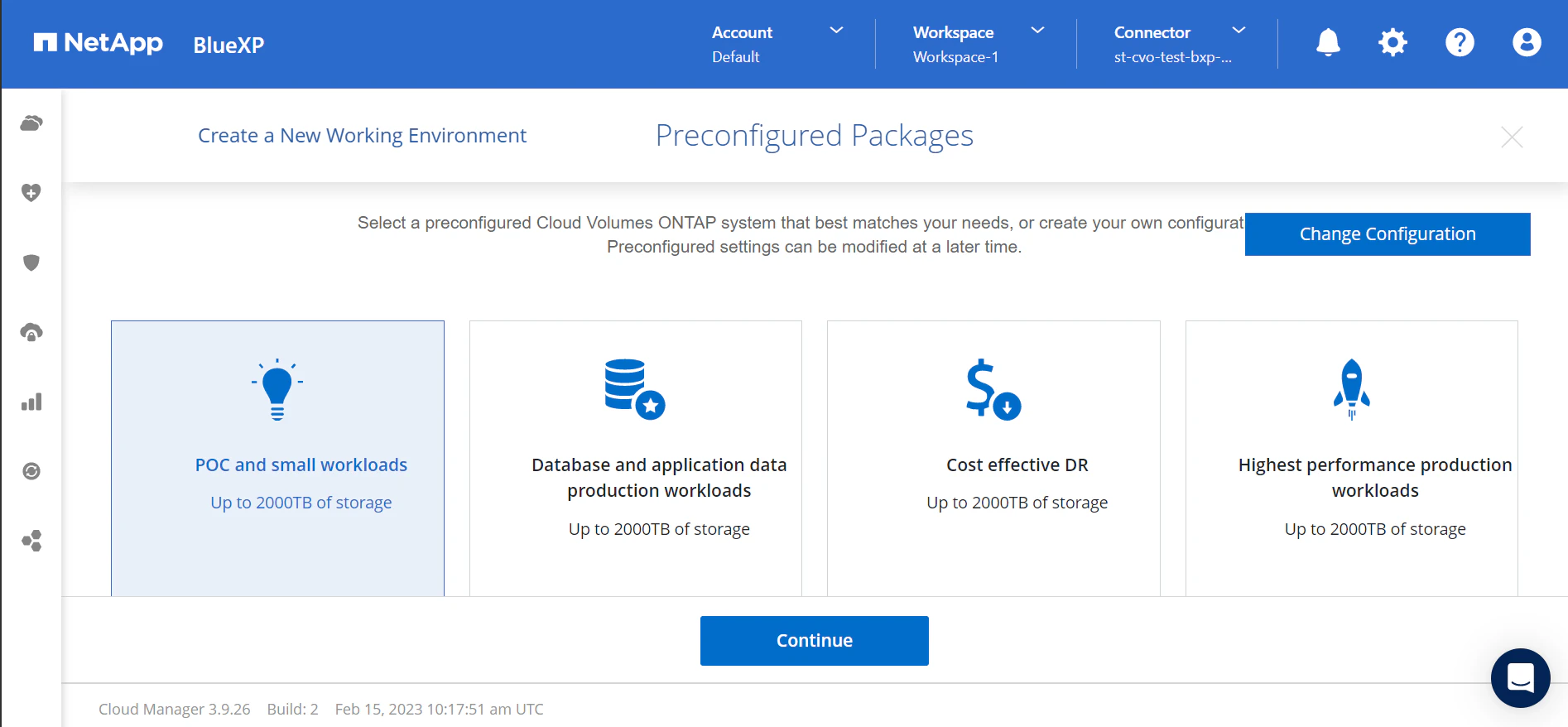

「Preconfigured Packages」画面で、今回は「PoC and small workloads」を選択して「Continue」をクリックします。

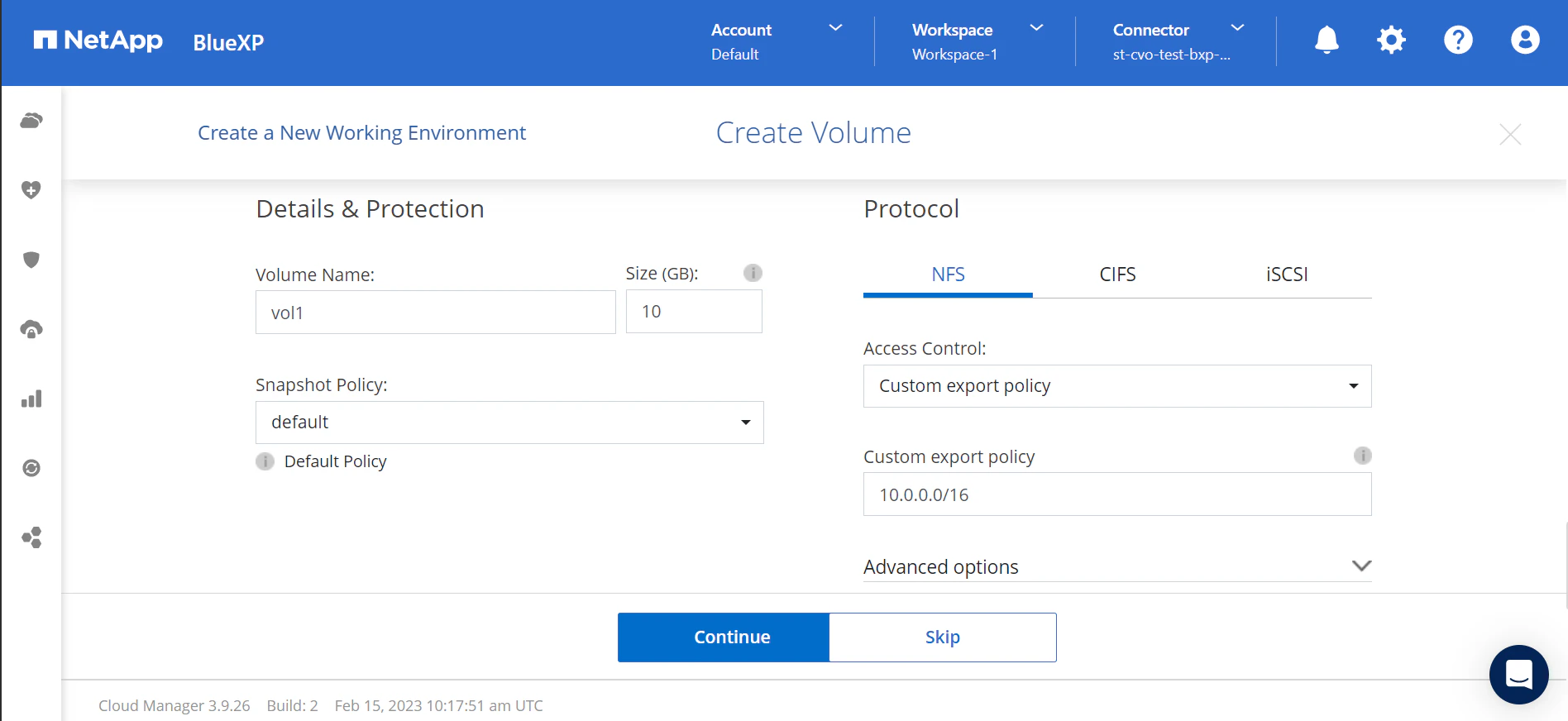

「Create Volume」画面で以下の情報を入力し、「Continue」をクリックします。
- Details & Protection
  - Volume Name: 任意のボリューム名
  - Size (GiB): 任意のサイズ
  - Snapshot Policy: default
- Protocol: 今回はデフォルトのまま

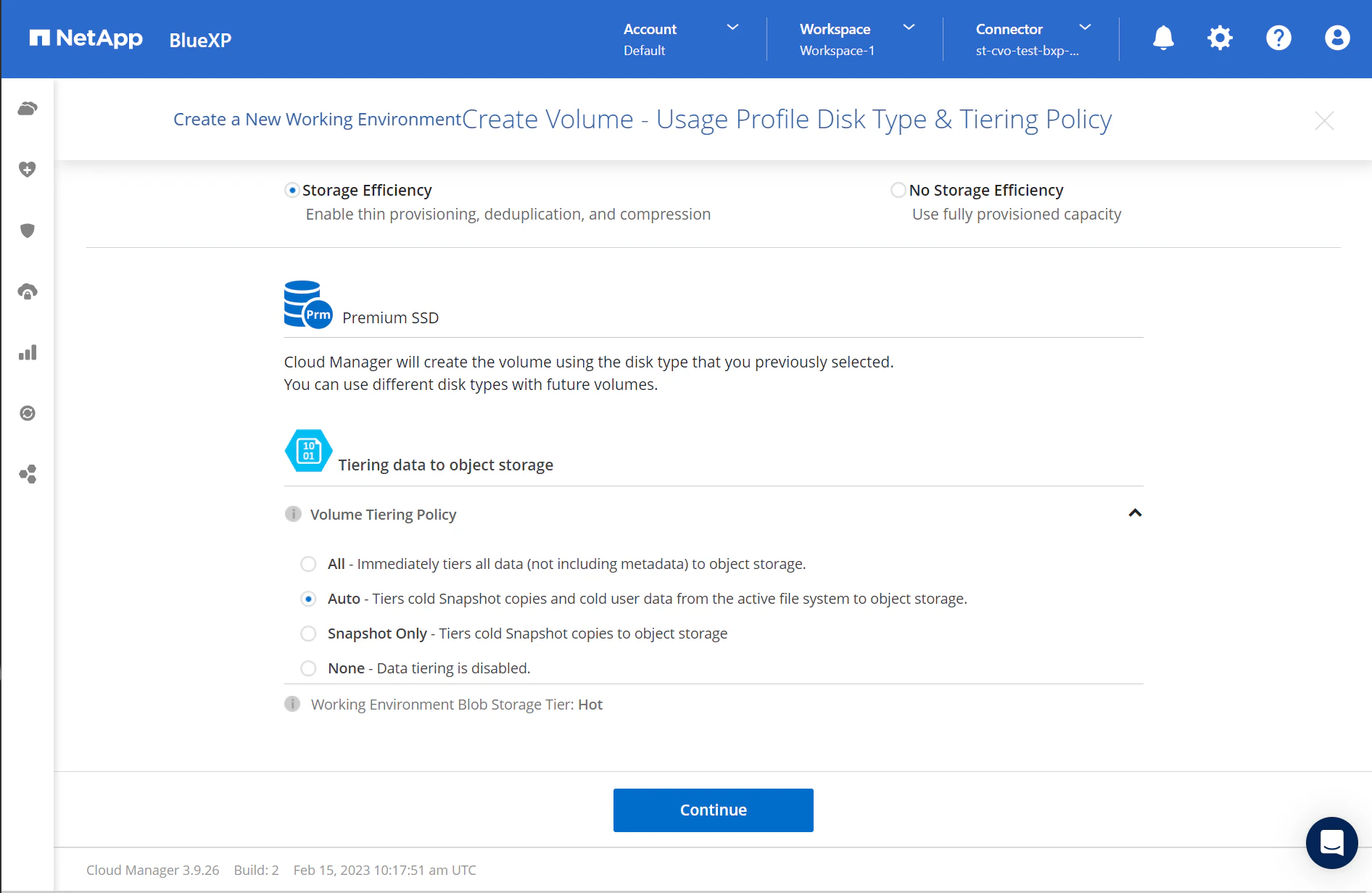

「Create Volume - Usage Profile Disk Type & Tiering Policy」画面で以下の情報を入力し、「Continue」をクリックします。
- 「Storage Efficiency」にチェック
- Tiering data to object storage
  - Volume Tiering Policy: Auto

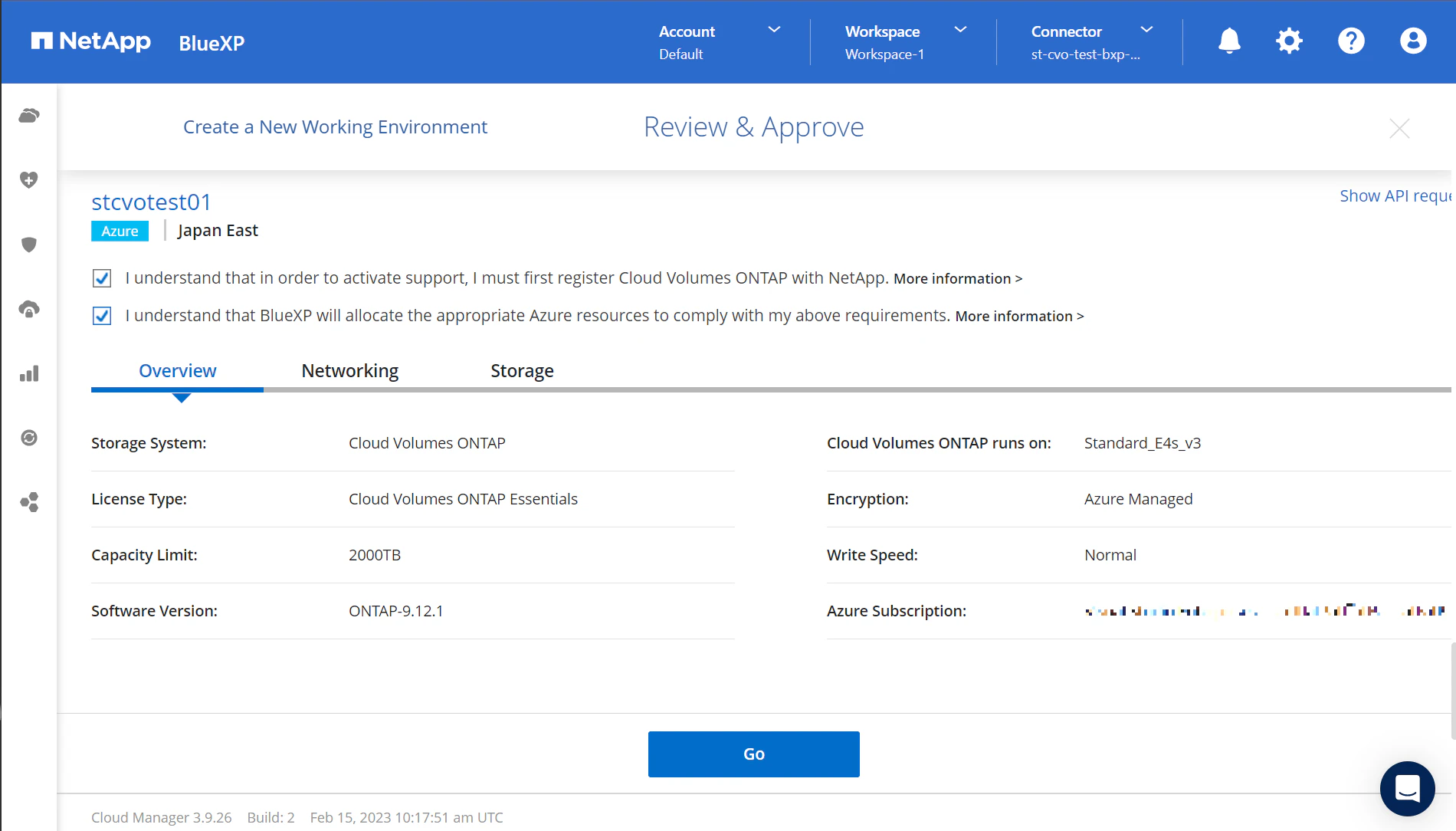

「Review & Approve」画面で2つのチェックボックスにチェックを入れ、「Go」をクリックします。

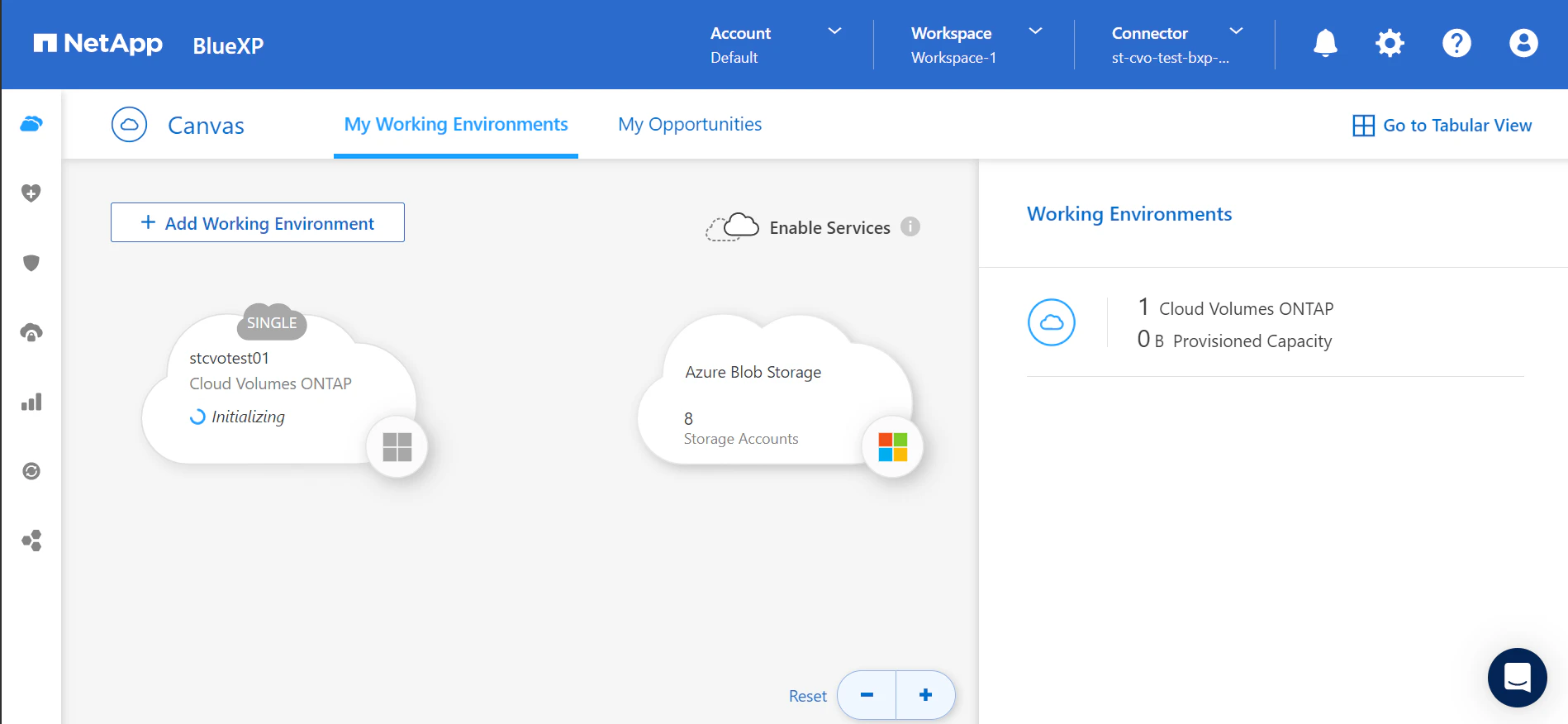

canvas画面に戻り、CVOがInitializingのステータスになっているので完了するのを待ちます。
しばらく待っているとデプロイが完了しました。

CVOの確認

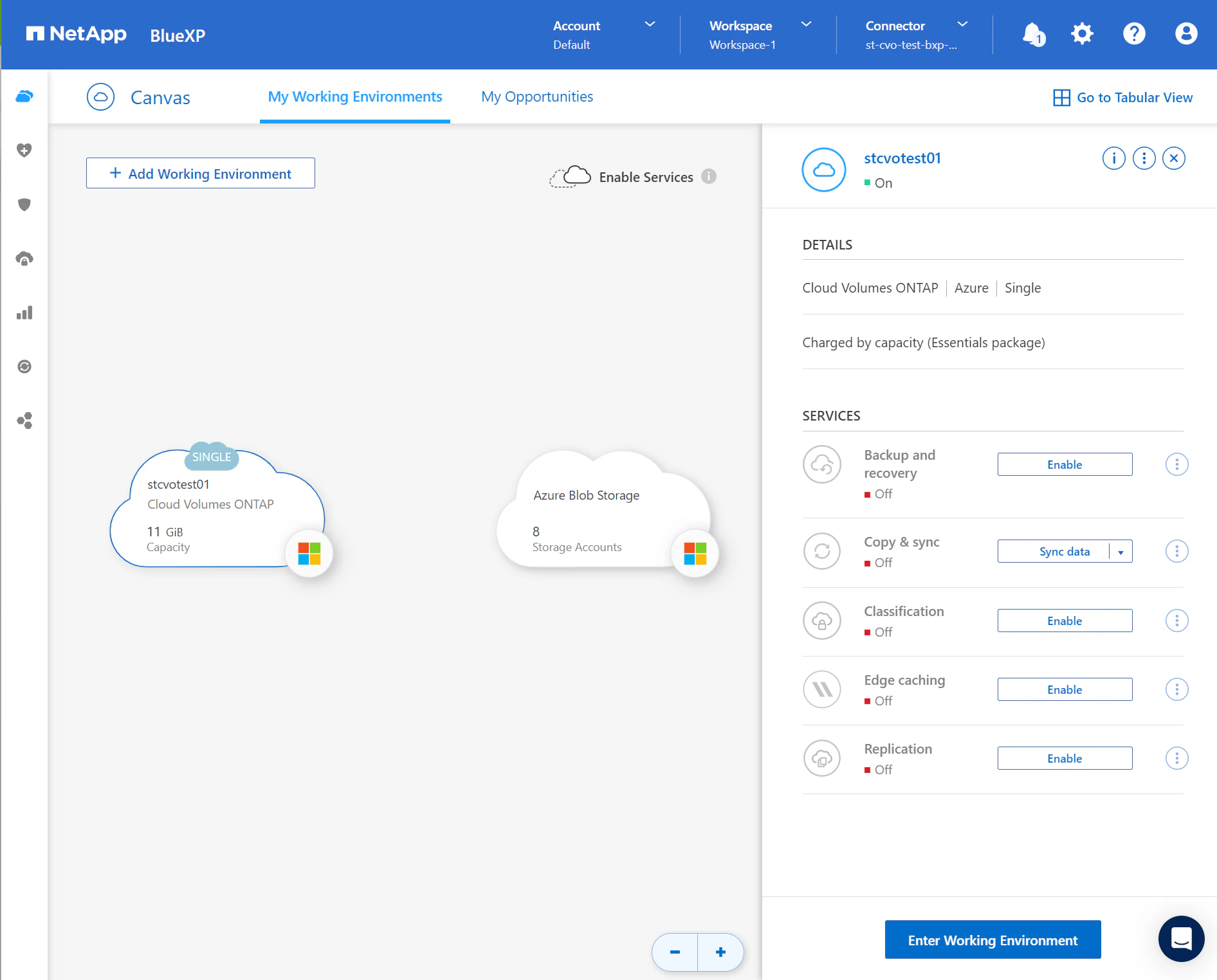

このCVOを選択すると、ここから色々なサービスを有効化できるようです。そして「Enter Working Environment」をクリックしてみます。

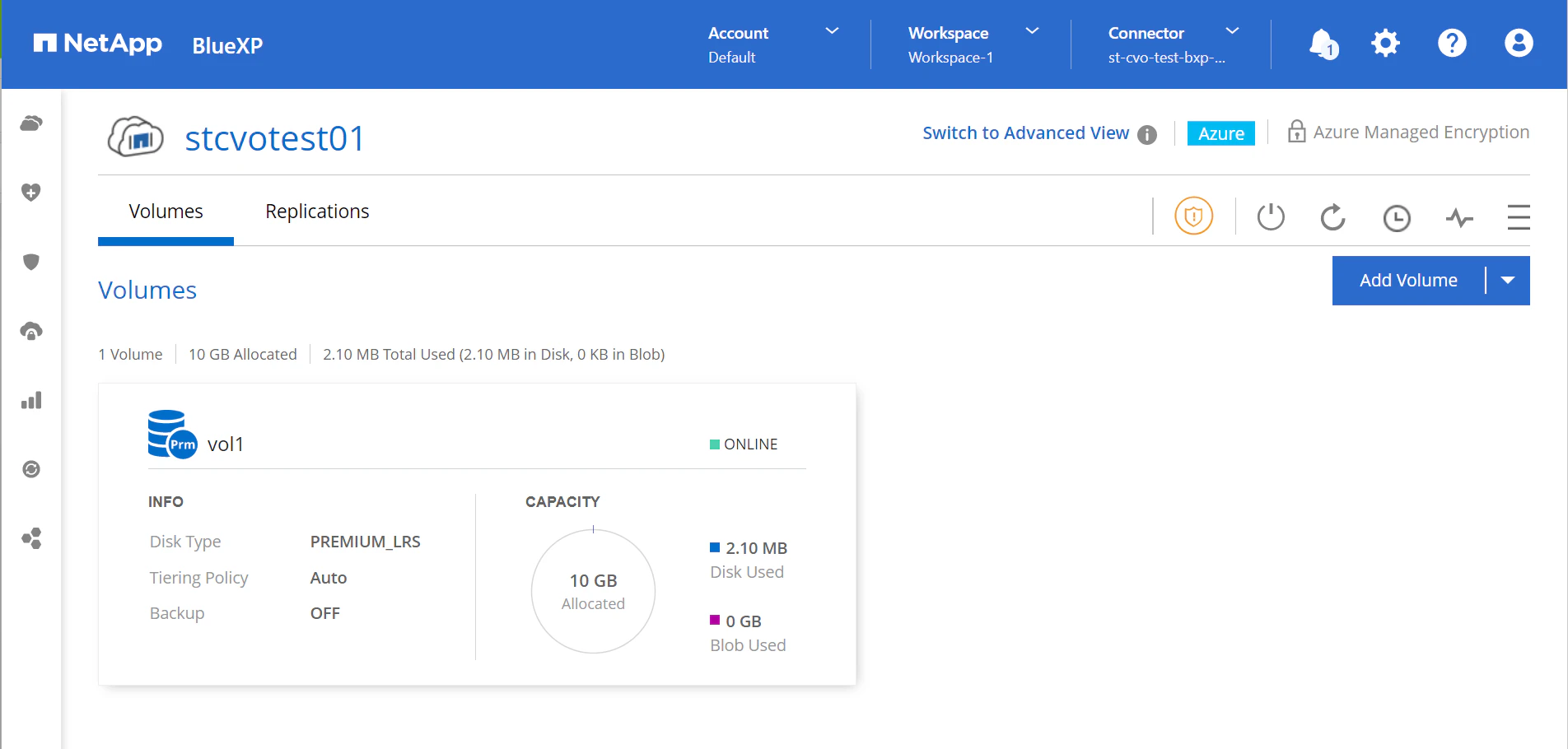

ここでボリュームを追加したり拡張したりといった操作ができます。そして「Switch to Advanced View」をクリックしてみます。

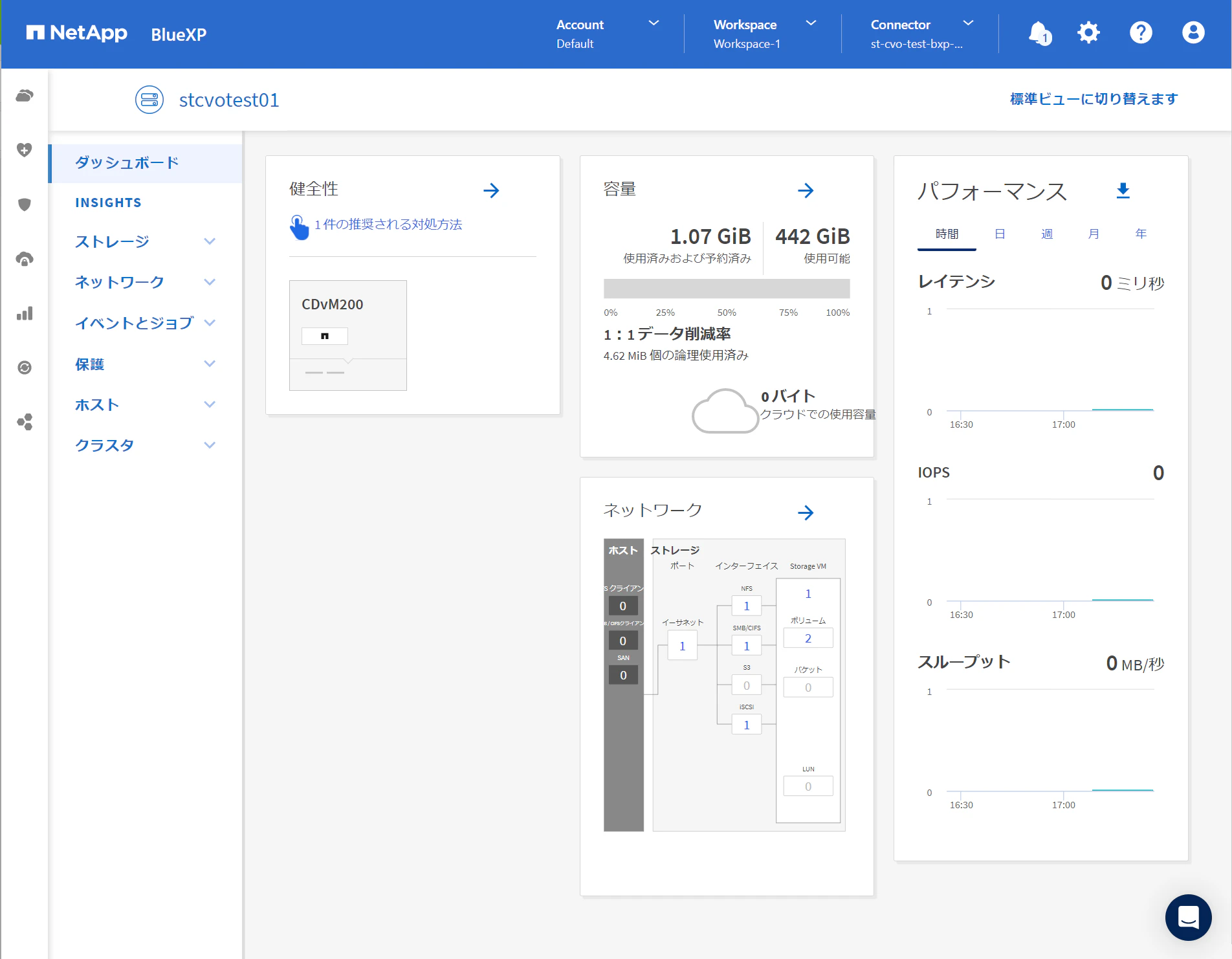

ONTAPの標準GUIである「System Manager」の画面が表示されました。ここで詳細な設定が可能になります。

まとめ

BlueXPを使ってAzure上にCVOをデプロイしてみました。
今回はCVOをデプロイしただけですが、BlueXPはオンプレミスのNetAppのストレージとパブリッククラウドにまたがるNetAppのストレージサービスを一元管理することができるので、クラウドをまたいだレプリケーションなども今後機会があれば試してみたいと思います。

参考URL

BlueXP/CVO関連のQiita記事
