NetApp BlueXPを使ってAzure上にCloud Volumes ONTAPをデプロイしてみた（BlueXPのセットアップ編）

Last updated at 2023-02-16Posted at 2023-02-16

はじめに

本記事では、NetAppのストレージやクラウドサービスを一元管理することができるコントロールプレーンであるNetApp BlueXPを使って、Azure上にCloud Volumes ONTAPをデプロイする手順をご紹介します。
長くなってしまったので2回に分けて投稿します。今回はBlueXPのセットアップ編です。後編の「CVOのデプロイ編」はこちら。

キーワード

NeApp BlueXP

NetApp BlueXP（以下、BlueXP）はオンプレミスのNetAppのストレージとパブリッククラウド（AWS、Azure、Google Cloud）にまたがるNetAppのストレージサービスを一元管理したり、NetAppが提供する様々なデータ管理サービスを利用することができるSaaS型のコントロールプレーンです。
BlueXP自体は無償で利用することができ、付随する機能（サービス）によってそれぞれの機能（サービス）に対するコストが発生するという仕組みです。
BlueXPでストレージを管理するには、BlueXP Connectorという管理用のコンポーネントが必要となってきます。これはVM上で稼働します。
今回のお目当てであるCloud Volumes ONTAPはBlueXPからデプロイ・管理する必要があるので、本記事ではこのBlueXPのセットアップとBlueXP Connectorのデプロイから実施していきます。

Cloud Volumes ONTAP

Cloud Volumes ONTAP（以下、CVO）は、NetAppのストレージに搭載されているストレージ専用OSであるONTAPをパブリッククラウド（AWS、Azure、Google Cloud）のIaaS上にデプロイすることができるサービスです。
これにより、ONTAPが持つSnapshotや重複排除・圧縮、シンプロビジョニング、階層化などのストレージ管理機能を使って、パブリッククラウド上のストレージ管理を一元化したり、コストを削減したりといったことが可能になります。
今回はAzure上にデプロイしていきますが、AWSやGoogle CloudへのCVOのデプロイも含めて、BlueXP/CVOに関するQiita記事を本記事の最後にまとめています。興味があればご覧ください。

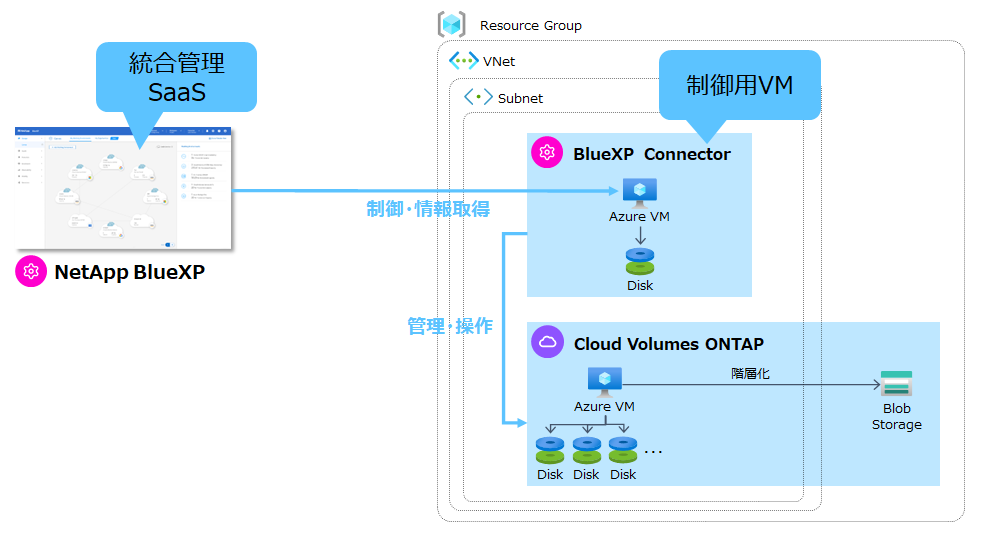

構成イメージ

最終的な構成イメージはこのような形になります。本記事ではこのCVO以外の部分を作っていきます。

やってみた

事前準備

まず、BlueXP connectorやCVOをデプロイするためのAzureの環境が必要です。以下を事前に準備する必要があります。
- Azureアカウント
- リソースグループ
- VNet
- サブネット
- Azureアカウントの権限まわりの設定
というわけで、早速上記の準備から取り掛かっていきます。
個人的に、これまでAzure CLIを使ったことがほぼなかったので、勉強を兼ねて今回はAzure CLIでやってみました。

2023年2月中旬に実施した際の手順です。今後手順等が変わったらすみません。

Azureアカウントにログイン

Azureのアカウントにログインします。

コマンド

az login

実行結果

A web browser has been opened at https://login.microsoftonline.com/organizations/oauth2/v2.0/authorize. Please continue the login in the web browser. If no web browser is available or if the web browser fails to open, use device code flow with `az login --use-device-code`.

Webブラウザのログイン画面が起動するのでログインします。

リソースグループの作成

リソースグループを作成します。

コマンド

az group create --name st-cvo-test --location japaneast

実行結果

{
  "id": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/resourceGroups/st-cvo-test",
  "location": "japaneast",
  "managedBy": null,
  "name": "st-cvo-test",
  "properties": {
    "provisioningState": "Succeeded"
  },
  "tags": null,
  "type": "Microsoft.Resources/resourceGroups"
}

リソースグループが作成されていることを確認します。作成されていました。

コマンド

az group list --query "[?name=='st-cvo-test']" --output table

実行結果

Name         Location
-----------  ----------
st-cvo-test  japaneast

VNet、サブネットの作成

VNetとサブネットを作成します。

コマンド

az network vnet create --name st-cvo-test-vnet --resource-group st-cvo-test --address-prefixes 10.0.0.0/16 --subnet-name st-cvo-test-subnet1 --subnet-prefixes 10.0.0.0/24

実行結果

{
  "newVNet": {
    "addressSpace": {
      "addressPrefixes": [
        "10.0.0.0/16"
      ]
    },
    "enableDdosProtection": false,
    "etag": "W/\"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx\"",
    "id": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/resourceGroups/st-cvo-test/providers/Microsoft.Network/virtualNetworks/st-cvo-test-vnet",
    "location": "japaneast",
    "name": "st-cvo-test-vnet",
    "provisioningState": "Succeeded",
    "resourceGroup": "st-cvo-test",
    "resourceGuid": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
    "subnets": [
      {
        "addressPrefix": "10.0.0.0/24",
        "delegations": [],
        "etag": "W/\"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx\"",
        "id": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/resourceGroups/st-cvo-test/providers/Microsoft.Network/virtualNetworks/st-cvo-test-vnet/subnets/st-cvo-test-subnet1",
        "name": "st-cvo-test-subnet1",
        "privateEndpointNetworkPolicies": "Disabled",
        "privateLinkServiceNetworkPolicies": "Enabled",
        "provisioningState": "Succeeded",
        "resourceGroup": "st-cvo-test",
        "type": "Microsoft.Network/virtualNetworks/subnets"
      }
    ],
    "type": "Microsoft.Network/virtualNetworks",
    "virtualNetworkPeerings": []
  }
}

VNetとサブネットが作成されていることを確認します。作成されていました。

コマンド

az network vnet list --query "[?name=='st-cvo-test-vnet']"

実行結果

[
  {
    "addressSpace": {
      "addressPrefixes": [
        "10.0.0.0/16"
      ]
    },
    "enableDdosProtection": false,
    "etag": "W/\"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx\"",
    "id": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/resourceGroups/st-cvo-test/providers/Microsoft.Network/virtualNetworks/st-cvo-test-vnet",
    "location": "japaneast",
    "name": "st-cvo-test-vnet",
    "provisioningState": "Succeeded",
    "resourceGroup": "st-cvo-test",
    "resourceGuid": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
    "subnets": [
      {
        "addressPrefix": "10.0.0.0/24",
        "delegations": [],
        "etag": "W/\"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx\"",
        "id": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/resourceGroups/st-cvo-test/providers/Microsoft.Network/virtualNetworks/st-cvo-test-vnet/subnets/st-cvo-test-subnet1",
        "name": "st-cvo-test-subnet1",
        "privateEndpointNetworkPolicies": "Disabled",
        "privateLinkServiceNetworkPolicies": "Enabled",
        "provisioningState": "Succeeded",
        "resourceGroup": "st-cvo-test",
        "type": "Microsoft.Network/virtualNetworks/subnets"
      }
    ],
    "type": "Microsoft.Network/virtualNetworks",
    "virtualNetworkPeerings": []
  }
]

Azureアカウントの権限設定（カスタムロールの作成と割り当て）

以下のJSONファイルを作成します。"AssignableScopes"のサブスクリプションIDは環境に合わせて修正します。

bluexp-custom-role.json

{
    "Name": "BlueXP Conn SetupAsService",
    "Actions": [
        "Microsoft.Compute/disks/delete",
        "Microsoft.Compute/disks/read",
        "Microsoft.Compute/disks/write",
        "Microsoft.Compute/locations/operations/read",
        "Microsoft.Compute/operations/read",
        "Microsoft.Compute/virtualMachines/instanceView/read",
        "Microsoft.Compute/virtualMachines/read",
        "Microsoft.Compute/virtualMachines/write",
        "Microsoft.Compute/virtualMachines/delete",
        "Microsoft.Compute/virtualMachines/extensions/write",
        "Microsoft.Compute/virtualMachines/extensions/read",
        "Microsoft.Compute/availabilitySets/read",
        "Microsoft.Network/locations/operationResults/read",
        "Microsoft.Network/locations/operations/read",
        "Microsoft.Network/networkInterfaces/join/action",
        "Microsoft.Network/networkInterfaces/read",
        "Microsoft.Network/networkInterfaces/write",
        "Microsoft.Network/networkInterfaces/delete",
        "Microsoft.Network/networkSecurityGroups/join/action",
        "Microsoft.Network/networkSecurityGroups/read",
        "Microsoft.Network/networkSecurityGroups/write",
        "Microsoft.Network/virtualNetworks/checkIpAddressAvailability/read",
        "Microsoft.Network/virtualNetworks/read",
        "Microsoft.Network/virtualNetworks/subnets/join/action",
        "Microsoft.Network/virtualNetworks/subnets/read",
        "Microsoft.Network/virtualNetworks/subnets/virtualMachines/read",
        "Microsoft.Network/virtualNetworks/virtualMachines/read",
        "Microsoft.Network/publicIPAddresses/write",
        "Microsoft.Network/publicIPAddresses/read",
        "Microsoft.Network/publicIPAddresses/delete",
        "Microsoft.Network/networkSecurityGroups/securityRules/read",
        "Microsoft.Network/networkSecurityGroups/securityRules/write",
        "Microsoft.Network/networkSecurityGroups/securityRules/delete",
        "Microsoft.Network/publicIPAddresses/join/action",
        "Microsoft.Network/locations/virtualNetworkAvailableEndpointServices/read",
        "Microsoft.Network/networkInterfaces/ipConfigurations/read",
        "Microsoft.Resources/deployments/operations/read",
        "Microsoft.Resources/deployments/read",
        "Microsoft.Resources/deployments/delete",
        "Microsoft.Resources/deployments/cancel/action",
        "Microsoft.Resources/deployments/validate/action",
        "Microsoft.Resources/resources/read",
        "Microsoft.Resources/subscriptions/operationresults/read",
        "Microsoft.Resources/subscriptions/resourceGroups/delete",
        "Microsoft.Resources/subscriptions/resourceGroups/read",
        "Microsoft.Resources/subscriptions/resourcegroups/resources/read",
        "Microsoft.Resources/subscriptions/resourceGroups/write",
        "Microsoft.Authorization/roleDefinitions/write",
        "Microsoft.Authorization/roleAssignments/write",
        "Microsoft.MarketplaceOrdering/offertypes/publishers/offers/plans/agreements/read",
        "Microsoft.MarketplaceOrdering/offertypes/publishers/offers/plans/agreements/write",
        "Microsoft.Network/networkSecurityGroups/delete",
        "Microsoft.Storage/storageAccounts/delete",
        "Microsoft.Storage/storageAccounts/write",
        "Microsoft.Resources/deployments/write",
        "Microsoft.Resources/deployments/operationStatuses/read",
        "Microsoft.Authorization/roleAssignments/read"
    ],
    "NotActions": [],
    "AssignableScopes": [
        "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx"
    ],
    "Description": "BlueXP Conn SetupAsService",
    "IsCustom": "true"
}

カスタムロールを作成します。

コマンド

az role definition create --role-definition bluexp-custom-role.json

実行結果

{
  "assignableScopes": [
    "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx"
  ],
  "description": "BlueXP Conn SetupAsService",
  "id": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/providers/Microsoft.Authorization/roleDefinitions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
  "name": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
  "permissions": [
    {
      "actions": [
        "Microsoft.Compute/disks/delete",
        "Microsoft.Compute/disks/read",
        "Microsoft.Compute/disks/write",
        "Microsoft.Compute/locations/operations/read",
        "Microsoft.Compute/operations/read",
        "Microsoft.Compute/virtualMachines/instanceView/read",
        "Microsoft.Compute/virtualMachines/read",
        "Microsoft.Compute/virtualMachines/write",
        "Microsoft.Compute/virtualMachines/delete",
        "Microsoft.Compute/virtualMachines/extensions/write",
        "Microsoft.Compute/virtualMachines/extensions/read",
        "Microsoft.Compute/availabilitySets/read",
        "Microsoft.Network/locations/operationResults/read",
        "Microsoft.Network/locations/operations/read",
        "Microsoft.Network/networkInterfaces/join/action",
        "Microsoft.Network/networkInterfaces/read",
        "Microsoft.Network/networkInterfaces/write",
        "Microsoft.Network/networkInterfaces/delete",
        "Microsoft.Network/networkSecurityGroups/join/action",
        "Microsoft.Network/networkSecurityGroups/read",
        "Microsoft.Network/networkSecurityGroups/write",
        "Microsoft.Network/virtualNetworks/checkIpAddressAvailability/read",
        "Microsoft.Network/virtualNetworks/read",
        "Microsoft.Network/virtualNetworks/subnets/join/action",
        "Microsoft.Network/virtualNetworks/subnets/read",
        "Microsoft.Network/virtualNetworks/subnets/virtualMachines/read",
        "Microsoft.Network/virtualNetworks/virtualMachines/read",
        "Microsoft.Network/publicIPAddresses/write",
        "Microsoft.Network/publicIPAddresses/read",
        "Microsoft.Network/publicIPAddresses/delete",
        "Microsoft.Network/networkSecurityGroups/securityRules/read",
        "Microsoft.Network/networkSecurityGroups/securityRules/write",
        "Microsoft.Network/networkSecurityGroups/securityRules/delete",
        "Microsoft.Network/publicIPAddresses/join/action",
        "Microsoft.Network/locations/virtualNetworkAvailableEndpointServices/read",
        "Microsoft.Network/networkInterfaces/ipConfigurations/read",
        "Microsoft.Resources/deployments/operations/read",
        "Microsoft.Resources/deployments/read",
        "Microsoft.Resources/deployments/delete",
        "Microsoft.Resources/deployments/cancel/action",
        "Microsoft.Resources/deployments/validate/action",
        "Microsoft.Resources/resources/read",
        "Microsoft.Resources/subscriptions/operationresults/read",
        "Microsoft.Resources/subscriptions/resourceGroups/delete",
        "Microsoft.Resources/subscriptions/resourceGroups/read",
        "Microsoft.Resources/subscriptions/resourcegroups/resources/read",
        "Microsoft.Resources/subscriptions/resourceGroups/write",
        "Microsoft.Authorization/roleDefinitions/write",
        "Microsoft.Authorization/roleAssignments/write",
        "Microsoft.MarketplaceOrdering/offertypes/publishers/offers/plans/agreements/read",
        "Microsoft.MarketplaceOrdering/offertypes/publishers/offers/plans/agreements/write",
        "Microsoft.Network/networkSecurityGroups/delete",
        "Microsoft.Storage/storageAccounts/delete",
        "Microsoft.Storage/storageAccounts/write",
        "Microsoft.Resources/deployments/write",
        "Microsoft.Resources/deployments/operationStatuses/read",
        "Microsoft.Authorization/roleAssignments/read"
      ],
      "dataActions": [],
      "notActions": [],
      "notDataActions": []
    }
  ],
  "roleName": "BlueXP Conn SetupAsService",
  "roleType": "CustomRole",
  "type": "Microsoft.Authorization/roleDefinitions"
}

カスタムロールが作成されていることを確認します。作成されていました。

コマンド

az role definition list --name "BlueXP Conn SetupAsService" --output table

実行結果

Name                        Type                                     Description
--------------------------  ---------------------------------------  --------------------------
BlueXP Conn SetupAsService  Microsoft.Authorization/roleDefinitions  BlueXP Conn SetupAsService

ユーザー（もしくはグループ）にカスタムロールを割り当てます。グループの場合はassigneeに対象グループのオブジェクトIDを指定します。

コマンド

az role assignment create --assignee "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx" --role "BlueXP Conn SetupAsService" --subscription "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx"

実行結果

{
  "canDelegate": null,
  "condition": null,
  "conditionVersion": null,
  "description": null,
  "id": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/providers/Microsoft.Authorization/roleAssignments/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
  "name": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
  "principalId": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
  "principalType": "Group",
  "roleDefinitionId": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/providers/Microsoft.Authorization/roleDefinitions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
  "scope": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
  "type": "Microsoft.Authorization/roleAssignments"
}

カスタムロールが割り当てられていることを確認します。割り当てられていました。

コマンド

az role assignment list --role "BlueXP Conn SetupAsService"

実行結果

[
  {
    "canDelegate": null,
    "condition": null,
    "conditionVersion": null,
    "description": null,
    "id": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/providers/Microsoft.Authorization/roleAssignments/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
    "name": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
    "principalId": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
    "principalName": "XXXXX",
    "principalType": "Group",
    "roleDefinitionId": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx/providers/Microsoft.Authorization/roleDefinitions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
    "roleDefinitionName": "BlueXP Conn SetupAsService",
    "scope": "/subscriptions/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
    "type": "Microsoft.Authorization/roleAssignments"
  }
]

これでBlueXP ConnectorをAzure上にデプロイするために必要なAzure側の環境が整いました。

BlueXPのセットアップ

BlueXP connectorのネットワーク要件はこちらに記載の通りです。簡単に言うと、アウトバウンドのインターネットアクセスと、CVOなどの管理対象ストレージがあるネットワークへのアクセスが必要です。
今回は、BlueXP connectorとCVOは同じサブネット内にデプロイします。

BlueXPへのログイン

WebブラウザでBlueXPコンソールにアクセスしてログインします。

BlueXPのアカウントを作成していなければ、こちらの手順に従ってサインアップします。

ログインが完了すると、このようなcanvas画面になります。
Workspaceを新たに作成したり、ユーザーを追加できたりしますが、今回は割愛してデフォルトのワークスペース「Workspace-1」を使用します。

BlueXP Connectorのデプロイ

BlueXPコンソールの画面上部から「Connector」のドロップダウンをクリックし、「Add Connector」を選択します。「Create your first Connector」でもいいです。
BlueXP Connectorをデプロイするクラウドプロバイダを選択します。今回はAzure上にデプロイするので「Microsoft Azure」を選択して、「Continue」をクリックします。
権限やネットワークの設定などの事前準備は先ほど完了しているので、「Skip Deployment」をクリックします。
Azureのアカウントへのログイン画面が表示されるのでログインします。
「Virtual Machine Authentication」の画面で以下の情報を入力し、「Next」をクリックします。
- Subscription: 任意のサブスクリプション
- Location: VNetを作成したAzureのリージョン
- Resource Group: Use Existing - 事前準備で作成したリソースグループを選択
- Authentication Method: 任意の方法を設定
「Details」の画面で以下の情報を入力し、「Next」をクリックします。
- Connector Instance Name: 任意の名前
- Tag: 今回は割愛
- Connector Role: 今回は「Create」にて新規作成。
「Network」の画面で以下の情報を入力し、「Next」をクリックします。
- Connectivity
  - VNet: 事前準備で作成したVNET
  - Subnet: 事前準備で作成したサブネット
  - Public IP: Enable
- Proxy Configuration: 今回は設定しない

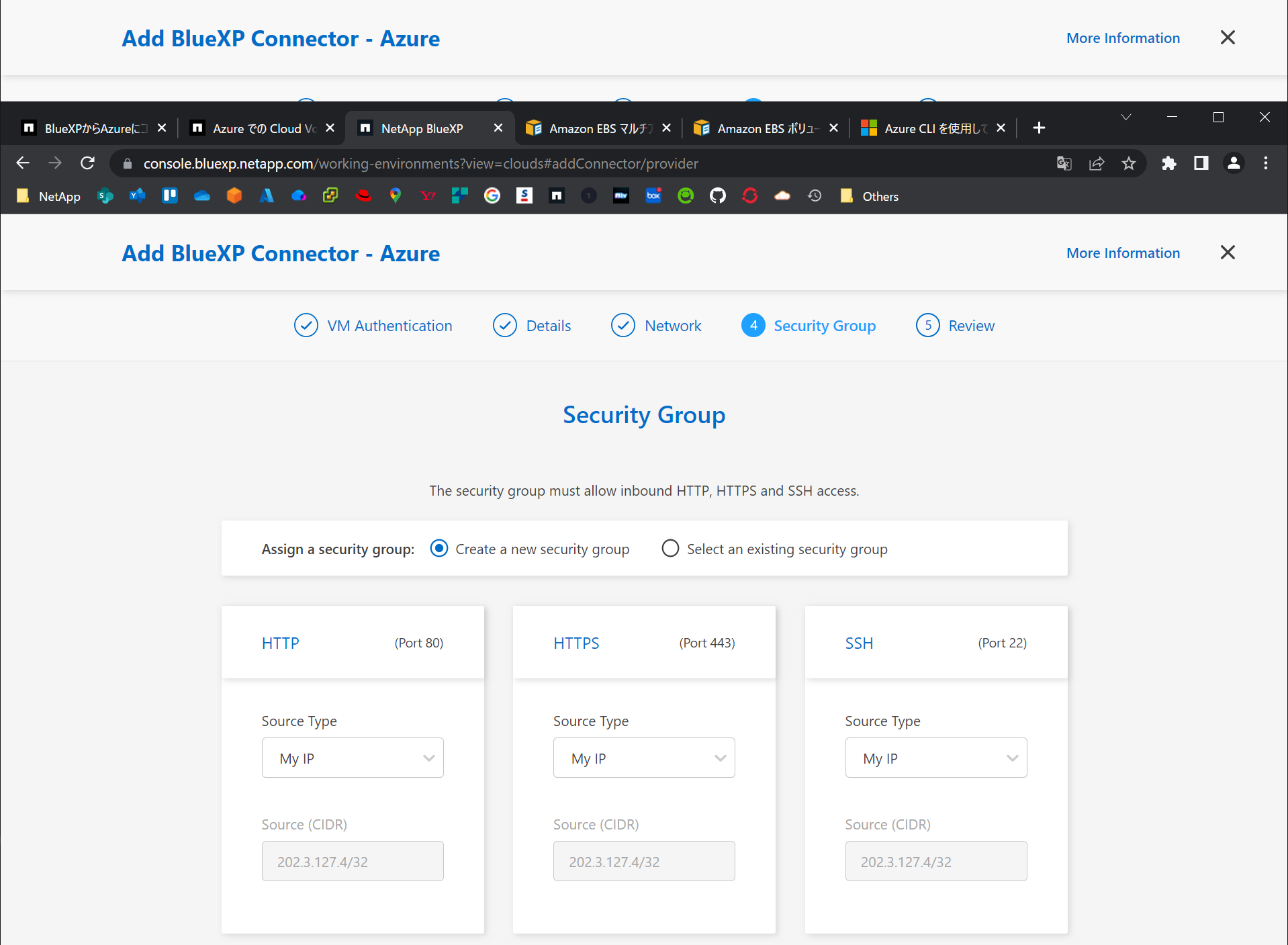

「Security Group」の画面で以下の情報を入力し、「Next」をクリックします。
- Assign a security group: Create a new security group
  - 今回はHTTP/HTTPS/SSHともSource Typeに「My IP」を選択
「Review」画面で設定内容を確認して、「Add」をクリックします。
デプロイが開始されました。約7分かかるということなので待ちましょう。
デプロイが完了しました。「Continue」をクリックします。
canvas画面に戻り、「Connector」に今回作成したConnector名が表示されていることを確認します。
以上でBlueXPのセットアップは完了です。
