@ohayota(Yota Nakamura)in株式会社函館ラボラトリ

【Bラボデジタルサイネージ19】起動画面を表示する「LaunchingScreenModule」

Last updated at Posted at 2021-11-12

本記事は、株式会社 函館ラボラトリが運営する「Bラボ」における、大人向け「看板アプリ（デジタルサイネージ）を作るコース」用教材テキストです。

  1. 【Bラボデジタルサイネージ1】Processing+ラズパイでデジタルサイネージを作る！
  2. 【Bラボデジタルサイネージ2】ラズパイ初期設定
  3. 【Bラボデジタルサイネージ3】準備プログラム作成＆機能実現の方針決定
  4. 【Bラボデジタルサイネージ4】レイアウトの基準になるグリッドを表示する「GridModule」
  5. 【Bラボデジタルサイネージ5】レイアウトの基準になる枠を表示する「PlaceholderModule」
  6. 【Bラボデジタルサイネージ6】画像を全画面表示する「FullImageModule」
  7. 【Bラボデジタルサイネージ7】ページの自動切り替え
  8. 【Bラボデジタルサイネージ8】設置されている場所の名前を表示する「LocationModule」
  9. 【Bラボデジタルサイネージ9】現在の時間を表示する「DateModule」
  10. 【Bラボデジタルサイネージ10】ページ切り替えの時間が分かる「ProgressBarModule」
  11. 【Bラボデジタルサイネージ11】現在の表示中のページが分かる「PageControlModule」
  12. 【Bラボデジタルサイネージ12】現在の天気を表示する「WeatherRModule」
  13. 【Bラボデジタルサイネージ13】直近2件のバス時刻表を表示する「BusRModule」
  14. 【Bラボデジタルサイネージ14】ごみ出しカレンダーを表示する「GomiRModule」
  15. 【Bラボデジタルサイネージ15】（発展編）ツイートを表示する「TwitterRModule」
  16. 【Bラボデジタルサイネージ16】開店／閉店を表示する「OpenCloseRModule」
  17. 【Bラボデジタルサイネージ17】部屋の温度を表示する「TemperatureRModule」
  18. 【Bラボデジタルサイネージ18】部屋の明るさを表示する「BrightnessRModule」
  19. 【Bラボデジタルサイネージ19】起動画面を表示する「LaunchingScreenModule」（本記事）
  20. 【Bラボデジタルサイネージ20】RModuleの影を実装

作るもの

現状は起動時に何も表示されない状態のため、データの読み込みが完了するまでの間、起動画面を表示できるようにします。


現状の初期化処理

これまでの記事を通して実装した各機能の実現のため、多くの画像をデジタルサイネージに使用しました。
しかし画像の読み込みやWeb APIの利用といった処理は、完了するまでに時間がかかります。

現状の関数setup()内での初期化は、関数initialize()を呼ぶことで実現しています。

DigitalSignage.pde
void setup() {
  frameRate(1);
  noCursor();
  colorMode(HSB, 360, 100, 100, 100);
  WHITE_COLOR = color(0, 0, 100);
  NEARLY_WHITE_COLOR = color(100, 2, 98);
  NEARLY_GREEN_COLOR = color(100, 5, 98);
  BLACK_COLOR = color(0, 0, 0);
  LIGHT_COLOR = color(0, 0, 80);
  GRAY_COLOR = color(0, 0, 50);
  GREEN_COLOR = color(150, 100, 60);

  textFont(createFont("NotoSansCJKjp-Bold", 32));

  background = pImageCut(loadImage("background.jpg"), CENTER, CENTER, width, height);

  GPIO.pinMode(SWITCH_PIN, GPIO.INPUT);
  i2c = new I2C(I2C.list()[0]);
  spi = new SPI(SPI.list()[0]);
  spi.settings(500000, SPI.MSBFIRST, SPI.MODE0);

  initialize();
}

関数initialize()では、すべてのモジュールで使うデータを用意するため、実行完了まで多くの時間を要します。
これは、initialize()を実行完了するまで、関数draw()が実行されない（なにも画面に描画されない）ということを意味します。

起動画面を実現するには、画面の描画のためにdraw()を実行しつつ、initialize()でのデータ初期化を並行して実行する必要があります。
そこで、データ初期化を描画と並行して実行するために、「非同期処理」を実装してみます。

非同期処理を用いた初期化

Processingでは、関数thread()を使うことで、非同期処理が実現できます。
たとえば、関数initialize()が定義されている状態で、以下のように書くとします。

例
thread("initialize");

上の例だと、関数initialize()の処理を、描画処理と並行して実行することになります。
これを踏まえて関数setup()を書き換えます。

DigitalSignage.pde
void setup() {
  frameRate(1);
  noCursor();
  colorMode(HSB, 360, 100, 100, 100);
  WHITE_COLOR = color(0, 0, 100);
  NEARLY_WHITE_COLOR = color(100, 2, 98);
  NEARLY_GREEN_COLOR = color(100, 5, 98);
  BLACK_COLOR = color(0, 0, 0);
  LIGHT_COLOR = color(0, 0, 80);
  GRAY_COLOR = color(0, 0, 50);
  GREEN_COLOR = color(150, 100, 60);

  textFont(createFont("NotoSansCJKjp-Bold", 32));

  background = pImageCut(loadImage("background.jpg"), CENTER, CENTER, width, height);

  GPIO.pinMode(SWITCH_PIN, GPIO.INPUT);
  i2c = new I2C(I2C.list()[0]);
  spi = new SPI(SPI.list()[0]);
  spi.settings(500000, SPI.MSBFIRST, SPI.MODE0);

  thread("initialize"); /* 変更 */
}

これで、関数initialize()はsetup()内で実行されますが、関数setup()はinitialize()の終了を待たずに終了するようになりました。
initialize()が実行中でも、並行して関数draw()の描画が実行されることになります。

（この時点で実行しても、まだエラーになります。）

どこまで初期化されたかを管理


起動画面の「カレンダー取得」「画像取得」など、どこまで読み込みが済んだか（初期化されたか）を示すために、状態管理用の変数を宣言します。

DigitalSignage.pde
/* 略 */

int nowPageID = 0;

/* ここから追加 */
// 起動画面用の初期化済フラグ
boolean isInitializedImages = false;
boolean isInitializedDates = false;
boolean isInitializedWeather = false;
boolean isInitializedBus = false;
boolean isInitializedGomi = false;
boolean isInitializedTwitter = false;
/* ここまで追加 */

final String AD_PATH = "ad/";

/* 略 */

読み込みが完了した項目の値をtrueに変えるよう、関数initialize()に追記します。

Initialize.pde
void initialize() {
  initializeDate();
  isInitializedDates = true; /* 追加 */

  initializeImage();
  initializeGrid();
  initializePlaceholder();
  initializeRModuleBackground();
  isInitializedImages = true; /* 追加 */

  isUpdatedWeather = updateWeather();
  isInitializedWeather = true; /* 追加 */

  isUpdatedBus = updateBus();
  isInitializedBus = true; /* 追加 */

  isUpdatedGomi = updateGomi();
  isInitializedGomi = true; /* 追加 */

  isUpdatedTwitter = updateTwitter();
  isInitializedTwitter = true; /* 追加 */

  isUpdatedOpenClose = updateOpenClose();
  isUpdatedTemperature = updateTemperature();
  isUpdatedBrightness = updateBrightness();
}

LaunchingScreenModuleの描画

新しくM_LaunchingScreen.pdeを作り、関数drawLaunchingScreenModule()を定義します。

M_LaunchingScreen.pde
void drawLaunchingScreenModule() {

}

背景画像と「DIGITAL SIGNAGE」の文字、設置場所を表示します。

M_LaunchingScreen.pde
void drawLaunchingScreenModule() {
  /* ここから追加 */
  drawFullImageModule(background);

  drawText(CENTER, BASELINE, GREEN_COLOR, 148, "DIGITAL SIGNAGE", width/2, height/2-380);
  drawText(CENTER, BASELINE, BLACK_COLOR, 48, LOCATION, width/2, height/2-180);
  stroke(BLACK_COLOR);
  strokeWeight(5);
  noFill();
  line(300, height/2-200, width-300, height/2-200);
  /* ここまで追加 */
}

「カレンダー取得」「画像取得」など、どこまで読み込みが済んだかを表示する部分を作ります。
読み込みが済んだ項目は緑色、そうでない項目は黒色の文字で表示します。

M_LaunchingScreen.pde
void drawLaunchingScreenModule() {
  drawFullImageModule(background);

  drawText(CENTER, BASELINE, GREEN_COLOR, 148, "DIGITAL SIGNAGE", width/2, height/2-380);
  drawText(CENTER, BASELINE, BLACK_COLOR, 48, LOCATION, width/2, height/2-180);
  stroke(BLACK_COLOR);
  strokeWeight(5);
  noFill();
  line(300, height/2-200, width-300, height/2-200);

  /* ここから追加 */
  if (isInitializedDates) {
    drawText(CENTER, BASELINE, GREEN_COLOR, 36, "カレンダー取得", width/2, height/2+40);
  } else {
    drawText(CENTER, BASELINE, BLACK_COLOR, 36, "カレンダー取得", width/2, height/2+40);
  }

  if (isInitializedImages) {
    drawText(CENTER, BASELINE, GREEN_COLOR, 36, "画像取得", width/2, height/2+100);
  } else {
    drawText(CENTER, BASELINE, BLACK_COLOR, 36, "画像取得", width/2, height/2+100);
  }

  if (isInitializedWeather) {
    drawText(CENTER, BASELINE, GREEN_COLOR, 36, "天気情報取得", width/2, height/2+160);
  } else {
    drawText(CENTER, BASELINE, BLACK_COLOR, 36, "天気情報取得", width/2, height/2+160);
  }

  if (isInitializedBus) {
    drawText(CENTER, BASELINE, GREEN_COLOR, 36, "バス情報取得", width/2, height/2+220);
  } else {
    drawText(CENTER, BASELINE, BLACK_COLOR, 36, "バス情報取得", width/2, height/2+220);
  }

  if (isInitializedGomi) {
    drawText(CENTER, BASELINE, GREEN_COLOR, 36, "ごみカレンダー取得", width/2, height/2+280);
  } else {
    drawText(CENTER, BASELINE, BLACK_COLOR, 36, "ごみカレンダー取得", width/2, height/2+280);
  }

  if (isInitializedTwitter) {
    drawText(CENTER, BASELINE, GREEN_COLOR, 36, "ツイート取得", width/2, height/2+340);
  } else {
    drawText(CENTER, BASELINE, BLACK_COLOR, 36, "ツイート取得", width/2, height/2+340);
  }
  /* ここまで追加 */
}

起動画面を示すページ番号は-1として扱います。
ページ番号の初期値を変更します。

DigitalSignage.pde
int nowPageID = -1; /* 変更 */

データの初期化が終わった後に、ページ番号が-1から0になるようにします。

Initialize.pde
void initialize() {
  initializeDate();
  isInitializedDates = true;

  initializeImage();
  initializeGrid();
  initializePlaceholder();
  initializeRModuleBackground();
  isInitializedImages = true;

  isUpdatedWeather = updateWeather();
  isInitializedWeather = true;

  isUpdatedBus = updateBus();
  isInitializedBus = true;

  isUpdatedGomi = updateGomi();
  isInitializedGomi = true;

  isUpdatedTwitter = updateTwitter();
  isInitializedTwitter = true;

  isUpdatedOpenClose = updateOpenClose();
  isUpdatedTemperature = updateTemperature();
  isUpdatedBrightness = updateBrightness();

  updateNowPageID(true); /* 追加 */
}

関数draw()内で、ページ番号が-1の場合に対応できるよう条件分岐を書きます。

DigitalSignage.pde
void draw() {
  /* ここから変更 */
  if (nowPageID == -1) {
    drawLaunchingScreenModule();
  } else {
    updateDatas();
    drawModules();
  }
  /* ここまで変更 */
}

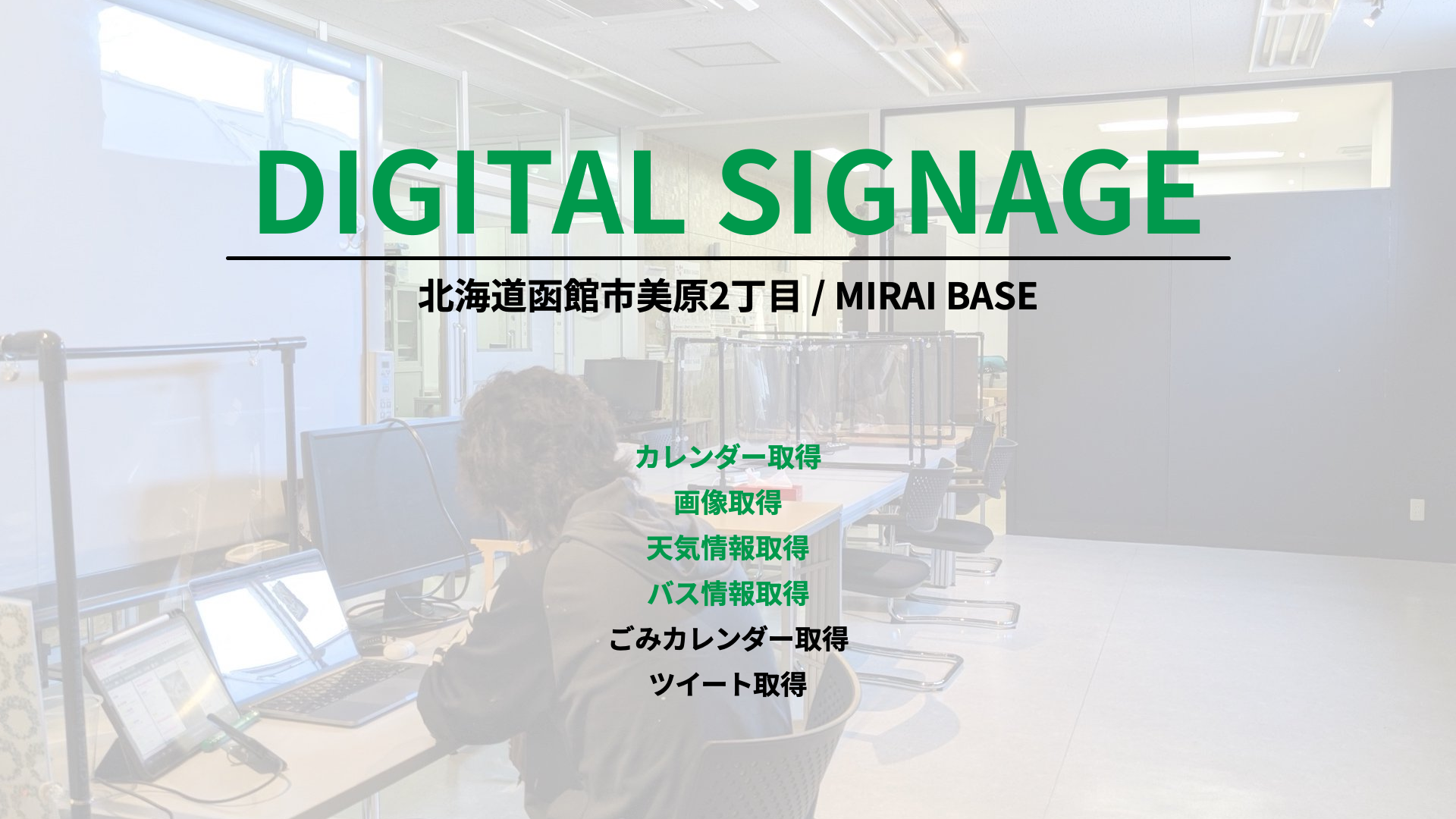

ここまで記述して実行してみると、読み込みが終わるまで起動画面が表示され、読み込みが終われば画面が切り替わるようになります。


最後に

これで、起動画面を表示する「LaunchingScreenModule」が実装できました。
このシリーズは、次の記事で最後になります。
最後に**RModuleに影を実装**してみましょう。
