長く維持されるシステム構成図のつくりかた〜 PlantUML で継続的に AWS/GCP/Azure アーキテクチャ図をメンテする仕組み〜

Last updated at 2024-09-28Posted at 2021-12-20

更新履歴

2024/09/28: 以下を更新しました。
- AWS アイコン最新バージョンについて（2024/09/28 時点）
- Mermaid で AWS アーキテクチャ図を描く参考記事を追記しました
2023/08/13: 以下を更新しました。
- AWS アイコン最新バージョンについて（2023/08/13 時点）
2022/12/19: 以下を追記しました。
- AWS アイコン最新バージョンについて（2022/12/19 時点）
2022/09/11: 以下を追記しました。
2022/01/17: 構成図サンプルに以下を追記しました。
- （1）サーバレスアーキテクチャ（Amplify）
- （3）CI/CD

AWS アイコン最新バージョン（2024/09/28 時点）

2023/08/13 時点の AWS Icons for PlantUML の最新バージョンは v18.0 です。

記事中のバージョンは古くなっているので、適宜以下のように読み替えてください。

!define AWSPuml https://raw.githubusercontent.com/awslabs/aws-icons-for-plantuml/v18.0/dist

AWS アイコン最新バージョン（2023/08/13 時点）

2023/08/13 時点の AWS Icons for PlantUML の最新バージョンは v16.0 です。
いつの間にかにダークモードなどがサポートされていたようです。

記事中のバージョンは古くなっているので、適宜以下のように読み替えてください。

!define AWSPuml https://raw.githubusercontent.com/awslabs/aws-icons-for-plantuml/v16.0/dist

最新バージョンについては適宜公式サイトをご確認ください。

AWS アイコン最新バージョン（2022/09/11 時点）

2022/09/11 時点の AWS Icons for PlantUML の最新バージョンは v13.1 です。
このバージョンにすると、アイコンが最近っぽい感じに変わります（語彙力

記事中のバージョンは古くなっているので、適宜以下のように読み替えてください。

!define AWSPuml https://raw.githubusercontent.com/awslabs/aws-icons-for-plantuml/v13.1/dist

インポートするアイコンによってはパス名が変わっていることがあるので、エラーが出たら適宜アイコン一覧を見て現在のパス名に修正してください。
（一文字だけ小文字が大文字になっているなど、微妙に変わっている場合があります）

最新バージョンについては適宜公式サイトをご確認ください。

本記事は株式会社 Works Human Intelligence のアドベントカレンダーの 20 日目の記事となります。

昨日は @h53 さんの情報処理安全確保支援士試験（SC）合格体験記でした。

はじめに

みなさん、構成図描いていますか？

システム開発をするうえで構成図は欠かせない存在です。
特に昨今はクラウドサービスの利用が当たり前となってきており、どのようなクラウドサービスを活用して設計を行うかを議論する上で、構成図の価値は高まっていると感じます。

最近おもしろいと思ったのは、AWS Dev Day で決勝戦が行われていた「AWS Women’s Well-Architected ハッカソン（ダイジェストムービーリンク）」です。
構成図があればハッカソンだってできるんだなぁと。

しかし構成図を筆頭にドキュメントは廃れやすいものです。
構成図はもちろん、ドキュメントは保守されてこそ価値を発揮するものです。
この記事では、私が新規サービス開発で実践しているシステム構成図の作成方法・メンテ方法について紹介させていただきます。

なお、本記事で利用したサンプルコードは以下のリポジトリに置いてあります。

システム構成図（アーキテクチャ図）とは

言わずもがなですが、前提を確認しておくと「システムの全体像を可視化したもの」です。

どのビジネスロジックをどこでコンポーネントで実行しているのか
どういったクラウドサービスを利用しているのか
リクエストはどこからどの境界をまたいで飛んでくるのか

といったことなどを表現する役割を持っていると考えています。

システム構成図のメリット

あまり MECE にまとまっていませんが、以下のようなことがシステム構成図のメリットに挙げられるのではないでしょうか。

現状の可視化
- 現在の開発状況を俯瞰できる
- 未来の状態を共有できる
議論の材料
- 境界などを可視化することでセキュリティなどの改善ポイントについて議論しやすくなる
理解の容易化
- 新しいチームメンバーが加わったときに理解の助けとなる
- リクエストの流れを追うことでトラブル発生時のトラブルシューティングなどにも役立つ
外部への情報提供
- ユーザーや監査会社などへの情報開示の材料にできる

どれも「情報の共有」という本質は変わらないのですが、システム構成図が一枚あるだけで多くのステークホルダーにメリットを与えることができます。
私が今年携わった新規開発でも、設計、特にセキュリティの観点で大きな瑕疵はないかを他者にレビューしてもらうため、まずはアーキテクチャ図の作成を優先しました。
自分で本格的にシステム構成図をするのは初めてだったので時間がかかりましたが、ここに力を入れたことでアーキテクチャレビューを有効に活用できました。
またシステム構成図を開発時の羅針盤として活用することで開発者とレビュアーの認識の差異を少なくし、大きな手戻りを防ぐことに貢献しています。

構成図作成方法

手書きで作成する人もいるかもしれませんが、今の御時世だと何らかのツールを使って作成する人が多いと思います。
以下のような選択肢があります。

手動

Excel・PowerPoint

一度は誰もが通った道ではないのでしょうか。
構成図を作成することにフォーカスした支援機能はありませんが、多くの人、特に非開発部門の人も含めて利用できる可能性が一番高いツールです。
AWS では以下のようなパワポ向けのアイコンセットも提供されています。

AWS アーキテクチャアイコン

ただ、継続的にメンテナンスをするうえでは辛いので、「これしか利用できない」という事情がない場合は専用のツールを使ったほうがいいでしょう。

オンライン作図ツール（diagrams.net, cacoo, etc）

diagrams.net（旧 draw.io）や cacoo といったオンライン作図ツールです。
私の周りでは diagrams.net を利用して構成図を作成している人がダントツで多い気がします。
オンライン上で作成できるのはもちろん、Visual Studio Code の拡張機能なども提供されています。
操作方法も直感的で特にキャッチアップを要せずとも描き始めることができます。
そして非常にキレイな構成図を作成できます。

しかし、複雑な図になればなるほどメンテナンスは煩雑な作業になってきます。
それが一度ならいいですが、仕様変更が連続して起きたときはストレスフルな作業になることが予想できます。

その他

以下によくまとまっているので、参照してみてください。

結局 UML とかシーケンス図とか AWS の図とかどれで描くと良いのよ？と思ったときの選択肢 - Qiita

自動

自動で構成図を作成してくれるツールもあるようです。
ただし人間が理解しやすいかという観点でいうと、まだまだの印象です。
抜け漏れなく構成を描き出してくれるため、設計に対する実装漏れがないかどうかをチェックするなどの用途には使えそうな気がしています。
たとえば、AWS 関連だと以下のようなツールがあります。

AWS Perspective

AWS アーキテクチャー図構成図を自動生成するソリューションを紹介します | DevelopersIO

CDK-Dia

CDK で構築した AWS 環境の構成図を自動生成するツール「CDK-Dia」を検証してみた | DevelopersIO

Mermaid

（2024/09/28 追記）Mermaid の構成図が進化しているようです

ついに Mermaid で AWS アーキテクチャ図を描けるようになったらしいです。
~~もうこっちでいいんじゃないか・・・~~
今度構成図を描く機会があったら Mermaid を試してみたいと思います。

2022/02/14 に GitHub で Mermaid がサポートされました。

自分の印象的には日本だと PlantUML の方が利用されているイメージです。（日本語で検索して出てくる記事の量的に）
ただ、Notion に続いて GitHub も Mermaid を選択したので、世界的には Mermaid の方が主流なのかもしれません。

チーム的に PlantUML に統一して運用していましたが、Mermaid に移行した方がいいのだろうかと考えてしまいます。
日本の人たちは同じような感想が多いのか、Twitter で「Github Mermaid PlantUML」と検索すると、以下のような反応が多かったです。

PlantUML でやれることは、Mermaid でも大体やれるようですし、GitHub が公式サポートしているのは強いので、筆者も注目しています。

以下のように、Mermaid を使って AWS 構成図を記述するサンプルも上がってきています。

ただ、上記記事にもあるように、Mermaid ではまだ AWS アイコンが使えないようです。
構成図に PlantUML 使う時点で「見やすさにこだわるな」とは言われるかもしれませんが、やっぱり AWS 構成図にはアイコンを使いたいので、まだしばらくは PlantUML で描くかな、というのが筆者の現時点での考えです。

PlantUML も GitHub でサポートしてくれるようにならないかな・・・と思っていますが、JavaScript で PlantUML をトランスパイルすることに壁があるようです。
ただ、PlantUML の中の人が反応してるので、今後 JavaScript でのトランスパイルがサポートされる日が来るかもしれません。

そこで PlantUML

上記で見てきたツールは様々なメリットがありました。
しかし「ドキュメントを廃れさせない」という観点においてはどれも課題をもっています。
そこで PlantUML の登場です。

PlantUML は、シンプルなテキストファイルで様々なダイアグラムを描くことができます。
そのなかでも今回はアーキテクチャ図にフォーカスします。

メリット

以下のようなメリットが挙げられます。

Markdown ベースで書くことができ、習得が比較的容易である
自動で生成してくれるため、アーキテクチャレビューなどで指摘をもらってもその場で瞬時に直せる
コードで表現できるため、Git 等を用いてバージョン管理ができる
テキストファイルなので再利用性が高い
Qiita でも使える
Mermaid より構成図としての描画力が高い（2022/09/11 時点での個人的な見解）
- Mermaid の項を参照

とくに「バージョン管理」できることは大きなメリットです。

デメリット

以下のようなデメリットが挙げられます。しかし、一部については考え方によってメリットにもなりえます。

細かいレイアウト調整が効かない
- 逆にそれができると見た目の微調整で時間溶かしてしまうので、メリットでもある
複雑な図になってくると読みづらさが増す（特に矢印の重なり具合など）
- 後述するとおり、いくつかの Tips を使うことである程度は回避可能
- あとは全部を詰め込もうとはせず、概要版とユースケースごとの詳細版に分ける
その他のツールに比べると、見栄えに劣る
- 見た目は慣れるもの。社外に公開するような構成図でないのであれば、このクオリティで十分（個人的な感想です）
GitHub に公式でサポートされていない
- Mermaid の項を参照

ということで、ある程度複雑な構成図を作成するときや、作成した構成図を長期間メンテナンスすることが予想される場合は PlantUML での作成がおすすめです。

つかってみる

前置きが長くなりましたが、実際に PlantUML をつかってみましょう。

実行環境

以下で動作確認をしています。

macOS Big Sur 11.5.1 (20G80)
Visual Studio Code (Version: 1.63.0)
Visual Studio Code 拡張機能 PlantUML (v2.16.1)

VSCode 拡張機能のインストール

まずは Visual Studio Code（以下、VSCode）を開きます。
VSCode 左サイドバーにある拡張機能メニューを開きます。
検索ボックスに「PlantUML」と入力し、表示された以下の拡張機能をインストールします。
PlantUML - Visual Studio Marketplace

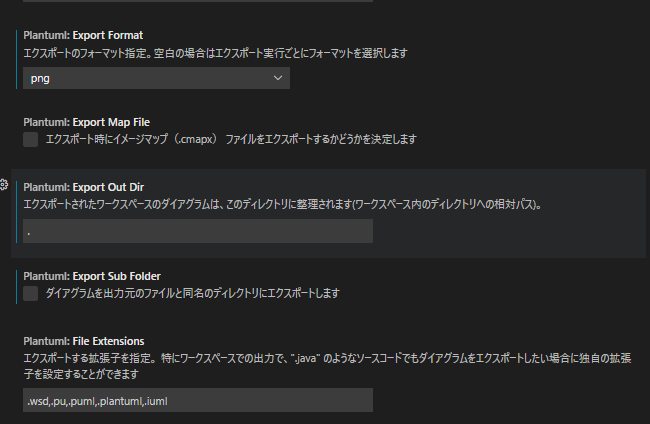

画像の出力先はデフォルトだと out というフォルダが作成されてそこに出力されてしまいます。
現在いるディレクトリに出力したい場合は、以下の 2 か所の設定を変更しましょう。

Plantuml: Export Out Dir: .
Plantuml: Export Sub Folder: false（チェックを外す）

VSCode 拡張機能の設定（WSL2 on Windows 10) at 2022/09/11

WSL2 で PlantUML を使うことになったので、導入方法をメモしておきます。
最新のインストール方法は公式を見ましょう。

2022/09/11 時点のバージョンは v2.17.4 であり、後述の Plantuml: Render や Plantuml: Server という設定項目はありませんでした。

とりあえず Java と graphviz が必要と書いてあるので、インストールします。

▼ Java

asdf plugin add java https://github.com/halcyon/asdf-java.git  # 筆者が asdf を使っているので java プラグインを追加
asdf list-all java | grep temurin  # 公式に書いてある temurin のその時点でインストール可能な LTS バージョンを探す
asdf install java temurin-17.0.4+101  # LTS のバージョンをインストール
asdf global java temurin-17.0.4+101  # asdf のグローバル設定として Java は temurin の LTS のバージョンを利用するように設定

▼ graphviz

sudo apt install graphviz

VSCode 上で .pu 拡張子のファイルを開き、PlantUML 拡張機能の PlantUML: Preview Current Diagram を実行すると以下のようなエラーが出ます。

plantuml Exception in thread "main" java.lang.InternalError: java.lang.reflect.InvocationTargetException
.
.
.
plantuml Caused by: java.lang.NullPointerException: Cannot load from short array because "sun.awt.FontConfiguration.head" is null
.
.
.

ググってみると、fontconfig と ttf-dejavu をインストールすれば解決するというコメントが見つかりました。

WSL2 にインストールしてみましょう。

sudo apt install -y fonts-dejavu  # Ubuntu で ttf-dejavu をインストールする場合のパッケージ名
sudo apt install -y fontconfig

この時点でプレビューを再実行しても、エラーが出ますが、VSCode を再起動すると、プレビューが描画されるようになりました！

VSCode 拡張機能の設定（PlantUML Server 利用時のみ）

後述する PlantUML Server on Docker を実行を用いてプレビュー画像の描画を行う場合は、拡張機能の設定を行います。

設定項目値は以下の２つです。

Plantuml: Render
- PlantUMLServer
Plantuml: Server
- http://localhost:8080

ただし、私の端末（Mac）ではこれらの設定を行わずとも次の手順の Preview ができたため、次に進んで描画できる人は特に設定は不要です（JAVA と GraphViz が端末にインストールされている必要があるようです。無意識にインストールしていた可能性はあります…）。
Ubuntu 20.04 では設定なしで Preview を実行することはできませんでした。

また、描画のスピードを高速にしたいという人も、PlantUML Server をセットアップするといいかもしれません。

アイコンセットを用意

利用するアイコンを探してきましょう。
今回は AWS の構成図を描いてみたいと思うので、以下のサイトから利用したいアイコンを探してきます。
アイコンの利用方法などが README に記載されているため、目を通しておきましょう。

https://github.com/awslabs/aws-icons-for-plantuml

PlantUML のコードを書く

それでは実際に構成図を書いてみます。
適当なディレクトリに「sample01.pu」というファイルを作成してみましょう。

以下のコードをコピー&ペーストしてみてください。

@startuml sample01

title AWS Simple serverless architecture
left to right direction

' ① アイコンの定義 ＆ インポート
!define AWSPuml https://raw.githubusercontent.com/awslabs/aws-icons-for-plantuml/v10.0/dist

!includeurl AWSPuml/AWSCommon.puml
!includeurl AWSPuml/General/Client.puml
!includeurl AWSPuml/GroupIcons/Cloudalt.puml
!includeurl AWSPuml/ApplicationIntegration/APIGateway.puml
!includeurl AWSPuml/Compute/Lambda.puml
!includeurl AWSPuml/Database/DynamoDB.puml
!includeurl AWSPuml/AWSSimplified.puml

' ② 利用するアイコンを宣言
Client(clientUser, User, User client device)

Cloudalt(aws, AWS, AWS) {
  APIGateway(apiGateway, "API Gateway", "API Gateway")
  Lambda(lambda, "Lambda", "Lambda")
  DynamoDB(dynamodb, "DynamoDB", "DynamoDB")
}

' ③ アイコンの関係を記述
clientUser 0--> apiGateway: Send HTTPS request
apiGateway 0--> lambda: Invoke function
lambda 0--> dynamodb: Put item

@enduml

プレビュー＆画像出力

プレビューは Ctrl + Shift + P でコマンドパレットを起動し、PlantUML: Preview Current Diagrams を選択するか、ショートカットキー Alt + D (Mac: Option + D) で実行できます。
画像出力は Ctrl + Shift + P でコマンドパレットを起動し、PlantUML: Export Current Diagrams を選択することで実行できます。

シンプルな AWS サーバレス構成図が表示されました。
かんたんですね。

コード内のコメントにも記載しましたが、PlantUML で構成図を描くときの基本の型は

（1）インポート
（2）宣言
（3）利用

です。
複雑な構成図になってもこの型は変わりません。

アイコンの探し方

基本は「PlantUML <利用するサービス名>」でググりましょう。
「PlantUML AWS」のようなイメージです。

または、PlantUML 公式の Standard Library ページ（リポジトリは plantuml-stdlib）を覗くと色々なアイコンが利用できることが分かります。

たとえば、有名所では以下があります。

や

とかいろいろあるので探してみてください。
（font-awesome-5 や devicons2 にサードパーティのロゴから一般的なアイコン（リンクアイコンなど）までたくさんあったので個人的に感動しています）

利用例は以下の記事が分かりやすいです。

目当てのアイコンがない場合

つくりましょう。

カスタムアイコンの作成

以下を参照してください。

PlantUML に画像を埋め込む手順 - Qiita

たとえば、Office 365 と Microsoft Teams と Slack のカスタムアイコンを作成してみると、こんな感じの定義ファイルが出来上がります。

sprite $OFFICEICON [64x64/16z] {
xTUv5SGW40HHbvlyezLjYbOznaDJxl9PcKt_Go56WuvF5ZntHuWlOHs7PO9ruBjdVIG9FEzpZ0Ol3dzx-KV03otquW3ouaVabLxLktVlthrxzm8ZBpJo0ZD_
bx7Nev5vF6AC-n5xFYAx2dcTpTlV3tgKyW2cLzZUZuks0m
}
sprite $TEAMSICON [64x64/16z] {
tTPNKWGn38HXWXbBlK7tFosPBbk5Ho0Hzt__9ZhPRlqjiKnzACjPbhCiPrLVv7spbqIVY_pg0VIjdlAghEeruNKCHQ_Vv-MjsOlt6YGo-RFpWGPKrfy_zWgK
_SGD4xT8lthoIOXPfEcDZTnsEVr6xETVf67BPd_NnZe-ww-lnXhzC83aCHr3x76GFkMkC3__pHDzQWDplkjEswDNp7alVzO39O-I1oeUA7cKF93tKA3aSTd-
yADUMcip3xtBwPIdBlb3pbCdFNNUayS-qA4_sqAlVNH-SdpboNtgsl7dzxmuxxYiE9EfxehFZiwux1oUtVVuPYpbxIDLlMKvotAMvIpBsLLQiywQBNe
}
sprite $SLACKICON [64x64/16z] {
xTI7ai8m38HXMmaTjE__j7GYxqI-awuNVkhEyD41RizAeQKvBLBFnySQhsNuhMeyTGSoPJnn1vMyZjaxa2PWJFlwpLxUwV7T7YNZ_SgjlEU-p8jKgKtdMJhU
kojny_nWrucxpRtO81xoF0DUGhx4_QfPclQyoklFlm93ruVUlvRqlyqTNjdJ27m1Xld_jy_zUy2KJBSl7VtzhM_fj3QOMixozKFPTT8KS_8sc7Cj9w-sp3lv
djQAUCzhrwzVykhvLTwJGDmZv17mI7lcPZ3t2F0x0ZmFxNFEzNvVvdMyj7gpNpvQlTClL-_qo_VwvR_pYlUzWI2FQFpj9HwBl_p4WwdwYtjs0W
}
!define Office(e_alias, e_label, e_techn) AzureEntity(e_alias, e_label, e_techn, OrangeRed, OFFICEICON, OFFICEICON)
!define Teams(e_alias, e_label, e_techn) AzureEntity(e_alias, e_label, e_techn, DarkSlateBlue, TEAMSICON, TEAMSICON)
!define Slack(e_alias, e_label, e_techn) AzureEntity(e_alias, e_label, e_techn, Purple, SLACKICON, SLACKICON)

こいつをインポートして宣言してあげれば、利用できます。
以下はカスタムアイコンの使用例です。

PlantUML コード

@startuml sample02

title AWS Simple serverless architecture
left to right direction

' ① アイコンの定義 ＆ インポート
!define AWSPuml https://raw.githubusercontent.com/awslabs/aws-icons-for-plantuml/v10.0/dist
!includeurl AWSPuml/AWSCommon.puml
!includeurl AWSPuml/General/Client.puml
!includeurl AWSPuml/GroupIcons/Cloudalt.puml
!includeurl AWSPuml/ApplicationIntegration/APIGateway.puml
!includeurl AWSPuml/Compute/Lambda.puml
!includeurl AWSPuml/Database/DynamoDB.puml
!includeurl AWSPuml/AWSSimplified.puml

!define AzurePuml https://raw.githubusercontent.com/plantuml-stdlib/Azure-PlantUML/release/2-1/dist
!includeurl AzurePuml/AzureCommon.puml
!includeurl AzurePuml/General/Azure.puml
!includeurl AzurePuml/AIMachineLearning/AzureBotService.puml
!includeurl AzurePuml/AzureSimplified.puml
!include ./custom.pu

' ② 利用するアイコンを宣言
Client(clientUser, User, User client device)


Teams(teams, "Teams", "Teams")

Slack(slack, "Slack", "Slack")


Azure(azure, Azure ,"Azure") {
  AzureBotService(azureBotService, "Azure Bot Service", "Azure Bot Service")
}


Cloudalt(aws, Awesome Service [prod], AWS) {
  APIGateway(apiGateway, "API Gateway", "API Gateway")
  Lambda(lambda, "Lambda", "Lambda")
  DynamoDB(dynamodb, "DynamoDB", "DynamoDB")
}

' ③ アイコンの関係を記述
clientUser 0--> teams: Send command
clientUser 0--> slack: Send command
teams 0--> azureBotService: Connect Bot service
slack 0--> azureBotService: Connect Bot service
azureBotService 0---> apiGateway: Send Event request
apiGateway 0--> lambda: Invoke function
lambda 0--> dynamodb: Put item

@enduml

サンプル

その他、PlantUML で作成した構成図のサンプルを置いておきます。
（時間の都合上一部しか間に合わなかったため、後ほど追記します）

（1）サーバレスアーキテクチャ（Amplify）

Amplify SNS Workshop の構成図をベースにしています。

PlantUML コード

@startuml sample03_amplify

title Awesome service ~ Serverless App ~
left to right direction

' ① アイコンの定義 ＆ インポート
!define AWSPuml https://raw.githubusercontent.com/awslabs/aws-icons-for-plantuml/v11.1/dist
!includeurl AWSPuml/AWSCommon.puml
!includeurl AWSPuml/General/Client.puml
!includeurl AWSPuml/General/User.puml
!includeurl AWSPuml/GroupIcons/Region.puml
!includeurl AWSPuml/GroupIcons/Cloudalt.puml
!includeurl AWSPuml/GroupIcons/ServerContents.puml

!includeurl AWSPuml/SecurityIdentityCompliance/IdentityandAccessManagement.puml
!includeurl AWSPuml/SecurityIdentityCompliance/IdentityAccessManagementRole.puml
!includeurl AWSPuml/SecurityIdentityCompliance/IdentityAccessManagementPermissions.puml
!includeurl AWSPuml/SecurityIdentityCompliance/IdentityAccessManagementAWSSTSAlternate.puml
!includeurl AWSPuml/SecurityIdentityCompliance/WAF.puml
!includeurl AWSPuml/SecurityIdentityCompliance/WAFFilteringRule.puml
!includeurl AWSPuml/SecurityIdentityCompliance/Cognito.puml
!includeurl AWSPuml/SecurityIdentityCompliance/CertificateManager.puml
!includeurl AWSPuml/SecurityIdentityCompliance/KeyManagementService.puml
!includeurl AWSPuml/ManagementGovernance/SystemsManagerParameterStore.puml
!includeurl AWSPuml/ManagementGovernance/CloudWatch.puml
!includeurl AWSPuml/ManagementGovernance/CloudWatchLogs.puml
!includeurl AWSPuml/ManagementGovernance/CloudWatchAlarm.puml
!includeurl AWSPuml/ManagementGovernance/CloudWatchRule.puml
!includeurl AWSPuml/ManagementGovernance/CloudTrail.puml
!includeurl AWSPuml/ManagementGovernance/Chatbot.puml
!includeurl AWSPuml/DeveloperTools/XRay.puml
!includeurl AWSPuml/DeveloperTools/CodeBuild.puml

!includeurl AWSPuml/NetworkingContentDelivery/Route53.puml
!includeurl AWSPuml/NetworkingContentDelivery/CloudFront.puml
!includeurl AWSPuml/NetworkingContentDelivery/ElasticLoadBalancingApplicationLoadBalancer.puml
!includeurl AWSPuml/ApplicationIntegration/APIGateway.puml
!includeurl AWSPuml/ApplicationIntegration/AppSync.puml

!includeurl AWSPuml/Compute/Lambda.puml
!includeurl AWSPuml/Compute/LambdaLambdaFunction.puml
!includeurl AWSPuml/Analytics/OpenSearchService.puml
!includeurl AWSPuml/Storage/SimpleStorageService.puml
!includeurl AWSPuml/Database/DynamoDB.puml
!includeurl AWSPuml/Database/DynamoDBTable.puml
!includeurl AWSPuml/AWSSimplified.puml
!includeurl AWSPuml/FrontEndWebMobile/Amplify.puml

!define ICONURL https://raw.githubusercontent.com/tupadr3/plantuml-icon-font-sprites/v2.4.0
!includeurl ICONURL/common.puml
!includeurl ICONURL/font-awesome-5/google.puml
!includeurl ICONURL/font-awesome-5/apple.puml
!includeurl ICONURL/font-awesome-5/facebook.puml
!includeurl ICONURL/font-awesome-5/amazon.puml
!includeurl ICONURL/font-awesome-5/openid.puml
!includeurl ICONURL/material/vpn_key.puml
!includeurl ICONURL/font-awesome-5/key.puml

' ② 利用するアイコンを宣言
User(user, User, User)

Client(developer, Developer, Developer)

FA5_KEY(idp, Id Providers) {
  FA5_GOOGLE(google, Google)
  FA5_AMAZON(amazon, Amazon)
  FA5_FACEBOOK(facebook, Facebook)
  FA5_APPLE(apple, Apple)
  FA5_OPENID(oidc, OIDC)
  MATERIAL_VPN_KEY(saml, SAML)
}

Cloudalt(awesomeAppAws, Awesome Service, Awesome Service) {

  Amplify(amplify, Amplify Console, Amplify Console)

  Route53(route53, Route 53, Route 53)
  CertificateManager(acm, ACM, ACM)

  WAF(waf, WAF, WAF) {
    WAFFilteringRule(wafFilteringRuleAPI, WebACL for API, WebACL for API)
    WAFFilteringRule(wafFilteringRuleCF, WebACL for CF, WebACL for CF)
  }
  CloudFront(cloudFront, CloudFront, CloudFront)
  SimpleStorageService(s3, "S3\nSSE (AES-256)\nStatic website hosting", "Static website hosting")

  Cognito(cognito, Cognito, Cognito)
  ' IdentityAccessManagementAWSSTSAlternate(sts, STS, STS)

  AppSync(appSync, AppSync, AppSync)
  Lambda(lambda, Lambda, Lambda)
  OpenSearchService(openSearch, OpenSearch, OpenSearch)
  DynamoDB(dynamoDB, DynamoDB, DynamoDB) {
    DynamoDBTable(followRelationshipTable, FollowRelationship Table, FollowRelationship Table)
    DynamoDBTable(timelineTable, Timeline table, Timeline table)
    DynamoDBTable(postTable, Post Table, Post Table)
  }
}

' ③ アイコンの関係を記述
developer -> amplify: Develop & Delivery app

user --> cognito: Authenticate
cognito -> idp: Get tokens

user ---> wafFilteringRuleCF: Access site
wafFilteringRuleCF --> cloudFront: Fetch HTML/CSS/JS
cloudFront --> s3

user ---> wafFilteringRuleAPI: API Call
wafFilteringRuleAPI --> appSync: API Call
appSync --> followRelationshipTable: Read/Create
appSync --> timelineTable: Read
appSync --> postTable: Read

appSync --> lambda: Call
lambda --> followRelationshipTable: Read
lambda --> timelineTable: Create
lambda --> postTable: Create

appSync --> openSearch: Full-text search
postTable ..> openSearch: Replicate

（2）モニタリング

PlantUML コード

@startuml

title Awesome service ~ Monitoring ~
left to right direction

' ### Import modules ###
!define AzurePuml https://raw.githubusercontent.com/plantuml-stdlib/Azure-PlantUML/release/2-1/dist
!includeurl AzurePuml/AzureCommon.puml
!includeurl AzurePuml/General/Azure.puml
!includeurl AzurePuml/AIMachineLearning/AzureBotService.puml
!includeurl AzurePuml/AzureSimplified.puml

!define AWSPuml https://raw.githubusercontent.com/awslabs/aws-icons-for-plantuml/v10.0/dist
!includeurl AWSPuml/AWSCommon.puml
!includeurl AWSPuml/General/Client.puml
!includeurl AWSPuml/General/User.puml
!includeurl AWSPuml/GroupIcons/Region.puml
!includeurl AWSPuml/GroupIcons/Cloudalt.puml
!includeurl AWSPuml/GroupIcons/ServerContents.puml

!includeurl AWSPuml/SecurityIdentityCompliance/IdentityandAccessManagement.puml
!includeurl AWSPuml/SecurityIdentityCompliance/IdentityAccessManagementRole.puml
!includeurl AWSPuml/SecurityIdentityCompliance/IdentityAccessManagementPermissions.puml
!includeurl AWSPuml/SecurityIdentityCompliance/IdentityAccessManagementAWSSTSAlternate.puml
!includeurl AWSPuml/SecurityIdentityCompliance/WAF.puml
!includeurl AWSPuml/SecurityIdentityCompliance/WAFFilteringRule.puml
!includeurl AWSPuml/SecurityIdentityCompliance/Shield.puml
!includeurl AWSPuml/SecurityIdentityCompliance/CertificateManager.puml
!includeurl AWSPuml/SecurityIdentityCompliance/KeyManagementService.puml
!includeurl AWSPuml/ManagementGovernance/SystemsManagerParameterStore.puml
!includeurl AWSPuml/ManagementGovernance/CloudWatch.puml
!includeurl AWSPuml/ManagementGovernance/CloudwatchLogs.puml
!includeurl AWSPuml/ManagementGovernance/CloudwatchAlarm.puml
!includeurl AWSPuml/ManagementGovernance/CloudwatchRule.puml
!includeurl AWSPuml/ManagementGovernance/CloudTrail.puml
!includeurl AWSPuml/ManagementGovernance/Chatbot.puml
!includeurl AWSPuml/DeveloperTools/XRay.puml
!includeurl AWSPuml/DeveloperTools/CodeBuild.puml

!includeurl AWSPuml/NetworkingContentDelivery/Route53.puml
!includeurl AWSPuml/NetworkingContentDelivery/CloudFront.puml
!includeurl AWSPuml/NetworkingContentDelivery/CloudfrontFunctions.puml
!includeurl AWSPuml/NetworkingContentDelivery/ElasticLoadBalancingApplicationLoadBalancer.puml
!includeurl AWSPuml/ApplicationIntegration/APIGateway.puml
!includeurl AWSPuml/ApplicationIntegration/SimpleNotificationService.puml
!includeurl AWSPuml/ApplicationIntegration/SimpleNotificationServiceTopic.puml
!includeurl AWSPuml/ApplicationIntegration/SimpleNotificationServiceEmailNotification.puml
!includeurl AWSPuml/BusinessApplications/SimpleEmailServiceEmail.puml

!includeurl AWSPuml/Containers/ElasticContainerService.puml
!includeurl AWSPuml/Compute/EC2.puml
!includeurl AWSPuml/Compute/Lambda.puml
!includeurl AWSPuml/Compute/LambdaLambdaFunction.puml
!includeurl AWSPuml/Storage/SimpleStorageService.puml
!includeurl AWSPuml/Database/Database.puml
!includeurl AWSPuml/Database/DynamoDB.puml
!includeurl AWSPuml/Database/DynamoDBTable.puml
!includeurl AWSPuml/AWSSimplified.puml
!include ./custom.pu


Cloudalt(atttendanceMSA, Awesome service, "Awesome service [prod]") {
  ServerContents(awesomeService, Awesome service, "Awesome service") {
    CloudFront(CloudFront, "CloudFront", "CloudFront")
    SimpleStorageService(S3Static, "S3\nSSE (AES-256)\nStatic website hosting", "Delivery SPA")
    APIGateway(apiGateway, "API Gateway", "API Gateway")
    Lambda(lambdaAuthorizer, "Authorizer", "Check token")
    Lambda(lambdaFunction, "Lambda", "Lambda")
    DynamoDB(dynamoDB, "DynamoDB\nSSE (AES-256)", "DynamoDB")
    Route53(Route53, "Route 53", "Resolve domain")
    CertificateManager(ACM, "ACM", "Get certificates")
  }

  CloudTrail(cloudTrail, "CloudTrail", "CloudTrail")
  CloudWatch(CloudWatch, "CloudWatch", "CloudWatch") {
    CloudWatchLogs(cloudWatchLogs, "CloudWatch Logs", "CloudWatch Logs")
    CloudWatchRule(cloudWatchRule, "CloudWatch Rule", "CloudWatch Rule")
    CloudWatchAlarm(cloudWatchAlarm, "CloudWatch Alarm", "CloudWatch Alarm")
  }
  SimpleNotificationService(SNS, "SNS", "SNS") {
    SimpleNotificationServiceTopic(snsTopic, "Topic", "Topic")
    SimpleNotificationServiceEmailNotification(snsEmail, "Email", "Email")
  }
  Chatbot(chatbot, "Chatbot", "Chatbot")
  XRay(xRay, "X-Ray", "X-Ray")
  SimpleStorageService(s3Logs, "S3\nSSE (AES-256)\nIP & IAM Restrictions\nCollected logs", "Store logs")
  SimpleStorageService(s3Result, "S3\nSSE (AES-256)\nIP & IAM Restrictions\nInvestigation results", "Store Investigation results")
}

User(user, User, User)

together {
  User(developer, Developer, Developer)
  Slack(slack, Slack, Slack)
  SimpleEmailServiceEmail(email, "Email", "Email")
}


' ### Request flow ###
awesomeService 0--> cloudTrail #red : Collect logs
awesomeService 0--> cloudWatchLogs #red : Collect logs
awesomeService 0--> xRay #red : Trace requests
xRay 0--> cloudWatchRule #red
cloudTrail 0--> s3Logs #red : Store logs
cloudWatchLogs 0--> s3Logs #red : Store logs
cloudWatchLogs 0--> cloudWatchRule #red
cloudWatchRule 0--> cloudWatchAlarm #red : Generate alarms according to the rules
cloudWatchAlarm 0--> snsTopic #red : Send notifications to SNS topics
snsTopic 0--> snsEmail #red
snsEmail 0---> email #red : Send notifications via Email
snsTopic 0--> chatbot #red
chatbot 0---> slack #red : Send notifications via Slack

user 0--> apiGateway #red : Send HTTP request
apiGateway 0--> lambdaAuthorizer #red : Verify token
lambdaAuthorizer 0..> apiGateway #red : Allow | Deny\nGenerate Principal & Policy
apiGateway 0--> lambdaFunction #red : Access to API \nif request is authorized
lambdaFunction 0--> dynamoDB #red : Query data by tenantId + userId
lambdaFunction 0---> s3Result #red : Store Investigation results

developer 0..> email #red
developer 0..> slack #red
developer 0..> cloudWatchLogs #red  : View logs
developer 0..> xRay #red  : Analyze & Debug
developer 0..> s3Result #red

@enduml

（3）CI/CD

PlantUML コード

@startuml sample05_cicd

title Awesome service ~ CI/CD ~
' left to right direction
!define AzurePuml https://raw.githubusercontent.com/plantuml-stdlib/Azure-PlantUML/release/2-1/dist
!includeurl AzurePuml/AzureCommon.puml
!includeurl AzurePuml/General/Azure.puml
!includeurl AzurePuml/AzureSimplified.puml

!define AWSPuml https://raw.githubusercontent.com/awslabs/aws-icons-for-plantuml/v10.0/dist
!includeurl AWSPuml/AWSCommon.puml
!includeurl AWSPuml/General/Client.puml
!includeurl AWSPuml/GroupIcons/Cloud.puml
!includeurl AWSPuml/GroupIcons/Cloudalt.puml

!includeurl AWSPuml/SecurityIdentityCompliance/IdentityAccessManagementRole.puml
!includeurl AWSPuml/NetworkingContentDelivery/CloudFront.puml
!includeurl AWSPuml/ApplicationIntegration/APIGateway.puml
!includeurl AWSPuml/Compute/Lambda.puml
!includeurl AWSPuml/Storage/SimpleStorageService.puml
!includeurl AWSPuml/Database/DynamoDB.puml
!includeurl AWSPuml/DeveloperTools/CodeBuild.puml
!includeurl AWSPuml/DeveloperTools/CloudDevelopmentKit.puml
!includeurl AWSPuml/ManagementGovernance/CloudFormation.puml
!includeurl AWSPuml/ManagementGovernance/CloudFormationChangeSet.puml
!includeurl AWSPuml/ManagementGovernance/CloudFormationStack.puml
!includeurl AWSPuml/ManagementGovernance/CloudFormationTemplate.puml

!includeurl AWSPuml/AWSSimplified.puml

!define ICONURL https://raw.githubusercontent.com/tupadr3/plantuml-icon-font-sprites/v2.3.0
!includeurl ICONURL/common.puml
!includeurl ICONURL/devicons/github_badge.puml
!includeurl ICONURL/devicons/git.puml
!includeurl ICONURL/devicons/git_branch.puml
!includeurl ICONURL/devicons/git_pull_request.puml
!includeurl ICONURL/devicons/git_merge.puml

!include ./custom.pu

Client(developer, Developer, Developer client device)

Slack(slack, Slack, Slack)

DEV_GITHUB_BADGE(github, GitHub) {
  DEV_GIT_BRANCH(gitBranchFeature, feature\nbranch) #White
  DEV_GIT_BRANCH(gitBranchDevelop, develop\nbranch) #White
  DEV_GIT_BRANCH(gitBranchMain, main\nbranch) #White
  DEV_GIT_PULL_REQUEST(gitPRDevelop, Pull Request\nRequire 2 approves) #White
  DEV_GIT_PULL_REQUEST(gitPRMain, Pull Request\nRequire 1 approves) #White
}

Cloudalt(awesome-dev, Awesome app dev account, "Awesome app dev account") {
  CodeBuild(codeBuildTestDev, "CodeBuild\nTesting", "CodeBuild Testing")
  SimpleStorageService(s3Dev, "S3", "Store test reports")
  CodeBuild(codeBuildDeployDev, "CodeBuild\nDeploy", "CodeBuild Deploy")
  CloudDevelopmentKit(cdkDev, "CDK", "CDK")
  CloudFormation(cloudformationDev, "CloudFormation", "CloudFormation")
  CloudFormationTemplate(cloudformationTemplateDev, "CloudFormation\nTemplate", "CloudFormation Template")

  Cloud(awesome-dev-app, dev stage application\nhttps://awesome.example.dev, dev) {
    CloudFormationStack(cloudformationStackDev, "CloudFormation\nStack - Dev", "CloudFormationStack")
    IdentityAccessManagementRole(iamRoleDev, "IAM Role", "IAM Role")
    CloudFront(cloudFrontDev, "CloudFront", "CloudFront")
    SimpleStorageService(s3Dev, "S3", "Host static website")
    APIGateway(apiGatewayDev, "API Gateway", "API Gateway")
    Lambda(lambdaDev, "Lambda", "Delete user mapping info")
    DynamoDB(dynamoDBDev, "DynamoDB", "DynamoDB")
  }
}

Cloudalt(awesome-prod, Awesome app prod account, "Awesome app prod account") {
  CodeBuild(codeBuildDeployProd, "CodeBuild\nDeploy", "CodeBuild Deploy")
  CloudDevelopmentKit(cdkProd, "CDK", "CDK")
  CloudFormation(cloudformationProd, "CloudFormation", "CloudFormation")
  CloudFormationTemplate(cloudformationTemplateProd, "CloudFormation\nTemplate", "CloudFormation Template")

  Cloud(awesome-prod-app, prod stage application\nhttps://awesome.example.com, prod) {
    CloudFormationStack(cloudformationStackProd, "CloudFormation\nStack - Prod", "CloudFormationStack")
    IdentityAccessManagementRole(iamRoleProd, "IAM Role", "IAM Role")
    CloudFront(cloudFrontProd, "CloudFront", "CloudFront")
    SimpleStorageService(s3Prod, "S3", "Host static website")
    APIGateway(apiGatewayProd, "API Gateway", "API Gateway")
    Lambda(lambdaProd, "Lambda", "Delete user mapping info")
    DynamoDB(dynamoDBProd, "DynamoDB", "DynamoDB")
  }
}

developer 0--> gitBranchFeature : Push
gitBranchFeature 0-> gitPRDevelop : Member creates PR
gitPRDevelop 0-> gitBranchDevelop : merge
gitBranchDevelop 0-> gitPRMain : Manager creates PR
gitPRMain 0-> gitBranchMain : merge
gitPRDevelop 0-up-> slack : Notify
gitPRMain 0-up-> slack : Notify
slack 0-left-> developer : Display

gitPRDevelop 0--> codeBuildTestDev : Create/Update PR
codeBuildTestDev 0--> s3Dev : Upload test report
gitBranchDevelop 0--> codeBuildDeployDev : Update branch
codeBuildDeployDev 0-> cdkDev
cdkDev 0-> cloudformationTemplateDev : synth
cloudformationTemplateDev 0-> cloudformationDev : Generate ChangeSet
cloudformationDev 0--> cloudformationStackDev : Update stack \n& Deploy stage
gitBranchMain 0--> codeBuildDeployProd : Update branch
codeBuildDeployProd 0-> cdkProd
cdkProd 0-> cloudformationTemplateProd : synth
cloudformationTemplateProd 0-> cloudformationProd : Generate ChangeSet
cloudformationProd 0--> cloudformationStackProd : Update stack \n& Deploy stage

@enduml

なお、本記事で利用したサンプルコードは以下のリポジトリに置いてあります。

Tips

構成図が複雑になって見にくいとき

構成図の目的を考える。誰に何を伝えたいのか？
目的にフォーカスして不要な部分は削除する
一枚の構成図で伝えきれない場合、ステークホルダーごと、ユースケースごとで構成図を分けてみる
一枚の絵で伝えたい場合、user 0--> service #red: <description> という感じでシーケンスの色を変えてみる

どうしても体裁を整えたい時

基本はやらない。見栄えは割り切る。それでも見栄えを整えたいときは以下を試してみる。
テキストについては、一行が長くなる場合は改行（\n）を入れてみる
以下を参照して頑張る（矢印の長さ、向きの指定など）

メンテナブルな構成図を作成するために

ここからは構成図を継続的にメンテしていく仕組みづくりのヒントを書いてみます。
私も試行錯誤中なので、何かアイデアがある人がいればぜひ教えてほしいです。

CI/CD に組み込む

毎回 VSCode の拡張機能で画像を出力し、該当のディレクトリに画像を移動させるのは骨の折れる作業です。
できるかぎり自動化してしまいましょう。

PlantUML Server をローカルで実行

PlantUML Server を利用しましょう。
jar が提供されているので、Git 等を利用して各開発者に共有し、コミット時に画像出力をするようなスクリプトを作成しましょう。

PlantUML Server on Docker を実行

PlantUML Server は Docker Image でも公開されています。
環境構築に冪等性を重んじる場合は、こちらを利用するのがいいと思います。

AWS Labs 製の PlantUML ライブラリ『AWS Icons for PlantUML』の使い方 - Qiita

Github Action と連動させる

まだ試せていないのですが、Github Action と連動させる方法もあるようです。

grassedge/generate-plantuml-action - GitHub

Push 時や PR 提出時に画像出力できるのであれば、とてもいいですね。
試してみたらレポートしたいと思います。

コードレビューでチェックする

構成図に変更があった場合はコードレビューでチェックしましょう。

レビュー時に図を表示する方法

md ファイルに埋め込む
- 上記で生成した画像ファイルを DESIGN.md などの md ファイル内で画像表示することによって、コードレビュー時に md ファイルを「View file」することで構成図画像が表示されます。
Chrome プラグイン「Pegmatite」を使う
- Chrome 限定とはなってしまいますが、以下のようなツールを導入してみるのもよさそうです。
- GitHub 上で PlantUML をレンダリングする Chrome 拡張 v1.2.0 をリリースしました | DevelopersIO

レビュー時に提出を忘れない方法

PR テンプレートを活用する
- テンプレート時に ## 関連資料（ユーザーマニュアル・構成図など）という項目を設ける
- オレオレ GitHub Issue テンプレートを晒す
自動化ツールと併用する
- 未検証ですが、上述した自動での構成図作成方法を組み合わせて利用し、今までの構成図のスナップショットと修正後のソースコードからリバースエンジニアリングした構成図の比較をすることで、差分がある場合は構成図の修正提出を PR の Approve 条件に組み込む、なんてことも頑張ればできそうかなと妄想しています。

構成図以外での PlantUML 活用

PlantUML で構成図を作成する方法について述べてきましたが、「PlantUML はもっとすごいんだぞ！習得できると末永く使えるスキルなんだぞ！」という事例を挙げ連ねていきたいと思います。

シーケンス図
- 【新人教育資料】第 8 章 UML までの道〜シーケンス図の説明&書いてみよう編〜
UML
- Visual Studio Code で UML を描こう！
ER 図
状態遷移図
- 現場で役立つシステム設計の原則にある UML を PlantUML で書いてみる
JSON
- PlantUML で JSON データを簡単視覚化
マインドマップ
- PlantUML でマインドマップがかけるようになっていた件

まとめ

いかがでしょうか？

構成図を作成するツールの選定基準は結局 UML とかシーケンス図とか AWS の図とかどれで描くと良いのよ？と思ったときの選択肢でまとめられているとおり、

長期的に少しずつメンテして育てたい → PlantUML
短期的にササッと書き捨てたい → Draw.io

になるかなと考えています。

また、PlantUML に慣れ親しんでいくことでシーケンス図やちょっとした ER 図も PlantUML で作成するようになり、設計メモのコード化、ひいてはメンテナンス性の向上にもつながるのではないでしょうか。
個人的には商用環境の構成図を運用していくなら PlantUML 一択でよさそうと考えています。
ある程度複雑な構成図を作成するときや、作成した構成図を長期間メンテナンスすることが予想される場合は PlantUML での作成がおすすめです。

なお、私のチームでは上長が PlantUML での構成図づくりを採用をしてくれました。

この記事が世界中の構成図の維持に少しでも貢献すれば幸いです。

おわりに

この記事は株式会社 Works Human Intelligence Advent Calendar 2021 の 20 日目の記事でした。
明日は @goamix さんの記事で「実践：「質とスピード」を維持するには」です。
直属の上司で今回 PlantUML での構成図作成を勧めてくださった方です。
尊敬する先輩の 1 人なので、楽しみにしています。

参考記事

107

110

You get articles that match your needs
You can efficiently read back useful information
You can use dark theme

What you can do with signing up

長く維持されるシステム構成図のつくりかた 〜 PlantUML で継続的に AWS/GCP/Azure アーキテクチャ図をメンテする仕組み 〜

更新履歴

AWS アイコン最新バージョン（2024/09/28 時点）

AWS アイコン最新バージョン（2023/08/13 時点）

AWS アイコン最新バージョン（2022/09/11 時点）

はじめに

システム構成図（アーキテクチャ図）とは

システム構成図のメリット

構成図作成方法

手動

Excel・PowerPoint

オンライン作図ツール（diagrams.net, cacoo, etc）

その他

自動

AWS Perspective

CDK-Dia

Mermaid

（2024/09/28 追記）Mermaid の構成図が進化しているようです

そこで PlantUML

メリット

デメリット

つかってみる

実行環境

VSCode 拡張機能のインストール

VSCode 拡張機能の設定（WSL2 on Windows 10) at 2022/09/11

VSCode 拡張機能の設定（PlantUML Server 利用時のみ）

アイコンセットを用意

PlantUML のコードを書く

プレビュー ＆ 画像出力

アイコンの探し方

AWS

GCP

Azure

Kubernetes

その他アイコン

目当てのアイコンがない場合

カスタムアイコンの作成

サンプル

（1）サーバレスアーキテクチャ（Amplify）

（2）モニタリング

（3）CI/CD

Tips

構成図が複雑になって見にくいとき

どうしても体裁を整えたい時

メンテナブルな構成図を作成するために

CI/CD に組み込む

PlantUML Server をローカルで実行

PlantUML Server on Docker を実行

Github Action と連動させる

コードレビューでチェックする

レビュー時に図を表示する方法

レビュー時に提出を忘れない方法

構成図以外での PlantUML 活用

まとめ

おわりに

参考記事

長く維持されるシステム構成図のつくりかた〜 PlantUML で継続的に AWS/GCP/Azure アーキテクチャ図をメンテする仕組み〜

プレビュー＆画像出力
