Visual Studio Code で UML を描こう!

More than 3 years have passed since last update.

この記事では、Windows 環境に Visual Studio CodePlantUML をセットアップする手順を説明します。


PlantUML とは

PlantUML は、以下のような図をテキストで素早く描くためのオープンソースプロジェクトです。

  • シーケンス図 / Sequence diagram
  • ユースケース図 / Usecase diagram
  • クラス図 / Class diagram
  • アクティビティ図 / Activity diagram
  • コンポーネント図 / Component diagram
  • 状態遷移図 / State diagram
  • オブジェクト図 / Object diagram

環境

下記の環境で動作確認しました。

セットアップ

Visual Studio Code のインストール

  1. Visual Studio Code を開く
  2. [Download for Windows] を押してインストーラーをダウンロードする
  3. ダウンロードしたインストーラーを実行する
    • 例)VSCodeSetup-1.11.1.exe

PlantUML のセットアップ

1. Java のインストール

PlantUML の実行には、Javaの実行環境が必要となります。

  1. java.com を開く
  2. [無料Javaのダウンロード]ボタンを押す
  3. [同意して無料ダウンロードを開始]を押し、インストーラーをダウンロードする
  4. ダウンロードしたインストーラーを実行する
    • 例)JavaSetup8u121.exe

2. Graphviz のインストール

PlantUML が UML を描画するために使用しているソフトウェアです。

  1. Graphviz - Graph Visualization Software を開く
  2. 左側のバーから Download を開く
  3. License ページの末尾にある[Agree]を押す
  4. Download ページの Windows の Stable and development Windows Install packages をクリックする
  5. MSIファイルを選択してインストーラーをダウンロードする
  6. ダウンロードしたインストーラーを実行する
    • 例)graphviz-2.38.msi

インストール先を変更した場合には、環境変数"GRAPHVIZ_DOT"でパスを指定する必要があるそうです。

3. PlantUML のインストール

Visual Studio Marketplace で PlantUML をインストールします。

  1. Visual Studio Code を起動する
  2. "Ctrl + P" と入力して、Quick Open を開く
  3. Quick Open に ext install plantuml と入力して、Enter キーを押す install.png
  4. 検索結果から PlantUML を選択し、[インストール]を押す PlantUML.png
  5. インストール完了後に[再度読み込む]を押して Visual Studio Code を再起動する

動作確認

1. プレビュー表示

  1. Visual Studio Code を起動する
  2. 拡張子 .pu で新規ファイルを作成する

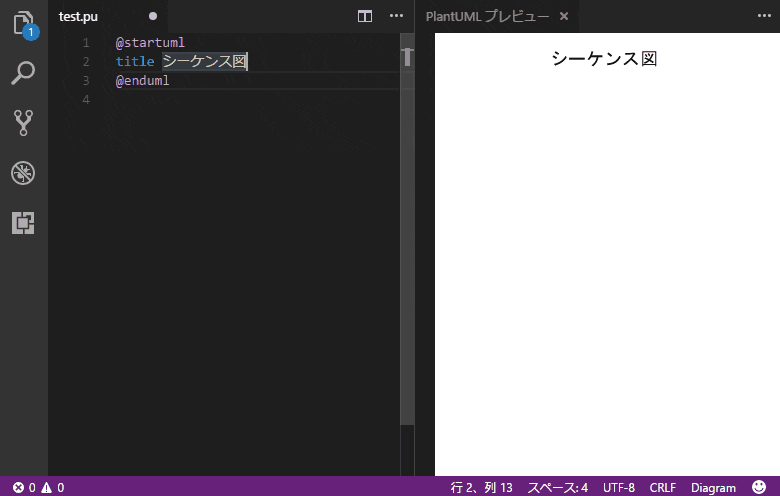

  3. ファイルに以下を入力し、"Alt + D"でプレビューを表示する
test.pu
@startuml
title シーケンス図
アリス -> ボブ: リクエスト
ボブ --> アリス: レスポンス
@enduml


2. 画像ファイルとして出力

  1. "Ctrl + Shift + P" でコマンドパレットを開く
  2. PlantUML: Export Current Diagram と入力する export.png
  3. png, svg, eps, pdf, vdx, xmi, scxml, html から出力形式を選択する image.png

PNGファイルとして出力した時のディレクトリ構成は、以下のようになります。

ディレクトリ構成
 test.pu
 test/

出力結果のPNGファイルは以下のようになります。


PlantUML言語リファレンス

PlantUMLの文法は、"PlantUML Language Reference Guide"としてPDFファイルが提供されています。

  1. http://plantuml.com/download を開く
  2. PlantUML Language Reference Guide にある日本国旗を選択する
  3. "PlantUML_Language_Reference_Guide_JA.pdf"がダウンロードされる

なお、plantuml.com でも同様の説明がありますが、広告表示が鬱陶しいため、PDFファイルの方が読みやすいです。

終わりに

まだまだ PlantUML を使い始めたばかりですが、他のUMLの描画ツールと比べて以下の点が気に入っています。

  • テキストで UML を描けるため、Gitで管理しやすい
  • 図の細かいレイアウト調整などを気にしなくて良い
