PlantUML使い方メモ

Last updated at Posted at 2020-04-26

長くなるので、図の書き方はクラス図とシーケンス図だけで。

その他の図については 続・PlantUML使い方メモ #PlantUML - Qiita を参照。

PlantUML とは

環境構築

OS は Windows10。

Java

> java --version
openjdk 11.0.6 2020-01-14
OpenJDK Runtime Environment AdoptOpenJDK (build 11.0.6+10)
OpenJDK 64-Bit Server VM AdoptOpenJDK (build 11.0.6+10, mixed mode)

インストール方法は割愛。

PlantUML 本体

ここから plantuml.jar を落としてくる。
確認時点では plantuml.1.2020.7.jar だった。

Graphviz

図の描画に使用しているソフトウェアっぽい。
Graphviz - Wikipedia

シーケンス図とアクティビティ図 以外 の図を生成したい場合は必要なので、事実上必須。

自分が落としたのは 2.38。

dot.exe の場所を指定する

PlantUML を実行するときに、 Graphviz に含まれている dot.exe の場所を指定する必要がある。
指定方法は次のいずれか（採用される優先度が高いモノ順に並べている）。

  1. -graphvizdot オプションで指定する
  2. システムプロパティ GRAPHVIZ_DOT で指定する
  3. 環境変数 GRAPHVIZ_DOT に設定する

仮に、 Graphviz をインストールしたフォルダが C:\Graphviz だったとすると、次のような感じで指定する。

-graphvizdotオプションで指定した場合
> java -jar plantuml.jar -graphvizdot C:\Graphviz\bin\dot.exe ...
システムプロパティで指定した場合
> java -DGRAPHVIZ_DOT=C:\Graphviz\bin\dot.exe -jar plantuml.jar ...
環境変数で指定した場合
> set GRAPHVIZ_DOT
GRAPHVIZ_DOT=C:\Graphviz\bin\dot.exe

VSCode

以下のプラグインを使う場合は、 VSCode を実行する前に環境変数 GRAPHVIZ_DOT を設定しておく。

PlantUML

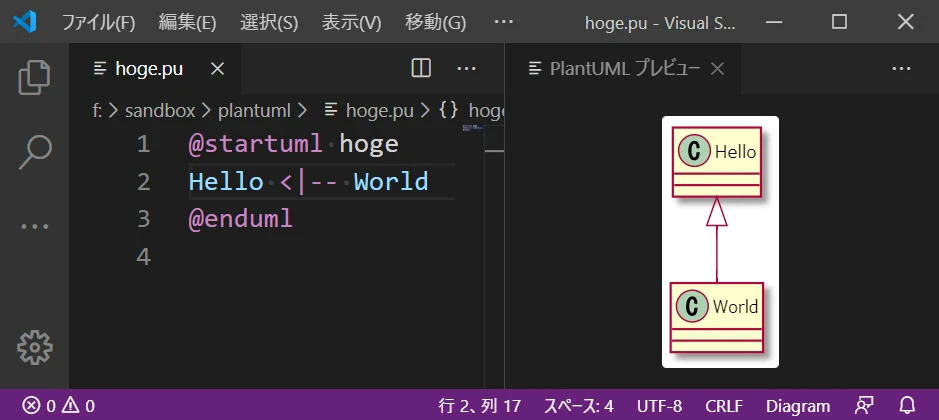

PlantUML - Visual Studio Marketplace

  • VSCode で PlantUML を書くためのプラグイン
  • Alt + d でプレビューが表示される
  • 複数の @startuml...@enduml がある場合は、現在カーソルが存在する場所の図がプレビューされる


Markdown Preview Enhanced

Markdown Preview Enhanced - Visual Studio Marketplace

  • Markdown 中の PlantUML をプレビューできるようにするプラグイン
  • Ctrl + k, v でプレビューが表示される


2024-03-29 追記

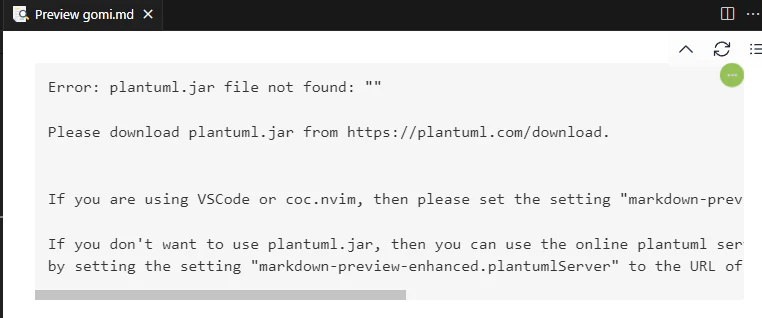

なんか、 jar を手動で追加しないといけなくなった？


https://plantuml.com/ja/download から Compiled jar をダウンロードする。
ライセンスごとに分かれているので、自分の用途に影響しないやつを選んでダウンロードする感じか？（とりあえずMIT選んでおけば事故らない？）

jar を入手したら、 VSCode に設定する。

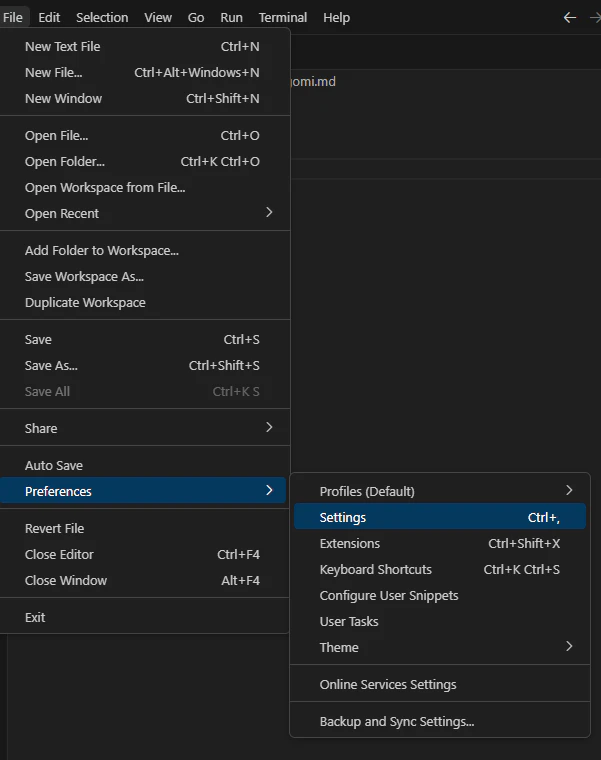

[File] > [Preferences] > [Settings] を選択。


フィルターに markdown-preview-enhanced.plantumlJarPath と入力して、出てきた項目にダウンロードした jar のパスを入力する。


これでプレビューが表示されるようになるはず。

Hello World

hello.pu
@startuml
Hello <|-- World
@enduml
  • テキストファイルを作って、中身を↑のように記述する
  • ファイルの拡張子は pu が慣例？
実行
> java -jar plantuml.jar hello.pu
  • 引数に作成したテキストファイルを指定して実行する
  • すると、引数で指定したファイルと同じ場所に hello.png というファイルが出力される



コマンドラインからの実行方法

ファイル指定

> dir /b
fuga.pu
hoge.pu
piyo.pu

> java -jar plantuml.jar hoge.pu fuga.pu piyo.pu

> dir /b
fuga.pu
hoge.pu
piyo.pu
  • ファイルのパスを引数に指定して実行できる
  • ファイルは複数指定可能
  • ファイル名と同じ名前の png ファイルが、ファイルと同じ場所に生成される

ディレクトリ指定

フォルダ構成
`-hoge/
  |-plantuml.pu
  |-markdown.md
  |-JavaSource.java
  `-fuga/
    `-fuga.pu
  • hoge ディレクトリの直下に、３つのファイルを配置している
  • それぞれ、中身は次のようになっている

plantuml.pu

@startuml
class PlantUml
@enduml

markdown.md

```
@startuml
class Markdown
@enduml
```

JavaSource.java

/**
 * @startuml
 * class JavaSource {
 *   - String message
 * }
 * @enduml
 */
public class JavaSource {}
  • hoge フォルダの下には fuga ディレクトリがあり、その下には fuga.pu ファイルを配置している

fuga.pu

@startuml
class Fuga
@enduml

実行

> java -jar plantuml.jar hoge
実行後
`-hoge/
  |-plantuml.pu
  |-markdown.md
  |-JavaSource.java
  `-fuga/
    `-fuga.pu
  • plantuml.png と JavaSource.png が生成されている





  • フォルダを指定して実行すると、そのフォルダ直下に存在するファイルが自動的に読み込まれる
  • 次の拡張子に該当するファイルが、読み込みの対象となっている
    • .c
    • .h
    • .cpp
    • .txt
    • .pu
    • .tex
    • .html
    • .htm
    • .java
  • これらのファイルの中に @startuml からはじまり @enduml で終わる部分を見つけると、その部分から画像を生成してくれる

ワイルドカードで指定する

  • ↑と同じ構成で、次は以下のようにコマンドを実行する
> java -jar plantuml.jar "hoge/**"
  • フォルダを指定した部分を、 "hoge/**" としている
実行結果
`-hoge/
  |-plantuml.pu
  |-markdown.md
  |-JavaSource.java
  `-fuga/
    |-fuga.pu
  • markdown.png や fuga.png も生成されている





  • 対象の指定には、次のワイルドカードが使用できる
    • * 任意の文字列
    • ? 任意の１文字
    • ** 任意のサブディレクトリ

除外対象を指定する

> java -jar plantuml -x "**/*.pu" "hoge/**"
実行結果
`-hoge/
  |-plantuml.pu
  |-markdown.md
  |-JavaSource.java
  `-fuga/
    `-fuga.pu
  • 拡張子が pu のファイルだけ png ファイルが生成されていない
  • -x オプションで除外対象を指定できる

文字コードの指定

> java -jar plantuml.jar -charset UTF-8 hello.pu
  • 文字コードは -charset オプションで指定する

標準入力から読み込む

> type plantuml | java -jar plantuml.jar -pipe > result.png
  • -pipe オプションを指定すると標準入力から読み込むので、パイプが可能になる
  • 結果は標準出力に書き出されるので、適当なファイルにリダイレクトしてあげればいい

複数の図の記述が存在した場合

hoge.pu
@startuml
class Hoge
@enduml

@startuml
class Fuga
@enduml

@startuml
class Piyo
@enduml
  • １つのファイル内に複数の @startuml...@enduml の記述が存在した場合
実行
> java -jar plantuml.jar hoge.pu
実行結果
> dir /b
hoge.pu







  • 最初の図が ファイル名.png で生成される
  • 残りの図は、 ファイル名_XXX.png の連番で生成される
    • 1000個以上あったらどうなるのかは試していない

図ごとにファイル名を指定する

hoge.pu
@startuml hoge
class Hoge
@enduml

@startuml fuga
class Fuga
@enduml

@startuml piyo
class Piyo
@enduml
  • 各 @startuml の後ろに名前を記述している
実行
> java -jar plantuml.jar hoge.pu
実行結果
> dir /b
hoge.pu







  • @startuml 名前 とすることで、図ごとのファイル名を指定できる

ヘルプの表示

> java -jar plantuml.jar -h
  • ヘルプは、 -h または -help で表示できる

共通

コメント

@startuml no-scale
' これはコメント
Hello <|-- World
@enduml
  • シングルクォーテーション (') から後ろはコメント扱いになる

タイトル

@startuml
title Hello Title
Hello <|-- World
@enduml


  • title タイトル と記述することで、図のタイトルを設定できる

複数行のタイトル

@startuml
title
Hello
Title
end title
Hello <|-- World
@enduml


  • title と end title で囲うことで、複数行のタイトルが記述できる

マークアップ言語で書く

@startuml
title
* __Hello__
* **World**
end title
Hello <|-- World
@enduml


キャプション

@startuml
caption 図１
Hello <|-- World
@enduml


  • caption キャプション で、図のキャプションを設定できる

ヘッダー・フッター

@startuml
header Hello
Hello <|-- World
footer World
@enduml


  • header ヘッダーコメント, footer フッターコメント で、ヘッダーとフッターを指定できる
  • デフォルトだと、ヘッダーは右寄せ、フッターはセンタリングになる
  • Creole で記述できる

位置を指定する

@startuml
left header Hello
Hello <|-- World
right footer World
@enduml


  • left, center, right を header, footer の前に記述することで、位置を調整できる

複数行で書く

@startuml
header
Hello
Header
end header

Hello <|-- World

footer
World
Footer
end footer
@enduml


  • header ... end header, footer ... end footer で囲むことで、複数行で記述できる

凡例

@startuml
legend
Hello World
end legend

Hello <|-- World
class FizzBuzz
@enduml


  • legend ... end legend で、凡例を挿入できる
  • デフォルトでは、中央下に配置される

位置を指定する

  • legend の後ろに上下の位置 (top, bottom) と左右の位置 (left, center, right) を指定できる
@startuml right
legend right
Right
end legend

Hello <|-- World
class FizzBuzz
@enduml


  • 左右の位置だけ指定した場合、上下の位置はデフォルトの bottom になる
@startuml top
legend top
Top
end legend

Hello <|-- World
class FizzBuzz
@enduml


  • 上下の位置だけ指定した場合、左右の位置はデフォルトの center になる
@startuml top-left
legend top left
Top Left
end legend

Hello <|-- World
class FizzBuzz
@enduml


  • 両方とも指定した場合は、指定された位置に表示される
  • このとき、 legend left top のように上下と左右の位置指定を逆にするとエラーになる
    • 必ず、上下の位置→左右の位置の順番で指定する必要がある

拡大率

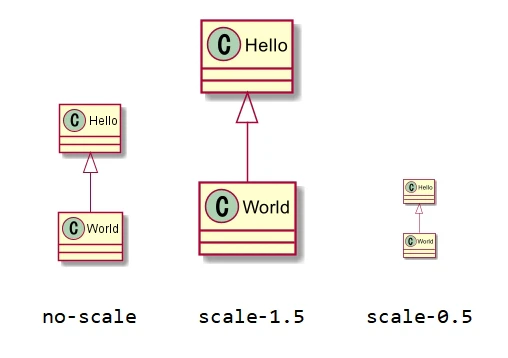

@startuml no-scale
Hello <|-- World
@enduml

@startuml scale-1.5
scale 1.5
Hello <|-- World
@enduml

@startuml scale-0.5
scale 0.5
Hello <|-- World
@enduml


  • scale 拡大率 と記述することで、その図の拡大率を指定できる

Creole

  • wiki 記述言語の１つ
  • タイトルやノートで、この記法が使用できる

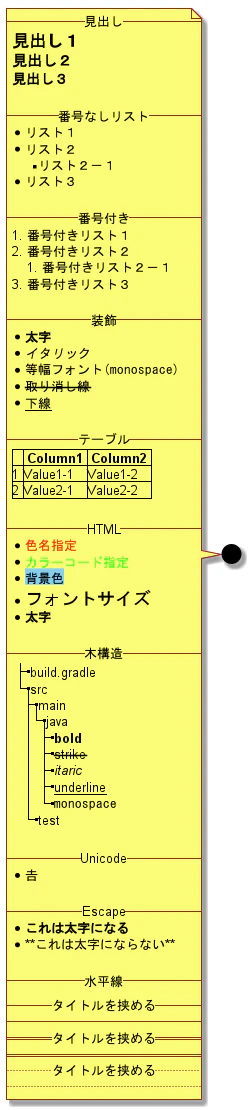

@startuml
note left
  --見出し--
  = 見出し１
  == 見出し２
  === 見出し３

  --番号なしリスト--
  * リスト１
  * リスト２
  ** リスト２－１
  * リスト３

  --番号付き--
  # 番号付きリスト１
  # 番号付きリスト２
  ## 番号付きリスト２－１
  # 番号付きリスト３

  --装飾--
  * **太字**
  * //イタリック//
  * ""等幅フォント(monospace)""
  * --取り消し線--
  * __下線__

  --テーブル--
  |= |= Column1 |= Column2 |
  |1 |Value1-1  |Value1-2  |
  |2 |Value2-1  |Value2-2  |

  --HTML--
  * <color:red>色名指定</color>
  * <color:#00FF00>カラーコード指定</color>
  * <back:skyblue>背景色</back>
  * <size:18>フォントサイズ</size>
  * <b>太字</b>

  --木構造--
  |_build.gradle
  |_src
    |_main
      |_java
        |_**bold**
        |_--strike--
        |_//itaric//
        |___underline__
        |_""monospace""
    |_test

  --Unicode--
  * <U+20BB7>

  --Escape--
  * **これは太字になる**
  * ~**これは太字にならない**

  --水平線--
  --タイトルを挟める--
  ----
  ==タイトルを挟める==
  ====
  ..タイトルを挟める..
  ....
end note
@enduml


フォントを指定する

@startuml
skinparam DefaultFontName メイリオ
おはよう <|-- 世界
@enduml


  • skinparam DefaultFontName フォント名 と記述することで、デフォルトのフォントを指定できる
  • skinparam は、 skinparam <key> <value> という書式で様々なスキン設定を指定できる
  • DefaultFontName はデフォルトのフォントを指定するキー
  • CaptionFontName や ClassFontName のように、特定の要素ごとにフォントを指定することも可能
  • <key> に指定できる値の一覧は、次のコマンドで確認できる
> java -jar plantuml.jar -language
...
;skinparameter
;536
ActivityBackgroundColor
ActivityBarColor
ActivityBorderColor
ActivityBorderThickness
ActivityDiamondBackgroundColor
ActivityDiamondBorderColor
ActivityDiamondFontColor
...

クラス図

クラスを宣言する

@startuml
class Hello
class World
@enduml


  • class <型名> と記述することで、クラスを宣言できる

インターフェースを宣言する

@startuml
interface Hello
interface World
@enduml


  • interface <型名> と記述することで、インターフェースを宣言できる

抽象クラスを宣言する

@startuml
abstract class Hello
@enduml


  • abstract class <型名> とすることで、抽象クラスを宣言できる

enum を宣言する

@startuml
enum HelloWorld {
    ONE
    TWO
    THREE
}
@enduml


  • enum <型名> で、 enum を宣言できる
  • 続けて波括弧 {...} を書き、そのなかで定数を宣言できる

型間の関連を記述する

関連（リンク）

@startuml
Hello -- World
@enduml


  • <型名> <関連を表す線> <型名> と記述することで、型間の関連を記述できる
  • -- は、単純な関連だけを記述できる
  • class <型名> で宣言していない型でも使用可能
    • 宣言と合わせて記述することも可能

誘導可能性の表現

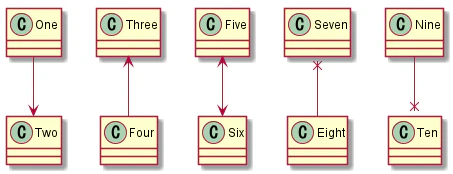

@startuml
class One
One --> Two
Three <-- Four
Five <--> Six
Seven x-- Eight
Nine --x Ten
@enduml


  • <, >, x で、誘導可能性を表現できる

依存

@startuml
One ..> Two
Three <.. Four
@enduml


  • ..>, <.. で、依存を表現できる

汎化

@startuml
One --|> Two
Three <|-- Four
@enduml


  • <|--, --|> で、汎化を表現できる

実現

@startuml
One ..|> Two
Three <|.. Four
@enduml


  • ..|>, <|.. で、実現を表現できる

集約

@startuml
One --o Two
Three o-- Four
@enduml


  • --o, o-- で、集約を表現できる

コンポジション

@startuml
One --* Two
Three *-- Four
@enduml


  • --*, *-- で、コンポジションを表現できる

関連名

@startuml
One -- Two : Hoge
Three -- Four : Fuga >
Five -- Six : < Piyo
@enduml


  • 関連を記述した後ろに : を入れると、そのさらに後ろに関連名を記述できる
  • 関連名の前後に <, > を入れることで、関連の方向性を表現できる

ロール名と多重度

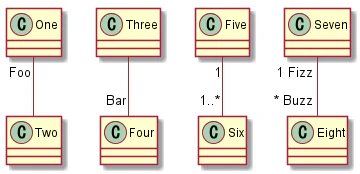

@startuml
One "Foo" -- Two
Three -- "Bar" Four
Five "1" -- "1..*" Six
Seven "1 Fizz" -- "~* Buzz" Eight
@enduml


  • 型名と関連の線の間にダブルクォーテーション (") で囲った文字列を記述することで、ロール名または多重度を記述できる
  • ロール名用・多重度用に記述が分かれておらず、この記法をうまく利用して両方を記述しなければならないっぽい
  • なお、 * Buzz のようにアスタリスク (*) で始めてしまうと Creole 記法のリスト扱いになってしまうので、 ~ でエスケープする必要がある

フィールド・メソッドの定義

@startuml
class Hello {
    one: String
    three(param1: String, param2: int): boolean
    String two
    int four(List<String> param)
}
@enduml


  • class <型名> の後に波括弧 ({...}) で囲った中で、フィールドやメソッドを宣言できる
  • UML として正式な記述 (フィールド名: 型名) だけでなく、 Java 的な書き方 (型名 フィールド名) でも書ける
    • 結構なんでも書けるっぽいが、 UML の正式な記法にしておくのが無難だとは思う
  • フィールドとメソッドは自動的に判定されて、よしなにクラス図のそれぞれの部分に描画される
    • こちらも、あえて混在させる必要はなく、キレイに分けて書いておいたほうが無難

可視性

@startuml
class Hello {
    - privateField: int
    # protectedField: int
    ~ packagePrivateField: int
    + publicField: int

    - privateMethod(): void
    # protectedMethod(): void
    ~ packagePrivateMethod(): void
    + publicMethod(): void
}
@enduml


  • UML の記法で可視性を記述すると専用のアイコン表示になる
  • 逆に分かりにくいって場合は、以下の様にしてアイコン表示をオフにすることもできる
@startuml
skinparam classAttributeIconSize 0
class Hello {
    - privateField: int
    # protectedField: int
    ~ packagePrivateField: int
    + publicField: int

    - privateMethod(): void
    # protectedMethod(): void
    ~ packagePrivateMethod(): void
    + publicMethod(): void
}
@enduml


  • skinparam classAttributeIconSize 0 を設定すると、可視性のアイコン表示は消える

抽象メンバー

@startuml
class Hello {
    {abstract} one: int
    {abstract} two(): int
}
@enduml


  • メンバーの先頭に {abstract} とつけることで、抽象メンバーにできる

静的メンバー

@startuml
class Hello {
    {static} ONE: int
    {static} two(): int
}
@enduml


  • メンバーの先頭に {static} とつけることで、静的メンバーにできる

ステレオタイプ

@startuml
class Hello <<Hoge>>
class World <<Fuga>> {
    message: String
}
@enduml


  • 型名の後ろに <<ステレオタイプ>> と記述することで、ステレオタイプを記述できる

テンプレート

@startuml
class Hello<H>
class World<W> <<Hoge>>
@enduml


  • 型名の直後に <名前> と記述することで、テンプレートを表現できる
  • ステレオタイプとの併用も可能

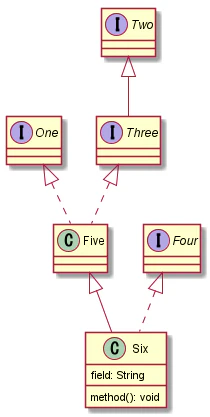

実現や汎化を Java コードっぽく書く

@startuml
interface One
interface Two
interface Three extends Two
interface Four
class Five implements One, Three
class Six extends Five implements Four {
    field: String
    method(): void
}
@enduml


  • extends や implements を使って、まんま Java コードっぽく書ける
  • これは捗る

パッケージ

@startuml
package one.two {
    class Hello
}

package three.four {
    World -- Hello
}
@enduml


  • package <名前> {...} と記述することで、パッケージを表現できる
  • 波括弧の中では、クラスや関連を記述できる

宣言の順序に注意

パッケージ宣言の順序を逆転した場合
@startuml
package three.four {
    World -- Hello
}

package one.two {
    class Hello
}
@enduml


  • Hello クラスは one.two パッケージで宣言しているつもりだが、先に登場している three.four パッケージに含まれてしまっている
  • どうやら、上から順番に見ていって最初に登場したパッケージ内で宣言したことになるっぽい

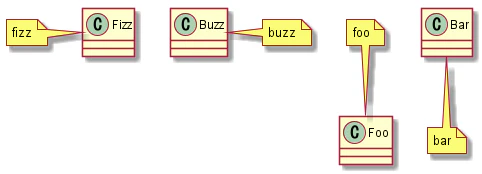

ノート

@startuml
class Fizz
note left: fizz

class Buzz
note right: buzz

class Foo
note top: foo

class Bar
note bottom: bar
@enduml


  • クラスなどの宣言のうしろに note <top|bottom|left|right>: <コメント> と記述することで、直前の要素にたいしてノートを記述できる
  • Creole での記述も可能

ノートをつける要素を指定する

@startuml
Fizz -- Buzz
note left of Fizz: fizz
note right of Buzz: buzz
@enduml


  • note <位置> of <対象>: <コメント> と記述することで、 <対象> で指定した要素に対してノートをつけることができる

関連にノートをつける

@startuml
Fizz -- Buzz
note on link: fizz-buzz
note left: buzz
@enduml


  • 型間の関連を記述したあとに note on link: <コメント> と記述することで、関連に対してノートをつけることができる

ノートに名前をつける

@startuml
note "Hello World" as n1
Hello -- n1
World .. n1

note "Fizz Buzz" as n2
@enduml


  • note "<コメント>" as <名前> と記述することで、ノートに任意の名前を割り当てることができる
  • 割り当てた名前を使って、好きな要素とノートを紐付けることができる
    • 型間の関連を書くのと同じような要領で線を引ける
  • この記法なら、単独のノートを記述することもできる

複数行のノートを書く

@startuml
class Hello
note left
Hello
World
end note

Fizz -- Buzz
note on link
Fizz
Buzz
end note
note left of Fizz
fizz
buzz
end note

note as n1
Foo
Bar
end note
@enduml


  • 各ノートの記法は、 end note で終わらせることで複数行で書くことが可能

別名をつける

@startuml
class "Hoge" as h {}
class "Fuga" as f {}

h --> f
@enduml
  • クラス名の後ろに as 別名 と付けることで、クラス名に別名をつけられる
  • この場合、クラス名はダブルクォーテーションで括る必要があるっぽい

背景色を設定する

@startuml
class Hoge #skyblue {}
class Fuga #pink extends Hoge {}
class "ぴよ" as Piyo #FFFFFF {}
@enduml
  • クラス名のうしろに #色 と指定することで、そのクラスの背景色を指定できる
  • 色 には色名やカラーコードを指定できる
  • extends や implements をしている場合は、その手前に記載する
  • as で別名を指定している場合は、その後ろに記載する

ステレオタイプごとに背景色を指定する

skinparam classBackgroundColor<<Foo>> lightgreen
skinparam classBackgroundColor<<Bar>> lightpink

class Hoge <<Foo>>
class Fuga <<Foo>>
class Piyo <<Bar>>
class Fizz
  • skinparam classBackgroundColor<<ステレオタイプ>> <色> と指定することで、ステレオタイプごとに背景色を指定できる
  • skinparam は以下のようにも書くことができる(結果は同じ)
skinparam class {
  BackgroundColor<<Foo>> lightgreen
  BackgroundColor<<Bar>> lightpink
}

class Hoge <<Foo>>
class Fuga <<Foo>>
class Piyo <<Bar>>
class Fizz

横向きにする

left to right direction

Hoge <-- Fuga
Fuga <-- Piyo
  • left to right direction と指定すると、図を横向きにできる

JSON でデータを記述する

class Hoge {
    string: String
    number: int
}

class Fuga {
    bool: boolean
}

Hoge --> "fuga" Fuga

json hoge {
    "string": "text",
    "number": 10,
    "fuga": {
        "bool": false
    }
}
  • json <名前> {...} と記述することで、 JSON データを記載できる
  • 実際のオブジェクトの様子とかを書けるかも

シーケンス図

同期メッセージ

@startuml
Alice -> Bob: Hi
Bob --> Alice: Hi

Alice -> Bob: Is this a pen?
Bob --> Alice: No! This is an apple!!
@enduml


  • シーケンス図は、基本的に <要素> <メッセージ> <要素>: <メッセージ名> と記述していく
  • <メッセージ> は、 -> で同期メッセージになる
  • --> は線が点線になり、応答メッセージに使用できる

非同期メッセージ

@startuml
Alice ->> Bob: Hi
Alice ->> Bob: Is this a pen?
Alice ->> Bob: Is this a pen??
Alice ->> Bob: Is this a pen???
Alice ->> Bob: Is this a pen????

Bob -> Alice: This is an apple!!!
@enduml


  • ->> と記述することで、非同期メッセージを表現できる

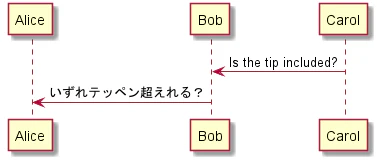

ライフラインの並び順を指定する

@startuml
participant Alice
participant Bob
participant Carol

Carol -> Bob: Is the tip included?
Bob -> Alice: いずれテッペン超えれる？
@enduml


  • 何もしないと、ライフラインは上から現れた順番で、左から並べられる
  • ライフラインの順序を指定したい場合は、 paritcipant <ライフラインの名前> という形で別途並びを定義しておく

ライフラインにアイコンを使う

@startuml
actor Actor
boundary Boundary
control Control
entity Entity
database Database
collections Collections
@enduml


  • participant の代わりに特定のキーワードを指定することで、役割に合わせたアイコンを使用できる

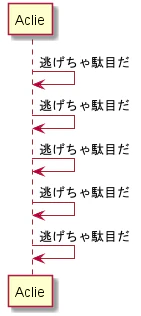

自分自身へのメッセージ

@startuml
Aclie -> Aclie: 逃げちゃ駄目だ
Aclie -> Aclie: 逃げちゃ駄目だ
Aclie -> Aclie: 逃げちゃ駄目だ
Aclie -> Aclie: 逃げちゃ駄目だ
Aclie -> Aclie: 逃げちゃ駄目だ
@enduml


  • 自分自身にメッセージを送ることもできる

メッセージに番号を振る

@startuml
Alice -> Bob: Hi
autonumber
Bob -> Carol: Hi
Carol -> Dave: Hi
Bob -> Dave: Hi
@enduml


  • メッセージの前に autonumber と記述することで、その後のメッセージに自動的に番号を振ることができる

開始番号と増分を指定する

@startuml
autonumber 3
Alice -> Bob: Hi
Bob -> Carol: Hi
autonumber 2 3
Carol -> Dave: Hi
Bob -> Dave: Hi
@enduml


  • autonumber <開始> <増分> のようにして、開始番号と増分を指定できる

自動採番の一時停止・再開

@startuml
autonumber
Alice -> Bob: Hi
autonumber stop
Bob -> Carol: Hi
Carol -> Dave: Hi
autonumber resume
Bob -> Dave: Hi
Carol -> Dave: Hi
@enduml


  • autonumber stop で、自動採番を中断できる
  • autonumber resume で、中断したところから自動採番を再開できる

メッセージのグループ化

@startuml
Alice -> Bob: Is this a pen?
alt yes
    Alice <-- Bob: Yes! This is a pen!!
else no
    Alice <-- Bob: Noooooooo! This is an apple!!!!!
end
@enduml


  • 特定のキーワードを使うことでメッセージをグループ化できる
  • 使用できる予約済みのキーワードは以下
    • alt/else
    • opt
    • loop
    • par
    • break
    • critical
  • キーワードの後ろに任意の文字列を記述できる（分岐の条件などを記述できる）
  • インデントは必要ないが、しておいたほうが見やすいと思う
  • グループは次のように入れ子が可能

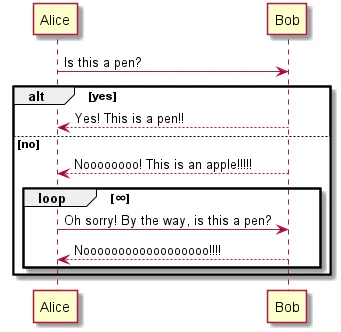

入れ子にした場合
@startuml
Alice -> Bob: Is this a pen?
alt yes
    Alice <-- Bob: Yes! This is a pen!!
else no
    Alice <-- Bob: Noooooooo! This is an apple!!!!!
    loop ∞
        Alice -> Bob: Oh sorry! By the way, is this a pen?
        Alice <-- Bob: Noooooooooooooooooo!!!!
    end
end
@enduml


任意の名前のグループを作る

@startuml
group コピペ
    Alice -> Bob: Is this a pen?
    Alice <-- Bob: No! This is an apple!!
end
@enduml


  • group <名前> とすることで、任意の名前のグループを書ける
  • この場合、 alt などでかけたような条件に当たるところの記述はできない

実行仕様

@startuml
activate Alice
Alice -> Bob

activate Bob
Bob -> Carol

activate Carol
Bob <-- Carol

deactivate Carol
Alice <-- Bob

deactivate Bob
@enduml


  • activate <名前> で、指定した名前のライフラインの実行仕様を表現できる
  • deactive <名前> で明示的に非活性化させる必要がある

入れ子にする

@startuml
activate Alice
Alice -> Bob

activate Bob
Bob -> Bob
activate Bob
Bob -> Carol

activate Carol
Bob <-- Carol

deactivate Carol
Alice <-- Bob

deactivate Bob
@enduml


  • 実行仕様は入れ子にできる

実行仕様(ショートカット記法)

@startuml
Alice ++
Alice -> Bob ++

Bob -> Carol ++

Bob <-- Carol --

Alice <-- Bob --
Alice --
@enduml
  • <名前> -> <名前> ++ のように、対象の分類子の直後に ++ を入れると、実行仕様を開始できる
  • <名前> <-- <Carol> -- のように、対象の分類子の直後に -- を入れると、実行仕様を終了できる

ライフラインの生成

@startuml
Alice -> Bob
create Carol
Bob -> Carol: new
Bob -> Carol
Bob <-- Carol
Alice <-- Bob
@enduml


  • create <名前> と記述することで、指定した名前のライフラインを途中から生成できる

ライフラインの生成(ショートカット記法)

@startuml
Alice -> Bob
Bob -> Carol ** : new
Bob -> Carol
Bob <-- Carol
Alice <-- Bob
@enduml
  • <名前> -> <名前> ** : <メッセージ> のように、対象の分類子の直後に ** を入れると

リファレンス

@startuml
Alice -> Bob
ref over Bob, Carol: あっちを参照
Alice <-- Bob
ref over Alice
そっちを
参照
end ref
@enduml


  • ref over <リファレンスで囲う対象>: <説明> と記述することで、リファレンスを記述できる
  • リファレンスで囲う対象には、ライフラインの名前をカンマ区切りで複数指定できる
  • ref over ... end ref とすることで複数行で記述することも可能

境界線

@startuml
== Foo ==
Alice -> Bob
Alice <-- Bob

== Bar ==
Bob -> Carol
Bob <-- Carol
@enduml


  • == <名前> == と書くことで、境界線を記述できる

外部からの（への）メッセージ

@startuml
[-> Alice: Hello
Alice ->]: Hello
@enduml


  • ライフラインの名前の代わりに [, ] を使うことで、外部からの（への）メッセージを記述できる

メッセージの間に間隔をあける

@startuml
Alice -> Bob
Alice <-- Bob

Alice -> Bob
Alice <-- Bob
|||
Alice -> Bob
Alice <-- Bob
||80||
Alice -> Bob
Alice <-- Bob
@enduml


  • メッセージの間に ||| を挟むことで、少し間隔をあけることができる
  • ||<ピクセル>|| とすれば、間隔の大きさをピクセルで指定できる

ノート

@startuml
Alice -> Bob
note left: Hello
Alice <-- Bob
note right: World
Alice -> Alice
note left
Hello
World
end note
@enduml


  • メッセージの直後に note left または note right のいずれかでノートをつけることができる
    • top, bottom は使えない（使うとクラス図として解釈されてしまう）
  • note <left|right> ... end note とすることで複数行で書くことも可能
  • Creole で記述可能

Java から使う

Graphviz の指定

  • コマンドラインから実行するときと同様で、 Graphviz の dot.exe の場所を指定しなければならない
  • コマンドラインオプションはないので、システムプロパティか環境変数での設定になる

依存関係の指定

build.gradle
plugins {
    id "application"
}

sourceCompatibility = 11
targetCompatibility = 11
compileJava.options.encoding = "UTF-8"

mainClassName = "sandbox.plantuml.Main"

repositories {
    mavenCentral()
}

dependencies {
    implementation "net.sourceforge.plantuml:plantuml:8059"
}

String ソースから読み込む

Main.java
package sandbox.plantuml;

import net.sourceforge.plantuml.SourceStringReader;

import java.io.File;

public class Main {

    public static void main(String[] args) throws Exception {
        String source = "@startuml\n"
                      + "Foo <-- Bar\n"
                      + "@enduml";
        final SourceStringReader reader = new SourceStringReader(source);
        reader.generateImage(new File("result.png"));
    }
}
  • SourceStringReader を使うと、 String のソースを読み込んで画像を生成できる
  • generateImage(File) などのメソッドで、指定したファイルに結果を出力できる
    • 複数の @startuml...@enduml が存在する場合は、最初の画像だけが生成される
実行結果
> gradle run
...


  • コマンドラインから実行する場合と同じで、環境変数 GRAPHVIZ_DOT が設定されている必要がある点に注意

複数画像が定義されている場合

Main.java
package sandbox.plantuml;

import net.sourceforge.plantuml.SourceStringReader;

import java.io.FileOutputStream;
import java.io.OutputStream;

public class Main {

    public static void main(String[] args) throws Exception {
        String source = "@startuml FooBar\n"
                      + "Foo <-- Bar\n"
                      + "@enduml\n"
                      + "\n"
                      + "@startuml FizzBuzz\n"
                      + "Fizz <-- Buzz\n"
                      + "@enduml";
        final SourceStringReader reader = new SourceStringReader(source);
        try (
            OutputStream fooBar = new FileOutputStream("foobar.png");
            OutputStream fizzBuzz = new FileOutputStream("fizzbuzz.png");
        ) {
            reader.generateImage(fooBar, 0);
            reader.generateImage(fizzBuzz, 1);
        }
    }
}
  • generateImage(OutputStream, int) を使えば、指定した番号の画像を生成できる
  • 画像の番号は 0 はじまりで上からの順番

ソースファイルから読み込む

フォルダ構成
|-source.pu
|-build.gradle
`-src/main/java/
  `-sandbox/plantuml/
    `-Main.java
  • source.pu ファイルを追加
source.pu
@startuml FooBar
Foo <-- Bar
@enduml

@startuml FizzBuzz
Fizz <-- Buzz
@enduml
  • ２つの図を定義している
Main.java
package sandbox.plantuml;

import net.sourceforge.plantuml.SourceFileReader;

import java.io.File;

public class Main {

    public static void main(String[] args) throws Exception {
        final SourceFileReader reader = new SourceFileReader(new File("source.pu"));
        reader.getGeneratedImages();
    }
}
  • SourceFileReader でソースファイルを読み込んでいる
  • getGeneratedImages() を実行すると、画像の生成が行われる
実行結果
> gradle run
...
フォルダ構成
|-source.pu
|-build.gradle
`-src/main/java/
  `-sandbox/plantuml/
    `-Main.java



  • コマンドラインから実行したときと同じように、ソースファイルが存在するフォルダに画像が出力される
  • getGeneratedImage() は、生成された画像ファイルを表す File オブジェクトの List が返される

参考

509
483
1

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
509
483

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
