総括
距離センサーを今後選定する時のヒントとなるように纏めて置こうかな。
| 電源電圧min | 電源電圧max | 測定距離min | 測定距離max | 測定方式 | 備考 | ||
|---|---|---|---|---|---|---|---|

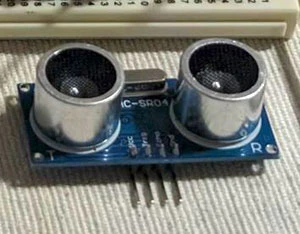

| HC-SR04 |  |
3.0v | 5.5v | 2cm | 4.5m | 超音波 | 気温差が大きいと精度落ちる |

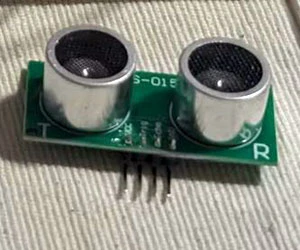

| US-015 |  |
5.0v | 5.0v | 2cm | 4.0m | 超音波 | 〃 |
| GP2Y0A02YK |  |
4.5v | 5.5v | 20cm | 1.5m | 赤外線 | 直射日光で精度落ちる |

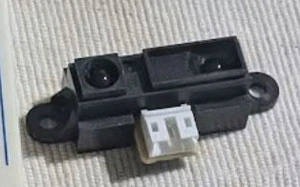

| GP2Y0A21YK |  |
4.5v | 5.5v | 10cm | 0.8m | 赤外線 | 〃 |

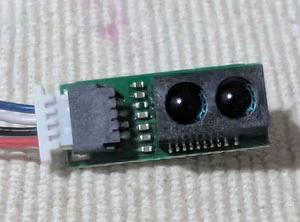

| GP2Y0E02A |  |
2.7v | 3.3v | 4cm | 0.5m | 赤外線 | 〃 |
| VL53L0X |  |
3.3v | 5.0v | 3cm | 2.0m | 赤外線 | 〃 |
| VL53L1X |  |
3.3v | 5.0v | 10cm | 4.0m | 赤外線 | 〃 |

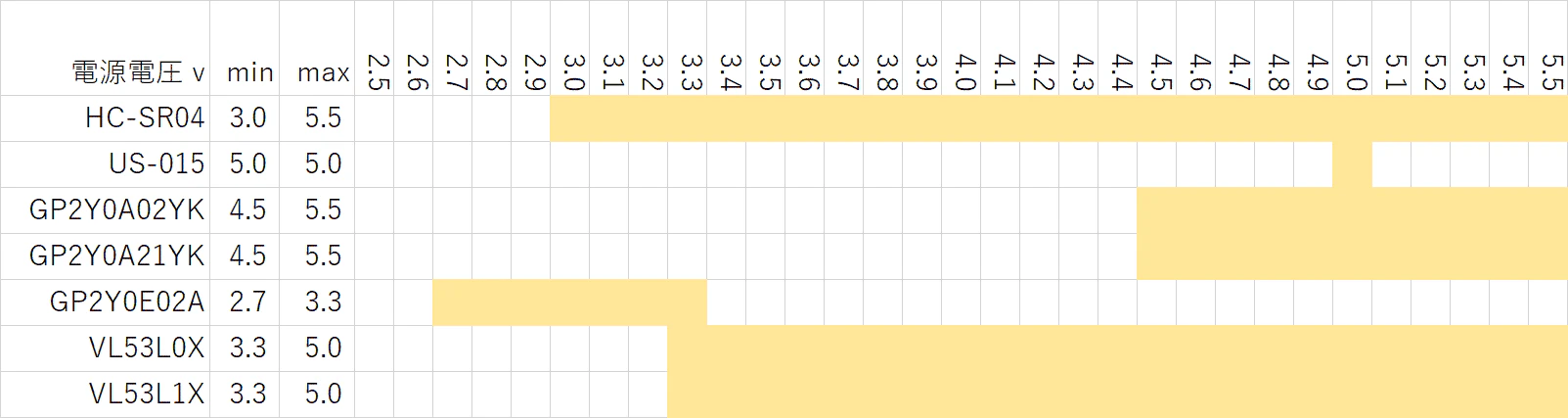

電圧のグラフ
最大電圧を超えると部品が壊れるかもしれないからメモ。
例えばソーラーパネルを直結すると壊れるかも？

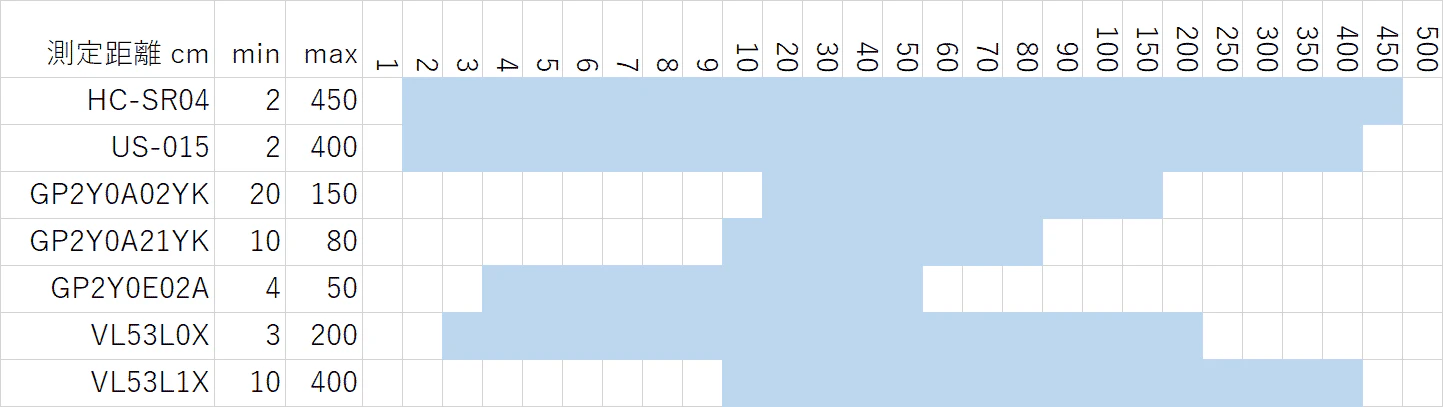

計測距離のグラフ
近すぎても遠すぎても測れないんだって。
必要な距離を把握して選んだ方が良いみたい。
各記事リンク
HC-SR04 × PIC
https://qiita.com/Ken_____/items/3463fdbe30ce799bd233
https://qiita.com/Ken_____/items/40c616cb02618ba060a3
https://qiita.com/Ken_____/items/5b56deb2df6eda4c0e33
https://qiita.com/Ken_____/items/db2dfc0307b9eb584fbe
https://qiita.com/Ken_____/items/4a037b8e2cc6a8868e24
US-015 × PIC
US-015 × ESP32
https://qiita.com/Ken_____/items/d32f358d6e1690d61b01
https://qiita.com/Ken_____/items/3a658a4b3c6b7cc438a1
https://qiita.com/Ken_____/items/7994f04e0fdcf89b2b05
https://qiita.com/Ken_____/items/ddc1375eb60a4448f8f0
https://qiita.com/Ken_____/items/c1d290ae692ad3708514
https://qiita.com/Ken_____/items/136cbf0f9954b504dd15
HC-SR04 × ESP32
GP2Y0A02YK × ESP32
GP2Y0A21YK × ESP32
GP2Y0E02A
求める距離80cmに届かない事を後から知ったので記事を作ってないよ。
VL53L0X × ESP32
VL53L1X
