Jamstackの構成がわからない

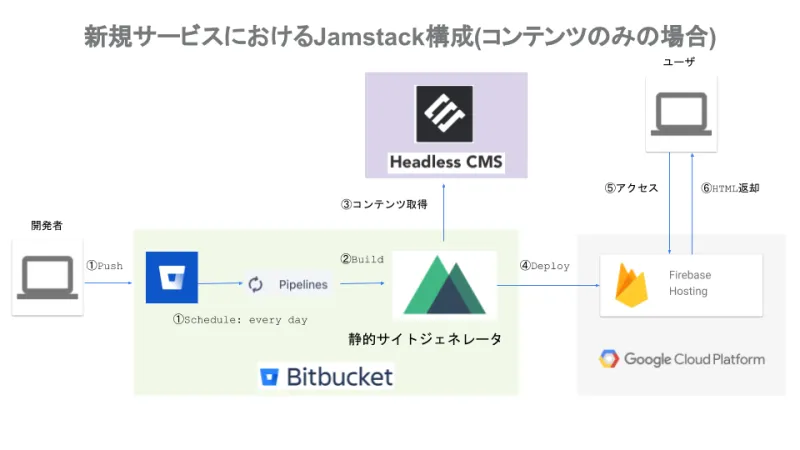

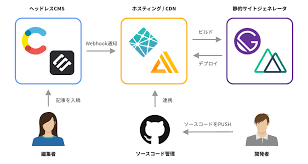

１.上の画像:ビルドの向きがパイプラインからSSG 下の画像：ホスティングサーバーからSSG

どちらも正しいです。
上図の__Firebase Hosting__はホスティングのみのサービス、下図中央の__Netlify__と__AWS Amplify__はホスティングに加えビルドなどのサービスも提供しています。
質問でおっしゃっている通り、Jamstackは特定のサービスを使ったアーキテクチャではないので、使用するサービスによって構成が変わります。
（と言っても上の画像はかなり特殊な例だと思いますが）

2.上の画像:SSGからHeadlessCMSにコンテンツ取得　下の画像：SSGとHeadlessCMSのやり取りなし

SSGはHeadlessCMSからコンテンツ取得をするので上図の方が正しいでしょうか。
おそらく下図もデータのやり取りの矢印を省略しているだけです。下図掲載サイトでも図のそばに

このビルドの際に静的サイトジェネレータがAPIをコールし、コンテンツを事前に埋め込んだ静的ファイルが生成されます。

と書かれていてこの「API」というのはHeadlessCMSのAPIのことを指しています。

3.API・Web・DBサーバーはどこでしょうか？矢印関係で教えていただけると嬉しいです。

Jamstackはサーバーレスな（開発者が管理するサーバーが無い）構成なので、従来のWebサーバー/APサーバー/DBは存在しません。
参考：https://jamstack.org/
役割から考えて無理矢理紐づけるとファイルを配信するWebサーバーはホスティングサービス（CDN）にあたり、APサーバー/DBはHeadlessCMSにあたるでしょうか。

4.Jamstackがサーバーレスでセキュリティ的にも安全と言われるのはユーザーから直接アクセスできるのが静的コンテンツしか置いてないホスティングサーバーのみだからでという認識で合ってますでしょうか？？

詳しくないので断言はできないのですが、基本的にはその認識で合っていると思います。
その他、ホスティングサービスやHeadlessCMSなども各ベンダーがセキュリティを担保しているはずなので（自分で作るより）セキュアだよねということらしいです。

5.Jamstackの「J」、JavaScriptはどこで走っているのでしょうか？コンテンツ取得の実装とかに使われてるのでしょうか？

SSGのところで走っています。
ビルド時のコンテンツ取得・静的ファイル生成をJavaScriptが行っています。

ひとつひとつ丁寧に解説してくださりありがとうございます！
データはHeadlessCMS内のAPIサーバーで管理しているという理解で合ってますでしょうか？
