Vega でタイマーを作る

Posted at 2024-02-11

Vega¹ の timer イベントを使って視覚的に残り時間がわかるタイマーを作ります。

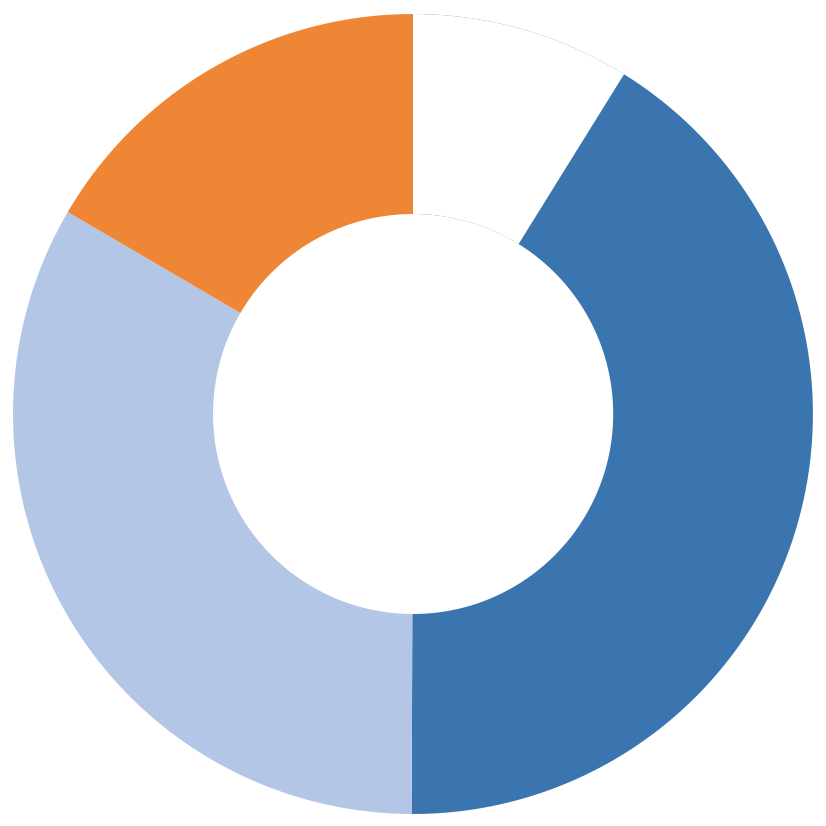

まずは、完成系のイメージです。色分けされたドーナツグラフが時間と共に欠けていきます。

ステップ1 ドーナツグラフを表示する

今回のサンプルではタイマーの時間を30分とし、15分、25分の区切りで色を変えるようにします。

pie transform を利用し、360度（0~2π）を 15対10対5の割合になる角度へと変換します。

    "data": [
      {
        "name": "table",
        "values": [
          {"id": 1, "value": 15},
          {"id": 2, "value": 10},
          {"id": 3, "value": 5}
        ],
        "transform": [
          {
            "type": "pie",
            "field": "value",
            "startAngle": 0,
            "endAngle": 6.29,
            "sort": false
          }
        ]
      }
    ],

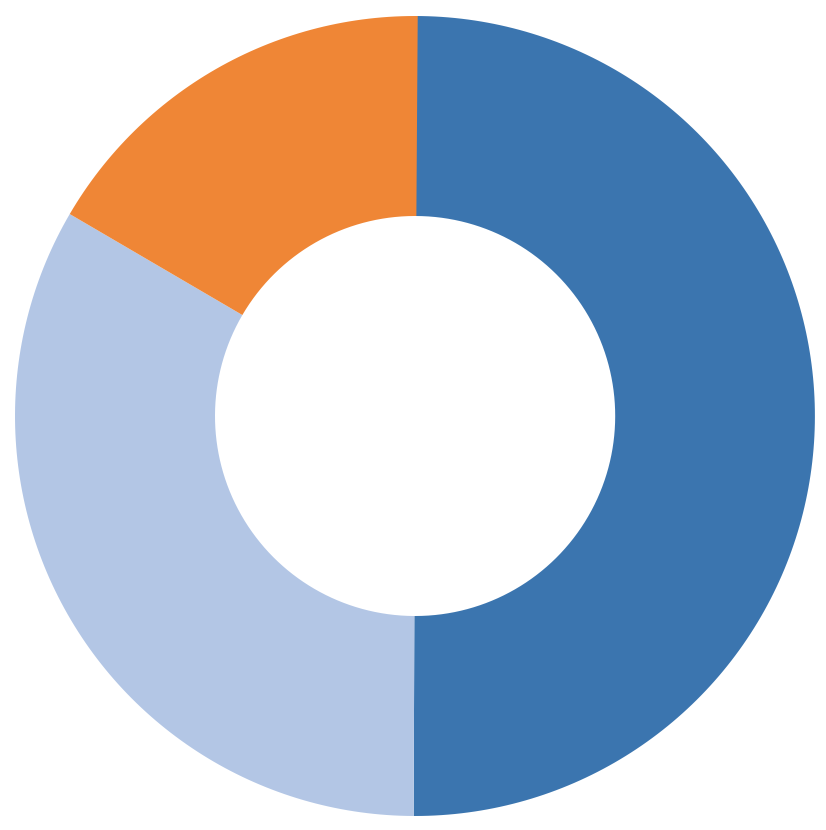

先ほど変換した角度が入ったデータを使ってドーナツグラフを描画します。

    "marks": [
      {
        "type": "arc",
        "from": {"data": "table"},
        "encode": {
          "enter": {
            "fill": {"scale": "color", "field": "id"},
            "x": {"signal": "width / 2"},
            "y": {"signal": "height / 2"}
          },
          "update": {
            "startAngle": {"field": "startAngle"},
            "endAngle": {"field": "endAngle"},
            "padAngle": {"value": 0},
            "innerRadius": {"signal": "innerRadius"},
            "outerRadius": {"signal": "width / 2 "},
            "cornerRadius": {"value": 0}
          }
        }
      },

Onlineエディタで開く

ステップ2 timerイベントを追加する

以下のsignal を追加します

minutes: 計測するタイマーを指定します
- {"name": "minutes", "init": "30"}
startDate: 開いた時の時刻記録しておきます
- {"name": "startDate", "init": "now()"}
endDate: 終了時刻を記録しておきます
- {"name": "endDate", "init": "now()+minutes*60*1000"}

timer : 1秒ごとにイベントを発生させ、経過時間/タイマー時間 ×　2π することで、どこまで進んだかの角度を計算します

      {
        "name": "timer",
        "init": "0",
        "on": [
          {
            "events": {"type": "timer", "throttle": 1000},
            "update": "(now()- startDate)/(endDate-startDate)*6.29"
          }
        ]
      }

OnlineエディタのSignal Viewer でtimerが進んでいくのが確認できます。

差分
 Online Editor で開く

ステップ3 ドーナツグラフを消していく

元のドーナツグラフに対して、白いドーナツグラフを重ねることでドーナツグラフを消していきます。

白いドーナツグラフを追加し、endAngle を先ほどの timer シグナルを設定することで、時間の経過と共に白いドーナツグラフが大きくなり、元のドーナツグラフが欠けていきます

差分
 Online Editor で開く

ステップ4 文字列を表示する

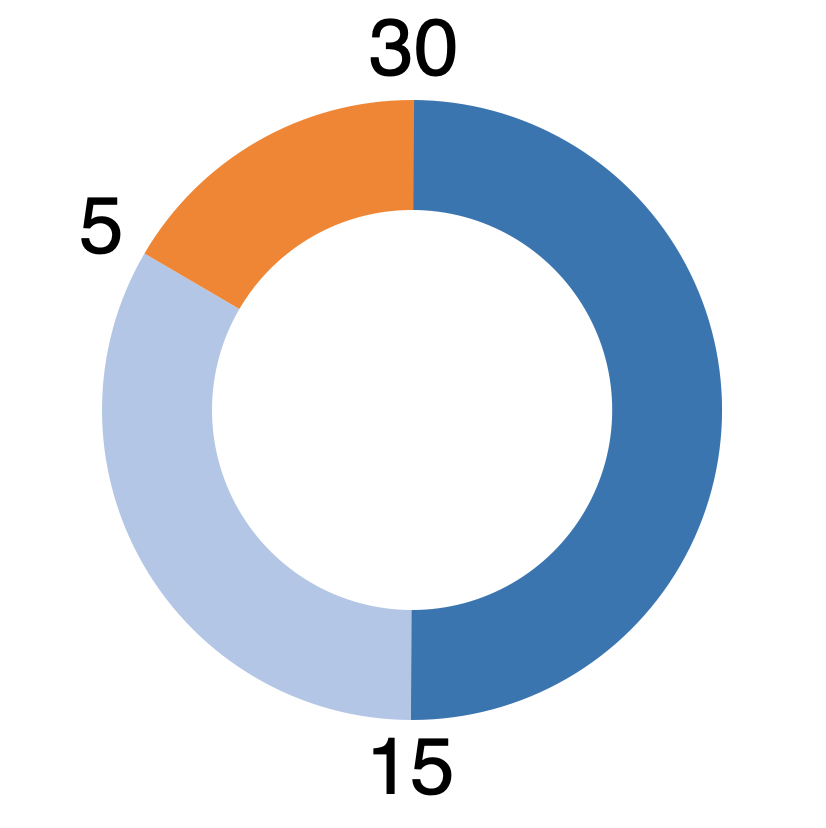

最後に色の変わり目に残り時間を表示させます。

残り時間を計算するために、window transformを利用し積み上げデータを計算します。

          {
              "type": "window",
              "ops": ["sum"],
              "fields": ["value"],
              "as": ["sum"]
          }

以下のようにデータ変換されます。

{"id": 1, "value": 15}, ==> {"id": 1, "value": 15, "sum": 15},
{"id": 2, "value": 10}, ==> {"id": 2, "value": 10, "sum": 25},
{"id": 3, "value": 5}   ==> {"id": 3, "value": 5, "sum": 30}

経過時間から残り時間を計算し出力します。

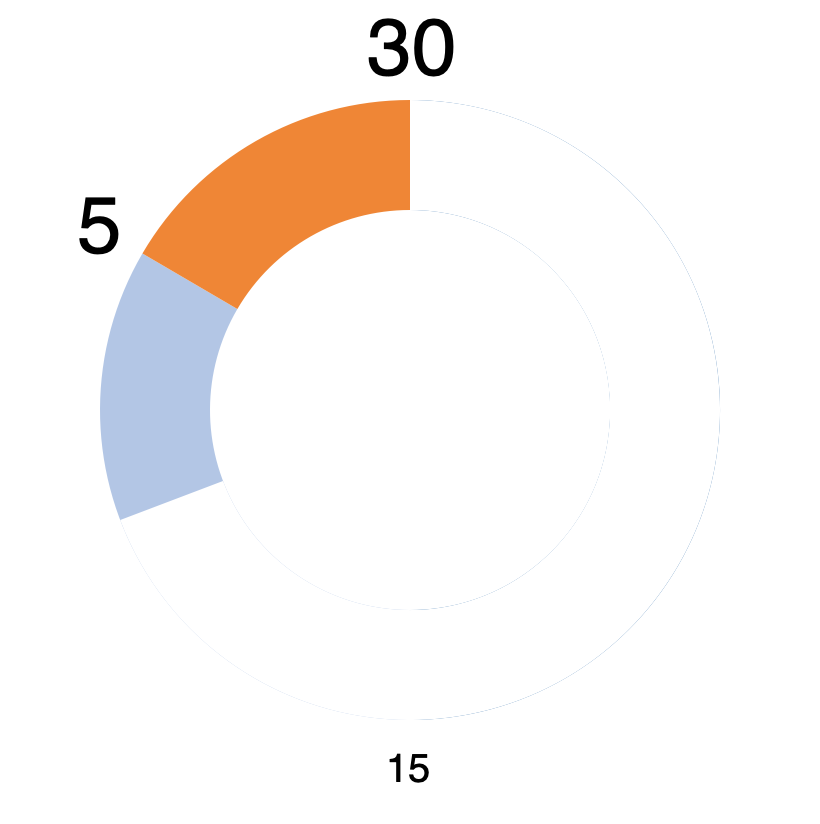

ついでに、円と文字が被らないように半径などの微調整します。また、時間が経過すると文字を小さくしたりします。

      {
        "type": "text",
        "from": {"data": "table"},
        "encode": {
          "enter": {
            "x": {"signal": "width / 2"},
            "y": {"signal": "height / 2"},
            "radius": {"signal": "width / 2 - fontSize/2"},
            "theta": {"signal": "datum.endAngle"},
            "fill": {"value": "#000"},
            "align": {"value": "center"},
            "baseline": {"value": "middle"},
            "text": {"signal": "(minutes - datum.sum) == 0 ? minutes : (minutes - datum.sum)"}


          },
          "update": {
            "fontSize": {"signal": "timer < datum.endAngle ? fontSize: fontSize/2"}
          }
        }
      }

差分
 Online Editor で開く

参考

過去のVega解説記事は以下です。

Vega はjsonでデータや描画の設定を記述することで、視覚化できるツール。いろんなグラフを表現できます。 ↩
