[ReactiveProperty]シーケンス要素を絞り込んで取得できない
Q&A
Closed
お世話になっております。
解決したいこと
C# + WPFでベクターグラフィックスドローイングツールを開発しています。
※下にソースコードへの案内を記載しております。よろしければそちらを参照ください。
発生している問題・エラー
現在、レイヤー機能を実装しているところです。SelectedLayersというReactiveCollectionを作成し、レイヤーウィンドウで選択されたレイヤーを絞り込んで、図形を描画する時にそのレイヤーに図形を追加するといった処理をさせたいのですが、SelectedLayersのReactiveCollectionがコレクション変更通知をうまく処理できていないようで、レイヤーウィンドウでレイヤーを選択しても必ず「レイヤー1」の名前のレイヤーがSelectedLayersにセットされるという状況が続いております。
また、SelectedLayers.ToObservable().Subscribe()としても、SelectedLayersコレクションの変更時のイベントが検知できていないようです。
public class DiagramViewModel : BindableBase, IDiagramViewModel, IDisposable
{
:
#region Property
public ReactiveCollection<Layer> Layers { get; } = new ReactiveCollection<Layer>();
public ReadOnlyReactiveCollection<Layer> SelectedLayers { get; }
:
#endregion //Property
public DiagramViewModel()
{
:
//SelectedLayers = Layers.ObserveElementProperty(x => x.IsSelected)
// .Where(x => x.Instance.IsSelected.Value == true)
// .Select(x => x.Instance)
// .ToReactiveCollection(); //not working
//SelectedLayers = Layers.CollectionChangedAsObservable()
// .Select(_ => Layers.CollectionChangedAsObservable().Where(x => x.Action == NotifyCollectionChangedAction.Remove || x.Action == NotifyCollectionChangedAction.Reset).ToUnit())
// .Switch()
// .Select(_ => Layers.Where(x => x.IsSelected.Value == true).ToArray())
// .ToReadOnlyReactivePropertySlim(Array.Empty<Layer>()); //not working
//SelectedLayers = Layers.ToObservable()
// .Where(x => x.IsSelected.Value == true)
// .ToReadOnlyReactiveCollection(); //not working
SelectedLayers = Layers.ObserveElementProperty(x => x.IsSelected)
.Where(x => x.Instance.IsSelected.Value == true)
.Select(x => x.Instance)
.ToReadOnlyReactiveCollection(); //not working
SelectedLayers.ToObservable()
.Subscribe(x =>
{
Trace.WriteLine($"SelectedLayers changed {x.Name.Value}"); //not called
})
.AddTo(_CompositeDisposable);
:
}
public class Layer : BindableBase, IObservable<LayerObservable>
{
private CompositeDisposable _disposable = new CompositeDisposable();
public static int LayerCount { get; set; } = 1;
public static ObservableCollection<Layer> SelectedLayers { get; } = new ObservableCollection<Layer>();
public ReactivePropertySlim<ImageSource> Appearance { get; } = new ReactivePropertySlim<ImageSource>();
public ReactivePropertySlim<bool> IsVisible { get; } = new ReactivePropertySlim<bool>();
public ReactivePropertySlim<bool> IsSelected { get; } = new ReactivePropertySlim<bool>();
public ReactivePropertySlim<bool> IsExpanded { get; } = new ReactivePropertySlim<bool>();
public ReactivePropertySlim<string> Name { get; } = new ReactivePropertySlim<string>();
public ReactiveCommand SwitchVisibilityCommand { get; } = new ReactiveCommand();
public ReactiveCommand SelectLayerCommand { get; } = new ReactiveCommand();
public ReactiveCollection<LayerItem> Items { get; } = new ReactiveCollection<LayerItem>();
public Layer()
{
SwitchVisibilityCommand.Subscribe(_ =>
{
IsVisible.Value = !IsVisible.Value;
})
.AddTo(_disposable);
SelectLayerCommand.Subscribe(args =>
{
MouseEventArgs ea = args as MouseEventArgs;
if (!Keyboard.IsKeyDown(Key.LeftShift) && !Keyboard.IsKeyDown(Key.RightShift))
{
var diagramVM = (App.Current.MainWindow.DataContext as MainWindowViewModel).DiagramViewModel;
diagramVM.Layers.Where(x => x.IsSelected.Value == true)
.ToList()
.ForEach(x => x.IsSelected.Value = false);
}
IsSelected.Value = true;
})
.AddTo(_disposable);
IsVisible.Subscribe(isVisible =>
{
if (!isVisible)
{
Items.ToList().ForEach(x => x.IsVisible.Value = isVisible);
}
})
.AddTo(_disposable);
Items.ObserveElementProperty(x => x.Item.Value)
.Delay(TimeSpan.FromMilliseconds(500))
.ObserveOnDispatcher()
.Subscribe(x =>
{
UpdateAppearance(Items.Select(xx => xx.Item.Value));
})
.AddTo(_disposable);
IsVisible.Value = true;
}
public IObservable<Unit> LayerItemsChangedAsObservable()
{
return Items.ObserveElementObservableProperty(x => x.Item)
.ToUnit()
.Merge(Items.CollectionChangedAsObservable().Where(x => x.Action == NotifyCollectionChangedAction.Remove || x.Action == NotifyCollectionChangedAction.Reset).ToUnit());
}
private void UpdateAppearance(IEnumerable<SelectableDesignerItemViewModelBase> items)
{
var designerCanvas = App.Current.MainWindow.GetChildOfType<DesignerCanvas>();
double minX, maxX, minY, maxY;
var width = GetWidth(items, out minX, out maxX);
var height = GetHeight(items, out minY, out maxY);
if (width < 0 || height < 0)
return;
var rtb = new RenderTargetBitmap((int)width, (int)height, 96, 96, PixelFormats.Pbgra32);
DrawingVisual visual = InitializeBitmap(width, height);
rtb.Render(visual);
foreach (var item in items)
{
var views = designerCanvas.GetCorrespondingViews<FrameworkElement>(item).Where(x => x.GetType() == item.GetViewType());
foreach (var view in views)
{
if (view != null)
{
if (view.ActualWidth >= 1 && view.ActualHeight >= 1)
{
using (DrawingContext context = visual.RenderOpen())
{
double diffX = 0;
double diffY = 0;
var designerItem = item as DesignerItemViewModelBase;
var connectorItem = item as ConnectorBaseViewModel;
if (designerItem != null)
{
diffX = designerItem.Left.Value - minX;
diffY = designerItem.Top.Value - minY;
}
if (connectorItem != null)
{
diffX = Math.Min(connectorItem.Points[0].X, connectorItem.Points[1].X);
diffY = Math.Min(connectorItem.Points[0].Y, connectorItem.Points[1].Y);
}
VisualBrush brush = new VisualBrush(view);
context.DrawRectangle(brush, null, new Rect(new Point(diffX, diffY), new Size(view.ActualWidth, view.ActualHeight)));
}
rtb.Render(visual);
}
}
else
{
throw new Exception("view not found");
}
}
}
Appearance.Value = rtb;
}
private static DrawingVisual InitializeBitmap(int width, int height)
{
DrawingVisual visual = new DrawingVisual();
using (DrawingContext context = visual.RenderOpen())
{
//白背景でビットマップを初期化
context.DrawRectangle(Brushes.White, null, new Rect(new Point(), new Size(width, height)));
}
return visual;
}
private int GetWidth(IEnumerable<SelectableDesignerItemViewModelBase> items, out double minX, out double maxX)
{
minX = 0d;
maxX = 0d;
foreach (var item in items)
{
var desingerItem = item as DesignerItemViewModelBase;
var connectorItem = item as ConnectorBaseViewModel;
if (desingerItem != null)
{
minX = Math.Min(Math.Min(minX, desingerItem.Left.Value), desingerItem.Right.Value);
maxX = Math.Max(Math.Max(maxX, desingerItem.Left.Value), desingerItem.Right.Value);
}
if (connectorItem != null)
{
minX = Math.Min(Math.Min(minX, connectorItem.Points[0].X), connectorItem.Points[1].X);
maxX = Math.Max(Math.Max(maxX, connectorItem.Points[0].X), connectorItem.Points[1].X);
}
}
return (int)(maxX - minX);
}
private int GetHeight(IEnumerable<SelectableDesignerItemViewModelBase> items, out double minY, out double maxY)
{
minY = 0d;
maxY = 0d;
foreach (var item in items)
{
var desingerItem = item as DesignerItemViewModelBase;
var connectorItem = item as ConnectorBaseViewModel;
if (desingerItem != null)
{
minY = Math.Min(Math.Min(minY, desingerItem.Top.Value), desingerItem.Bottom.Value);
maxY = Math.Max(Math.Max(maxY, desingerItem.Top.Value), desingerItem.Bottom.Value);
}
if (connectorItem != null)
{
minY = Math.Min(Math.Min(minY, connectorItem.Points[0].X), connectorItem.Points[1].X);
maxY = Math.Max(Math.Max(maxY, connectorItem.Points[0].X), connectorItem.Points[1].X);
}
}
return (int)(maxY - minY);
}
public void RemoveItem(SelectableDesignerItemViewModelBase item)
{
var layerItems = Items.Where(x => x.Item.Value == item);
layerItems.ToList().ForEach(x =>
{
var removed = Items.Remove(x);
Trace.WriteLine($"{x} removed from {Items} {removed}");
});
}
public void AddItem(SelectableDesignerItemViewModelBase item)
{
var layerItem = new LayerItem(item, this);
layerItem.IsVisible.Value = true;
layerItem.Name.Value = $"アイテム{LayerItem.LayerItemCount++}";
Items.Add(layerItem);
}
private List<IObserver<LayerObservable>> _observers = new List<IObserver<LayerObservable>>();
public IDisposable Subscribe(IObserver<LayerObservable> observer)
{
_observers.Add(observer);
observer.OnNext(new LayerObservable());
return new LayerDisposable(this, observer);
}
public class LayerDisposable : IDisposable
{
private Layer layer;
private IObserver<LayerObservable> observer;
public LayerDisposable(Layer layer, IObserver<LayerObservable> observer)
{
this.layer = layer;
this.observer = observer;
}
public void Dispose()
{
layer._observers.Remove(observer);
}
}
}
public class LayerObservable : BindableBase
{
}
}

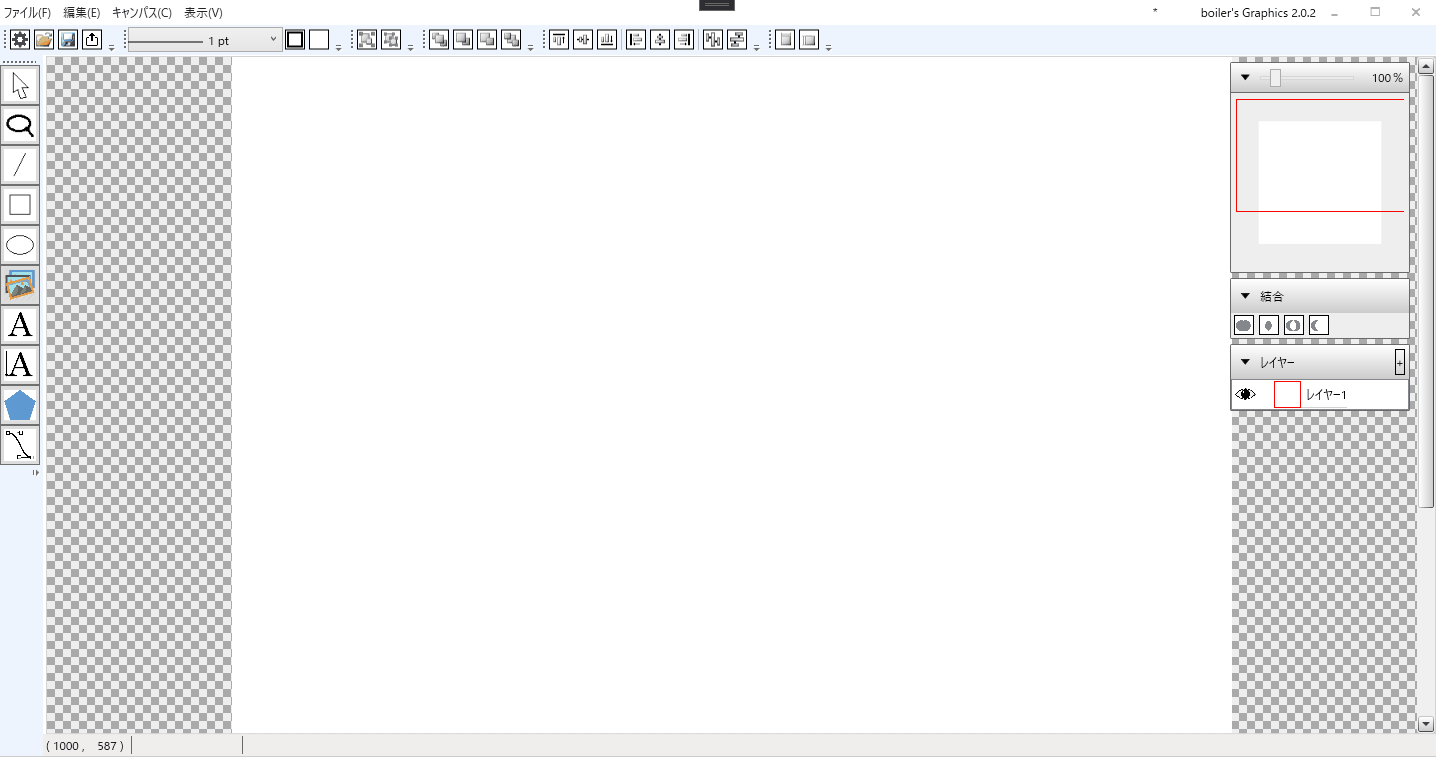

下記にGIFアニメを載せます。
最初にレイヤーウィンドウでレイヤー2を追加しています。
そしてレイヤー2を選択して、図形を描画していますが、図形アイテムはレイヤー1にぶらさがってしまいます。
ソースコード
boiler's Graphics
https://github.com/dhq-boiler/boiler-s-Graphics
gitリポジトリ
https://github.com/dhq-boiler/boiler-s-Graphics.git
ブランチ:feature/Layer
コミット:be4cf2c
自分で試したこと
もしかしてReactiveCollectionの子となるLayerクラスにはIObservable<?>インターフェースの実装が必須なのでは、と思い、
IObservableを実装してみました。LayerObservableはダミークラスで何もプロパティなどはないですが。
何か私の見落とし、致命的な勘違いなど気づいたところがあれば、回答していただけると助かります。よろしくお願いいたします。
