AWSでのデプロイ手順①ネットワーク環境設定

初心者には難関である、AWSを使用したデプロイ手順を書いてみます

AWSはUIもよく変化するので、
現在のもの(2019/10)で書いています、
(AWSはUIが頻繁に変わるので、バージョンによっては少し表示違うかもしれません。。。)

※アカウントがない人はまず新規で申し込みしておいてください

今回内容
STEP1 ネットワーク環境設定
1.VPCの作成
2.サブネットの作成
3.インターネットゲートウェイの作成
4.ルートテーブルの作成
5.サブネットとの紐付け
6.セキュリティグループの作成

STEP2 EC2の設定
1.EC2にてインスタンスの作成
2.Elastic IPの割り当て
3.インスタンスにSSHでログイン

次回内容
STEP3以降
AWSでデプロイするまでの手順②サーバー（EC2インスタンス）環境設定

※ここでいうサーバーとはAWS EC2インスタンス (Amazon Linux) のこととする

STEP1 ネットワーク環境設定

1.VPCの作成

VPCとは(AWSクラウド上で論理的に分離されたプライベートな仮想ネットワークです)

https://aws.amazon.com/
Amazon Web Servicesでサインインします

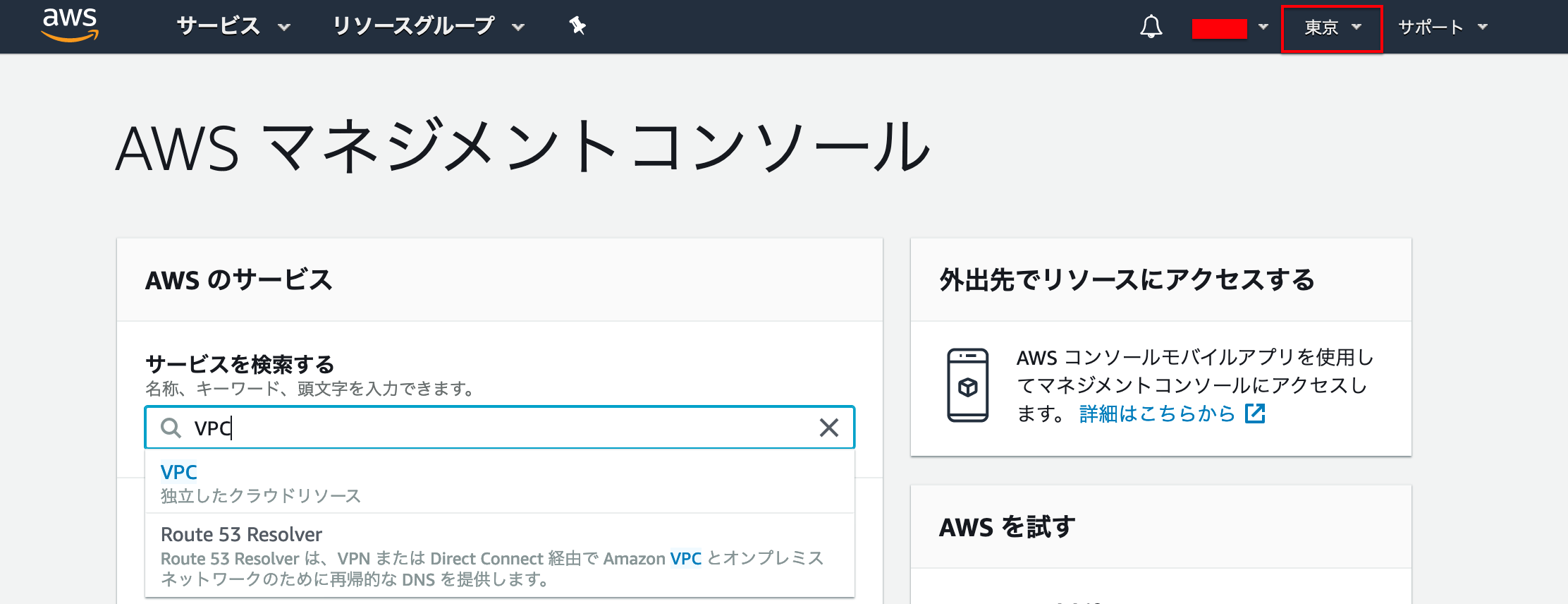

ヘッダーにあるリージョンを東京に設定し、
「VPC」を検索し「VPC」にいきます

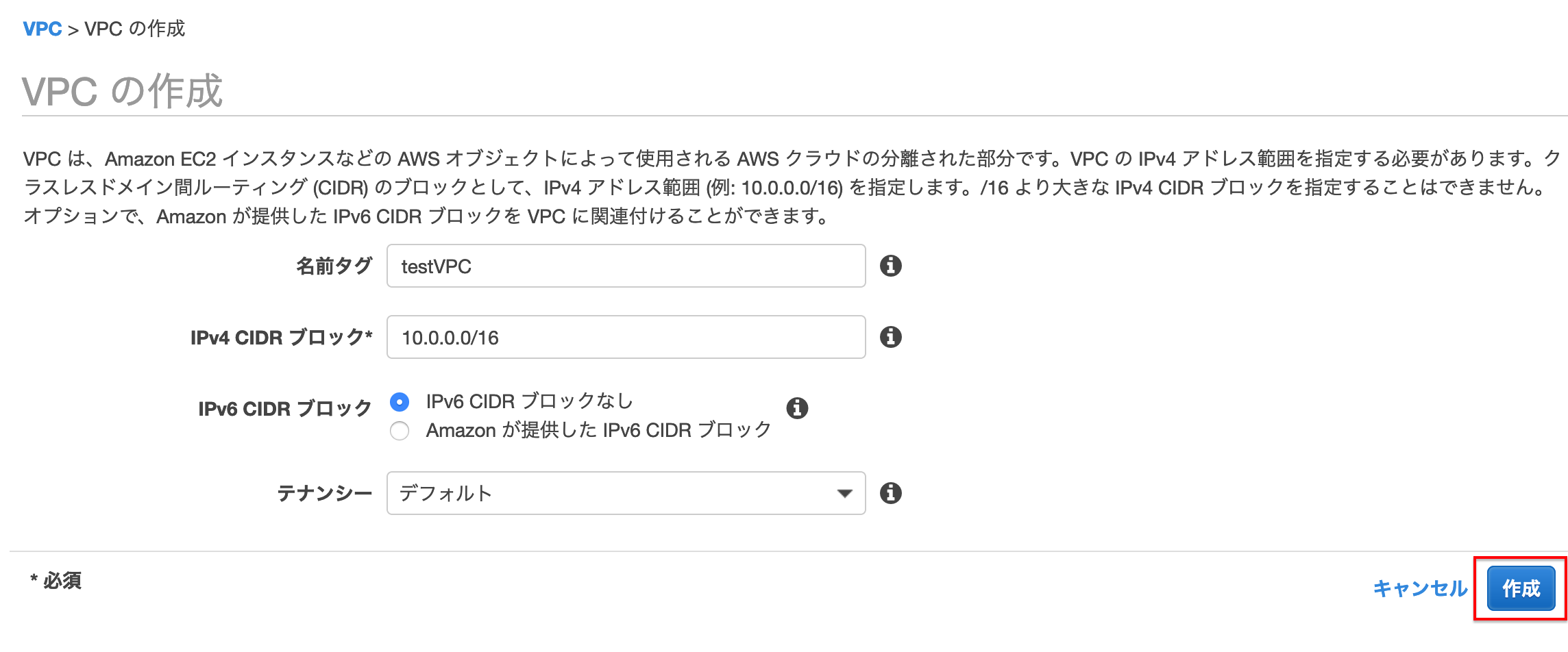

サイドメニューのVPCより[VPCの作成]を押下します

作成画面になるので
今回は下のように設定し、[作成]を押下します

・ネームタグ       :testVPC
・IPv4 CIDRブロック:10.0.0.0/16
・IPv4 CIDRブロック:ブロックなし
・テナンシー       :デフォルト

2.サブネットの作成

サブネットとは(最初にVPCによって作られているCIDRブロックを分割したネットワーク群のことです)

今回のサブネットは[RDS]を配置するためのサブネットを2つを作成する構成です。

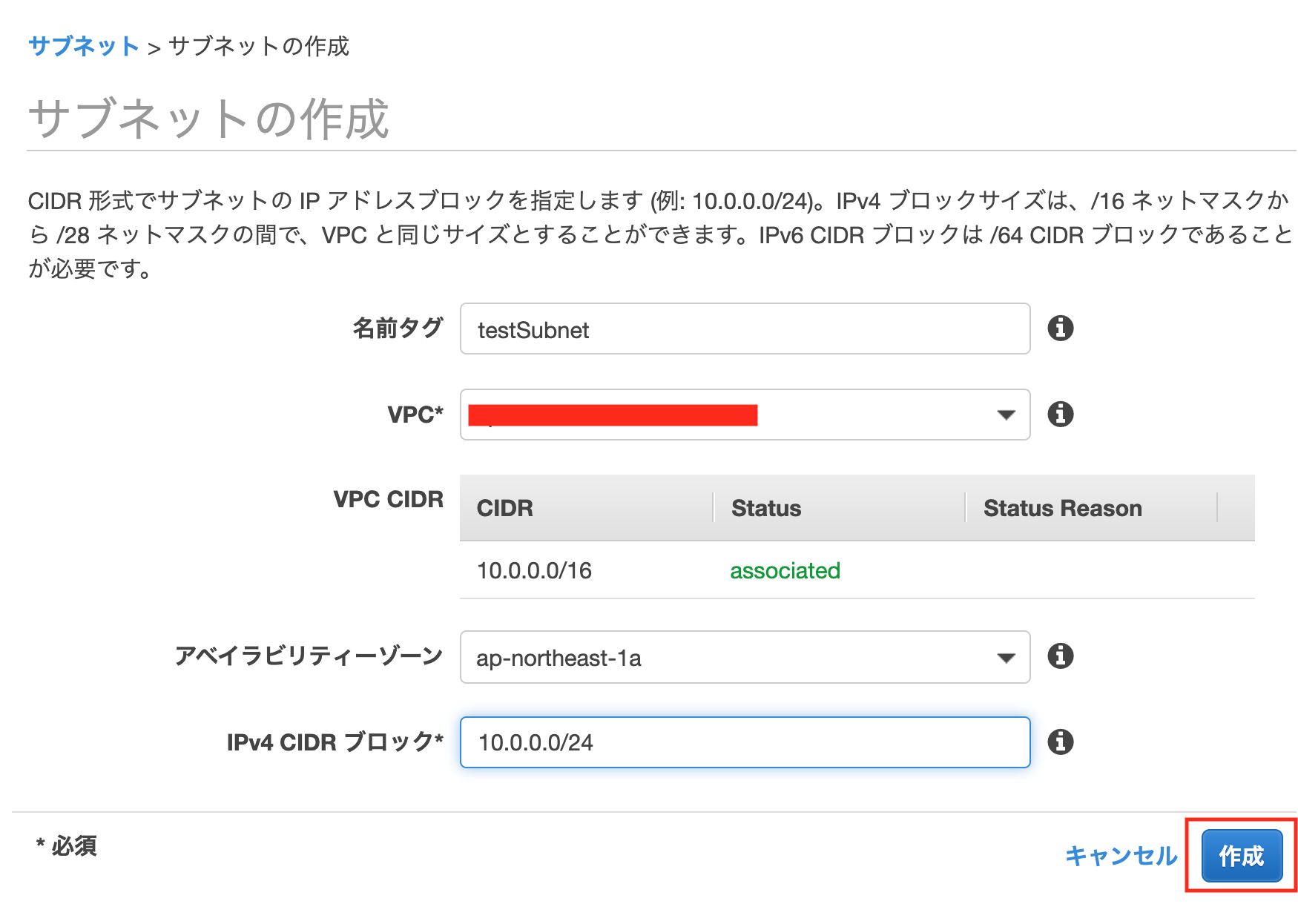

サイドメニューのサブネットより[サブネットの作成]を押下します

作成画面になるので
下のように設定し、[作成]を押下します

・ネームタグ:testSubnet
・VPC:先ほど作成したものを選択
・アベイラビリティゾーン:ap-northeast-1a
・CIDRブロック:10.0.0.0/24

同様にもう一つ作成します

・ネームタグ:testSubnet2
・VPC:先ほど作成したものを選択
・アベイラビリティゾーン:ap-northeast-1c
・CIDRブロック:10.0.1.0/24

3.インターネットゲートウェイの作成

インターネットゲートウェイとは(インターネットと通信するために必要なゲートウェイです)

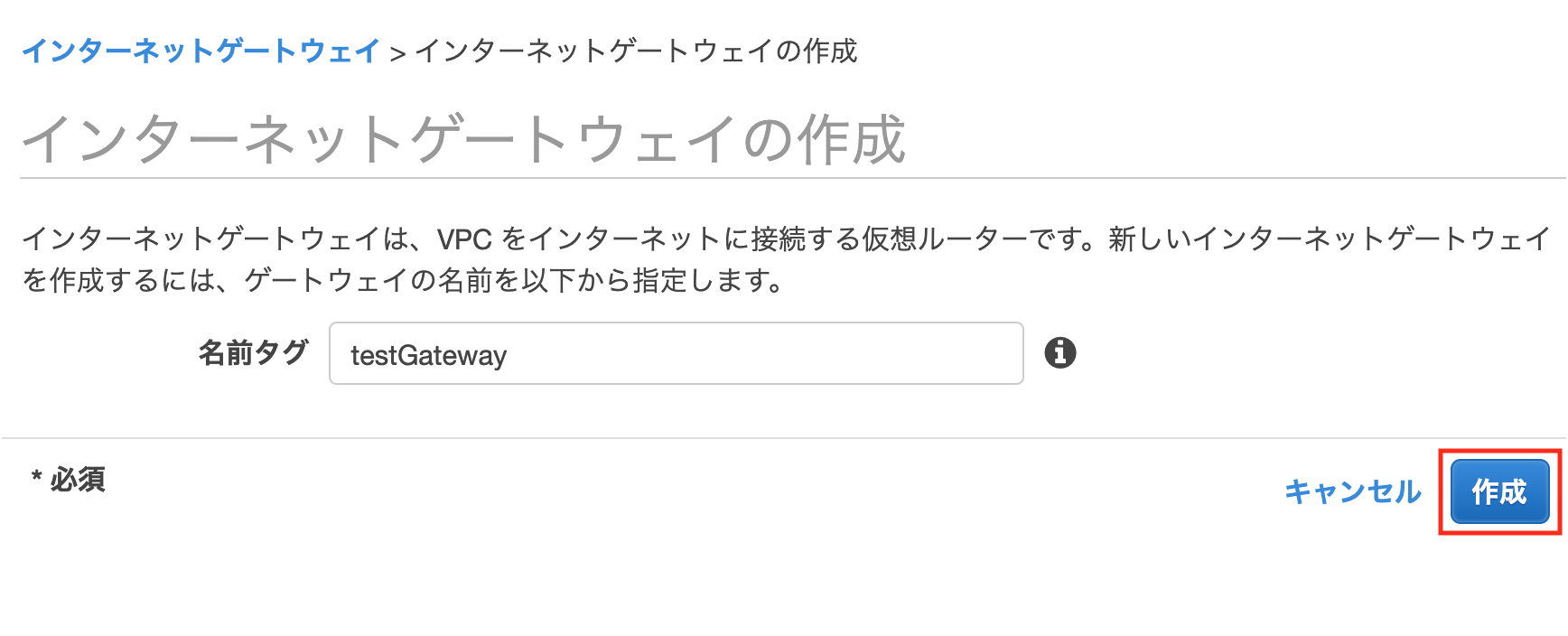

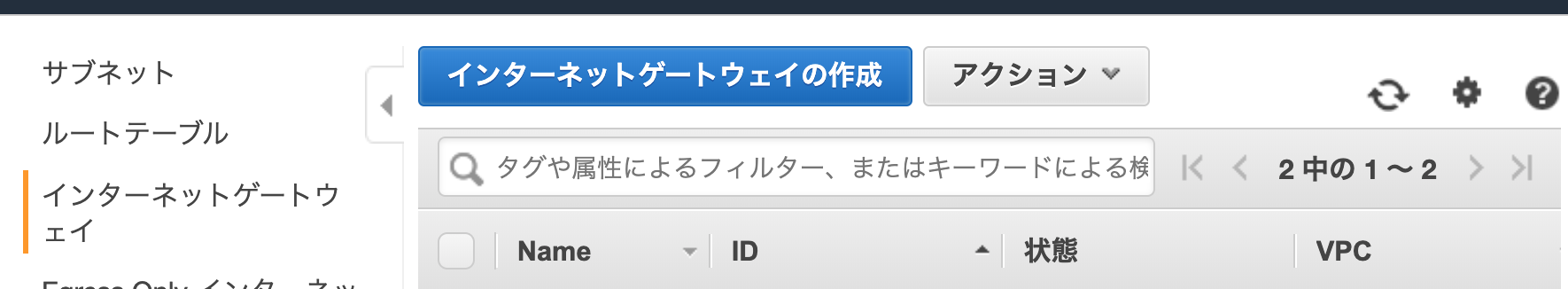

サイドメニューのインターネットゲートウェイより
[インターネットゲートウェイの作成]を押下します

作成画面になるので
下のように設定し、[作成]を押下します

名前タグ:testGateway

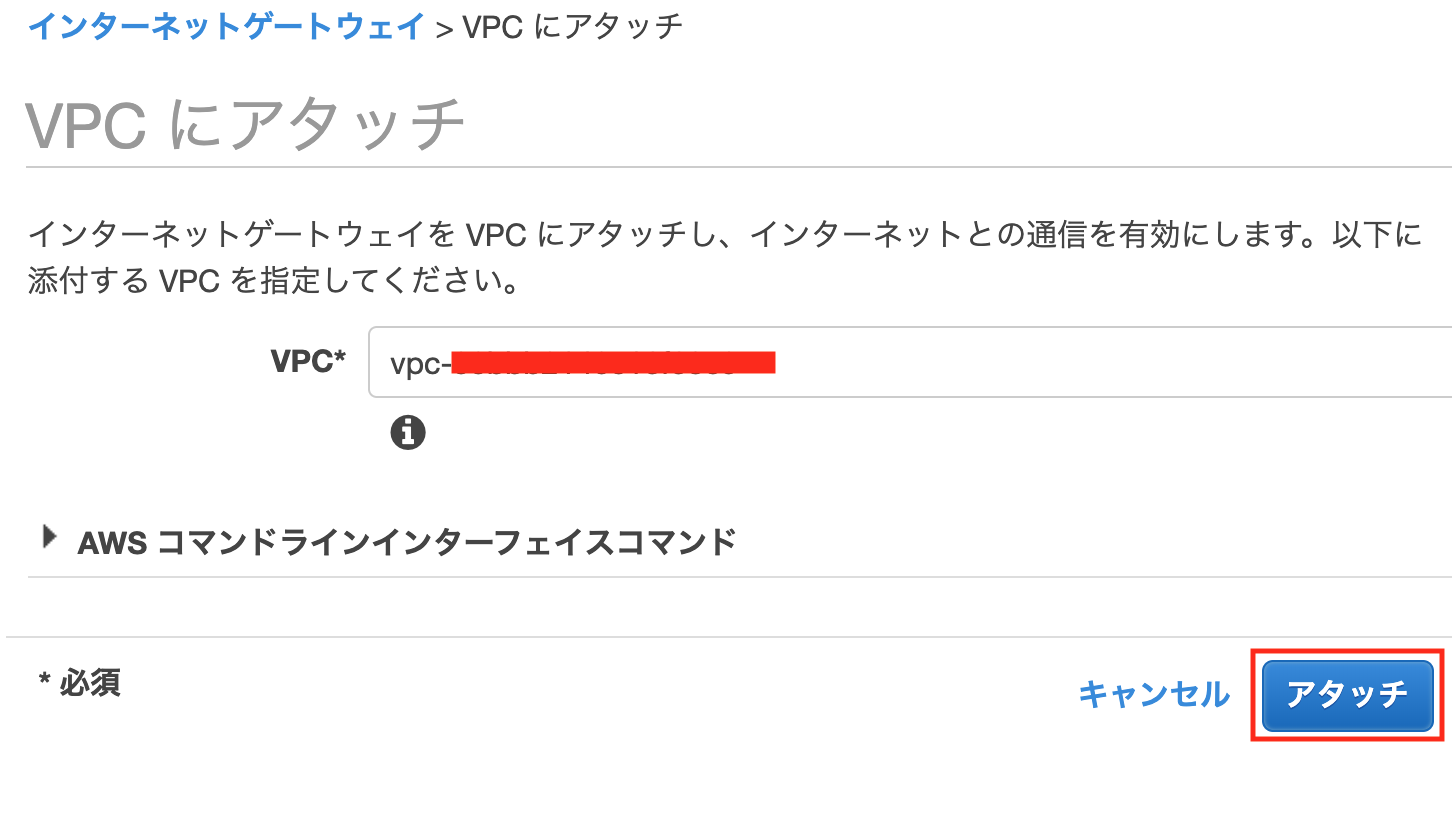

[アクション]を押下し、[VPCにアタッチ]を押下します

下のように設定し、[アタッチ]を押下する

VPC:先ほど作成したものを選択

4.ルートテーブルの作成

ルートテーブルとは(サブネット内にあるインスタンス等がどこに通信にいくかのルールを定めたものです)

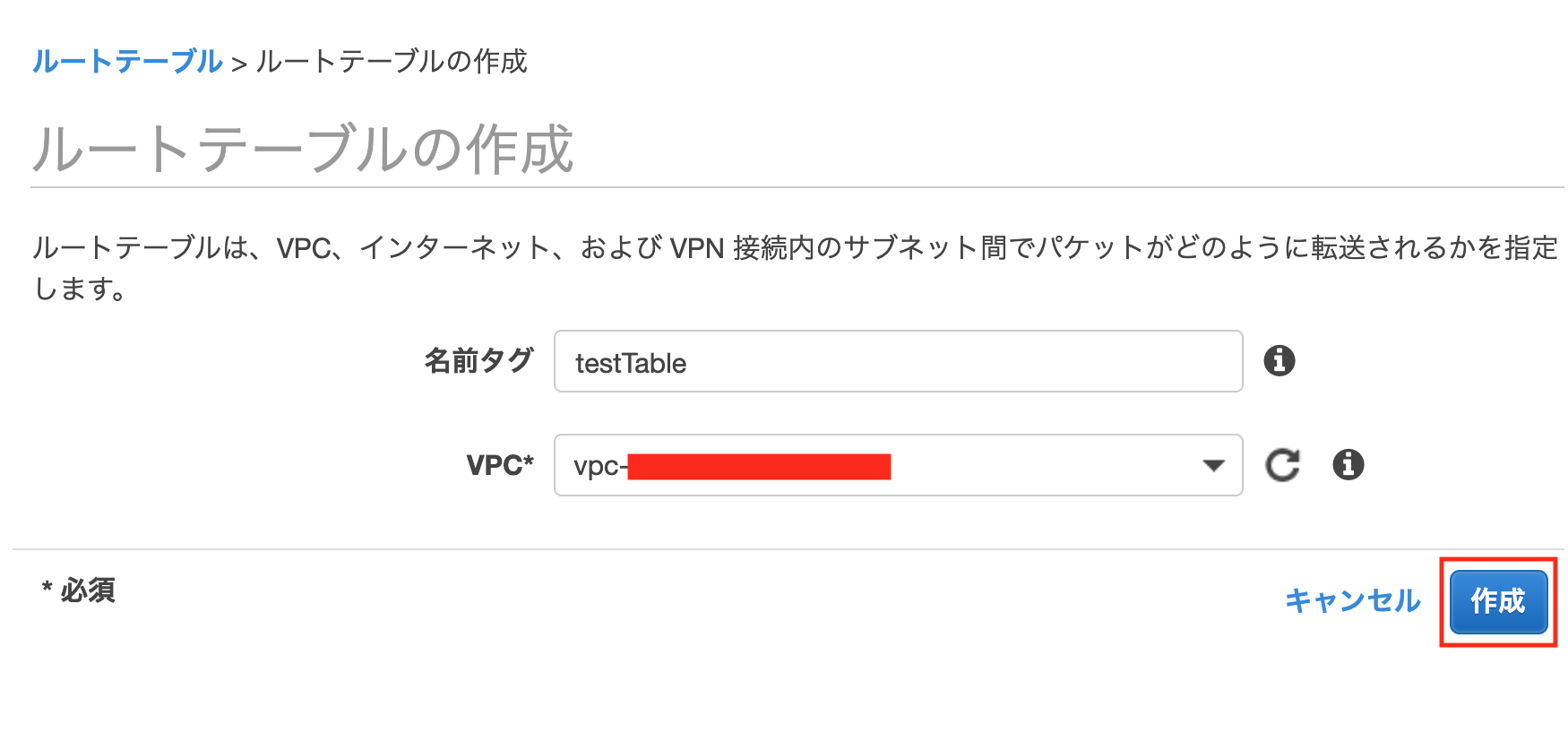

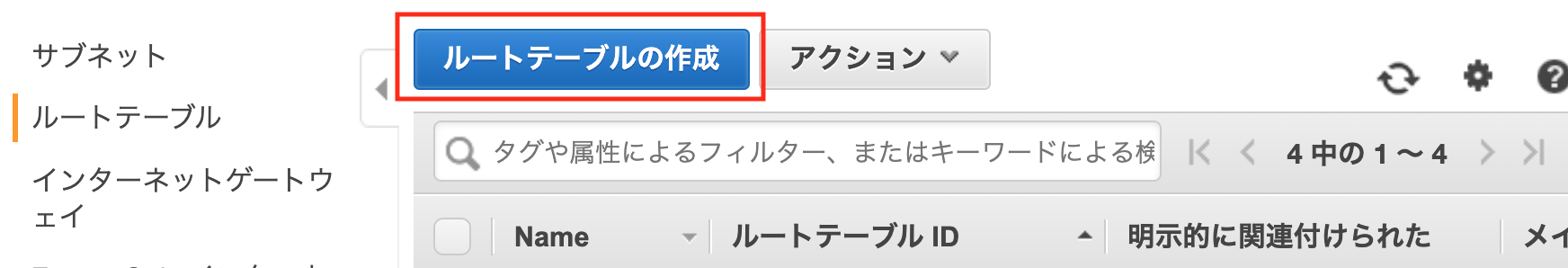

サイドメニューのルートテーブルより[ルートテーブルの作成]を押下

作成画面になるので
下のように設定し、[作成]を押下します

名前タグ:testTable
VPC:先ほど作成したものを選択

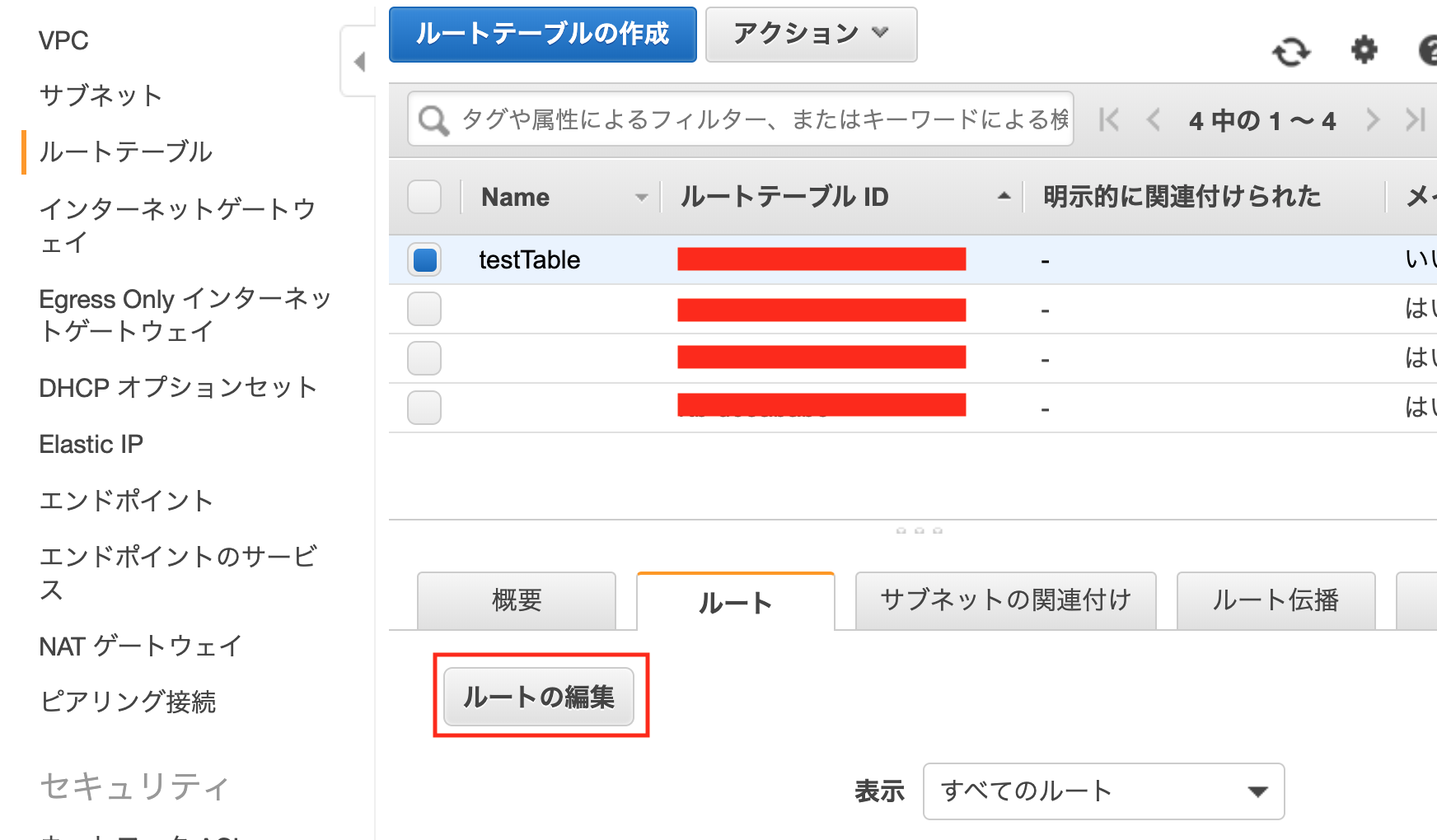

作成したルートテーブルを選択した状態で、

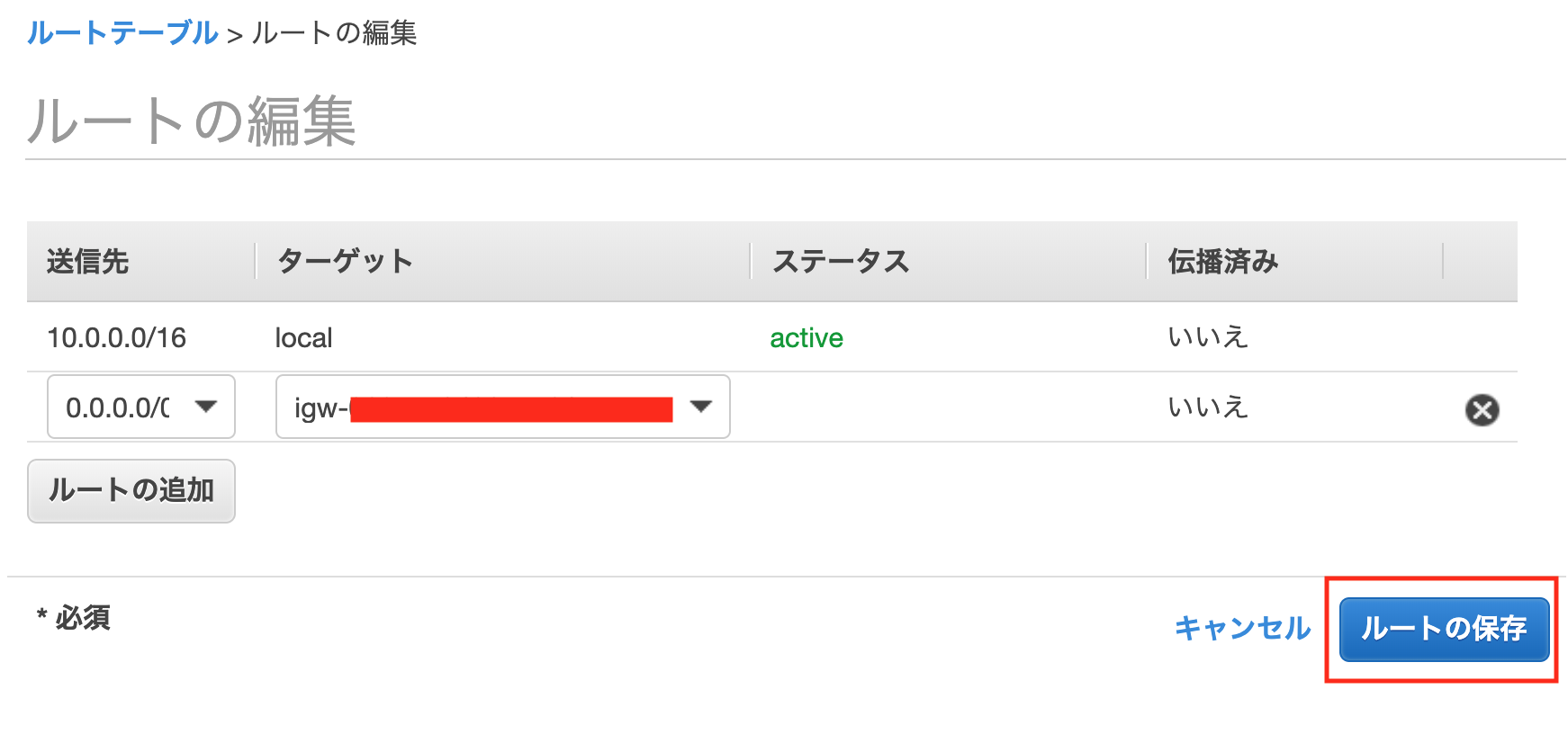

下のタブ「ルート」>「ルートの編集」を押下、[ルートの追加]を押下

下のように設定し[ルールの保存]を押下します

送信先:0.0.0.0/0
ターゲット:Internet Gatewayを選択し、先ほど作成したゲートウェイIDを選択

5.サブネットとの紐付け

サブネットとは(最初にVPCによって作られているCIDRブロックを分割したネットワーク群のことです)

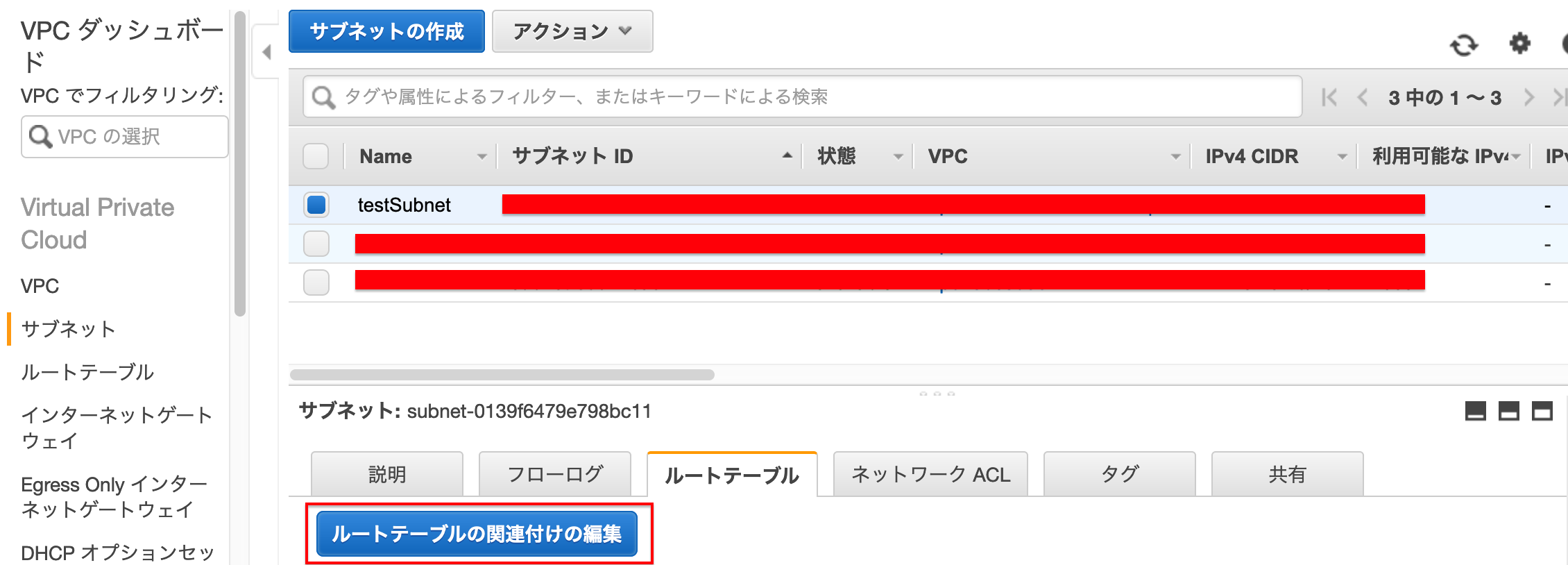

→左側の「サブネット」を選択します
→関連付けを変更するサブネットを選択します
→画面下のルートテーブルを選択します

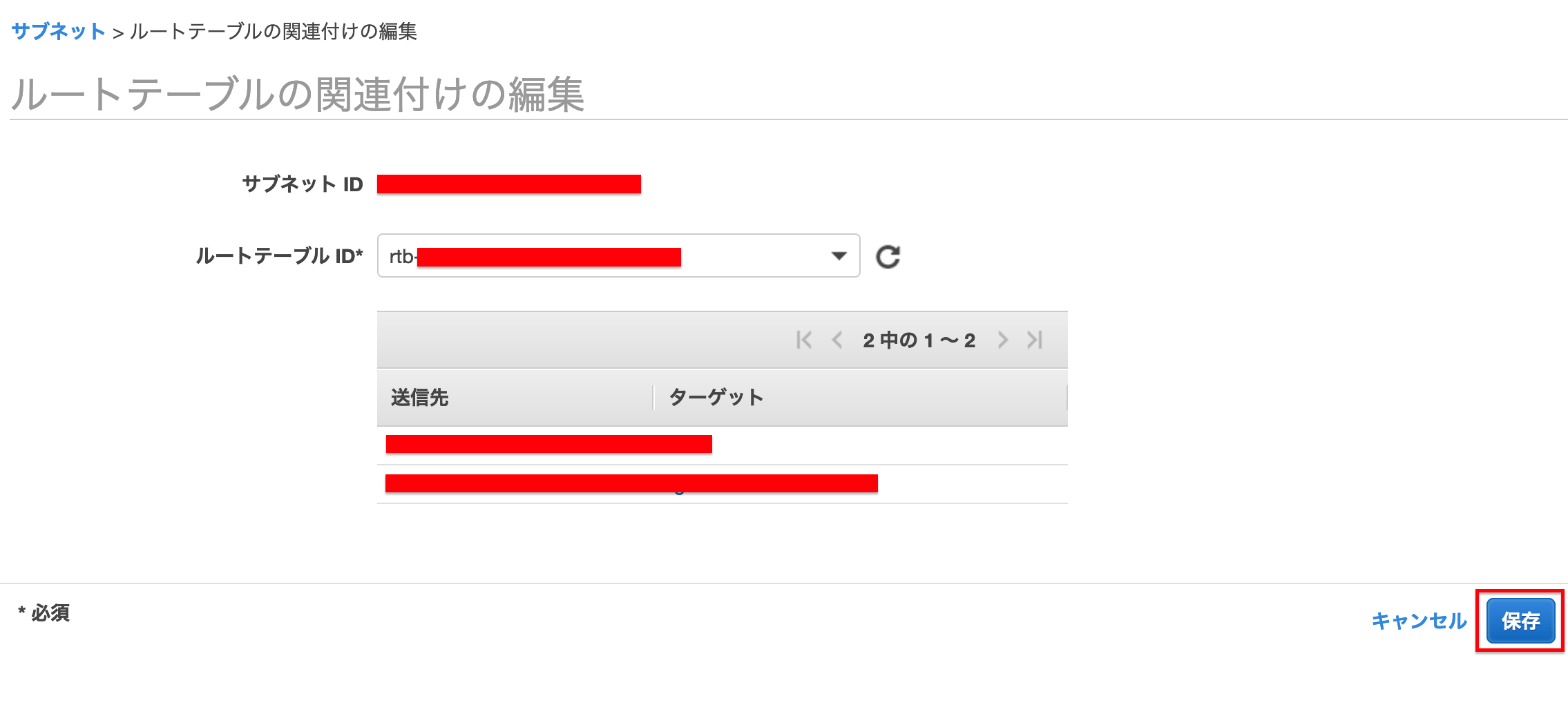

→[ルートテーブルの関連付けの編集]を押下します

→先ほど作成したルートテーブルIDを選択します
→[保存]を押下します

6.セキュリティグループの作成

セキュリティグループとは(セキュリティのルールをまとめた仮想ファイアウォールです)

サイドメニューの

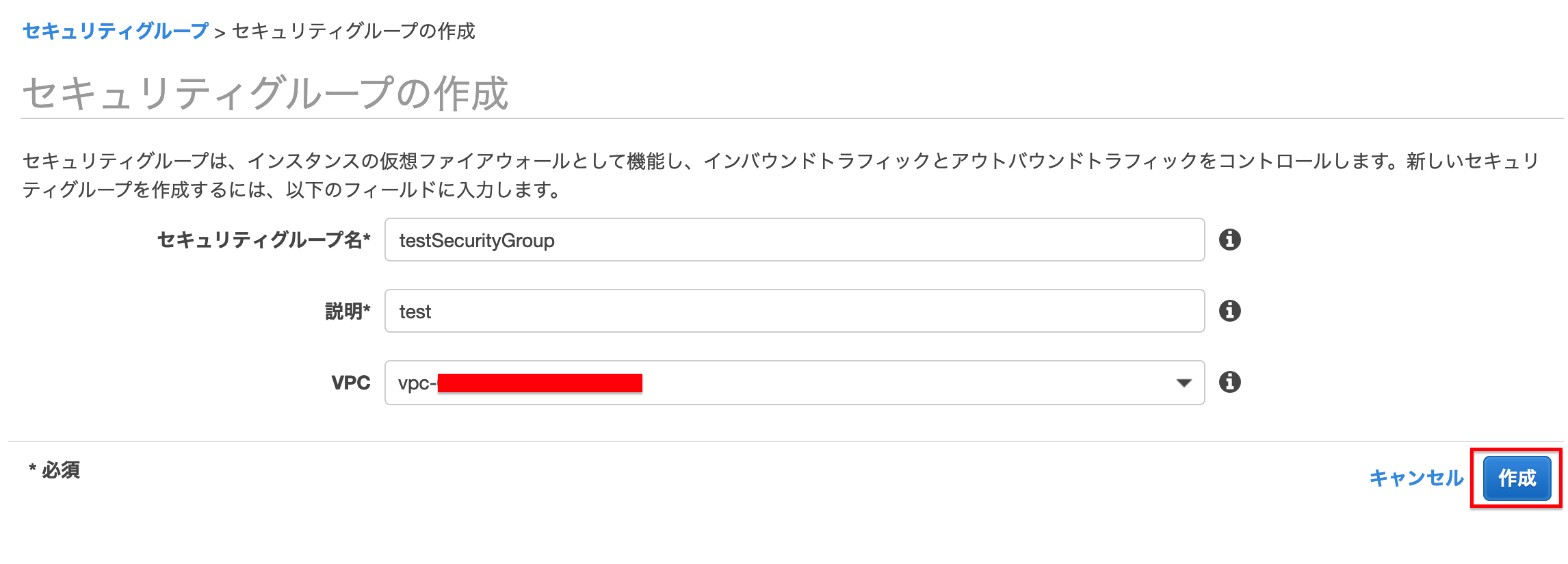

セキュリティ>セキュリティグループより>[セキュリティグループの作成]を押下します

下のように設定し、[作成]を押下する

セキュリティグループ名:testSecurityGroup
説明:そのセキュリティグループの説明
VPC:先ほど作成したものを選択

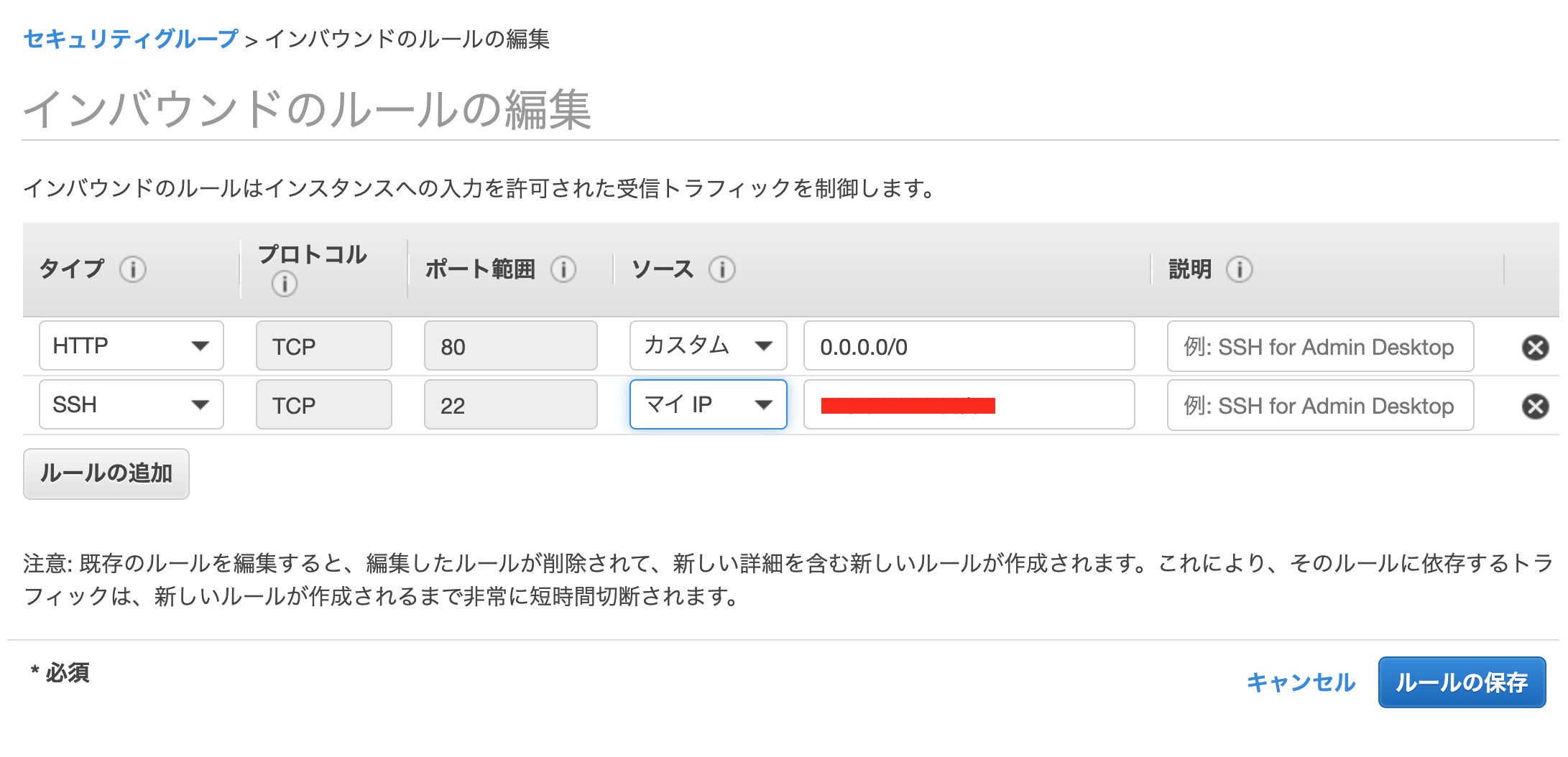

画面下のインバウンドのルールの[ルールの編集]を押下し、[ルールの追加]を押下、
下のように設定し、[ルールの保存]を押下する

タイプ:SSH
ソース:マイIP

STEP2 EC2の設定

AWSでDBを利用したい場合、

・EC2にてインスタンスの作成
・RDSを利用する
※ ただRDSを使用すると料金が掛かるので、
使用しない場合はサーバーに直接データベースを作成してください。

この2種類の方法があります。
今回は
EC2にてインスタンスの作成（サーバーに直接データベースを作成）
をメインに行なっていきます

1.EC2にてインスタンスの作成

インスタンスは起動のままだと
課金請求されるので、使わない場合は
停止状態にすることをお勧めします

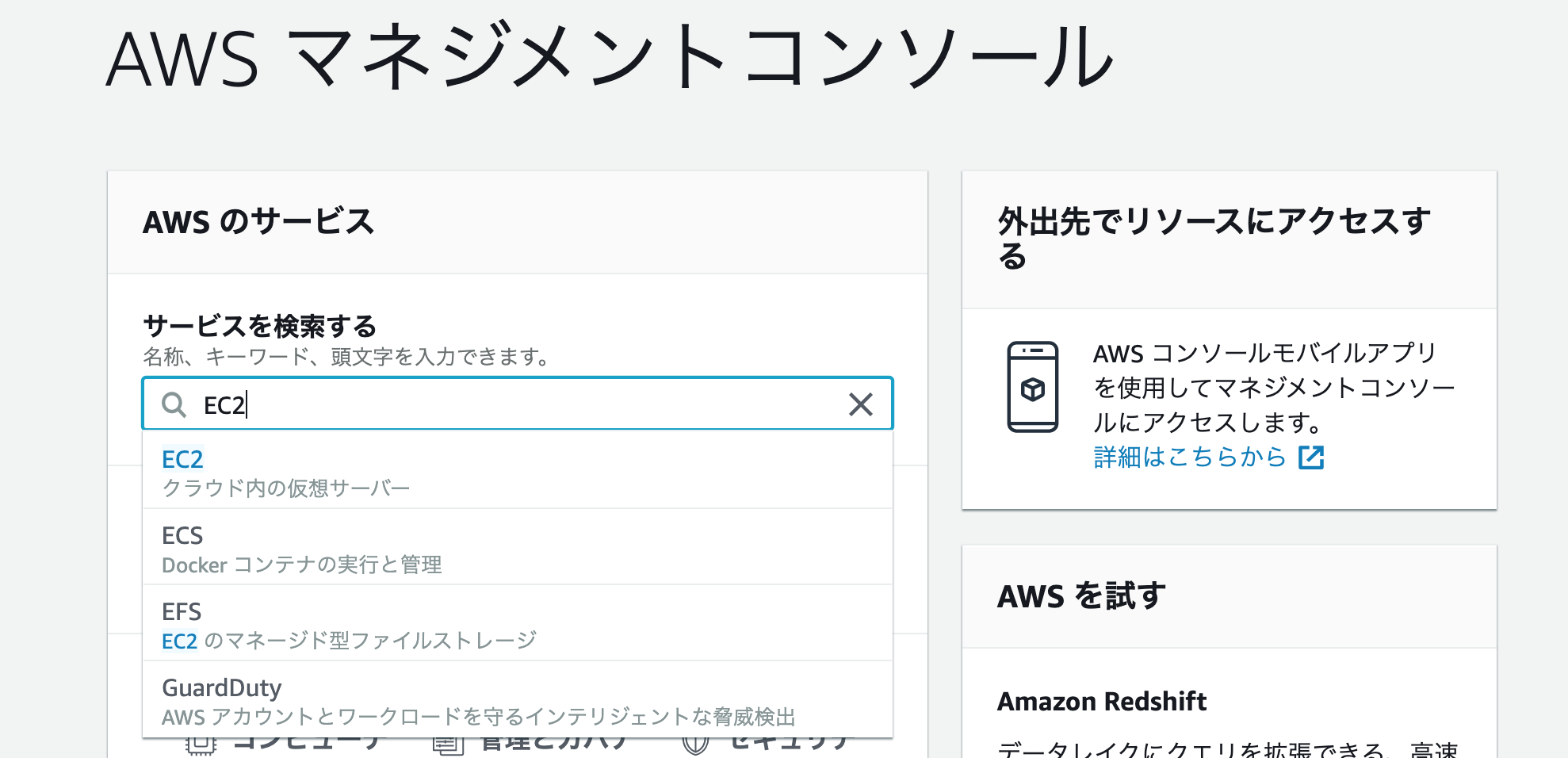

AWS マネジメントコンソールにて"EC2"を検索しアクセスする

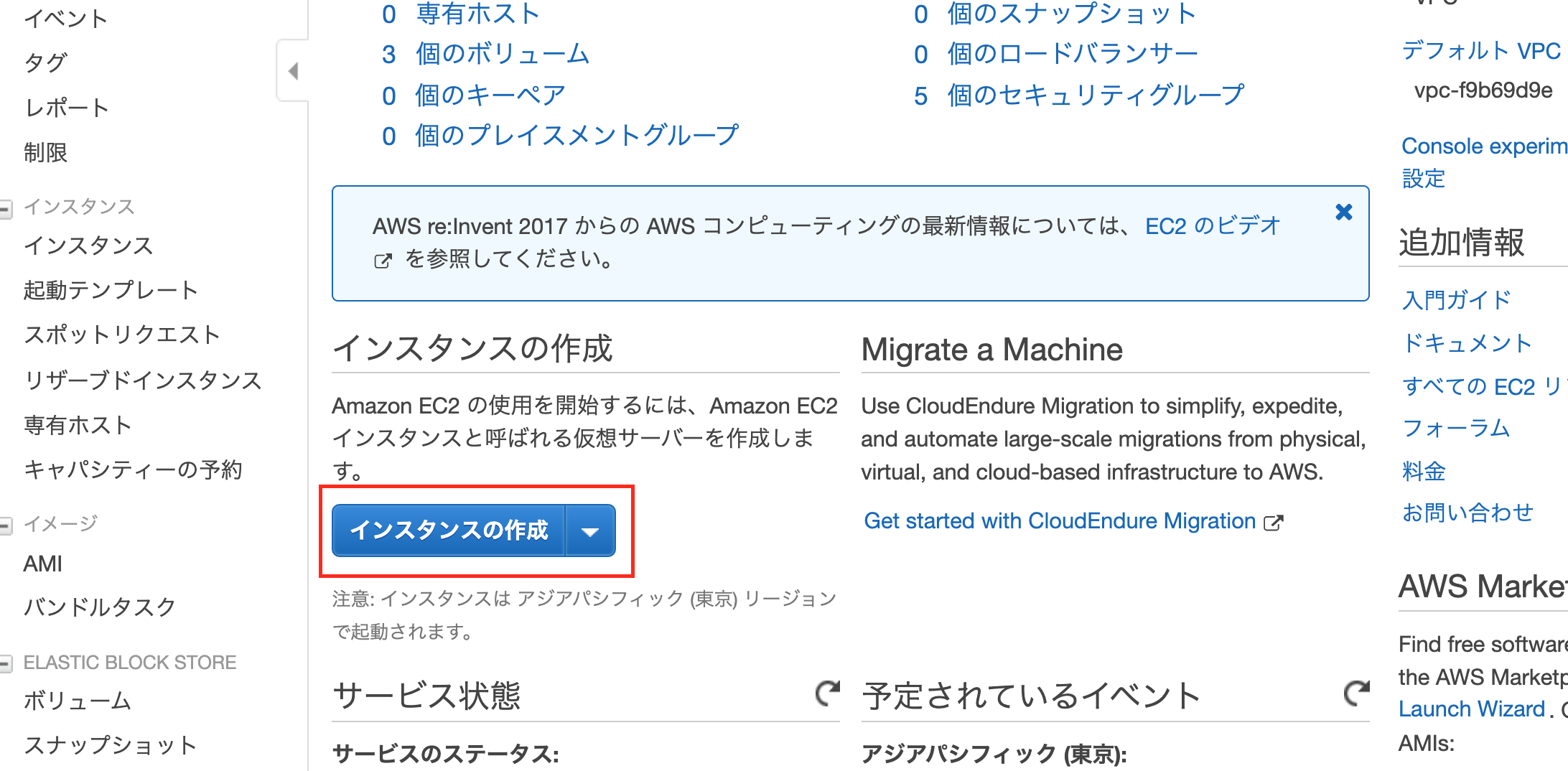

サイドメニューのインスタンスより[インスタンスの作成]を押下する

今回はこちらをクリックします

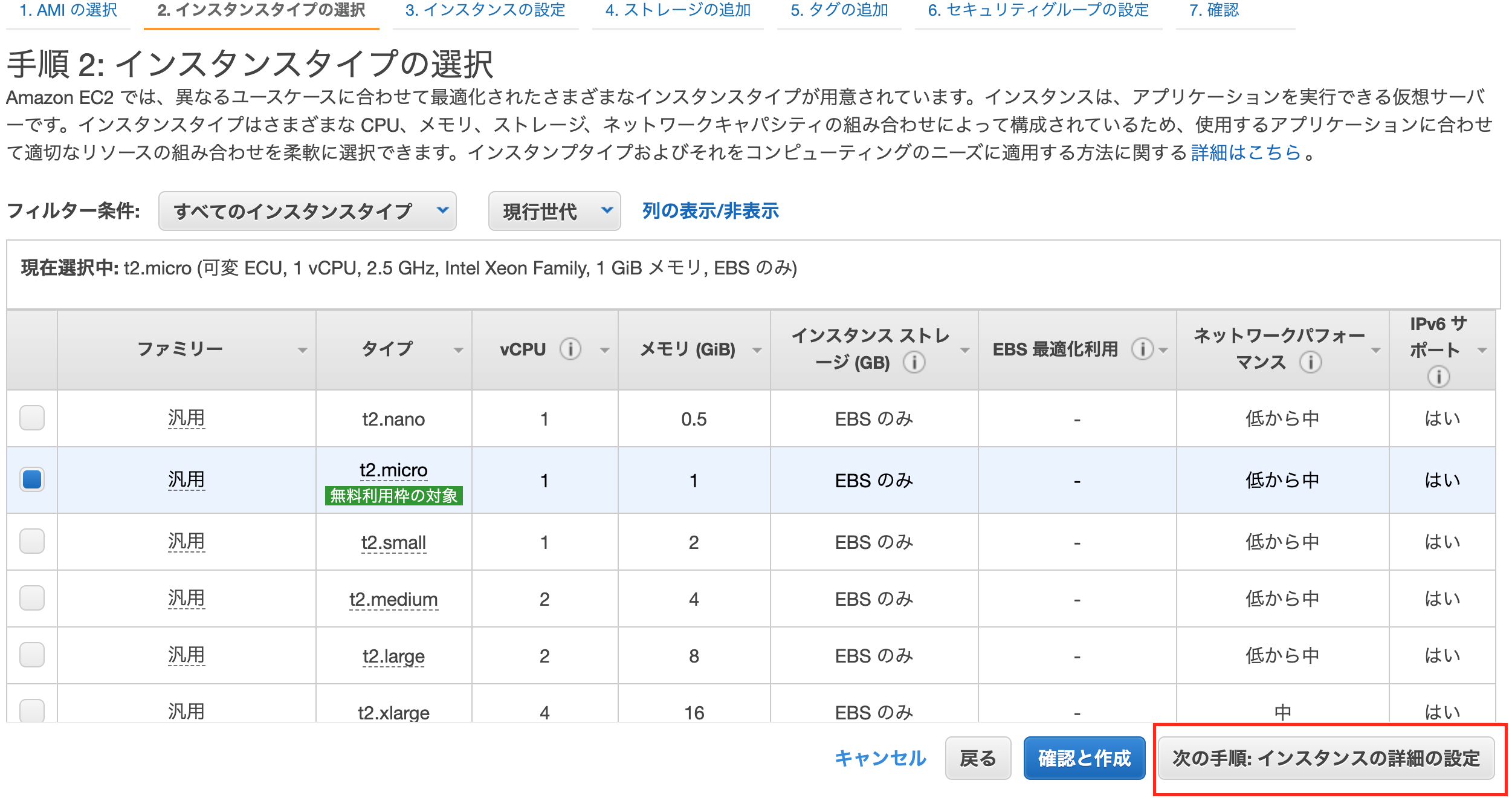

[次の手順: インスタンスの詳細の設定]をクリックする

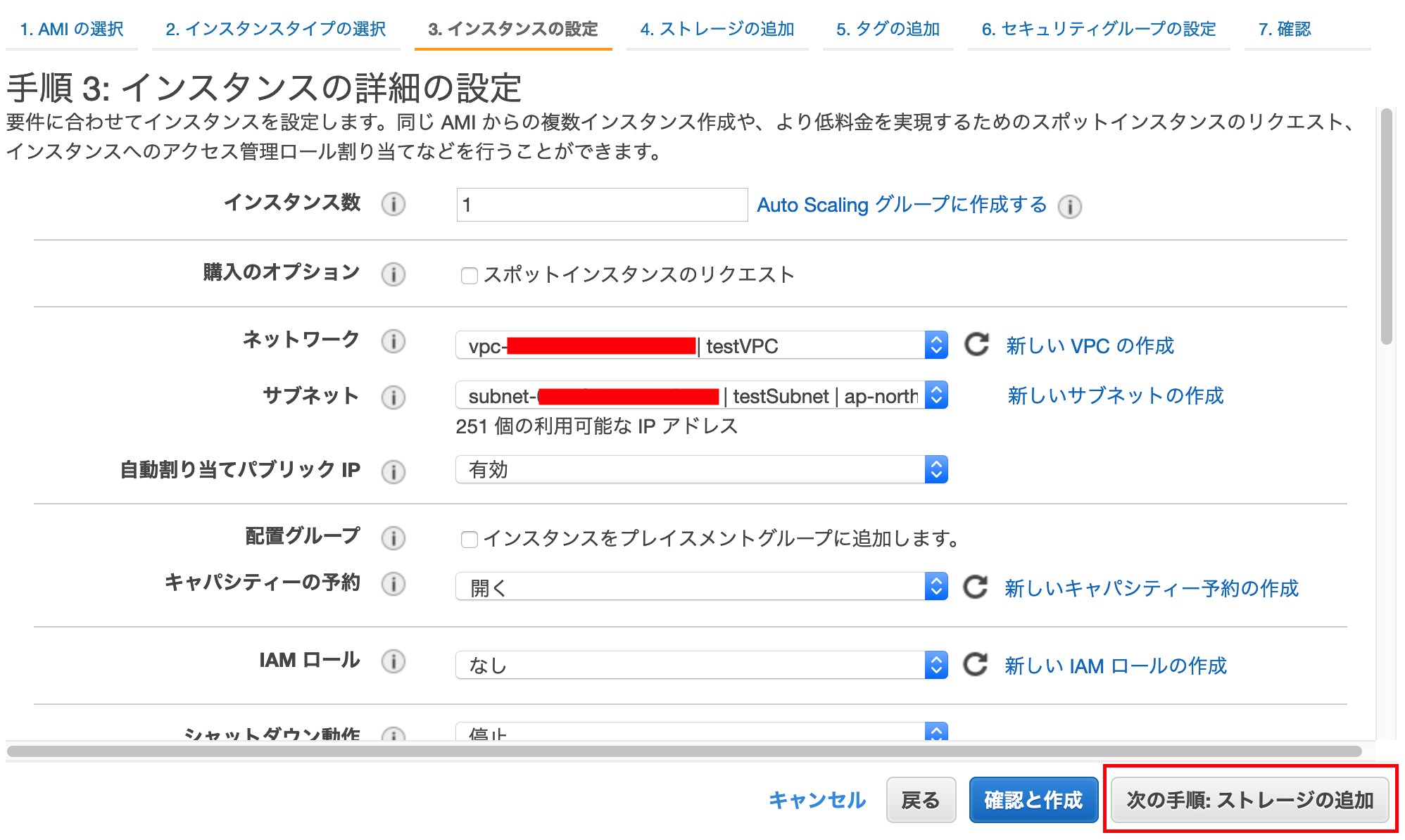

下を設定し,[次の手順: ストレージの追加]を押下する

ネットワーク：先ほど作成したVPCを選択
サブネット：先ほど作成したサブネットを選択
自動割り当てパブリック IP：有効
他はデフォルトのまま

デフォルトのままで,[次の手順: タグの追加]を押下する

タグを追加する

[タグの追加]を押下する

キー：Name
値：testInstance

で[次の手順: セキュリティグループの設定]を押下する

セキュリティグループの設定する

セキュリティグループの割り当て:既存を
選択し、先ほど作成したセキュリティグループを選択し、
[確認と作成]を押下する

一覧画面になるので、
最後に[起動]を押下します

下ような表示になり、
新しいキーペアを作成を選択、
キーペア名を入力し、
[キーペアのダウンロード]を押下します
（一度作成されたファイルは再度ダウンロードができなくなるので注意）

ダウンロードしたら[インスタンスの作成]を押下します

しばらくするとインスタンスが作成されます!!

2.Elastic IPの割り当て

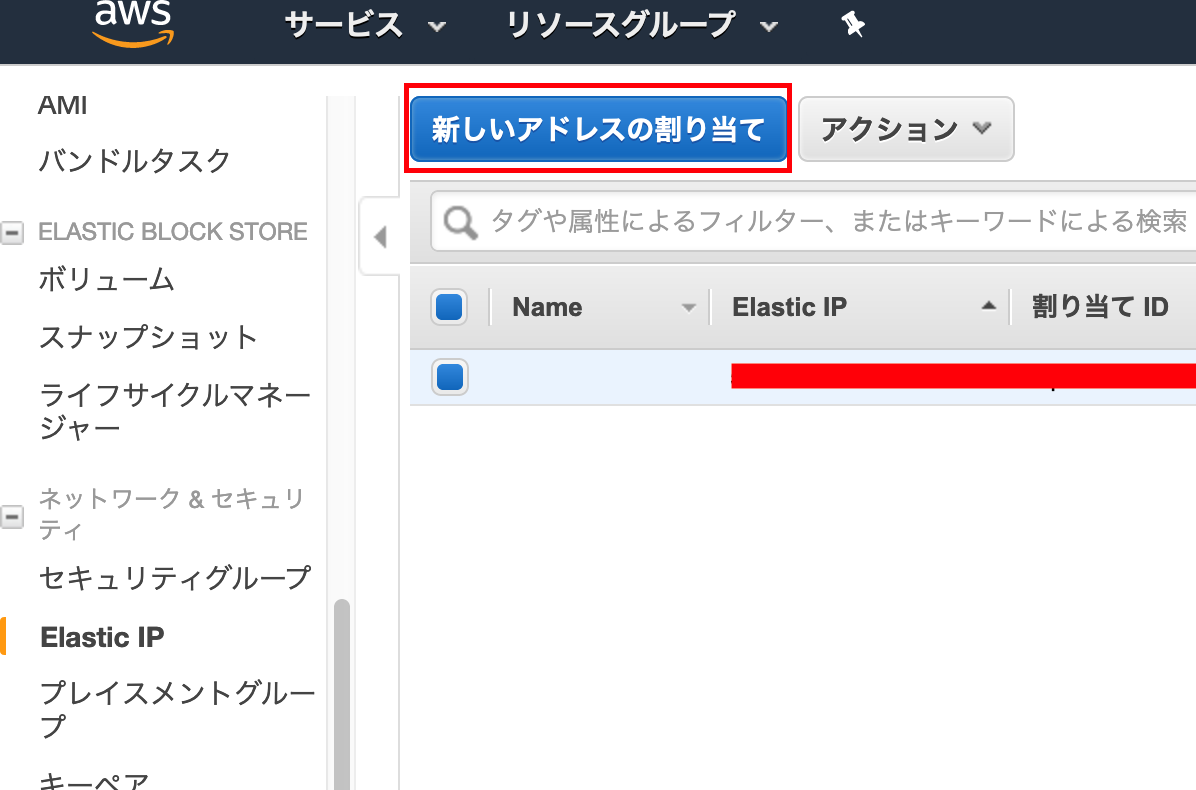

サイドメニューの
ネットワーク&セキュリティ>
Elastic IP[新しいアドレスの割り当て]を押下する

[割り当て]を押下します

[閉じる]で戻り

[アクション]>アドレスの関連付けを押下します

インスタンスを先ほど作成したものを選択し、[関連付け]を押下する

※停止していたインスタンスにElastic IPを関連付けたままにしていると小額の料金が発生してしまうので、
インスタンスを停止している場合は解放することをお勧めします

Elastic IPをアタッチ(関連付け)しているインスタンスが起動している状態であれば、料金は発生しません。しかし、インスタンスが「停止」している状態や、Elastic IPを使っていない場合、料金が発生します。そのため、使わないElastic IPは削除しなければいけません。

Elastic IPがまだインスタンスにアタッチしている場合は、Elastic IPから該当のIPを選択し、「アクション」→「アドレスの関連付けの解除」をクリックします。確認画面が表示されますので、間違いなければ、「アドレスの関連付けの解除」をクリックし、EIPをデタッチします。

その後、再度該当のIPを選択し、「アクション」→「アドレスの解放」をクリックし、EIPを削除します。これで、料金が発生しなくなります。

AWS側での設定は一旦終了です

3.インスタンスにSSHでログイン

PCでターミナルを開きます

各種インストールする

python

$ brew install python

pip(pythonのパッケージ管理システム)

$ easy_install pip

awscli(awsをPCのコンソール上から扱うためのもの)

$ pip install awscli

できない場合はこちら
https://docs.aws.amazon.com/ja_jp/cli/latest/userguide/install-macos.html

ec2-userでインスタンスにログインする

AWSでは、
EC2インスタンスにログインできるユーザーとして、
デフォルトでec2-userという名のユーザーが用意されています
こちらではまずec2-userでログインします

ターミナルで以下を入れていきます
（※testKey.pemは、先ほどSTEP2でダウンロードしたキーです）

$ mv Downloads/testKey.pem .ssh/
(#作成した公開鍵をsshフォルダに移動)

$ cd .ssh/
(#ディレクトリをsshに移動)

$ chmod 600 testKey.pem
(#公開鍵に600番で定義されたアクセス権を付与する)

$ ssh -i testKey.pem ec2-user@(@以降のURLは、作成したEC2インスタンスと紐付けたElastic IPを使用してください。)
(#公開鍵を利用してec2-userとしてログイン)

例：
($ ssh -i testKey.pem ec2-user@13.112.140.56)

yes/noを聞かれるので

yesでEnterを押下

無事にログインできました！！！

※
ssh port 22 Operation timed out
エラーになる場合はこちら
https://qiita.com/yokoto/items/338bd80262d9eefb152e

ユーザー作成(EC2上での操作)

上記方法でインスタンスにログインしている状態で

[ec2-user|~]$ sudo adduser testuser
(#新規ユーザー名の登録)
[ec2-user|~]$ sudo passwd testuser
(#新規ユーザー名のパスワード登録)


パスワードを登録します

vimでユーザーに権限を追加する記述する

$ sudo visudo

vimモードになります

## Allows people in group wheel to run all commands
# %wheel        ALL=(ALL)       ALL

## Same thing without a password
# %wheel  ALL=(ALL)       NOPASSWD: ALL

## Allows members of the users group to mount and unmount the
## cdrom as root
# %users  ALL=/sbin/mount /mnt/cdrom, /sbin/umount /mnt/cdrom

## Allows members of the users group to shutdown this system
# %users  localhost=/sbin/shutdown -h now

検索モードにし下の
"wheel"を探します
(キーボードで"/wheel"を入力し押下、"N"を押下すると次にいけます)

## Same thing without a password
# %wheel  ALL=(ALL)       NOPASSWD: ALL

キーボードの「i」を押下し、編集モードで

# %wheel ALL=(ALL) NOPASSWD: ALL
のコメントアウトを外します

## Same thing without a password
%wheel  ALL=(ALL)       NOPASSWD: ALL

さらに

次に下のように作成したユーザーに権限を追加する記述
testuser   ALL=(ALL)       ALL 　
を追加します

## Allow root to run any commands anywhere
root    ALL=(ALL)       ALL
testuser   ALL=(ALL)       ALL

キーボードの「esc」を押下します
「:wq」を入力しEnterで保存します

こちらでユーザーの切り替えを行ってください。

[ec2-user|~]$ sudo su - testuser
(#ユーザー名の切り替え)
[testuser@ ~]

無事に[ec2-user|がtestuser(作成したユーザー名)と切り替わればOKです。

exit

を二回いれて
で一度ログアウトする

追加ユーザ用キーペアを作成

こちらはローカルでの作業です

$ cd .ssh
[.ssh]$ ssh-keygen -t rsa
(#公開鍵を作成)
-----------------------------
Enter file in which to save the key ():
(#ここでファイルの名前を記述して、エンターを押す)
test_key_rsa

Enter passphrase (empty for no passphrase):
(#何もせずそのままエンター)
Enter same passphrase again:
(#何もせずそのままエンター)
-----------------------------

[.ssh]$ ls
#「test_key_rsa」と「test_key_rsa.pub」が生成されたことを確認
[.ssh]$ vi config
(#VIMを起動し、設定ファイルを編集する)
-----------------------------

キーボードの「i」を押下し、編集モードで

# 以下を追記
Host test_key_rsa
  Hostname 前出のElastic IP (#自分の設定に合わせて)
  Port 22
  User testuser (#先ほどのユーザー名)
  IdentityFile ~/.ssh/test_key_rsa (#秘密鍵の設定)
* （）部分は削除する。
-----------------------------
キーボードの「esc」を押下します
「:wq」で保存します

[.ssh]$ cat test_key_rsa.pub　(#鍵の中身をターミナル上に出力）

★ ssh-rsa~~~~localまでをコピーしておく

サーバー側作業

続いてサーバーでの作業です
ec2-userでログインします

$ cd .ssh
$ ssh -i testKey.pem ec2-user@(@以降のURLは、作成したEC2インスタンスと紐付けたElastic IPを使用してください。)
[ec2-user|~]$ sudo su - testuser
[testuser@ ~]$ mkdir .ssh
[testuser@ ~]$ chmod 700 .ssh
[testuser@ ~]$ cd .ssh
[testuser@ |.ssh~]$ vi authorized_keys

（vimがオープンするので、「i」を押し、
先ほど ★ で、コピーしたssh-rsaをペーストする）
キーボードの「esc」を押下します
「:wq」で保存します

[testuser@ |.ssh~]$ chmod 600 authorized_keys

$ exit
もう一度
$ exit
ログアウト

[~]$ ssh test_key_rsa

ログインできれば、無事ユーザー設定は終了です。

なお、時間が経つとローカルからログインできなくなることがあるので、その場合は、
セキュリティグループ>インバウンド>編集で
SSHのソースで
マイIPを選択し[保存]すると繋がるようになります

続きはこちら
AWSでデプロイするまでの手順②サーバー（EC2インスタンス）環境設定
