【obnizで製作中】缶ビールの温度を測れる温度センサを知りたい

解決したいこと

冷蔵庫から出したキンキンの缶ビールの温度を測りながら、飲み頃と言われている4℃以上になったら飲み頃サインをLEDが光って教えてくれるものをobnizで製作中です。
温度センサ(LM60BIZ)で物理的に正確な温度が図れず、困っています。
解決方法のアドバイスをいただけますと幸いです。

発生している問題

缶ビールの温度を測るにあたり温度センサ(LM60BIZ)を使用していますが、10℃前後までしか温度を落とすことが出来ないこと。

コードは正しいことが確認できましたが、念のため貼っておきます。

コード
const Obniz = require('obniz');
const obniz = new Obniz('0000-0000'); // Obniz_IDに自分のIDを入れます

obniz.onconnect = async function () {
    var led = obniz.wired("LED", {anode:10, cathode:11});
    led.output(true);

    const tempsens = obniz.wired('LM60', { gnd: 0, output: 1, vcc: 2 });
    // setIntervalで間隔を作る
    setInterval(async function () {
        // 同期で取得
        const temp = await tempsens.getWait();
        // 温度をコンソールに表示
        console.log(temp);
        // displayに反映
        obniz.display.clear();
        obniz.display.print(temp + 'C');  // 英語が出力できる
    }, 1000); // 1000ミリ秒 = 1秒

  for (let i = 0; i < 100; i++) {
    tempsens.onchange = (function(temp){
        console.log(temp);

      if (temp > 4) {
        led.on();
      } else {
        led.off();
      }
    });
    await obniz.wait(100);
  }
}

自分で試したこと

・温度センサ(LM60BIZ)はobniz0~2番へ繋ぐ
・LEDはobniz10~11番へ繋ぐ
・其々ブレッドボードをジャンパワイヤで繋ぐ
・さらにジャンパワイヤを使って逆サイドに通電させる

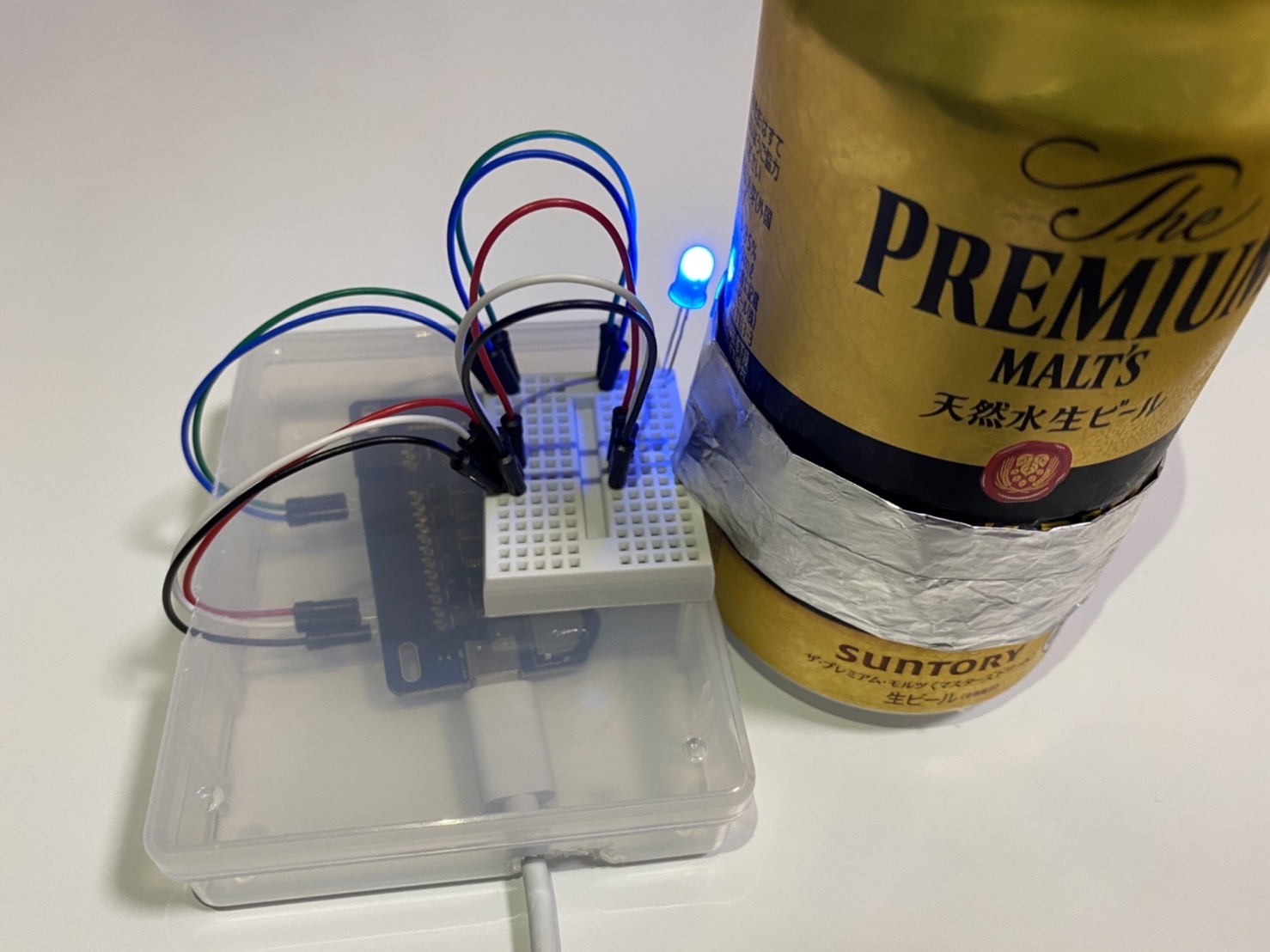

・温度センサと缶ビールをアルミホイルで巻き、温度を測る
・測定開始時は4℃より下で、LEDは温度が4℃より上回ったら点灯するようにする

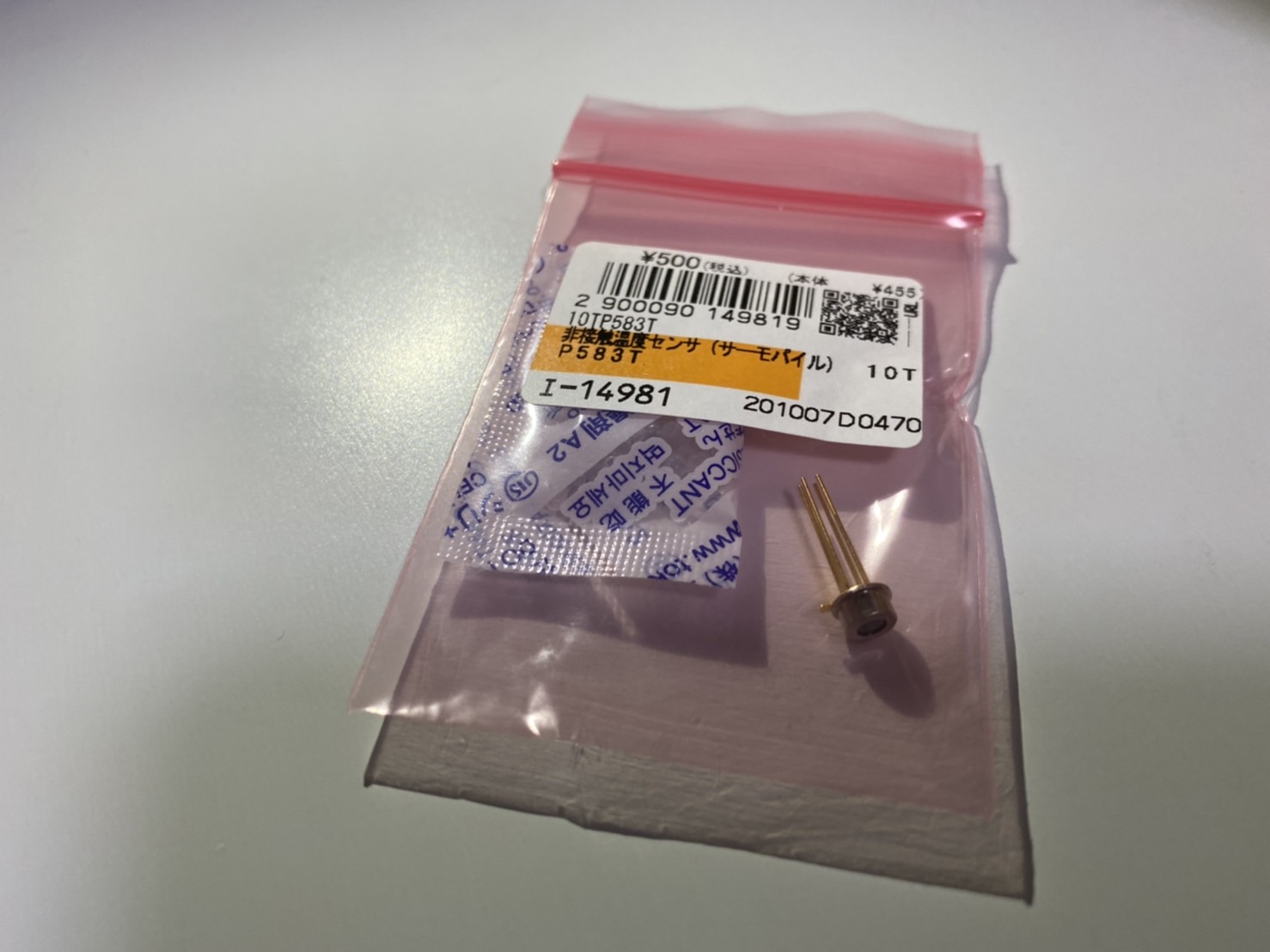

・非接触温度センサ(サーモパイル)を買ってみましたがobniz Parts Libraryに無く、使いこなすことが出来ずに保管状態

アドバイス頂きたい点

・非接触温度センサ(サーモパイル)はこうすればobnizで使えるよ!
・こういうことしたいなら、こんなセンサ使えばいいんじゃない?
等々、アドバイスありましたら是非お願いします。

この件に関しての挑戦を、より詳しく記事化してありますので、宜しければこちらもご覧ください。
Qiita記事:obnizでビールの飲み頃温度を教えてくれるIoTを完成させたい!

0

2Answer

こういうのを使ったほうが良さそうですが、どうでしょう?

そもそも缶ビールならとっさの時でもコンビニに行けば冷えてるし、6缶パックで前日から冷やしておけば絶対に冷えてる...

0Like

Comments

  1. @tanakahiroki

    Questioner

    コメントありがとうございます!
    色々な種類があるんですね。参考にさせていただきます!

    この装置が必要かどうかと問われると定かではないですが、
    苦労して作ったもので温度測った「ベストな状態のビール」って美味いんだろうなぁと想像すると、完成させたく思いまして、、、

Comments

  1. @tanakahiroki

    Questioner

    コメントありがとうございます!
    サーモグラフィを使うって手もあるのですね!
    これなら私でも使いこなせそうです。

    OMRON MEMS非接触温度センサD6T-44L-06って結構良い値段しますね。
    缶ビール1ケース買えちゃいますね笑
    (元も子もない事をすみません、、、)
  2. 提案しといてなんですが、
    パーツライブラリで確認したところ、D6T-44L-06だと4℃の判定は無理そうですね…

    赤外線アレイセンサAMG8833
    https://obniz.com/ja/sdk/parts/AMG8833/README.md

    こちらなら0~80℃で画素数も8×8
    お値段も多少お安くなるようです。
  3. @tanakahiroki

    Questioner

    ご丁寧にありがとうございます。
    これぞ求めていたもの!といった感じです!

    こちらで試してみたいと思います。
    ありがとうございます。
