obnizでビールの飲み頃温度を教えてくれるIoTを完成させたい!

Last updated at Posted at 2021-10-18

させたい!という願望含む、現状未完成の投稿で恐縮です。
絶賛迷走中ですので、お力添えいただければ幸いです!

プログラミングを習い始めて半月が経ち、obnizを使ってIoT入門しました。
天敵のプリン体を避けビールを絶っていますが、時には飲みたくなり、
そんな特別な時には最高の状態のビールを飲みたい!私利私欲のためのIoT製作です。

ビールの飲み頃温度は夏なら4~6℃、冬なら6~8℃とされています(喉越しはさておいて)。
冷蔵庫で長く缶ビールを冷やしておくと冷えすぎて、本来のビールの美味しさが半減されてしまいます。
出典:サントリー
そこで、冷蔵庫から出して温度を測りながら、飲み頃と言われている4℃以上になったら
飲み頃サインをLEDが光って教えてくれるもの
を目指して作っています。

現状


・温度センサ(LM60BIZ)はobniz0~2番へ繋ぐ ・LEDはobniz10~11番へ繋ぐ ・其々ブレッドボードをジャンパワイヤで繋ぐ ・さらにジャンパワイヤを使って逆サイドに通電させる ・温度センサと缶ビールをアルミホイルで巻き、温度を測る ・測定開始時は4℃より下で、LEDは温度が4℃より上回ったら点灯する

がしかし、現状は出力される温度が常に高く、求めるものとは程遠い状態です。

環境

Visual Studio Code v1.60.2
Node.js v16.10.0
obniz Board 1Y

以下、これまで行ってきた流れです

サンプルコード
const Obniz = require('obniz');
const obniz = new Obniz('0000-0000'); // Obniz_IDに自分のIDを入れます

obniz.onconnect = async function () {
    var led = obniz.wired("LED", {anode:10, cathode:11});
    led.output(true);

    const tempsens = obniz.wired('LM60', { gnd: 0, output: 1, vcc: 2 });
    // setIntervalで間隔を作る
    setInterval(async function () {
        // 同期で取得
        const temp = await tempsens.getWait();
        // 温度をコンソールに表示
        console.log(temp);
        // displayに反映
        obniz.display.clear();
        obniz.display.print(temp + 'C');  // 英語が出力できる
    }, 1000); // 1000ミリ秒 = 1秒

  for (let i = 0; i < 100; i++) {
    tempsens.onchange = (function(temp){
        console.log(temp);

      if (temp < 24) {
        led.on();
      } else {
        led.off();
      }
    });
    await obniz.wait(100);
  }
}

テストでは1秒毎に温度をディスプレイに表示させるようにしました。
途中で扇風機の風を当て、24℃を下回ったらLEDが点灯しているので、
コードに間違いはなさそうです。

その後、「24℃を下回ったら」を「4℃を上回ったら」に変更し、

サンプルコード
const Obniz = require('obniz');
const obniz = new Obniz('0000-0000'); // Obniz_IDに自分のIDを入れます

obniz.onconnect = async function () {
    var led = obniz.wired("LED", {anode:10, cathode:11});
    led.output(true);

    const tempsens = obniz.wired('LM60', { gnd: 0, output: 1, vcc: 2 });
    // setIntervalで間隔を作る
    setInterval(async function () {
        // 同期で取得
        const temp = await tempsens.getWait();
        // 温度をコンソールに表示
        console.log(temp);
        // displayに反映
        obniz.display.clear();
        obniz.display.print(temp + 'C');  // 英語が出力できる
    }, 1000); // 1000ミリ秒 = 1秒

  for (let i = 0; i < 100; i++) {
    tempsens.onchange = (function(temp){
        console.log(temp);

      if (temp > 4) {
        led.on();
      } else {
        led.off();
      }
    });
    await obniz.wait(100);
  }
}

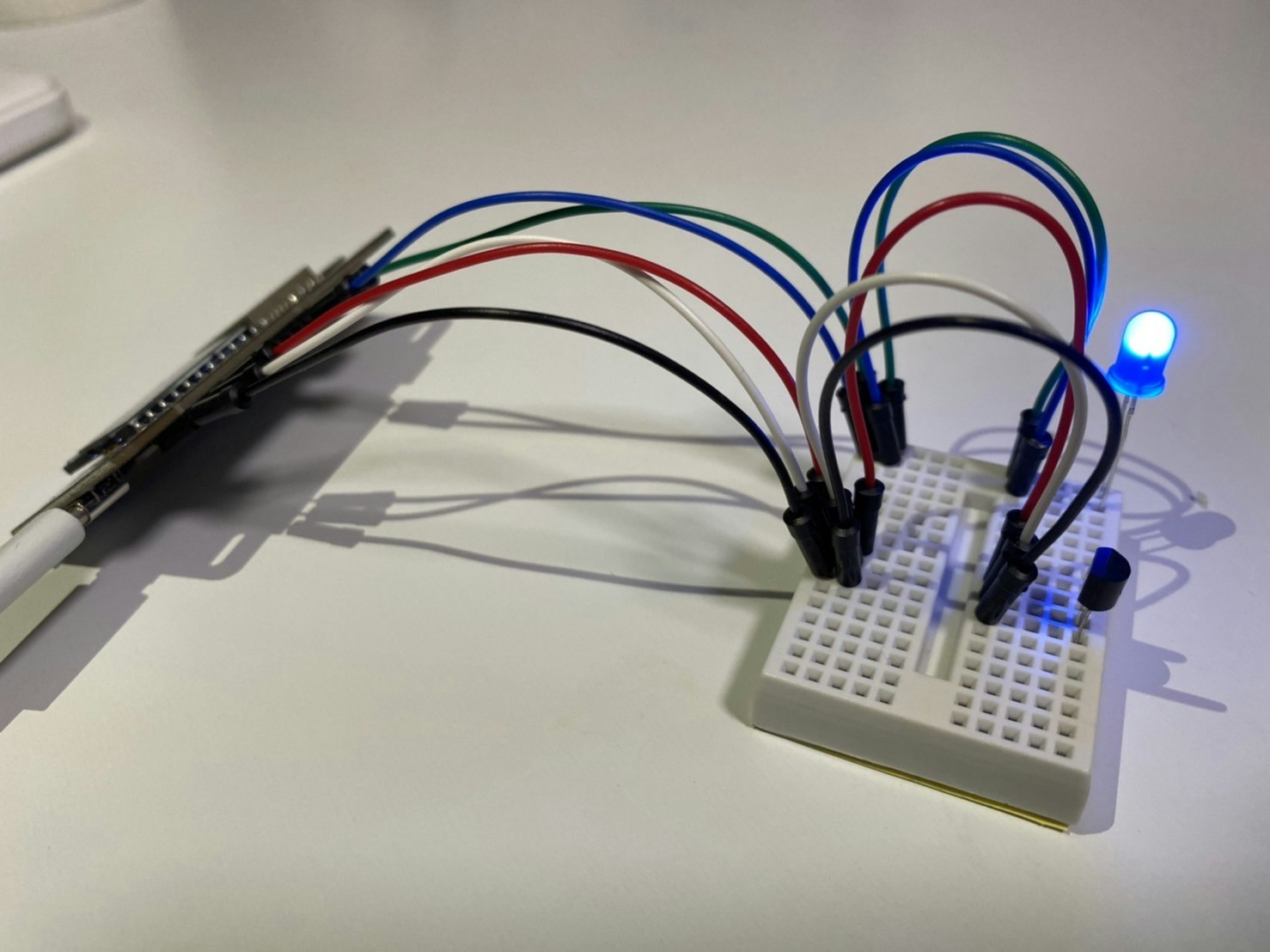

▲ブレッドボードをジャンパワイヤで繋ぐ
▲さらにジャンパワイヤを使って逆サイドに通電させる

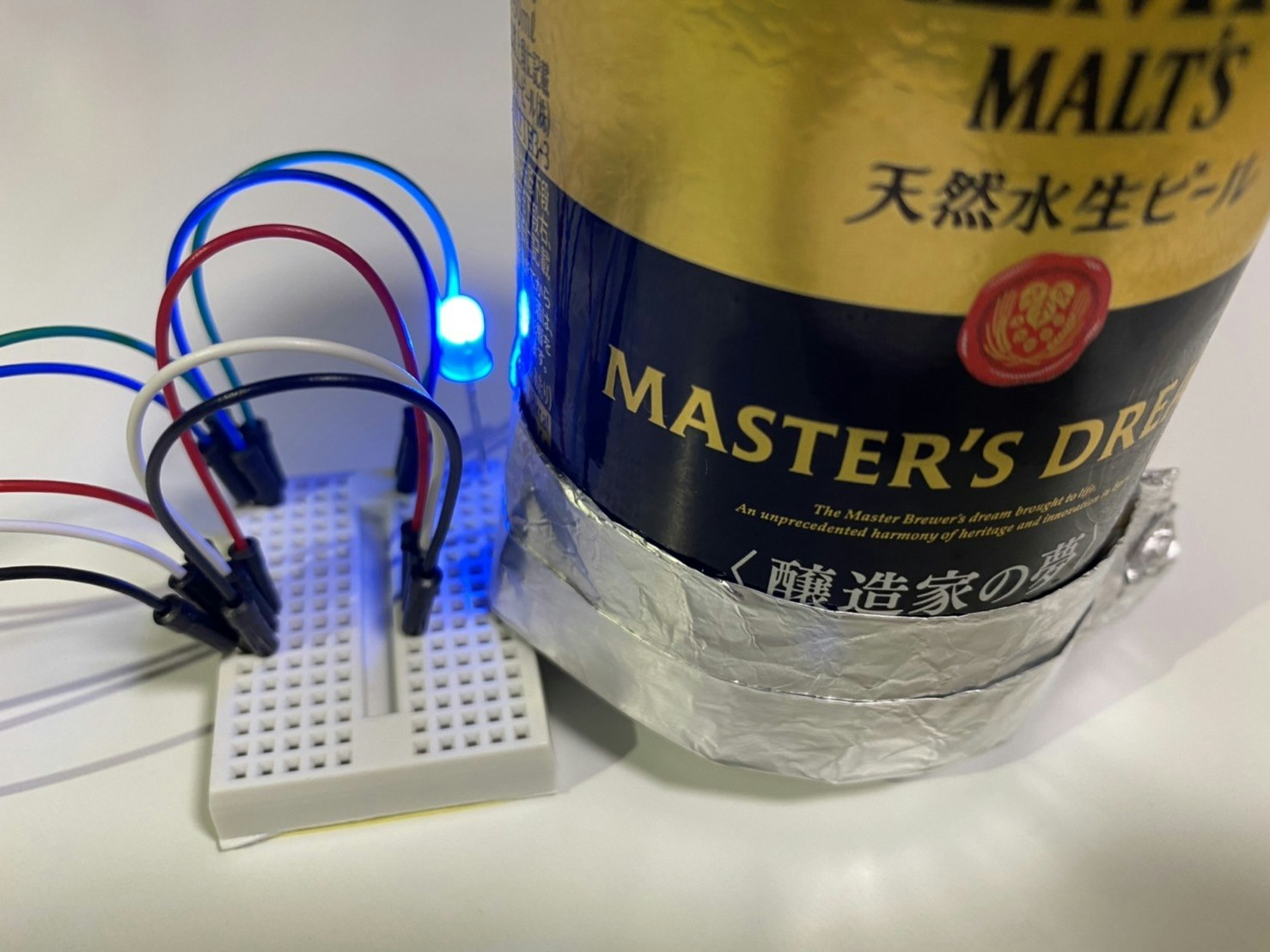

▲温度センサと缶ビールをアルミホイルで巻き、温度を測る
▲あまりにも剥き出しなので、ケースに入れてみました
▲ちなみに、ケースと配線用の穴を開けるのに使ったニッパーは両方セリアで計220円です!

温度センサの代わりになるものは、、、

一応正常に動いた結果と思いますが、温度センサで缶ビールの温度を測るには限界がある結論に達しました。理由としては、

・缶は熱伝導が良いとはいえ、外気に左右される ・ビールに直に触れさせられない

といったところを解決しなければ、、、

改善案

缶ビールに直に触れることなく測れるものがあれば解決すると思い、秋葉原に行ってみました。
(余談ですが、電気街口に初めていきましたが、種類がありすぎて、本当に奥深い世界と実感しました)

探り探り探していると、非接触温度センサ(サーモパイル)とやらに出会いました。
どうやって使うかも調べずに商品名のみを信じて買ってみました!!
obniz Parts Libraryにあるだろうと信じて買いましたが、
なかったため詰みの状態です(次からはちゃんと調べてから買います)。

・非接触温度センサ(サーモパイル)はこうすれば使えるよ!
・こんなセンサ使えばいいんじゃない?
等々、アドバイスありましたら是非お願いします。。。

追記(2021/10/19)

Qiita QAにて質問投稿したところ、アドバイスいただくことが出来ました。
今ぶち当たっている壁を乗り越えるにあたり、Thermal Camera Sensor - AMG8833をご紹介していただきました。

赤外線アレイセンサAMG8833を使用しています。
測定範囲は0~80℃です。
8x8画素で温度分布を測定することができます。
出典:obniz Parts Library AMG8833

obniz Parts Libraryにありますので、使い勝手良さそうです!(私にもできそう!)

また、Twitterでは、

直接のセンサーに関する提案ではないですが、水温計で水温を測りながら、4度になるときのセンサー温度を実験して算出してみるのはいかがでしょうか。水温が1度、2度、3度、4度、・・・となるときにセンサーが21度、22度、23度、24度、・・・となれば24度以上でLEDを点灯等。

といったコメントもいただき、アイデア次第でやりようはいくらでもあるんだ!と再認識しました。

ベストな状態のビールを追い求めて、挑戦し続けたいと思います。

長々と失礼しました!&読んでいただき、ありがとうございました!
