ZYBO (Zynq) 初心者ガイド (6) 自作IPでLチカ

Last updated at Posted at 2018-01-08

この記事の内容を4分で見る ( https://www.youtube.com/watch?v=JoQePlMliyk )

環境

  • 開発用PC: Windows 10 64-bit
    • Vivado 2017.4 WebPACKライセンス
    • Xilinx SDK 2017.4
  • ターゲットボード: ZYBO (Z7-20)

Windows環境は1回目を参照。

自作IPでLチカ

GPIOの OUT だけの機能を持ったIPを作ります。この自作IPをPS側のCPUから制御してLEDをチカチカさせます。前回の最後に、LED点灯するモジュール(blink)をIP Integratorから呼んでみました。しかし、厳密にはこれはあくまで「モジュール」であって「IP」ではないようです。IPを作るためには、ちゃんとパッケージ化する必要があります。まずはそれをやります。

今回も、最初からVivadoプロジェクトを作ります。ボードにZyboを指定した空のプロジェクトを用意済みとして、話を進めます。

自作IPを作る (Vivado)

自作IPの仕様

今回のIPはPSから制御できるようにします。PSとPLでデータをやり取りするときには、AXIバスを使います。CPUはAXI経由でIP内部のレジスタに値をR/Wします。IPはこのレジスタの値を使って動作します。今回は、レジスタ値の下位4ビットを反転して出力するようにします。
(このIP単体にとっては、この4bit出力はただの信号線です。なので、「LED」とかは付けないことにします。どこに接続するかは、このIPを使用するIP Integratorで決めます。(という考えはソフト屋さん的な考えなのかな。。。))

  • 名前: myip
  • PSとのインターフェース: AXI4-Lite Slave
  • レジスタ: 32-bit x 4 (実際に使用するのは1個だけだが、デフォルト設定のまま使うため)
  • 出力: 4-bitの信号線 (後でLEDに接続される)

自作IPのひな形を作る

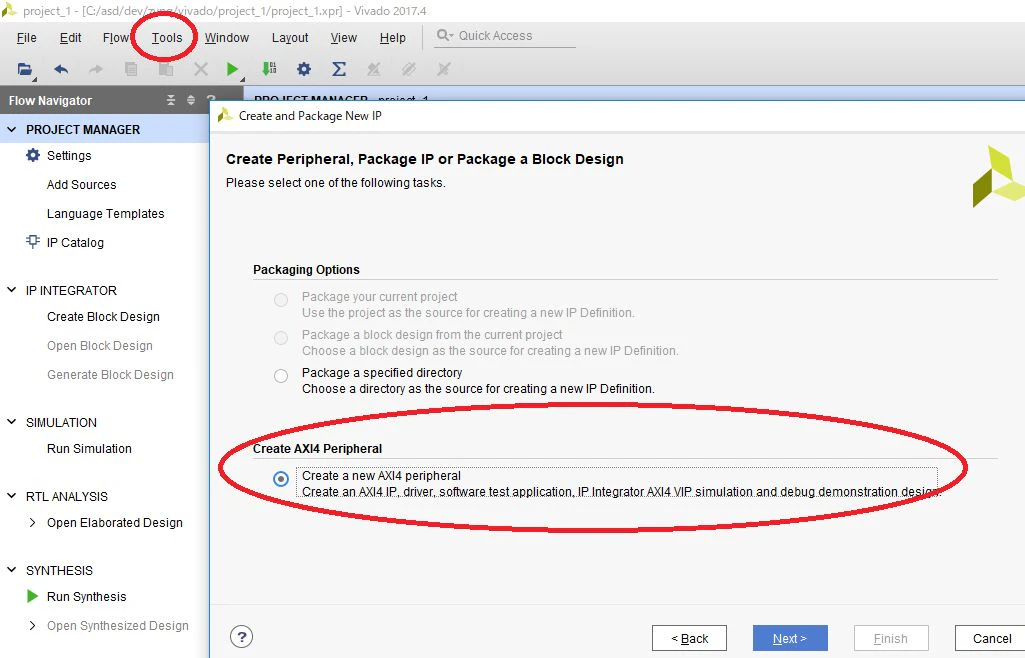

空のVivadoプロジェクトを開いたら、まずはメニューバー -> Tools -> Create and Package New IPをクリックします。何をやるか聞かれるので、「Create AXI4 Peripheral」を選びます。OKを押すと、IP名などを設定する画面になります。基本はデフォルトのままで良いですが、僕は保存先だけ変更しました。デフォルトだと、1つ上のフォルダに作られてしまいます。今回作るIPはこのプロジェクトでのみ使うので、「../」を削除しました。


続いて、インターフェースを編集できますが、ここもひとまずはデフォルトのままにします。デフォルトでは、AXI4-Lite Slaveで、32-bit x 4個のレジスタが用意されます。OKを押して、次の画面もAdd IP to the repositoryのままでFinishします。(4-bitの出力は、後でコード上で追加します)


自作IPを編集する

Flow Navigator -> PROJECT MANAGER -> IP Catalogをクリックして、IP Catalogを確認すると、User Repositoryの下に「myip_v1.0」が出来ています。先ほど全てデフォルト設定で作成したので、これから編集します。右クリックして「Edit in IP Packager」を選びます。これで、このIPを編集する新しい一時的なプロジェクトを開きます。そのプロジェクトの保存先を聞かれますが、デフォルトのままOKします。


自作IP(myip)を編集するための、新しいVivadoウィンドウが開かれます。ソースコードは2つあり、myip_v1_0_S00_AXI.vが実体で、myip_v1_0.vはラッパー的な感じです。


今回は出力として、4-bitのMY_OUTを追加します。これに、4個のうち最初のレジスタの下位4-bitを反転して割り当ててみます。レジスタ名はslv_reg0のようです。(この記事では簡単のために、例としてこのようなシンプルなロジックにしました。実際のプロジェクトではもっと複雑なロジックになると思います。)
myip_v1_0_S00_AXI.vを開くと、既にかなりのコードが実装されています。これは、AXIインターフェースでレジスタに読み書きするコードになります。「Users to add ...」というところに、コードを追加していきます。追加は2行だけで、ポート定義と、ロジック記述だけです。

myip_v1_0_S00_AXI.vの一部
	module myip_v1_0_S00_AXI #
	省略
	(
		// Users to add ports here
		output [3:0] MY_OUT,
		// User ports ends
		// Do not modify the ports beyond this line

		省略
	);

	省略

	// Add user logic here
	assign MY_OUT = ~slv_reg0[3:0];
	// User logic ends

	endmodule

myip_v1_0.vにも同様に追加します。MY_OUTを接続するコードを追加するだけです。

myip_v1_0.vの一部
	module myip_v1_0 #
	省略
	(
		// Users to add ports here
		output [3:0] MY_OUT,
		// User ports ends
		省略
	);
// Instantiation of Axi Bus Interface S00_AXI
	myip_v1_0_S00_AXI # (
		省略
	) myip_v1_0_S00_AXI_inst (
		.MY_OUT(MY_OUT),
		省略
	);
	endmodule

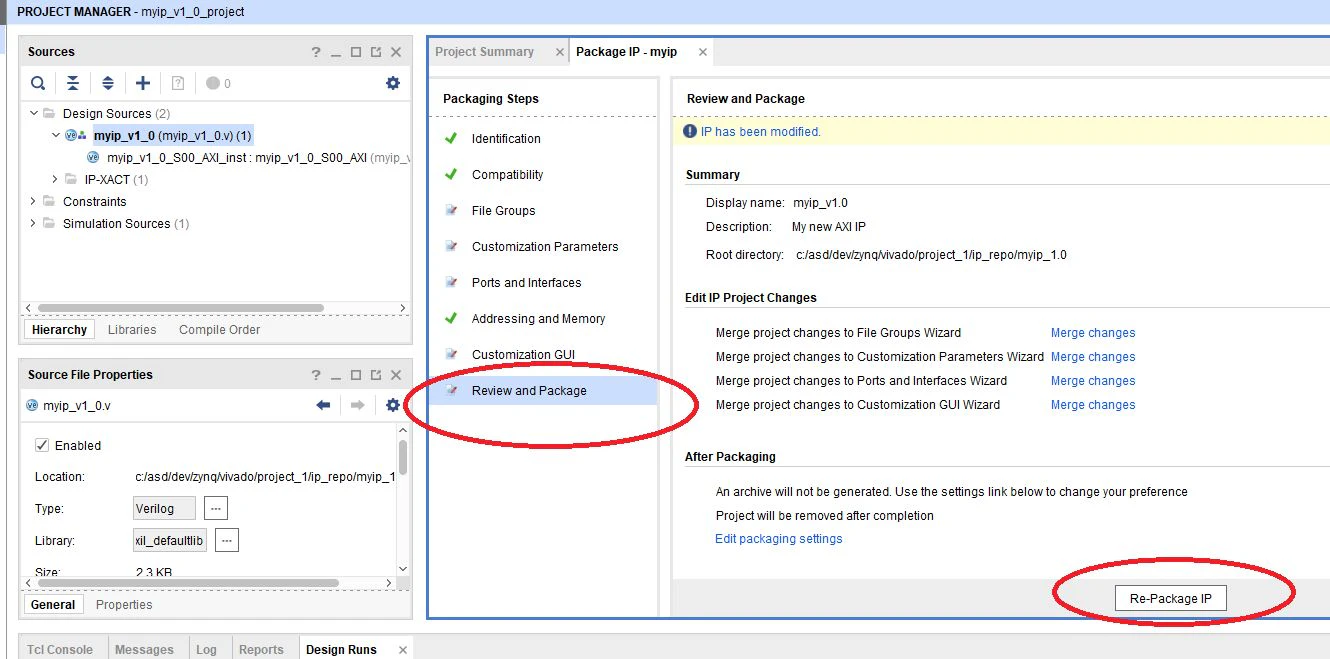

コードの編集が終わったら、IPを再作成します。Package IPタブで全てのPackaging Stepsが編集マークからチェックマークになるように、更新します。各Stepの所で「Merge changes...」をクリックすればOKです。最後に、Review and Packageを選び、Re-Package IPをクリックします。成功したら、IP編集用のプロジェクトは閉じられます。


自作IPを使う (Vivado)

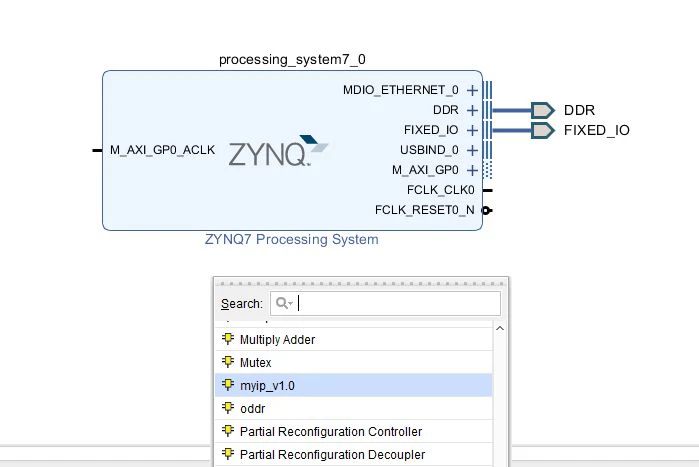

PSと、作成したIP(myip)を搭載したハードウェアを作ります。元のVivadoプロジェクト上で、Flow Navigator -> IP INTEGRATOR -> Create Block Designで新しいブロックデザインを作ります。作成されたブロックデザインのDiagramビュー上でPSを追加して、Run Block Automationします。ここまでは、2回目、3回目の内容と同じです。同様の手順で、作成したmyipも追加します。Add IPで表示されるIP一覧にmyipが追加されています。配置後、Run Connection Automationで自動接続してもらいます。設定は全てデフォルトでOKです。


myipが配置されたら、MY_OUTの出力ポートを用意します。myipのMY_OUT端子付近で右クリックしてMake Externalを選びます。すると、MY_OUT_0ポートが作られます。


必要部品の配置が出来たので、このブロックデザインをトップモジュールとして使います。ここから先は前回と同様です。Sourcesのdesign_1の所で右クリック -> Generate Output Productsと Create HDL Wrapperします。その後、MY_OUT_0ポートをLEDの接続されているピンに割り当てます。これも前回と同様に、Flow Navigator -> RTL ANALYSIS -> Open Elaborated Designしてから、以下のようにピン設定をして、適当な名前で制約ファイルを保存します。


最後に、Generate Bitstreamでビットストリームファイルを作り、Export Hardwareして、Launch SDKします。

ノート: 後で再びIPを編集する場合

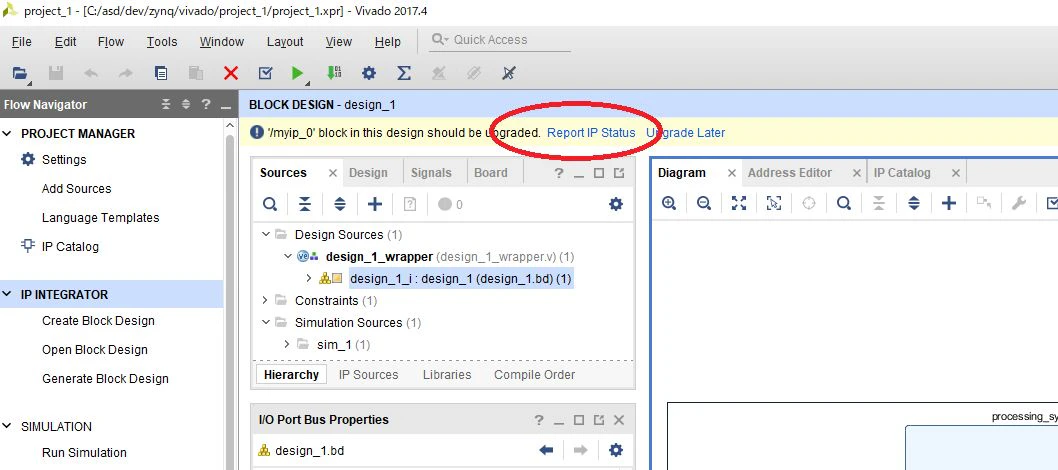

自作IPを既にブロックデザイン上で配置した後に、自作IPを編集した場合は、更新作業が必要になります。自作IPの編集を終えて、元のVivadoプロジェクトに戻ると、以下のようにメッセージが上部に表示されるので、「Report IP Status」をクリックします。


すると、画面下部にIP Statusが表示されます。変更のあったmyipがチェックされていることを確認して、「Upgrade Selected」をクリックします。その後、必要であればデザインを変更し、Generate Output Products、Create HDL Wrapper、ビットストリーム作成をすることで更新完了です。

自作IPを呼び出してLチカするソフトを書く (SDK)

起動したSDK上で、適当なプロジェクトを作ります。ここでは名前をblinkとします。
まず最初に、自動生成されたblink_bspプロジェクトを確認します。xparameters.hを見ると、#define XPAR_MYIP_0_S00_AXI_BASEADDR 0x43C00000が定義されています。これが、自作IP内のレジスタのアドレスになります。各レジスタアドレスは、以下のようになります。

  • slv_reg0: 0x43C00000
  • slv_reg1: 0x43C00004
  • slv_reg2: 0x43C00008
  • slv_reg3: 0x43C0000C

今回は、0x43C00000にアクセスすることでLED制御できます。いつも通り、0x43C00000をポインタ化してアクセスしてもいいのですが、アクセス関数も自動生成されています。libsrc/myip_v1_0/src/myip.hを見ると、MYIP_mWriteReg()関数が用意されています。また、オフセットもマクロ化されて用意されているのでそれを使います。これらを使い、以下のように実装します。

helloworld.c
#include <stdio.h>
#include "platform.h"
#include "xil_printf.h"
#include "sleep.h"
#include "xparameters.h"
#include "myip.h"

int main()
{
    init_platform();

    print("Hello World\n\r");

    while(1) {
    	MYIP_mWriteReg(XPAR_MYIP_0_S00_AXI_BASEADDR, MYIP_S00_AXI_SLV_REG0_OFFSET, 0x00);
    	sleep(1);
    	MYIP_mWriteReg(XPAR_MYIP_0_S00_AXI_BASEADDR, MYIP_S00_AXI_SLV_REG0_OFFSET, 0x0F);
    	sleep(1);
    }

    cleanup_platform();
    return 0;
}

ビルド後、まずはXilinx -> Program FPGAでビットストリームファイルを書き込みます。確認してほしいのは、この時点でLEDが点灯することです。理由は、myipではレジスタ値の反転を出力しているため、初期値(0)の反転でHigh出力になっているためです。その後、ビルドしたプログラムをRunします。すると、1秒間隔でLEDが点滅するはずです。
