概要
本記事は自宅ラボ構築の第4回で、前回はVyOSの展開を行いました。
今回は名前解決のためのDNSの構築を行います
利用するもとしてはUnboundというソフトウェアで、Ubuntu上に展開して利用していきます。
全記事
- 1回: 構築する環境
- 2回: ベアメタルへESXiをインストール
- 3回: 仮想ルーター (VyOS) の構築
- 4回: DNS (Unbound) の構築 ← 今ココ
- 5回: vCenterの構築
- 6回: Nested ESXiでのvSphereクラスタ構築
対象範囲

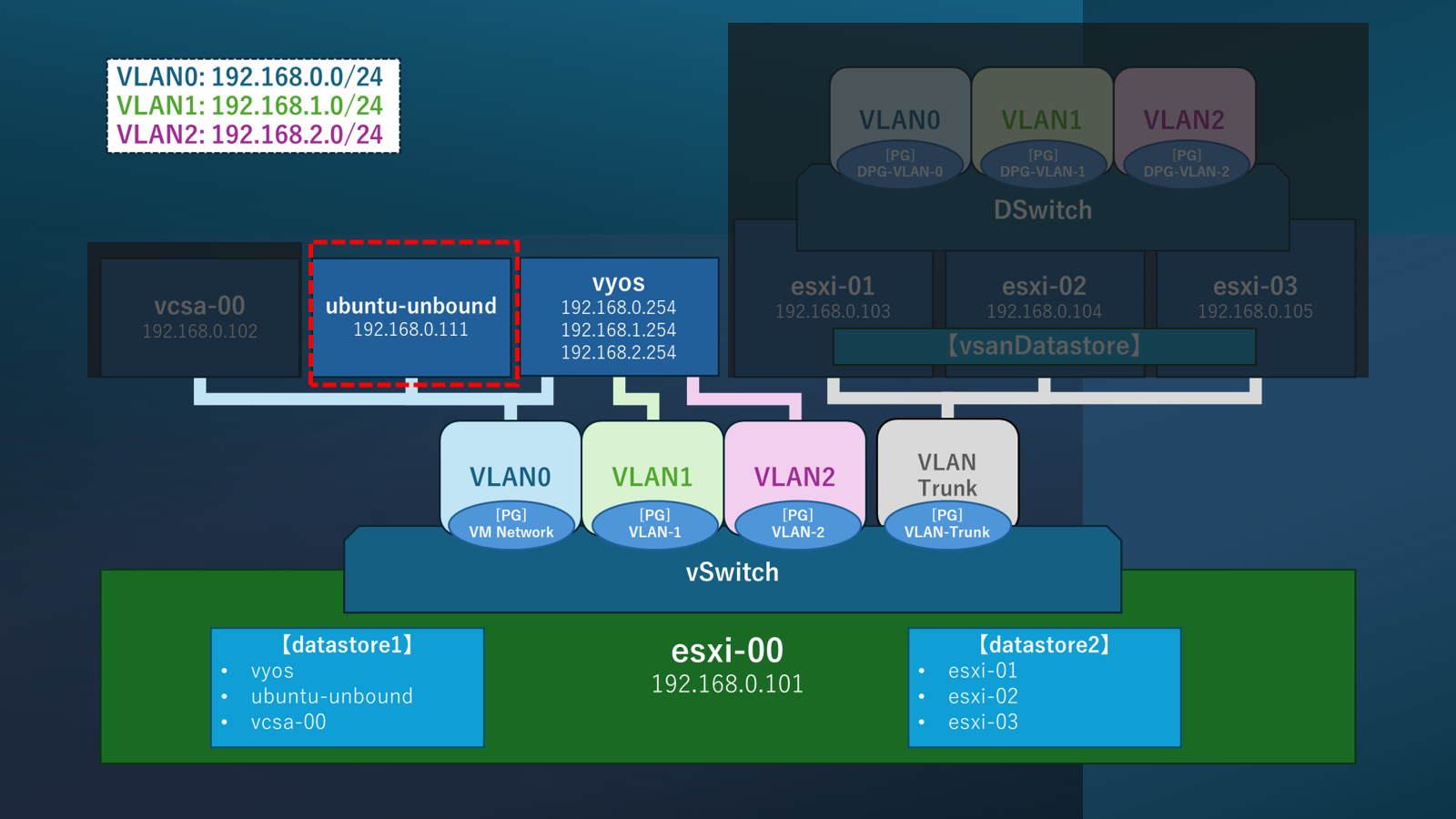

本記事では全体構成の以下赤枠の部分を構成します。
※黒くなっているところは未構築
Unboundの展開
以下の順番で実施していきます。
- Ubuntu Serverの展開
- Unboundのインストール
- Unboundの設定
- system-resolvedの無効化
- 各マシンのDNSサーバー関連の設定を更新
Ubuntu Serverの展開
まず今回Unboundを動作させるUbuntu Serverを展開します。

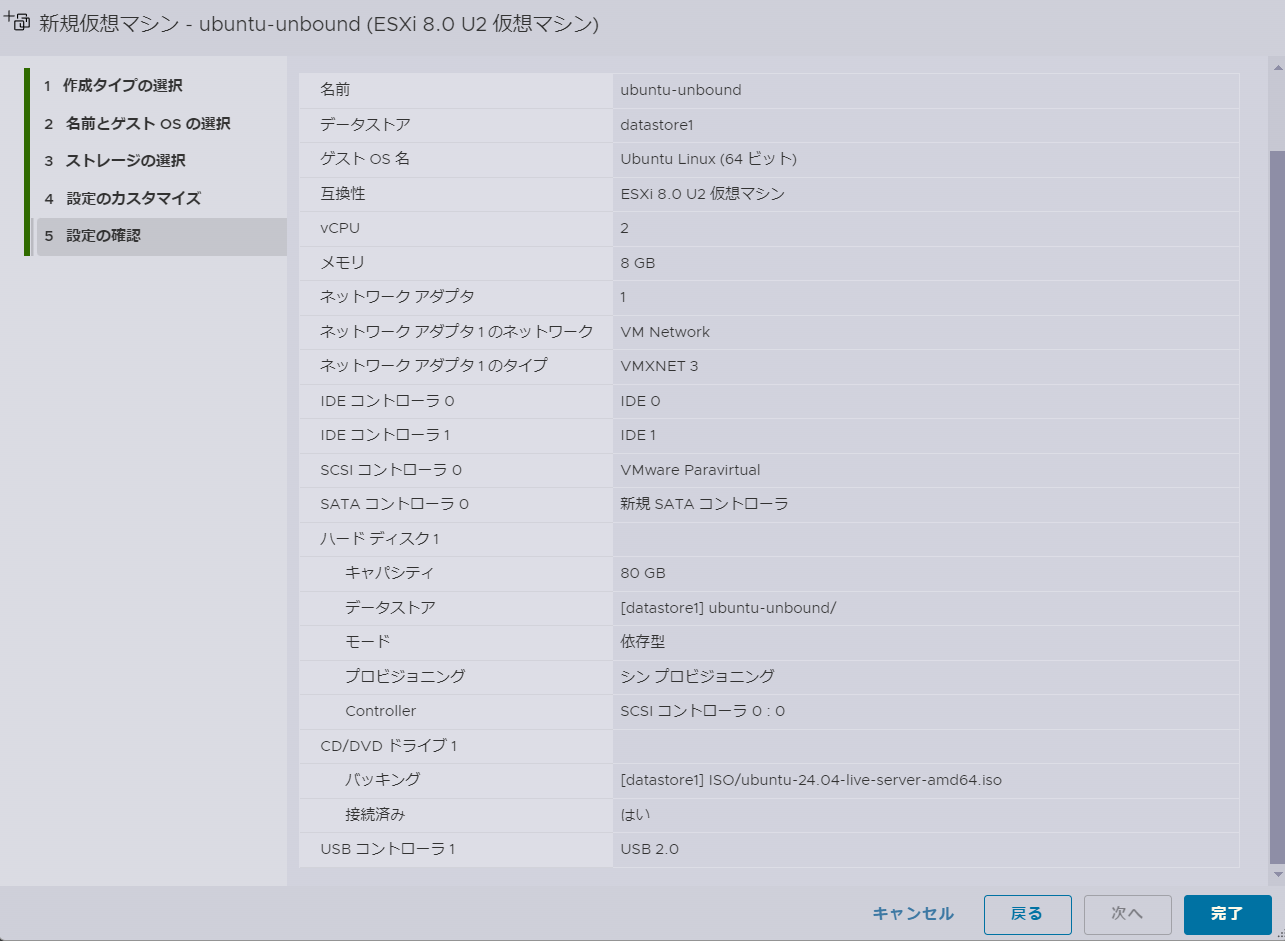

以下スペックにて仮想マシンを作成して起動します。
起動後Ubuntu Serverのインストールを実施していきます。
今回は以下設定を行っておきます。
- サブネット: 192.168.0.0/24
- IPアドレス: 192.168.0.111
- デフォルトゲートウェイ: 192.168.0.254
- DNS: 8.8.8.8, 8.8.4.4
- SSH: 有効化
- hostname: ubuntu-unbound

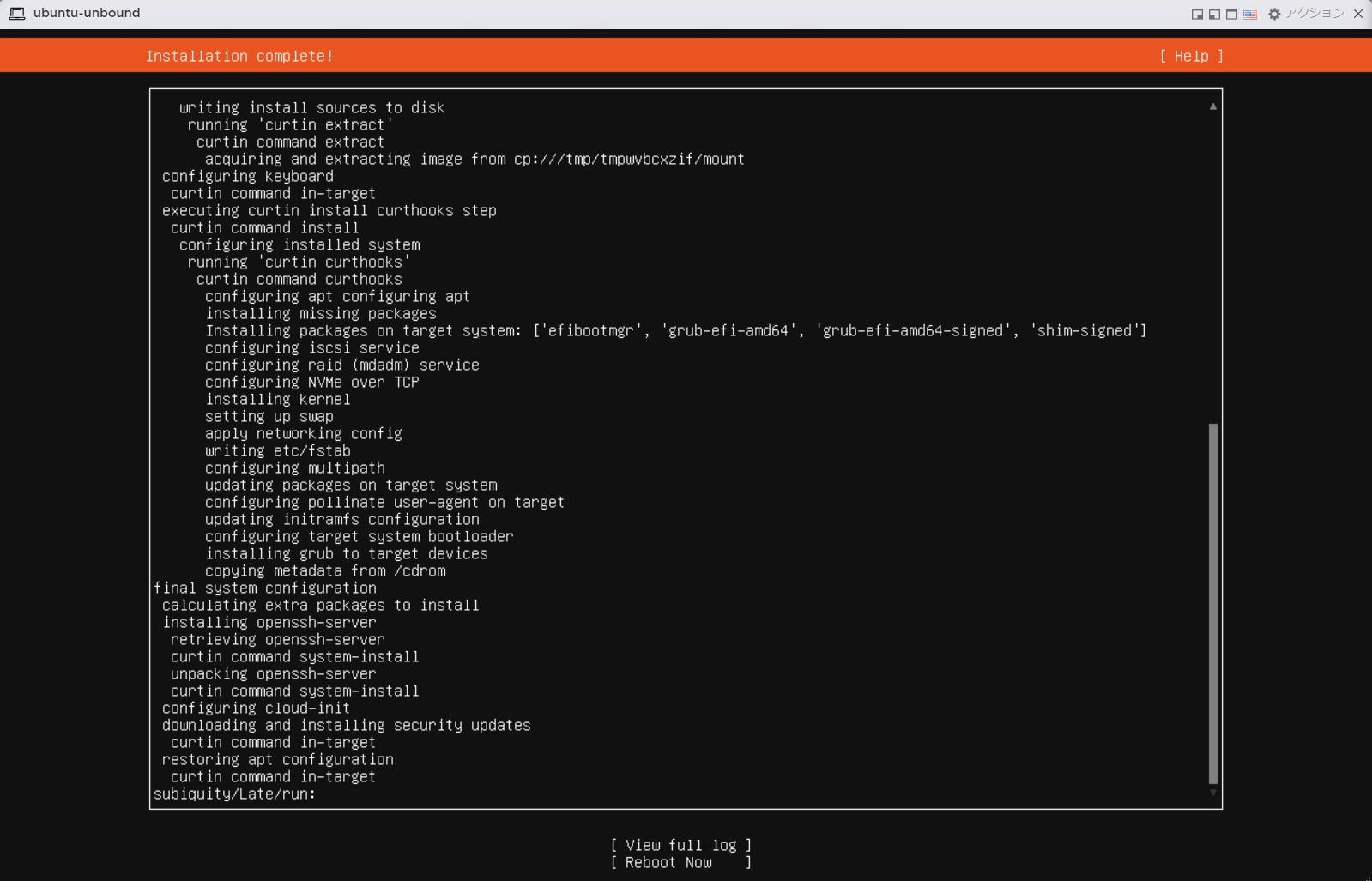

インストールが完了したら再起動しておきます。
Unboundのインストール
展開したUbuntu ServerにSSHでログインして、以下コマンドを実行するのみです。
sudo apt install unbound
Unboundの設定
Unboundでは設定ファイルに名前解決の内容やフォワーディングの設定を記載することで利用できます。
以下コマンドで設定ファイルを作成していきます。
sudo vi /etc/unbound/unbound.conf.d/unbound.conf
今回は以下内容を記載しておきます。
基本的には許可するネットワーク、正引き逆引き、解決できない際のフォワーディング先を記載しています。
server:
interface: 0.0.0.0
# アクセス制御
access-control: 0.0.0.0/0 refuse
access-control: 192.168.0.0/24 allow
access-control: 192.168.1.0/24 allow
access-control: 192.168.2.0/24 allow
# 正引き逆引き
local-data: "esxi-00.stjam.home A 192.168.0.101"
local-data-ptr: "192.168.0.101 esxi-00.stjam.home"
local-data: "vcsa-00.stjam.home A 192.168.0.102"
local-data-ptr: "192.168.0.102 vcsa-00.stjam.home"
local-data: "esxi-01.stjam.home A 192.168.0.103"
local-data-ptr: "192.168.0.103 esxi-01.stjam.home"
local-data: "esxi-02.stjam.home A 192.168.0.104"
local-data-ptr: "192.168.0.104 esxi-02.stjam.home"
local-data: "esxi-03.stjam.home A 192.168.0.105"
local-data-ptr: "192.168.0.105 esxi-03.stjam.home"
# フォワーディング先
forward-zone:
name: "."
forward-addr: 8.8.8.8
forward-addr: 8.8.4.4
正引き逆引きの紐づけは以下にしています。
今後展開予定のesxi含めて全部書いています。
| FQDN | IPアドレス |
|---|---|
| esxi-00.stjam.home | 192.168.0.101 |
| vcsa-00.stjam.home | 192.168.0.102 |
| esxi-01.stjam.home | 192.168.0.103 |
| esxi-02.stjam.home | 192.168.0.104 |
| esxi-03.stjam.home | 192.168.0.105 |
以下コマンドで設定内容に問題が無いか確認しておく
unbound-checkconf
# 問題なし
unbound-checkconf: no errors in /etc/unbound/unbound.conf
system-resolvedの無効化
Ubuntuではデフォルトで53番のポートをsystem-resolvedにて使っています。
Unboundも53番ポートを使うため、system-resolveの設定を変更します。
sudo vi /etc/systemd/resolved.conf
以下内容を追記して保存します
DNSStubListener=no
systemd-resolvedを再起動します
sudo systemctl restart systemd-resolved
Unboundも再起動しておきます
sudo systemctl restart unbound
systemctl status unbound
動作確認として、DNSサーバーを指定する形のnslookupでWindows端末から確認して、結果が問題なければOK
nslookup esxi-00.stjam.home 192.168.0.111
サーバー: UnKnown
Address: 192.168.0.111
名前: esxi-00.stjam.home
Address: 192.168.0.101
各マシンのDNSサーバー関連の設定を更新
今回作成したDNSサーバーを参照するように既存マシンの設定を更新していきます。
esxi-00
まずesxi-00のFQDN含めて今回のDNSサーバーに準拠する形に変更しておきます。
esxcli system hostname set --host=esxi00
esxcli system hostname set --domain stjam.home
esxcli system hostname set --fqdn=esxi-00.stjam.home
以下コマンドで設定した内容であればOK
hostname -f
# FQDN
esxi-00.stjam.home
続いて参照先のDNSサーバーにUnboundを追加します。
esxcli network ip dns server add --server=192.168.0.111
元々登録していた以下2つのDNSはESXi側には不要なので取り除いておきます。
esxcli network ip dns server remove --server=8.8.8.8
esxcli network ip dns server remove --server=8.8.4.4
以下コマンドにて登録したDNSサーバーのみが表示されていればOK
esxcli network ip dns server list
DNSServers: 192.168.0.111
作業用Windows端末

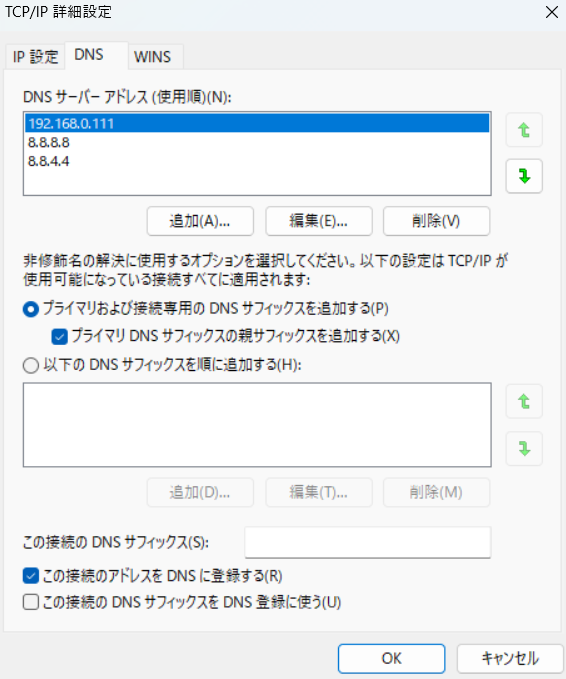

こちらにも追加しておきます。GUIでさくっと以下のように追加しておきます。
なお、こちらは普段使いしている関係上今回作成したDNSサーバーに依存したくないため、保険で他のDNSは残しておきます。

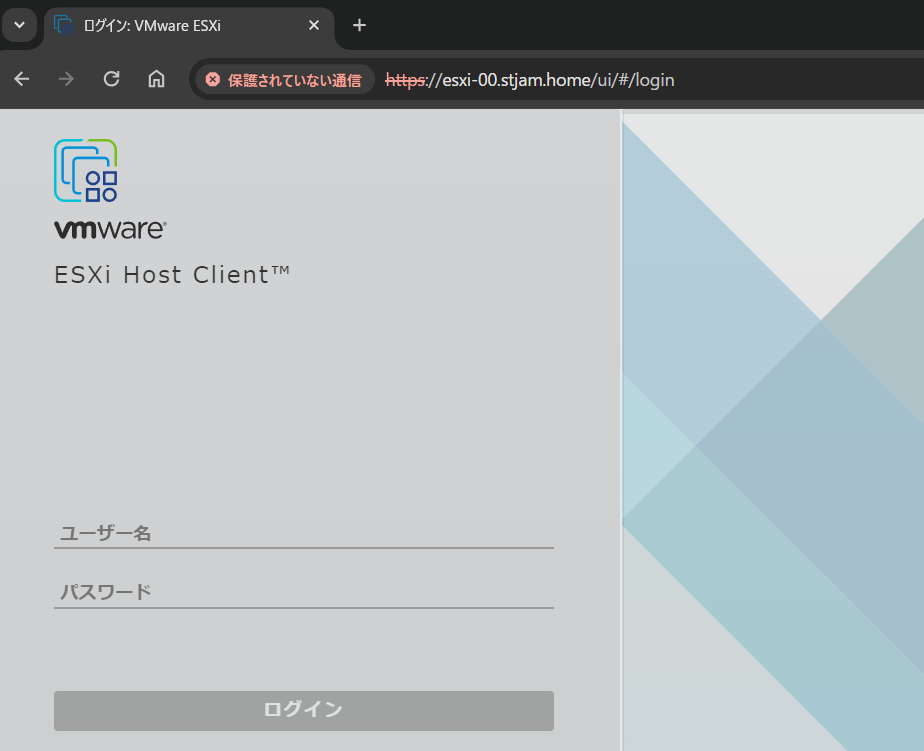

追加後、esxi-00のFQDNにブラウザからアクセスしてログイン画面が表示されれば完了です。
まとめ
今回はUnboundを用いて名前解決できるようにDNSサーバーを構築しました。
将来的にAD等を試したいときはまた色々いじる必要があるかもですが、Unboundは簡易的に使えてかなり便利な印象でした。
次回はようやくvCenterを展開していきます。
