備忘録　ラズパイ5 ROS2　⑦　Ubuntu Desktop 24.04LTSでROS2環境　C++ その3 セットアップ sub.cpp rqt_graph

Last updated at Posted at 2024-07-31

ROS2をC++で開発する3回目です。前回、publisher、今回はもう一方のTopicを受けるsubscriberを作ります。

yoshi@yoshi:~/ros2_ws$ tree
.
└── works
  ├── CMakeLists.txt
  ├── include
  │   └── works
  ├── package.xml
  └── src
      ├── exec_sample
      │   └── main.c
      └── pub
          └── pub.cpp

環境

  • Raspberry Pi 5 8GB
  • 追加ボード；NVMe Base for Raspberry Pi 5 (NVMe Base by Pimoroni)
  • Crucial クルーシャル P2シリーズ 500GB 3D NAND NVMe PCIe M.2 SSD CT500P2SSD8
  • 初期；RaspberryPi OS Desktop 64bit (Debian version: 12 (bookworm) Release date: March 15th 2024)
  • 現在；Ubuntu Desktop 24.04LTS(64-bit)
  • ROS2 HumbleではなくJazzy

　Windows10で、検索窓にcmdと入れ、コマンドプロンプトを起動します。
　sshでログインします（第１回参照）。必要ならupdateします。

C:\Users\yoshi>ssh yoshi.local

　ros2が実行できるようにします。

$ source /opt/ros/jazzy/setup.bash
$ cd ros2_ws

subscribeするプログラムを作る

　ソースは、pub.cppの入っているpubディレクトリの中に記述します（失敗する）。

sub.cpp
#include "rclcpp/rclcpp.hpp"
#include "std_msgs/msg/string.hpp"
#include <stdio.h>

rclcpp::Node::SharedPtr g_node = nullptr;

void callback(const std_msgs::msg::String::SharedPtr msg)
{
  RCLCPP_INFO(g_node->get_logger(), "%s", msg->data.c_str());
}

int main(int argc, char **argv)
{
  printf("start subscribe test\n");

  rclcpp::init(argc, argv);
  g_node = rclcpp::Node::make_shared("my_subscriber");
  auto subscriber = g_node->create_subscription<std_msgs::msg::String>("greeting", 1, callback);

  rclcpp::spin(g_node);

  g_node = nullptr;
  rclcpp::shutdown();
  return 0;
}

　CMakeLists.txtに、pub.cppを追加した時のようにsub.cppの記述を追加します。


cmake_minimum_required(VERSION 3.8)
project(works)

if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
 add_compile_options(-Wall -Wextra -Wpedantic)
endif()

# find dependencies
find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(rclcpp_components REQUIRED)
find_package(std_msgs REQUIRED)

add_executable(exec_sample
 src/exec_sample/main.c)

install(
 TARGETS exec_sample
 DESTINATION lib/${PROJECT_NAME}
)

add_executable(pub src/pub/pub.cpp)

ament_target_dependencies(pub rclcpp std_msgs)

install(
 TARGETS pub
 DESTINATION lib/${PROJECT_NAME}
)

add_executable(sub src/pub/sub.cpp)

ament_target_dependencies(sub rclcpp std_msgs)

install(
 TARGETS sub
 DESTINATION lib/${PROJECT_NAME}
)

if(BUILD_TESTING)
 find_package(ament_lint_auto REQUIRED)
 # the following line skips the linter which checks for copyrights
 # comment the line when a copyright and license is added to all source files
 set(ament_cmake_copyright_FOUND TRUE)
 # the following line skips cpplint (only works in a git repo)
 # comment the line when this package is in a git repo and when
 # a copyright and license is added to all source files
 set(ament_cmake_cpplint_FOUND TRUE)
 ament_lint_auto_find_test_dependencies()
endif()

ament_package()

　ビルドします。

yoshi@yoshi:~/ros2_ws$ colcon build
Starting >>> works
--- stderr: works
Traceback (most recent call last):
  File "/opt/ros/jazzy/share/ament_cmake_core/cmake/package_templates/templates_2_cmake.py", line 21, in <module>
    from ament_package.templates import get_environment_hook_template_path
ModuleNotFoundError: No module named 'ament_package'
CMake Error at /opt/ros/jazzy/share/ament_cmake_core/cmake/ament_cmake_package_templates-extras.cmake:41 (message):
  execute_process(/usr/bin/python3
  /opt/ros/jazzy/share/ament_cmake_core/cmake/package_templates/templates_2_cmake.py
  /home/yoshi/ros2_ws/build/works/ament_cmake_package_templates/templates.cmake)
  returned error code 1
Call Stack (most recent call first):
  /opt/ros/jazzy/share/ament_cmake_core/cmake/ament_cmake_coreConfig.cmake:41 (include)
  /opt/ros/jazzy/share/ament_cmake/cmake/ament_cmake_export_dependencies-extras.cmake:15 (find_package)
  /opt/ros/jazzy/share/ament_cmake/cmake/ament_cmakeConfig.cmake:41 (include)
  CMakeLists.txt:9 (find_package)
  ...

エラーが出ました。一つのディレクトリ、ここではpubの中に複数のソースがある場合のCMakeLists.txtの書き方が正しくないのかもしれません。

$ source /opt/ros/jazzy/setup.bash

　忘れていたようです（二日目の作業でsshを起動しなおしたから）。

yoshi@yoshi:~/ros2_ws$ colcon build
Starting >>> works
--- stderr: works
/usr/bin/ld: CMakeFiles/pub.dir/src/pub/sub.cpp.o: in function `main':
sub.cpp:(.text+0x2f4): multiple definition of `main'; CMakeFiles/pub.dir/src/pub/pub.cpp.o:pub.cpp:(.text+0x88): first defined here

　複数のmainがあるよと言っているようです。同じディレクトリに複数のアプリを書くような書き方ではなく、分割して記述するときに使われるようです。例えば、pub.hとmain.cとpub_123.cとか。

　これらのエラー情報から、worksの下に最初に作ったsrc/exec_sample/main.c、前回作ったsrc/pub/pub.cppに加えて、新規に、src/subフォルダを作り、sub.cppを移動します。

yoshi@yoshi:~/ros2_ws$ mkdir works/src/sub
yoshi@yoshi:~/ros2_ws$ mv works/src/pub/sub.cpp works/src/sub
└── works
   ├── CMakeLists.txt
   ├── include
   │   └── works
   ├── package.xml
   └── src
       ├── exec_sample
       │   └── main.c
       ├── pub
       │   └── pub.cpp
       └── sub
           └── sub.cpp

　CMakeLists.txtを修正します。

cmake_minimum_required(VERSION 3.8)
project(works)

if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
add_compile_options(-Wall -Wextra -Wpedantic)
endif()

# find dependencies
find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(rclcpp_components REQUIRED)
find_package(std_msgs REQUIRED)

add_executable(exec_sample src/exec_sample/main.c)

install(
TARGETS exec_sample
DESTINATION lib/${PROJECT_NAME}
)

add_executable(pub src/pub/pub.cpp)

ament_target_dependencies(pub rclcpp std_msgs)

install(
TARGETS pub
DESTINATION lib/${PROJECT_NAME}
)

add_executable(sub src/sub/sub.cpp)

ament_target_dependencies(sub rclcpp std_msgs)

install(
TARGETS sub
DESTINATION lib/${PROJECT_NAME}
)

if(BUILD_TESTING)
find_package(ament_lint_auto REQUIRED)
# the following line skips the linter which checks for copyrights
# comment the line when a copyright and license is added to all source files
set(ament_cmake_copyright_FOUND TRUE)
# the following line skips cpplint (only works in a git repo)
# comment the line when this package is in a git repo and when
# a copyright and license is added to all source files
set(ament_cmake_cpplint_FOUND TRUE)
ament_lint_auto_find_test_dependencies()
endif()

ament_package()

　ビルドします。

yoshi@yoshi:~/ros2_ws$ colcon build

　エラーなく終了しました。約15秒かかっています。

　ラズパイ（画面）では、前回動かした可視化ツールrqt_graphが動いています。

　ビルドしたものを登録します。subscriberのsubを起動します。

yoshi@yoshi:~/ros2_ws$ source ~/ros2_ws/install/setup.bash
yoshi@yoshi:~/ros2_ws$ ros2 run works sub

　もう一つターミナルを立ち上げます。publisherのpubを起動します。

ssh yoshi.local

yoshi@yoshi:~/ros2_ws$ source ~/ros2_ws/install/setup.bash
yoshi@yoshi:~/ros2_ws$ ros2 run works pub
start publish test

最初のターミナルの様子です。

yoshi@yoshi:~/ros2_ws$ ros2 run works sub
start subscribe test
[INFO] [1722076131.778617869] [yoshi_subscriber]: Hello, world 0
[INFO] [1722076132.778774857] [yoshi_subscriber]: Hello, world 1
[INFO] [1722076133.778717550] [yoshi_subscriber]: Hello, world 2
[INFO] [1722076134.778719985] [yoshi_subscriber]: Hello, world 3
[INFO] [1722076135.778789254] [yoshi_subscriber]: Hello, world 4
[INFO] [1722076136.778799579] [yoshi_subscriber]: Hello, world 5
[INFO] [1722076137.778784072] [yoshi_subscriber]: Hello, world 6
[INFO] [1722076138.778818511] [yoshi_subscriber]: Hello, world 7
[INFO] [1722076139.778783895] [yoshi_subscriber]: Hello, world 8
[INFO] [1722076140.778757076] [yoshi_subscriber]: Hello, world 9
[INFO] [1722076141.778729184] [yoshi_subscriber]: Hello, world 10
[INFO] [1722076142.778748571] [yoshi_subscriber]: Hello, world 11

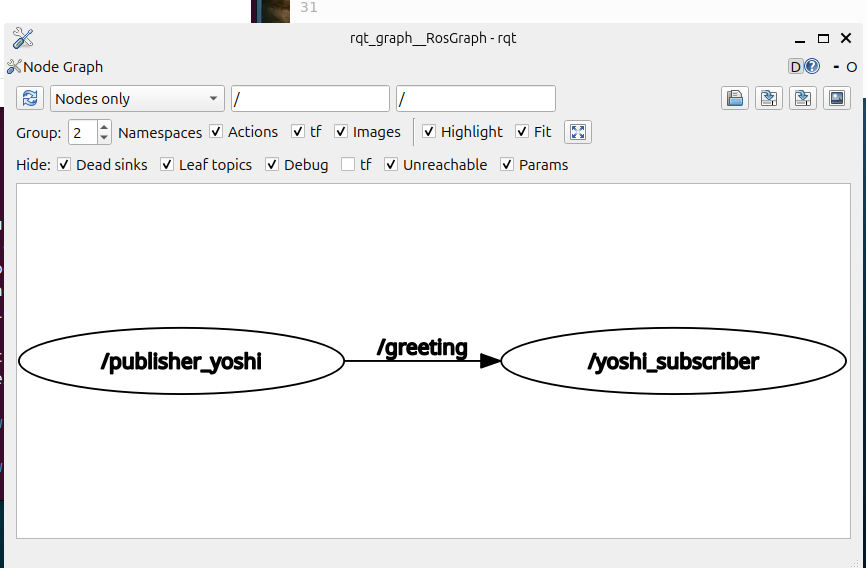

　ラズパイで動いているrqt_graphの左上にあるアイコンを押してリフレッシュします。

Screenshot from 2024-07-27 19-35-10.png

　 動作の確認ができました。
