Power BI ワッフルチャート ~InfographicDesigner④

Last updated at Posted at 2019-01-30

カスタムビジュアルのInfographicDesignerを使って、ワッフルチャートを作ってみました。

ワッフルチャート


ワッフルチャートの作り方

サンプルデータ

売上
1月 80
2月 20
3月 10

手順

普通にInfographicDesignerinfoinfographicDesigner縮小アイコン.pngでグラフを作る。
隠し設定画面を開き、Layout設定画面の Bound to を Outer にする。
Fill Percentage を売上にする

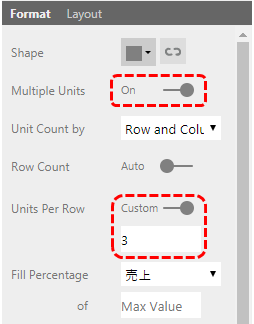

Multiple Units(分割) をオンにして、Units Per Row(横分割数)を 3 にする。

完成!
Measure の最大値(サンプルデータの場合は1月の80)まで、□□□が積み上がります。

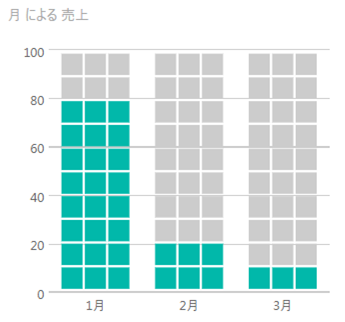

積上げ数を固定する場合

□□□積上げ数を固定(例えば100に)する場合は

Fill Percentage of に100を設定し、
Max Y-Valueにも同じく100を設定します。
完成!

この最大値は固定値しか設定できないみたいなのが残念です。
もしメジャー等で動的に設定できたらもっと柔軟に使えるのに。。。

応用編

ここからは完全にお遊びです。
今までのテクニックを組み合わせてみました。

レビュー☆評価グラフ


某アクションゲーム風 エネルギーゲージ

これはを積上げました。

おわりに

InfographicDesignerは間違いなく多機能なビジュアルなのですが、
残念なことに、それが使いづらさにも繋がっているのではと感じます。

でも使いこなせばグラフ表現のバリエーションが増えますよ!

というわけで以上になります。
最後までお読みいただきありがとうございます。

カスタムビジュアルInfographicDesignerダウンロードはこちらから。

関連情報

InfographicDesigner関連の記事

同じことを他の手段で

Power BIカスタムビジュアル「Waffle Chart」(@ishiayaya さん)
Power BIクイックメジャー「星評価」(@ishiayaya さん)

参考資料

(Youtube動画) infographicDesignerチャンネル
(Youtube動画) Infographic Designer Demo: Using Image
(Youtube動画) Power BI Infographics Designer - How to use Power BI infographics Quick and Easy!
(Youtube動画) Infographics Power BI Part 1
(Youtube動画) Infographics Power BI Part 2
(Youtube動画) Infographic Designer Demo: Skyscrapers (サンプルになっているビル模様グラフ)
(Youtube動画) Infographic Designer Intro (サンプルにもなっているテレビのワッフルグラフ)
