Rasberry Pi 5を使って録画サーバー + NASの構築。導入編

見づらかったので文章校正して記事を分割しました。
この記事は導入編です
それ以外の記事は以下

1. 導入編(本記事)
2. NAS構築編
3. チューナー編
4. あとがき+α編

はじめに

本記事は、以下のサイトを参考にサーバーを構築した記録です。
基本的には自分用の備忘録として作成しているため、分かりにくい箇所があるかもしれません。

＊注意点＊
ある程度 Markdown エディタで作成した後に Qiita にコピーしたのですが、Qiita の MD 仕様と異なるため、レイアウトが崩れている可能性があります。
見づらい点があるかもしれませんが、ご了承ください。

基本的にはコピペで作業を進められるようにしていますが、最低限の PC 操作の知識があることを前提としています。
ラズパイでサーバー組むと思っている人が最低限の知識ないとは思っていませんが

参考サイト

・NAS構築 Oversleep様

・録画サーバー kouinet.com様

環境

ハードウェア

メーカー	型式	スペック	備考
公式	Raspberry Pi5	4GB	4 or 8GBがいいかと
公式	アクティブクーラー	Pi5用	-
Anker	Anker PowerPort 5		おすすめはしない(理由は後述) 出来るだけ公式 or 公認品を買いましょう
Seagate	型名忘れ	4TB	流用品(非NAS用HDD)
Unitcom	UNI-HAL35	3.5 inch SATA用	外付けHDDケース
PLEX	PX-W3PE4	地デジチューナー	販売終了品(後継機あり)
NTT Com	ACR39-NTTCom	カードリーダー	B-CAS読み込み用
KIOXIA	MicroSDカード	64GB	OSブート用
Geeekpi	P02	PCIe変換	M.2用のコネクタをPCIeに変換
Ainex	USB-007D	USB変換	USB-Aとマザボ用USBコネクタの変換ケーブル
不明	不明	LANケーブル	CAT-6A以上であればいいかと 長さはご自身の環境で
サンワサプライ	ADR-ML15MN	カードライター	micro sdに書ければ何でもいいです(ダイソーにも200円で売ってます)
ダイソー	アルティメットコンテナ	ケース用	200円の2個使用

ソフトウェア

アプリケーション	バージョン	備考
RaspberryPi OS	2024/11/19	64bit lite
Debian	12	bookworm
Docker	20.10.24	297e128
docker-compose	1.29.2	unknown
OpenMediaVault	7.6.0-1	Sandworm
EPGStation	2.10.0	docker
Mirakurun	3.9.0-rc.4	docker
Samba	lastest	dperson
PX4_drv	0.5.2	非公式ドライバ

• 作成のきっかけ
  以前は余っていたPCにLinuxを入れてPX-W3PE4を使用して運用していたが、
  昨今の電気代高騰+(奥に置いていたので)掃除のめんどくささ+やってみたい欲
  が合わさり、ラズパイ使って録画サーバー+NASを作ってみようと思い実行
  基本コピペで行けるはずです。ほぼ参考サイト様のままです参考サイト様に感謝。

• 電源について
  ラズパイは4→5で電力要求が上がっており、
  4では5.1V/3Aであればよかったものが、
  5では5.1V/5Aが要求されるようになりました。
  家にある電源がPD対応で「3.3-11V=5A」とあったので使ったのですが、
  電力不足なのか落ちるのが頻発しました。(eeprom書き換えも行った)
  しかし、環境のところに書いたAnkerのアダプタ(1ポート辺りMAX 2.4A)ではなぜか動くという…
  公式品か公認品を使うことをお勧めします。

書いていて思ったのがもしかして、使おうと思っていた電源
Polaris CUBE DESK ポラリスキューブデスク | 株式会社CIO（シーアイオー）公式HP 充電器・モバイルバッテリーメーカー
これが賢すぎる…？
NovaIntelligence機能が
「要求電力15Wか。少ないな。じゃぁ20Wモードで送ろう(5-11V/2A)」となってる…？
問い合わせたところ、「5V5Aは設計上出力無理かと。」と回答を頂く
公式・公認品使いましょう

そもそもラズパイPPS非対応だったのね…

• 懸念点
  ラズパイ5なかなかに熱くなる(エンコード時60度近くまで上昇)ので、
  真夏でエアコンOFFの時温度大丈夫かな？

用語の定義

以降以下の単語はこのように解釈してください
OMV…OpenMediaVault
エクスプローラー…Windowsのエクスプローラー
ブラウザ…Windows上のブラウザ

• 使うもの


事前準備

1. 外付けHDDケースにHDDを組み入れておく
2. Rasberry Pi Imagerを使ってOS(Rasberry Pi OS Lite(64-bit))をSDにインストールをしておく(OMVがLiteにしか対応していないので必ずLiteをインストール) & SSHが使えるようにしておいてください
   3.LANケーブルをルーターなりスイッチに挿しておく

ハードウェアの準備

ラズパイにGeeekPi02を装着
装着後こんな感じになります

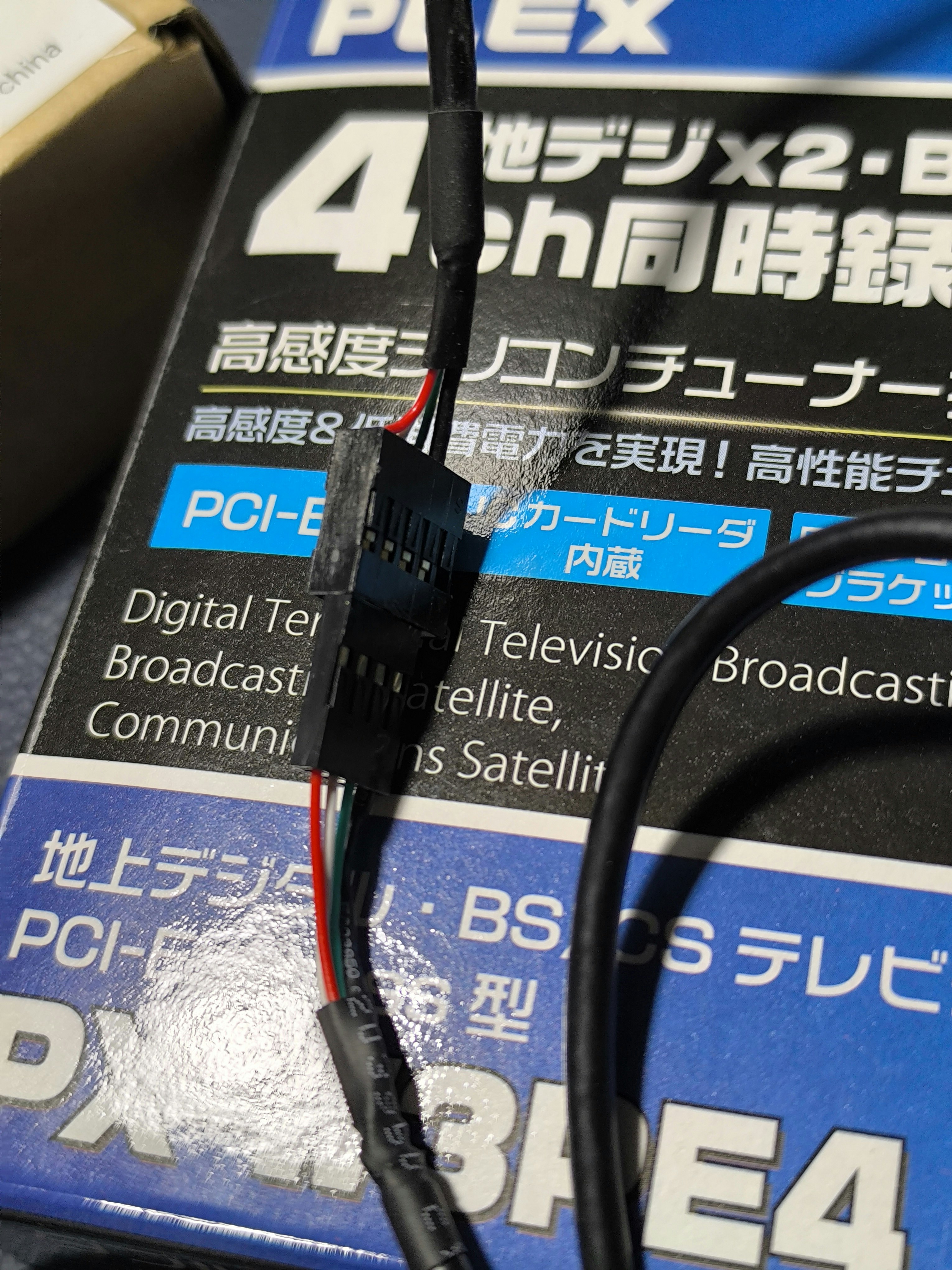

AinexのケーブルとPX-W3PE4のUSBケーブルを接続する

GeeekPi02とPX-W3PE4を接続する
写真撮り忘れたが、GeeekPi02のPCIeスロットに挿す。
電源供給を選ぶスイッチ(2枚目写真の少し左に見えるSW)があるので、「Internal」とすること。
AinexのケーブルをラズパイのUSBポートにつなぐ(2.0ポートでOK)
ICカードリーダー(2.0)・外付けHDDもUBSポート(3.0)につなぐ
アンテナの同軸ケーブルをチューナーにつなぐ
SDカードをラズパイに挿入してLANケーブル・電源ケーブルをつなぎ、スイッチON

以降ターミナルソフトを使用して構築していきます。
ターミナルソフトは使いやすいものをどうぞ(私はPuTTY)
本記事ではエディタはnanoを使用していますが、好きなものをどうぞ

ラズパイへの接続

各種ターミナルソフトで接続します。
gitフォルダを作成し、色々アップデートします。

mkdir ~/git/
sudo apt update
sudo apt -y full-upgrade
sudo apt -y autoremove
sudo reboot

接続ができて色々アップデートできればOK

導入編は以上となります。
