HTTPS + Route53フェイルオーバーでsorryページを表示する

More than 1 year has passed since last update.

やりたいこと

https://www.xxxx.com/app/login」のようなURLで動作しているWEBアプリケーションに対して、障害時やサーバー停止時にsorryページをサーバーレスで自動で表示させたい。
今回は、Route53のフェイルオーバーを使用し、独自ドメインでSSL暗号化通信での障害発生時に自動でsorryページを表示する方法を紹介します。

はまったこと

HTTPでのRoute53フェイルオーバーを使用したsorryページの表示は、セカンダリのAliasにS3のエンドポイントを指定することで可能でした。
しかしSSL通信でのHTTPSの場合、S3単体ではSSL証明書を扱うことができないため、フェイルオーバー時にセカンダリとして指定することができません。
この解決方法として、CloudFront経由でHTTPSをS3にリダイレクトする方法を紹介します。
CloudFrontのOriginサーバーにS3のバケットを設定し、CNAMEを設定しSSL証明書を配置します。

実現方法

Route53のフェイルオーバーを使用し、サーバー起動時と停止時のリクエストの振り分けを行います。
Route53では1つのドメインに対してヘルスチェックを実行することができ、その結果に対してフェイルオーバーを設定できます。
今回は「www.xxxx.com」というサブドメインを使用すると想定します。

実現した構成図です。

通常時の「www.xxxx.com」へのリクエストはELBに送信するため、AliasにELBのDNSを設定し、フェイルオーバーの設定はプライマリとし、ヘルスチェックを設定します。
障害時の「www.xxxx.com」へのリクエストはCloudFrontに送信するため、AliasにCloudFrontのDNSを設定し、フェイルオーバーの設定はセカンダリとします。
こうすることで、通常時のELBのDNSに対してヘルスチェックを実行し、失敗した場合はフェイルオーバーを実行し、自動でセカンダリにリクエストを振り分けることができます。

通常時の設定を正常系、障害時のフェイルオーバーの設定を異常系としそれぞれの設定を順番に紹介していきます。

前提条件

  • ドメインを取得し、Route53にホストゾーンを作成している
    ホストゾーンの作成は以下を参考にしてください。今回は「xxxx.com」を使用します。

    パブリックホストゾーンの作成

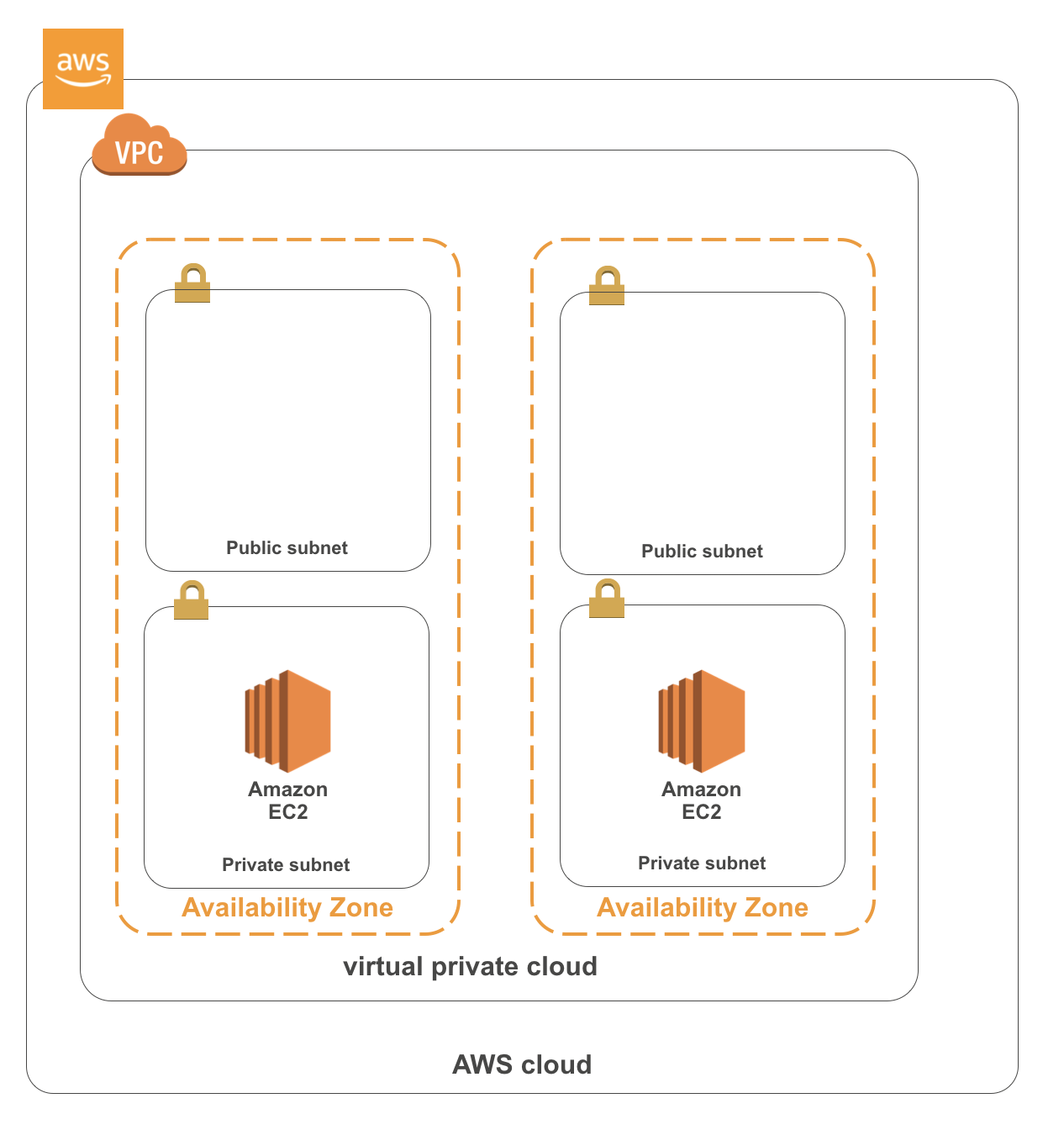

  • VPCを構築し、Public・Privateサブネットをそれぞれ2つ作成できていること。

  • Privateサブネット内にWEBサーバーを構築できていること。
    VPCとサブネット、EC2インスタンスの作成は以下のページを参考にしてください。

    AWSでセキュアなWebサーバーを構築する

    WEBサーバーはApachをアプリケーションサーバーはTomcatを使用します。

    ApacheとTomcatを連携させてみた


正常系の作成

ここでの正常系は、WEBサイトをHTTPSで公開できることとします。
以下にその設定手順を記載します。

  1. Amazon Certification Manager SSL証明書の作成
  2. EC2 ロードバランサーの作成
  3. Route53 ロードバランサーのDNS登録


既に正常系ができている人は、異常系の作成に進んでください。

Amazon Certification Manager SSL証明書の作成

ACMでパブリック証明書を作成します。ELBの配下にWEBサーバーを配置し、ACMでパブリック証明書を作成します。
Certificate Managerの「証明書のリクエスト」から、作成します。この時使用するリージョンは東京(ap-northeast-1)です。

  • 証明書のリクエスト:パブリック証明書のリクエスト
  • ドメイン名:www.xxxx.com
  • 検証方法の選択:DNSの検証

証明書のリクエストを送信すると、ドメインのDNS設定にCNAMEレコードを追加する必要があります。
Route53でドメインの設定を行っている場合は、リクエストを送信した後にレコードを作成することができます。
「Route53でレコードの作成」ボタンを押すと自動的にRoute53のレコードに登録されます。


検証が完了するまでに30分以上かかる場合があります。完了すると状態が「発行済み」になります。

パブリック証明書のリクエスト

EC2 ロードバランサーの作成

EC2のコンソール画面から「ロードバランサー」を選択し、「ロードバランサーの作成」を選択します。
Application Load Balancer かClassic Load Valancerを選択します。
リスナーのロードバランサーのプロトコル(in)にはHTTPS:443を、インスタンスのプロトコル(out)にはHTTP:80を指定します。
SSL通信を行うために、ロードバランサーに先ほど作成したSSL証明書を配置してください。

  • ロードバランサーの種類:Application Load Balancer か Classic Load Balancer
  • 名前:loadbalancer
  • スキーム:インターネット向け
  • IPアドレスタイプ:ipv4
  • リスナー:HTTPS 443
  • アベイラビリティゾーン:WEBサーバーが構成されているAZのパブリックサブネットを2か所選択(*サーバーがプライベートに配置されていてもパブリックのサブネットを選択すること)
  • 証明書タイプ:ACMから証明書を選択する
  • 証明書の名前:www.xxxx.com
  • セキュリティポリシーの選択:ELBSecurityPolicy-2016-08
  • セキュリティグループの割り当て:新しい(すでに作成していれば既存) セキュリティグループ名:sg-elb , タイプ:カスタムTCP , ポート範囲:443 , ソース:0.0.0.0/0,::/0
  • ターゲットグループ:新しいターゲットグループ
  • 名前:alb-target-group
  • プロトコル:HTTP
  • ポート:80
  • ターゲットの種類:instance
  • ヘルスチェック:HTTP
  • パス:/
  • ターゲットの登録:構築したWEBサーバー2台を選択します。

HTTPSリスナーを使用したClassic Load Balancerの作成

Route53 ロードバランサーのDNS登録

ELBを作成するとAレコードが設定されるので、そのAレコードとサブドメインを紐づけます。
Route53のホストゾーンから、使用するドメインを選択します。
「Create Record Set」から、サブドメインを作成します。
ここでフェイルオーバーの設定を行うので、ここではフェイルオーバーの設定をプライマリーに設定しておきます。
またプライマリのドメインに対して、ヘルスチェックの設定をします。

  • Name:www
  • Type:A-IPv4 address
  • Alias:Yes
  • Alias Target:ELBのAレコード
  • Routing Policy:Failover
  • Failover Record Type:Primary
  • Set ID:www-Primary
  • Evaluate Target Health:Yes
  • Associate with Health Check:No


ここまでで、WEBサイトをHTTPSで公開することができます。

異常系の作成

ここでの異常系は、WEBサーバーに障害が発生しRoute53のヘルスチェックに失敗しフェイルオーバーが発生した場合とします。
フェイルオーバー先としてS3の静的ウェブホスティングで公開するsorryページを表示する構成を構築していきます。
CloudFrontにSSL証明書を配置し、HTTPSのリクエストに対するS3バケットへのリダイレクトを行います。

S3バケットの作成

S3にsorryページを配置します。
S3サイトのための静的ウェブサイトホスティング設定を行います。
S3単体では独自ドメインでSSL証明書を使用したHTTPS通信を行うことができないので、CloudFrontで全てのリクエストをリダイレクトする必要があります。

  • バケット名:www.xxxx.com(使用するサブドメインと同じ名前にしてください)
  • リージョン:東京
  • その他の設定はデフォルトのままにします

バケット作成後に、そのバケットの一番上の階層にsorryページのhtmlファイル「maintenance.html」をアップロードします。
バケットポリシーを以下のJSONファイルに変更します。

{
    "Version": "2008-10-17",
    "Statement": [
        {
            "Sid": "AddPerm",
            "Effect": "Allow",
            "Principal": "*",
            "Action": "s3:GetObject",
            "Resource": "arn:aws:s3:::「バケット名」/*"
        }
    ]
}

最後にバケットのプロパティから「Static website hosting」を選択し、S3の静的WEBサイトホスティングの設定を行います。

  • このバケットを使用してウェブサイトをホストする
  • インデックスドキュメント:maintenance.html
  • エラードキュメント:maintenance.html


設定画面の一番上にエンドポイントが表示されています。
CloudFrontの設定で使用するエンドポイントです。クリックしてsorryページが表示されると設定が完了です。

Amazon Certification Manager SSL証明書の作成

正常系の場合と同じ手順で作成しますが、リージョンはバージニア北部で作成します。
東京リージョンで作成した証明書は、CloudFrontのSSL証明書として選択することができませんので注意してください。

  • 証明書のリクエスト:パブリック証明書のリクエスト
  • ドメイン名:www.xxxx.com
  • 検証方法の選択:DNSの検証

CloudFront OriginをS3に設定しSSL証明書を設定する

HTTPSに対応したS3の静的ウェブサイトホスティングの設定を行います。
CloudFrontの「Create Distribution」を選択し、配信方法に「WEB」を選択し、設定画面に移動します。
Origin SettingでオリジンサーバーにS3の静的ウェブサイトホスティングを設定します。
この時、Origin Domain NameにS3のバケットを指定します。

  • Origin Domain Name:S3のバケット名
  • Origin Path:
  • Origin ID:自動的に埋まります
  • Restrict Bucket Access:Yes
  • Origin Access Identity:Create a New Identity
  • Comment:自動的に埋まります
  • Grant Read Perimssions on Bucket:Yes,Update Bucket Policy
  • Origin Custom Headers:任意


Distribution SettingsでサブドメインとCloudFrontの紐づけとSSL証明書の選択をします。
またサブドメインのルートとなるオブジェクトの設定を行います。

  • Alternate Domain Names(CNAMEs):www.xxxx.com
  • SSL Certificate:Custom SSL Certificate (異常系で作成したSSL証明書を選択します。)
  • Default Root Object:maintenance.html


以上を設定後に「Create Distribution」で設定を終了します。
設定後にCloudFront Distributionsの画面から、先ほど設定したDistributionを選択し「Distribution Settings」から設定の変更を行います。
「Error Pages」タグから「Create Custom Error Response」を選択します。


ここでは、アプリケーションのURL「www.xxxx.com/app/login」などにリクエストが送信されてき時もsorryページを表示できるように設定します。
ここまでの設定では、「www.xxxx.com」へのリクエストに対してはsorryページを表示できますが、それ以下のURLにアクセスするとそのパスにsorryページのhtmlファイルが存在しないため、S3が403のエラーコードを返却します。CloudFront側でS3から403のエラーコードが返却されるとエラーページを表示する設定をすれば、「www.xxxx.com/・・・」以下のどのURLのアクセスに対してもsorryページを表示することができます。

  • HTTP Error Code:403:Forbidden
  • Error Caching Minimum TTL (seconds):300
  • Customize Error Response:Yes
  • Response Page Path:/maintenance.html
  • HTTP Response Code:503:Service Unavailable


設定が終わても公開されるまでに時間がかかります。CloudFrontのStatusがDeployedに変わるまで気長に待ちましょう。

Route53 CloudFrontの登録

Route53でCloudFrontのDNSの設定を行います。
www.xxxx.com」に対して、AliasにCloudFrontのドメイン名を指定します。
フェイルオーバーの設定はセカンダリにします。

  • Name:www
  • Type:A-IPv4 address
  • Alias:Yes
  • Alias Target:CloudFrontのドメイン名
  • Routing Policy:Failover
  • Failover Record Type:Secondary
  • Set ID:www-Secondary
  • Evaluate Target Health:No
  • Associate with Health Check:No


以上で異常系の設定が終了です。
CloudFrontの設定は少し時間がかかるので、15分ぐらい放置したほうが良いと思います。

確認

簡単なログインページを作成しサーバーに公開したとします。
まずはWEBサーバーを起動し、正常系の動作確認を行います。
今回はhttps://www.xxxx.com/app/loginにアクセスするとログイン画面が表示するとします。


ログイン画面が表示されたことを確認した後に、サーバーに障害が発生し停止したと想定してApacheを停止させます。

$ sudo systemctl stop httpd

Apacheを停止した後に再度https://www.xxxx.com/app/loginにアクセスすると、sorryページが表示されていれば設定がうまくできています。


まとめ

S3とCloudFrontを用いて、Route53のフェイルオーバーを構築しました。
障害時のフェイルオーバー先がサーバーレスで構成されているため、sorryサーバーをEC2で構築・管理するよりも低コストで運用することができます。
また、S3とCloudFrontのSLAは99.9%以上なので高可用性を実現できます。
障害対策時だけでなく、サーバーメンテナンス時など意図的にサーバーを停止する際にも使用することができます。
