【初心者向け】自然指数関数(Natural Exponential Function)と自然対数関数(Natural Logarithmic Function)の交点について。

Last updated at Posted at 2020-12-11

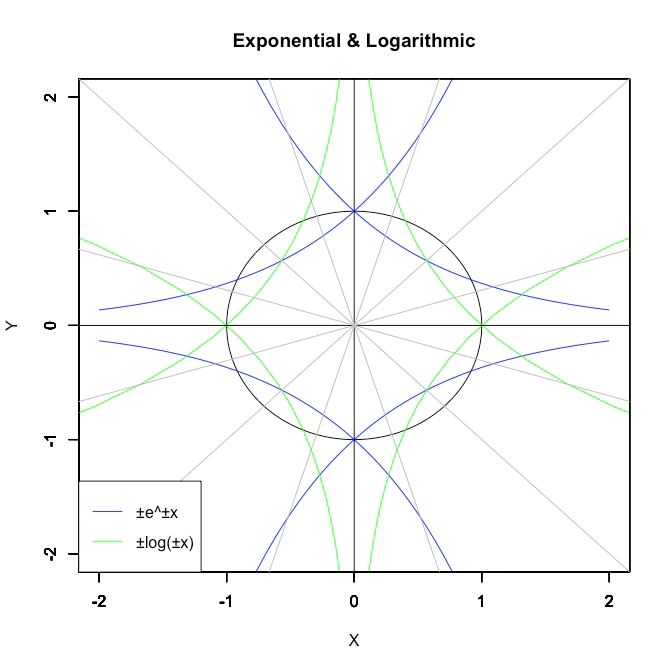

以前の投稿でこんな図を作成しました。
【初心者向け】指数・対数関数の発見とそれ以降の発展について。
ここで気になるのが自然指数関数(Natural Exponential Function)と自然対数関数(Natural Logarithmic Function)の交点α。全部で{α,α}{,α}{α,}{,}と4個ありますが{α,α}の場合を調べれば、残りは自明の場合(Trival Case)として定まります。

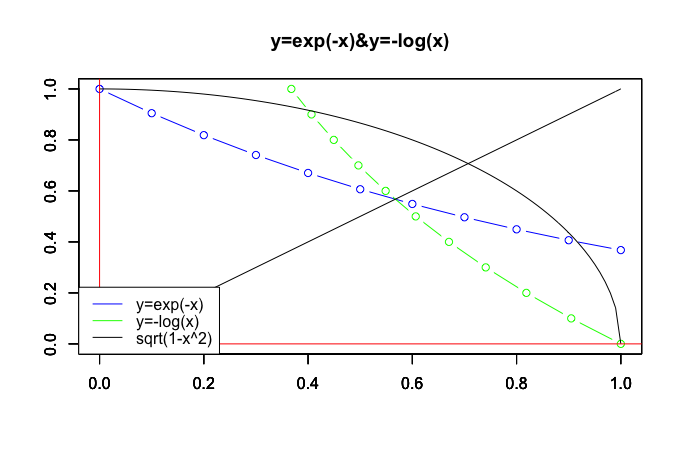

統計原義Rでの検証例

min<-0
max<-1
cx<-seq(min,max,length=11)
f0<-function(x)exp(-x)
cy<-f0(cx)
cex<-cx
cey<-cy
clx<-cy
cly<-cx
crc<-function(x)sqrt(1-x^2)
lf<-function(x)x

plot(cex,cey,type="b",xlim=c(min,max),ylim=c(min,max),main="y=exp(-x)&y=-log(x)",xlab="",ylab="",col=rgb(0,0,1))

par(new=T)

plot(clx,cly,type="b",xlim=c(min,max),ylim=c(min,max),main="",xlab="",ylab="",col=rgb(0,1,0))

par(new=T)

plot(crc,type="l",xlim=c(min,max),ylim=c(min,max),main="",xlab="",ylab="")

par(new=T)

plot(lf,type="l",xlim=c(min,max),ylim=c(min,max),main="",xlab="",ylab="")
abline(v=0,col=rgb(1,0,0))
abline(h=0,col=rgb(1,0,0))
legend("bottomleft", legend=c("y=exp(-x)","y=-log(x)",y="sqrt(1-x^2)"), lty =c(1,1,1),col=c(rgb(0,0,1),rgb(0,1,0),rgb(0,0,0)))

#exp(-x)の範囲は0.5と0.6の間
> cex[6:7]
[1] 0.5 0.6

#log(exp(-1))の範囲は0.5488116と0.6065307の間
> clx[6:7]
[1] 0.6065307 0.5488116

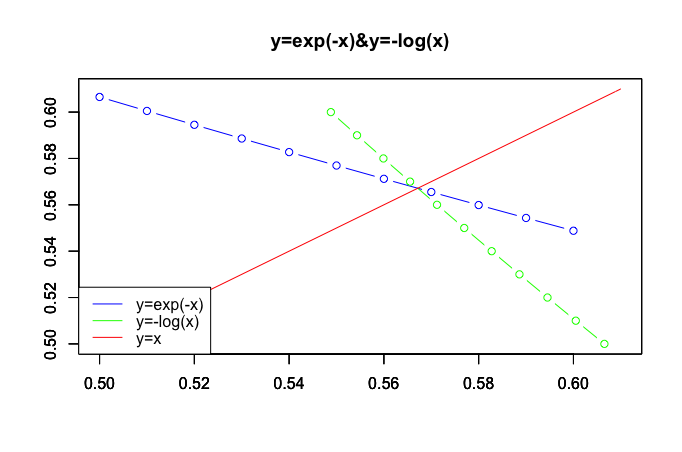

観測精度(Observation Accuracy)をもう一桁引き上げてみましょう。
統計原義Rでの検証例

unit<-0.01
min<-0.5
max<-0.6
cx<-seq(min,max,length=11)
f0<-function(x)exp(-x)
cy<-f0(cx)
cex<-cx
cey<-cy
clx<-cy
cly<-cx
lf<-function(x)x

plot(cex,cey,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="y=exp(-x)&y=-log(x)",xlab="",ylab="",col=rgb(0,0,1))

par(new=T)

plot(clx,cly,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(0,1,0))

par(new=T)

plot(lf,type="l",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(1,0,0))

legend("bottomleft", legend=c("y=exp(-x)","y=-log(x)","y=x"), lty =c(1,1,1),col=c(rgb(0,0,1),rgb(0,1,0),rgb(1,0,0)))

#exp(-x)の範囲は0.56と0.57の間
> cex[7:8]
[1] 0.56 0.57
#log(exp(-1))の範囲は0.5769498と0.5827483の間
> clx[5:6]
[1] 0.5827483 0.5769498

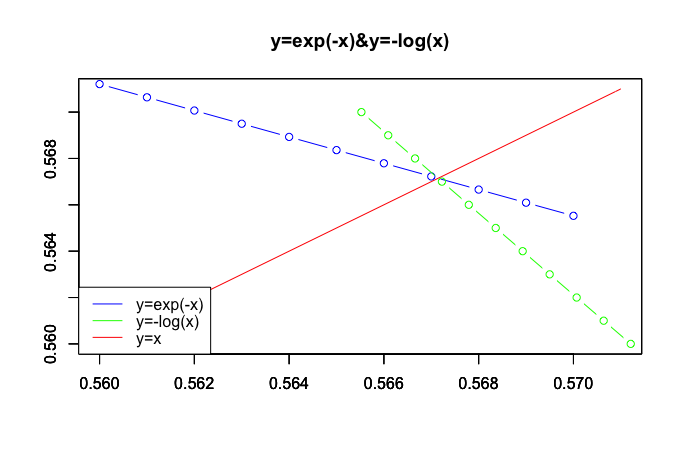

さらにもう一桁。
統計原義Rでの検証例

unit<-0.001
min<-0.56
max<-0.57
cx<-seq(min,max,length=11)
f0<-function(x)exp(-x)
cy<-f0(cx)
cex<-cx
cey<-cy
clx<-cy
cly<-cx
lf<-function(x)x

plot(cex,cey,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="y=exp(-x)&y=-log(x)",xlab="",ylab="",col=rgb(0,0,1))

par(new=T)

plot(clx,cly,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(0,1,0))

par(new=T)

plot(lf,type="l",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(1,0,0))

legend("bottomleft", legend=c("y=exp(-x)","y=-log(x)","y=x"), lty =c(1,1,1),col=c(rgb(0,0,1),rgb(0,1,0),rgb(1,0,0)))

#exp(-x)の範囲は0.566と0.567の間
> cex[8:7]
[1] 0.567 0.566

> exp(-0.566)
[1] 0.5677921
> exp(-0.567)
[1] 0.5672246
#log(exp(-1))の範囲は0.5689288と 0.5694980の間
> clx[3:4]
[1] 0.5700678 0.5694980
> log(exp(-0.566))
[1] -0.566
> log(exp(-0.567))
[1] -0.567

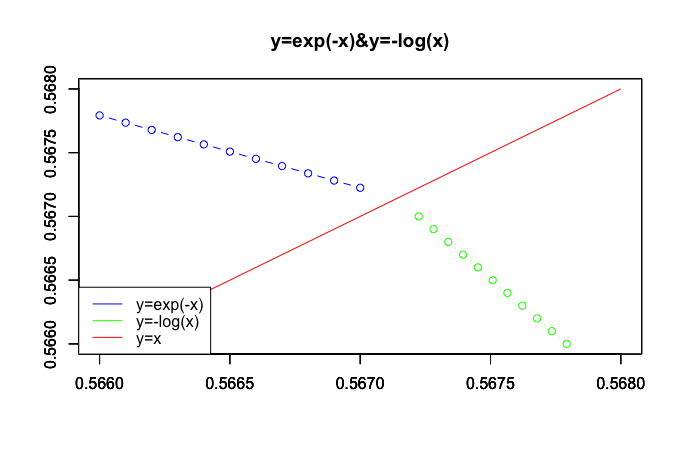

さらにもう一桁…おや、接していない!?
統計原義Rでの検証例

unit<-0.001
min<-0.566
max<-0.567
cx<-seq(min,max,length=11)
f0<-function(x)exp(-x)
cy<-f0(cx)
cex<-cx
cey<-cy
clx<-cy
cly<-cx
lf<-function(x)x

plot(cex,cey,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="y=exp(-x)&y=-log(x)",xlab="",ylab="",col=rgb(0,0,1))

par(new=T)

plot(clx,cly,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(0,1,0))

par(new=T)

plot(lf,type="l",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(1,0,0))

legend("bottomleft", legend=c("y=exp(-x)","y=-log(x)","y=x"), lty =c(1,1,1),col=c(rgb(0,0,1),rgb(0,1,0),rgb(1,0,0)))

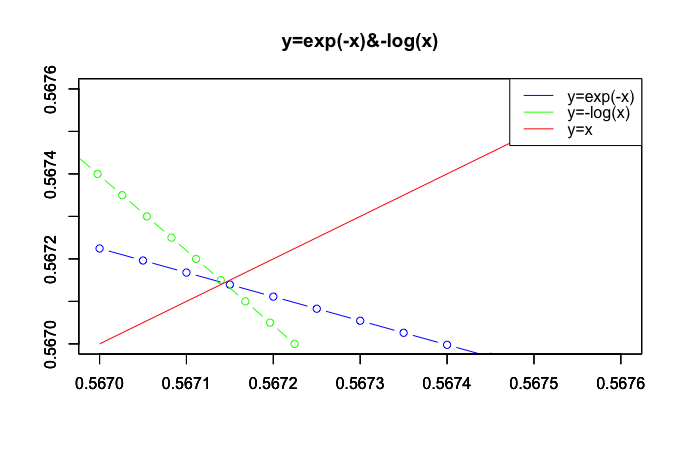

どうしてそんな展開に…よく分からないまま、グラフに導かれるまま観測範囲0.5670-0.5675に切り替えてみます。ついでに凡例の位置も左下から右上に変更。
統計原義Rでの検証例

unit<-0.0001
min<-0.5670
max<-0.5675
cx<-seq(min,max,length=11)
f0<-function(x)exp(-x)
cy<-f0(cx)
cex<-cx
cey<-cy
clx<-cy
cly<-cx
lf<-function(x)x

plot(cex,cey,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="y=exp(-x)&-log(x)",xlab="",ylab="",col=rgb(0,0,1))

par(new=T)

plot(clx,cly,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(0,1,0))

par(new=T)

plot(lf,type="l",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(1,0,0))

legend("topright", legend=c("y=exp(-x)","y=-log(x)","y=x"), lty =c(1,1,1),col=c(rgb(0,0,1),rgb(0,1,0),rgb(1,0,0)))

#exp(-x)の範囲は0.56710と0.56715の間
> cex[3:4]
[1] 0.56710 0.56715
> exp(-0.5671)
[1] 0.5671678
> exp(-0.56715)
[1] 0.5671395

#log(exp(-x))の範囲は0.5670261と 0.5670544の間
> clx[7:8]
[1] 0.5670544 0.5670261
> log(0.5670544)
[1] -0.5673
> log(0.5670261)
[1] -0.5673499

さらにもう1回。以降はピッチが0.5単位に。
統計原義Rでの検証例

unit<-0.00005
min<-0.56710
max<-0.56715
cx<-seq(min,max,length=11)
f0<-function(x)exp(-x)
cy<-f0(cx)
cex<-cx
cey<-cy
clx<-cy
cly<-cx
lf<-function(x)x

plot(cex,cey,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="y=exp(-x)&-log(x)",xlab="",ylab="",col=rgb(0,0,1))

par(new=T)

plot(clx,cly,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(0,1,0))

par(new=T)

plot(lf,type="l",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(1,0,0))

legend("topright", legend=c("y=exp(-x)","y=-log(x)","y=x"), lty =c(1,1,1),col=c(rgb(0,0,1),rgb(0,1,0),rgb(1,0,0)))

#exp(-x)の範囲は0.567140と0.567145の間
> cex[9:10]
[1] 0.567140 0.567145
> exp(-0.567140)
[1] 0.5671452
> exp(-0.567145)
[1] 0.5671423

#log(exp(-x))の範囲は0.5670261と 0.5670544の間
> clx[2:3]
[1] 0.5671650 0.5671622
> log(0.5671650)
[1] -0.567105
> log(0.5671622)
[1] -0.5671099

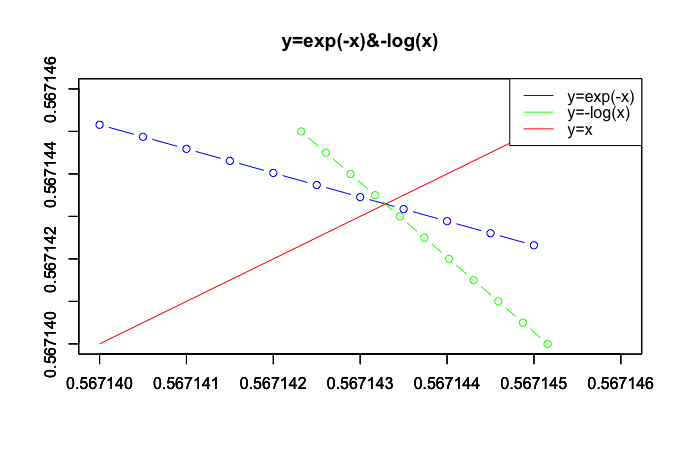

さらにもう1回。
統計原義Rでの検証例

unit<-0.000001
min<-0.567140
max<-0.567145
cx<-seq(min,max,length=11)
f0<-function(x)exp(-x)
cy<-f0(cx)
cex<-cx
cey<-cy
clx<-cy
cly<-cx
lf<-function(x)x

plot(cex,cey,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="y=exp(-x)&-log(x)",xlab="",ylab="",col=rgb(0,0,1))

par(new=T)

plot(clx,cly,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(0,1,0))

par(new=T)

plot(lf,type="l",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(1,0,0))

legend("topright", legend=c("y=exp(-x)","y=-log(x)","y=x"), lty =c(1,1,1),col=c(rgb(0,0,1),rgb(0,1,0),rgb(1,0,0)))

#exp(-x)の範囲は0.5671430と0.5671435の間
> cex[7:8]
[1] 0.5671430 0.5671435
> exp(-0.5671430)
[1] 0.5671435
> exp(-0.5671435)
[1] 0.5671432

#log(exp(-x))の範囲は0.5671440と0.5671443の間
> clx[4:5]
[1] 0.5671443 0.5671440
> log(0.5671440)
[1] -0.567142
> log(0.5671443)
[1] -0.5671415

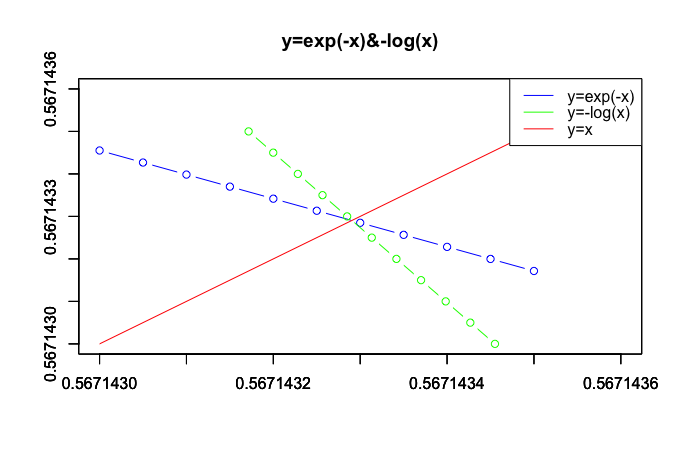

さらにもう1回。
統計原義Rでの検証例

unit<-0.0000001
min<-0.5671430
max<-0.5671435
cx<-seq(min,max,length=11)
f0<-function(x)exp(-x)
cy<-f0(cx)
cex<-cx
cey<-cy
clx<-cy
cly<-cx
lf<-function(x)x

plot(cex,cey,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="y=exp(-x)&-log(x)",xlab="",ylab="",col=rgb(0,0,1))

par(new=T)

plot(clx,cly,type="b",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(0,1,0))

par(new=T)

plot(lf,type="l",xlim=c(min,max+unit),ylim=c(min,max+unit),main="",xlab="",ylab="",col=rgb(1,0,0))

legend("topright", legend=c("y=exp(-x)","y=-log(x)","y=x"), lty =c(1,1,1),col=c(rgb(0,0,1),rgb(0,1,0),rgb(1,0,0)))

#exp(-x)の範囲は0.5671432と0.5671433の間
> cex[6:7]
[1] 0.5671432 0.5671433
> exp(-0.5671432)
[1] 0.5671433
> exp(-0.5671433)
[1] 0.5671433

#log(exp(-x))の範囲は0.5671433
> clx[5:6]
[1] 0.5671433 0.5671433
> log(0.5671433)
[1] -0.5671433

どうやら0.5671433が手持ち環境で到達可能な精度での極限となる模様。この数字にどんな意味があるか、早速ネットで検索してみましょう。
newtonsys function | R Documentation
ああ何という事でしょう。統計言語Rニュートン=ラプソン法関数(Newton-Raphson Method Function) のサンプルコードくらいしか検索に引っ掛かってきません。
統計原義Rでの検証例

library(pracma)
F3 <- function(x)
c(2*x[1] - x[2] - exp(-x[1]), -x[1] + 2*x[2] - exp(-x[2]))
newtonsys(F3, c(0, 0))
# $zero 0.5671433 0.5671433
# $fnorm 0
# $niter 4

この関数自体の詳細は不明ながら、ニュートンラプソン法だと関数y=exp(-x)関数y=-log(x)の差が0になる交点を求める形になると分かりました。
統計原義Rでの検証例

> f2<-function(x)-log(x)-exp(-x)
> uniroot(f2, c(0, 1))
$root
[1] 0.5671401
$f.root
[1] 3.821394e-06
$iter
[1] 5
$init.it
[1] NA
$estim.prec
[1] 6.103516e-05

#反復計算過程の表示
f2<-function(x){print(x);-log(x)-exp(-x)}
uniroot(f2, c(0, 1))
[1] 0
[1] 1
[1] 0.5
[1] 0.5952885
[1] 0.5691769
[1] 0.5671401
[1] 0.5672011
[1] 0.5671401

ところで…

  • exp(-α)=x
  • log(exp(-α))=-α=log(x)
  • α=-log(x)

従って実は関数y=exp(-x)関数y=log(exp(-x))関数y=x交点0を求めるのと同じ事です。

統計原義Rでの検証例

#y=exp(-x)と関数y=xの交点
f0<-function(x)exp(-x)-x
uniroot(f0, c(0, 1))
$root
[1] 0.5671439
$f.root
[1] -9.448109e-07
$iter
[1] 3
$init.it
[1] NA
$estim.prec
[1] 7.424999e-05

#反復計算過程の表示
f0<-function(x){print(x);exp(-x)-x}
uniroot(f0, c(0, 1))
[1] 0
[1] 1
[1] 0.6126998
[1] 0.5670696
[1] 0.5671439
[1] 0.5671439

#関数y=-log(x)と関数y=xの交点

f1<-function(x)-log(x)-x
uniroot(f1, c(0, 1))
$root
[1] 0.5671433
$f.root
[1] -3.262866e-08
$iter
[1] 5
$init.it
[1] NA
$estim.prec
[1] 6.103516e-05

#反復計算過程の表示
f1<-function(x){print(x);-log(x)-x}
uniroot(f1, c(0, 1))
[1] 0
[1] 1
[1] 0.5
[1] 0.5809402
[1] 0.5676828
[1] 0.5671433
[1] 0.5670823
[1] 0.5671433

そもそもニュートン・ラフソン法Newton-Raphson method)とはどういう方法論なのでしょう?
ニュートン法 - Wikipedia

f(x)=0となるxを求める場合、xの付近に適当な値X0をとり、次の漸化式によってxに収束する数列Xnが得られる場合が多い。

X(n+1)=Xn-f(Xn)/'f(Xn)

関数f(x)を微分した結果得られる導関数(Derivative Function)'f(x)が登場してくるという事は、ニュートンラプソン法の概念理解には微分(Differential)の知識が必須という事です。
導関数の意味といろいろな例
というより、ある意味ここに出てくる考え方こそが微分概念そのもの?

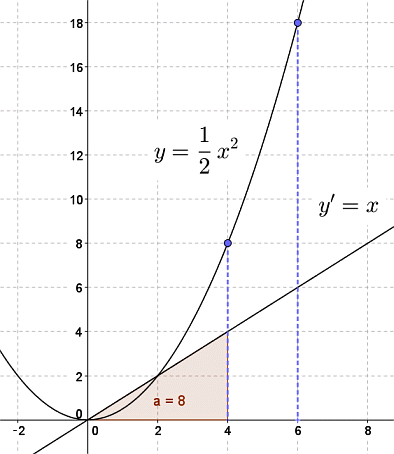

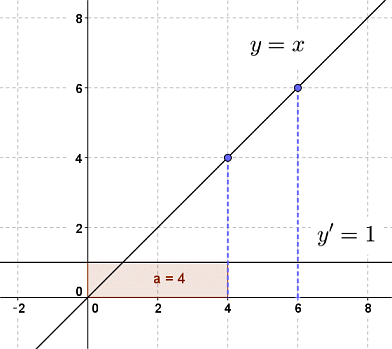

【積分】原始関数と導関数の関係

導関数がX軸とY軸の間に間に作る面積は原始関数の値と一致する。

落下運動
運動エネルギーの基本式

自由落下運動(Free Fall Movement)とは以下の様な運動を指す。
重力加速度0.98(=:1,単位m/s^2)の力のかかる向きが進行方向と完全に一致する。
初速0(m/s)で時間t=0(s)の時の位置y=0(m)とする。
この時、
時間t=x(s)時点の速度v=gt(m/s)となる。
時間t=x(s)時点の位置y=1/2×gt^2(m)となる。
1/2なる数字は(三角形の面積(h(高さ)+v(幅))/2を求める要領で)時間t=0時点の速度v=0(m/s)から時間x(s)時点までの速度v=gt(m/s)までの平均速度(m/s)を求める過程で現れる。
従ってv^2=2gyが成立。

このv^2=2gyこそが微積分概念(Calculus Concept)の根幹であり、半径r(円周長2πr)の面積がπr^2で求められる事とも密接に関わってくる訳ですね。
【初心者向け】半径・直径・円周長・円の面積・球の表面積・球の体積の計算上の往復
統計原義Rでの検証例

#例えばsqrt(2)を求める計算。
#関数y=x^2とy=2の交点0を求める計算はこうなる。
#x^2-2=0
#再帰演算で考える場合、まずこれを微分する。
> f0<-expression(x^2-2)
> D(f0,"x")
2 * x

#そしてx-(x^2-2)/2x=(x+2/x)/2
nr01<-function(x)(x+2/x)/2
>nr01(1)
[1] 1.5
> nr01(1.5)
[1] 1.416667
> nr01(1.416667)
[1] 1.414216
> nr01(1.414216)
[1] 1.414214
> nr01(1.414214)
[1] 1.414214

#uniroot関数の演算結果
f1<-function(x){print(x);x^2-2}
uniroot(f1, c(1, 2))
$root
[1] 1.414213
$f.root
[1] -6.855473e-07
$iter
[1] 5
$init.it
[1] NA
$estim.prec
[1] 6.103516e-05

[1] 1
[1] 2
[1] 1.333333
[1] 1.419048
[1] 1.414072
[1] 1.414213
[1] 1.414274
[1] 1.414213

exp(-x)-xと置いた場合の解き方。
統計原義Rでの検証例

#まず関数exp(-x)-xを微分する。
> f1<-expression(exp(-x)-x)
> D(f1,"x")
-(exp(-x)+1)

#この式を'f(x)に代入。
nr02<-function(x){x-(exp(-x)-x)/(-(exp(-x)+1))}

> nr02(0)
[1] 0.5
> nr02(0.5)
[1] 0.566311
nr02(0.566311)
> nr02(0.566311)
[1] 0.5671432
> nr02(0.5671432)
[1] 0.5671433
> nr02(0.5671433)
[1] 0.5671433

-log(x)-x=0と置いた場合の解き方。
統計原義Rでの検証例

#まず関数-log(x)-xを微分する。
> f2<-expression(-log(x)-x)
> D(f2,"x")
-(1/x + 1)

#この式を'f(x)に代入。
nr03<-function(x){x-(-log(x)-x)/(-(1/x + 1))}

#0は代入出来ないので0.1より出発。
> nr03(0.1)
[1] 0.300235
> nr03(0.300235)
[1] 0.5087347
> nr03(0.5087347)
[1] 0.5650776
> nr03(0.5650776)
[1] 0.5671409
> nr03(0.5671409)
[1] 0.5671433
nr03(0.5671433)
> nr03(0.5671433)
[1] 0.5671433

-log(x)-exp(-x)=0と置いた場合の解き方。
統計原義Rでの検証例

#まず関数-log(x)-exp(-x)を微分する。
> f3<-expression(-log(x)-exp(-x))
> D(f3,"x")
-(1/x - exp(-x))

#この式を'f(x)に代入。
nr04<-function(x){x-(-log(x)-exp(-x))/(-(1/x - exp(-x)))}

#0は代入出来ないので0.1より出発。
> nr04(0.1)
[1] 0.2536803
> nr04(0.2536803)
[1] 0.4418468
> nr04(0.4418468)
[1] 0.5491944
> nr04(0.5491944)
[1] 0.5667973
> nr04(0.5667973)
[1] 0.5671432
> nr04(0.5671432)
[1] 0.5671433
nr04(0.5671433)
> nr04(0.5671433)
[1] 0.5671433

どう計算しても答えは概ね0.5671433。ところで肝心の疑問の答えが得られてません。この数にどんな意味が?
指数関数と対数関数の交わる点
無限べき乗a^a^a^...の収束と発散との境目が気になる
一般に無限冪乗指数関数と対数関数の交点の極限は1/2と考えられてますが、それとはズレてるんですね。

0
0
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
0
0

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
