AKAZEとエピポーラ幾何を使って、映像からカメラ方向を解析

Posted at

はじめに

  • OpenCVには、画像の特徴点検出や、2枚の画像間の同じ特徴点ペアを見つける機能があります。
  • このペア情報から、2枚の画像間の向きを求める方法として、エピポーラ幾何が知られてます。
  • この技術を使って、映像からカメラ方向の解析を試しました。

前提

特徴点のペアが10点以上見つからないような画像では答えが求められません。

工夫したこと

  1. 1フレーム目のカメラ方向を正面として計算
    mp4動画を入力し、1フレーム目画像に対する2フレーム目以降のカメラ方向を求めます。

  2. 方向を示す行列$R$の推定
    $R$の候補は２つ出てくるので、トレースの大きさを利用して決めました。

  3. 結果を映像表示
    方向の変化がわかるよう角度計算、また座標軸を映像に追記して表示します。

内容

1. PC環境

　実施したPC環境は以下のとおりです。
CPU Celeron N4100
メモリ 8GB LPDDR4

2. 前準備

　Windowsで使えるようにするため、以下のツール / システムをインストールしました。
インストール時に参考にしたサイトも記載します。

  1. python（使用したのはVer.3.7 ）
    　実行時のベースシステムです。
    （参考）https://qiita.com/ssbb/items/b55ca899e0d5ce6ce963

  2. pip（使用したのはVer.21.2.4 ）
    　他のツールをダウンロードする際に使うツールです。
    （python3系ではバージョン3.4以降であれば、pythonのインストールと共にpipもインストールされます。）
    （参考）https://gammasoft.jp/python/python-library-install/

  3. OpenCV（使用したのはVer.4.5.3.56 ）
    　画像系処理するためのライブラリです。
    （参考）https://qiita.com/ideagear/items/3f0807b7bde05aa18240

  4. OpenCV_contrib（使用したのはVer.4.5.3 ）
    　OpenCVの拡張モジュールです。※特徴点検出機能AKAZEを使うのに必要です。
    （参考）https://qiita.com/fiftystorm36/items/1a285b5fbf99f8ac82eb

  5. numpy（使用したのVer.4.7.0.72）
    　線形代数計算が得意な数値計算モジュールです。
    （参考）https://qiita.com/butako/items/15d7cb5aaef90b09ccd8

3. pyファイルの作成

組んだコードは次のとおりです。

import sys
import numpy as np
import numpy.linalg as LA
import cv2

#映像元を設定 camera
camera = cv2.VideoCapture("./in_movie.mp4")                # 動画を指定

#画像のスケーリングパラメータを設定 scal ※画像が大きいと時間がかかるため
scal = 1.0

#カメラ内部パラメータを設定　K
w = int(640/scal)
h = int(480/scal)
tans = np.tan(np.deg2rad(36.54))
K = np.array([[w/2.0/tans,0,w/2.0],[0,w/2.0/tans,h/2.0],[0,0,1]])

#映像出力writerを設定 writer
frame_rate = 15.0
size = (w, h)
fmt = cv2.VideoWriter_fourcc('m', 'p', '4', 'v') # mp4
writer = cv2.VideoWriter('./out_movie.mp4', fmt, frame_rate, size)

#特徴検出の関数を設定 detector
#--Detector character points
detector = cv2.AKAZE_create()

#マッチング関数を設定 match
match = cv2.BFMatcher()

#------
#START（Enterキーを押すまで一時停止）
a = input("hit enter key")

#画像１を処理
# フレームを取得
ret, img1i = camera.read()
#スケーリング
window_l = cv2.resize(img1i, dsize=(int(img1i.shape[1]/scal),int(img1i.shape[0]/scal)))
#特徴検出
k1, d1 = detector.detectAndCompute(window_l,None)

#------
#ループ処理
while True:

#画像２を処理
# フレームを取得
    ret, img2i = camera.read()
#スケーリング
    window_r = cv2.resize(img2i, dsize=(int(img2i.shape[1]/scal),int(img2i.shape[0]/scal)))
#特徴検出
    k2, d2 = detector.detectAndCompute(window_r,None)

#------
#マッチング
    matches = match.knnMatch(d1, d2, k=2)

#マッチングペアの確認：ペアの数が10以下なら、ストップ
    good = []
    for m, n in matches:
        if m.distance < 0.8* n.distance:
            good.append(m)

    MIN_MATCH_COUNT = 10
    if len(good) > MIN_MATCH_COUNT:
        ptsCAM1i = np.int32([ k1[m.queryIdx].pt for m in good ])
        ptsCAM2i = np.int32([ k2[m.trainIdx].pt for m in good ])
    else:
        print('Not enough matches are found - {}/{}'.format(len(good), MIN_MATCH_COUNT))
        exit(1)

##--------------------------------------------------------------------
#エピポーラ幾何の計算
#マッチングペアから基礎行列F、基本行列Eを求め、回転行列Rを計算、回転角度α、β、γを算出
#<< 画像1 → 画像2 の向き変化を計算する仕組み >>

#基礎行列F,及びmaskの取得
    F, mask = cv2.findFundamentalMat(ptsCAM2i, ptsCAM1i, cv2.FM_LMEDS)

#基本行列の取得
    E = np.dot(np.dot(K.T,F),K)

#Rの取得
#次正方行列 U,Σ,V(転置行列)を求める
    U, S, Vt = LA.svd(E, full_matrices=True)

    W = np.array([[0,-1,0],[1,0,0],[0,0,1]])
    R1 = np.dot(np.dot(U,W),Vt)
    WT = W.T
    R2 = np.dot(np.dot(U,WT),Vt)

#候補のRを選ぶ。トレースから推定
    if np.abs(np.trace(R1)) > np.abs(np.trace(R2)):
        R = R1
    else:
        R = R2

#Rに反転が入ってた場合は、再反転して戻す。
    if np.trace(R) < 0 :
        R = -R

#カメラの向きで見て、座標系を「X：左→右、Y：上↓下、Z：後→前」」と定義し、R = Rz（α）Ry（β）Rx（γ）と分解したときの角度を計算
    alpha = np.rad2deg(np.arctan2(R[1][0],R[0][0]))
    beta = np.rad2deg(np.arctan2(-R[2][0], np.sqrt(R[0][0]**2+R[1][0]**2)))
    gamma = np.rad2deg(np.arctan2(R[2][1],R[2][2]))

##-----------------------------------------------------------------------------
#結果を画像と共に表示、
# 実際に使用された特徴点のみを描画のために取得
    ptsCAM2i = ptsCAM2i[mask.ravel() == 1]
#使用された特徴点を描く
    for pointss in ptsCAM2i:
        img2_a = cv2.circle(window_r, tuple(pointss), 5, (0, 255, 0), -1)
#座標軸を描く
    cv2.line(img2_a, (25, 25), (int(25+R[0][0]*20), int(25-R[1][0]*20)), (255, 0, 0), thickness=1)
    cv2.line(img2_a, (25, 25), (int(25+R[0][1]*20), int(25-R[1][1]*20)), (0, 255, 0), thickness=1)
    cv2.line(img2_a, (25, 25), (int(25-R[0][2]*20), int(25-R[1][2]*20)), (0, 0, 255), thickness=1)
#角度を描く
    img2_a = cv2.putText(img2_a, " alpha:{0:>8.3f}".format(alpha), (50,50), fontFace = cv2.FONT_HERSHEY_PLAIN, fontScale = 1.0, color = (0,0,255))
    img2_a = cv2.putText(img2_a, "  beta:{0:>8.3f}".format(beta), (50,70), fontFace = cv2.FONT_HERSHEY_PLAIN, fontScale = 1.0, color = (0,0,255))
    img2_a = cv2.putText(img2_a, "gamma:{0:>8.3f}".format(gamma), (50,90), fontFace = cv2.FONT_HERSHEY_PLAIN, fontScale = 1.0, color = (0,0,255))
#画像２の表示と保存
    cv2.imshow('img2_akaze',img2_a)
    writer.write(img2_a) # 画像を1フレーム分として書き込み

##-----------------------------------------------------------------------------
# キー操作があればwhileループを抜ける
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

#ループ処理 ここまで
#------

# 終了処理
camera.release()
writer.release()
cv2.destroyAllWindows()

4. 説明

詳しい理論や計算式は、参照記事を確認ください。

1. １フレーム目のカメラ方向を正面として計算

１フレーム目のカメラ方向に対して、２フレーム目以降がどれだけ回転してるかを求めました。
制約として、大きく回転しすぎてフレームに入る共通の特徴点が減ってくると計算できません。

2. 向きを示す行列 R の推定

エピポーラ幾何によると、$R$には２つの解がでて、どちらか決める必要があります。
これを決めるのに「２つの画像間で向きの変化は小さいはず。つまり単位行列$Ｉ$に近い」と仮定、トレース（＝対角和）の絶対値が大きい方を解として選ぶようにしました。

3. 結果を画像表示

上図のように、カメラの向きで見て、座標系を「$X$：左$\rightarrow$右、$Y$：上$\rightarrow$下、$Z$：後$\rightarrow$前」」と定義し、それぞれの軸周りの回転を使って、向きを示す行列$R$を、

R = R_Z（\alpha）R_Y（\beta）R_X（\gamma）

と分解したときの角度$(\alpha, \beta, \gamma)$を表示しました。この計算の際にも「２つの画像の向きの変化が小さい」と仮定してます。
また、推定値のブレ具体が視覚的にわかるよう、軸方向を左上に表示しました。

5. 結果

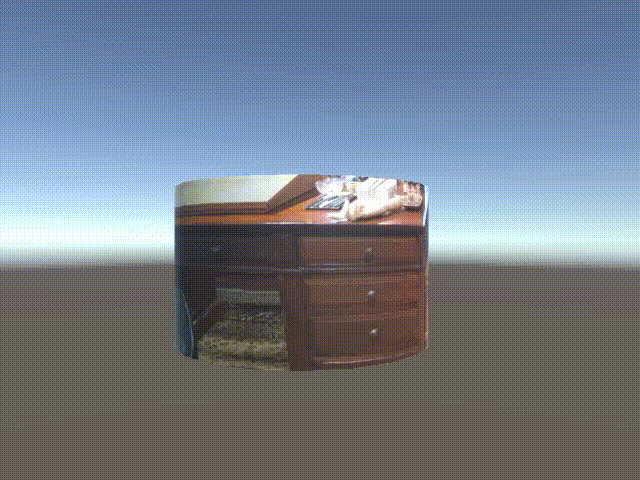

　テクスチャを貼った円柱を正面に配置し、各軸周りに首を振るCG動画で実行、左下のような

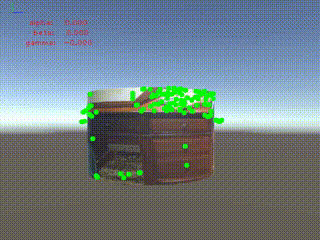

入力動画に対し右下のような出力結果になりました。
　

　大体の方向を導き出してることがわかります。ブレは1度ほどでしょうか。

参考記事

特徴点抽出とマッチング）
https://qiita.com/tanaka_benkyo/items/5840a36d0e97a8498388

エピポーラ幾何）
https://daily-tech.hatenablog.com/entry/2019/07/14/150929
https://qiita.com/ykoga/items/14300e8cdf5aa7bd8d31
https://qiita.com/ssdsad/items/f5857c7774794a6e5f5e
https://tora-k.com/2020/06/25/findfundamentalmat/
https://buaiso.blogspot.com/2015/07/blog-post.html
https://brainsnacks.org/koyuu_tokui_bunkai/
