■ CloudFormation

CloudFormation は AWSリソースのプロビジョニングを行えるサービスで、YAML(またはJSON)でテンプレートを記述することができます。
今回は勉強がてら自分の開発環境を作ってみたいと思います。

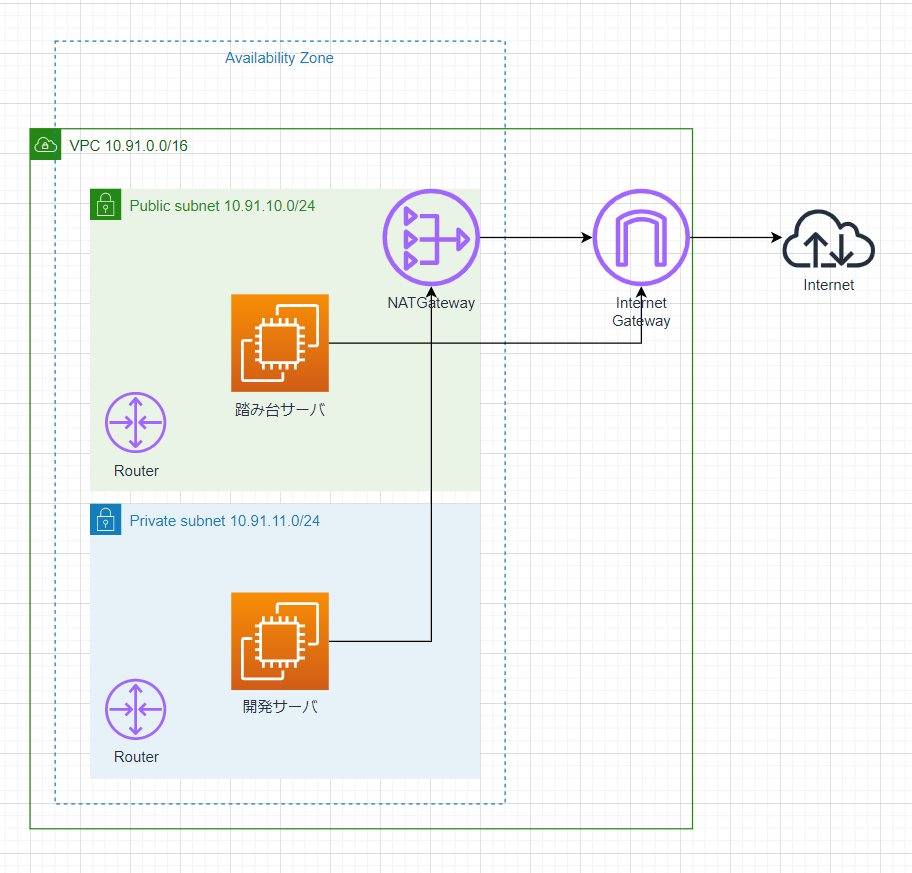

◎ テンプレート

dev.yml

# 組み込み関数: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/intrinsic-function-reference.html
# 疑似パラメータ: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/pseudo-parameter-reference.html
AWSTemplateFormatVersion: '2010-09-09'

# パラメータ定義: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/parameters-section-structure.html
Parameters:
  ProjectPrefix:
    Type: String
  KeyPairBastion:
    Description: The EC2 Key Pair for bastion server
    Type: AWS::EC2::KeyPair::KeyName

# アウトプット: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/outputs-section-structure.html
Outputs:
  PublicIpBastion:
    Value: !GetAtt BastionServer.PublicIp
  PrivateIpDev:
    Value: !GetAtt DevServer.PrivateIp

Resources:
  # vpc: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-resource-ec2-vpc.html
  VPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.91.0.0/16
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-vpc

  # サブネット: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-resource-ec2-subnet.html
  PublicSubnet01:
    Type: AWS::EC2::Subnet
    Properties:
      CidrBlock: 10.91.10.0/24
      AvailabilityZone: ap-northeast-1a
      MapPublicIpOnLaunch: false # このサブネットで起動されたインスタンスが起動時にパブリックIPを設定するか(default = false)
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-public-subnet-01
  PrivateSubnet01:
    Type: AWS::EC2::Subnet
    Properties:
      CidrBlock: 10.91.11.0/24
      AvailabilityZone: ap-northeast-1a
      MapPublicIpOnLaunch: false
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-private-subnet-01

  # インターネットゲートウェイ: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-resource-ec2-internetgateway.html
  InternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-igw

  # VPCにインターネットゲートウェイをアタッチ: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-resource-ec2-vpc-gateway-attachment.html
  AttachInternetGateway:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway

  # ElasticIp: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-eip.html
  EipNgw:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-eip-ngw01
  EipBastion:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-eip-bastion

  # NATゲートウェイ: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-resource-ec2-natgateway.html
  NatGateway:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt EipNgw.AllocationId
      SubnetId: !Ref PublicSubnet01
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-ngw-01

  # ルートテーブル: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-resource-ec2-route-table.html
  PublicRouteTable:
    Type: AWS::EC2::RouteTable
    DependsOn: AttachInternetGateway
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-public-rt-01
  PrivateRouteTable01:
    Type: AWS::EC2::RouteTable
    DependsOn: AttachInternetGateway
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-private-rt-01

  # サブネットとルートテーブルの紐づけ: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-resource-ec2-subnet-route-table-assoc.html
  PublicRouteAssoc01:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PublicRouteTable
      SubnetId: !Ref PublicSubnet01
  PrivateRouteAssoc01:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PrivateRouteTable01
      SubnetId: !Ref PrivateSubnet01


  # ルート定義: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-resource-ec2-route.html
  PublicRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway
  PrivateRoute01:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRouteTable01
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGateway


  # EC2用のセキュリティグループ: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-security-group.html
  SecurityGroupBastion:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: for bastion server
      VpcId: !Ref VPC
      SecurityGroupIngress: # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-security-group-ingress.html
        - IpProtocol: tcp
          FromPort: 22
          ToPort: 22
          CidrIp: 124.41.88.40/32
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-sg-bastion
  SecurityGroupDev:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: for dev server
      VpcId: !Ref VPC
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 0
          ToPort: 65535
          CidrIp: !GetAtt VPC.CidrBlock
        - IpProtocol: icmp # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-security-group-ingress.html
          FromPort: 8
          ToPort: -1
          CidrIp: !GetAtt VPC.CidrBlock
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-sg-dev


  # 踏み台サーバー: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-instance.html
  BastionServer:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: ami-02892a4ea9bfa2192
      KeyName: !Ref KeyPairBastion
      InstanceType: t2.micro
      NetworkInterfaces: # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-network-iface-embedded.html
        - NetworkInterfaceId: !Ref BastionXface01
          DeviceIndex: 0
      BlockDeviceMappings: # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-blockdev-mapping.html
        - DeviceName: /dev/xvda # https://aws.amazon.com/jp/premiumsupport/knowledge-center/cloudformation-root-volume-property/
          Ebs: # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-blockdev-template.html
            VolumeType: gp2
            VolumeSize: 10
            DeleteOnTermination: true
            Encrypted: true
      UserData: !Base64 |
        #!/bin/bash
        sudo yum install -y git tmux
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-ec2-bastion

  # パブリックサブネットに踏み台サーバー用のNicを作成: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-resource-ec2-network-interface.html
  BastionXface01:
    Type: AWS::EC2::NetworkInterface
    Properties:
      SubnetId: !Ref PublicSubnet01
      GroupSet:
        - !Ref SecurityGroupBastion
      SourceDestCheck: true
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-xface-bastion

  # 踏み台サーバー用のNicにEipを紐づけ: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-eip-association.html
  EipAssocBastionXface01:
    Type: AWS::EC2::EIPAssociation
    Properties:
      AllocationId: !GetAtt EipBastion.AllocationId
      NetworkInterfaceId: !Ref BastionXface01

  # 開発サーバー: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-instance.html
  DevServer:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: ami-02892a4ea9bfa2192
      KeyName: !Ref KeyPairBastion
      InstanceType: t2.micro
      SubnetId: !Ref PrivateSubnet01
      PrivateIpAddress: 10.91.11.10
      SecurityGroupIds:
        - !Ref SecurityGroupDev
      BlockDeviceMappings:
        - DeviceName: /dev/xvda # https://aws.amazon.com/jp/premiumsupport/knowledge-center/cloudformation-root-volume-property/
          Ebs:
            VolumeType: gp2
            VolumeSize: 16
            DeleteOnTermination: false
            Encrypted: true
      UserData: !Base64 |
        #!/bin/bash
        sudo yum install -y git tmux
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-ec2-dev

■ テンプレート: Parametersセクション

Parameters セクションでは、テンプレートで利用する変数を定義できます。

ProjectPrefix
作成リソースの名前のプレフィックスとして利用する文字列を定義
KeyPairBastion
キーペアを指定するためのパラメータを定義

dev.yml

Parameters:
  ProjectPrefix:
    Type: String
  KeyPairBastion:
    Description: The EC2 Key Pair for bastion server
    Type: AWS::EC2::KeyPair::KeyName

■ テンプレート: Outputsセクション

Outputs セクションにはスタック作成後の出力値を定義します。

PublicIpBastion
踏み台サーバーのパブリックIP。sshで利用。
PrivateIpDev
開発サーバーのプライベートIP。sshで利用。

dev.yml

Outputs:
  PublicIpBastion:
    Value: !GetAtt BastionServer.PublicIp
  PrivateIpDev:
    Value: !GetAtt DevServer.PrivateIp

# 組み込み関数 `!GetAtt`

Fn::GetAtt
CloudFormationにはテンプレート内で利用できる関数が定義されています。
!GetAtt はリソースのメンバとして定義されている情報を参照することができます。
BastionServer.PublicIp は BastionServer(後述)のパブリックIPを参照します。

■ テンプレート: Resourcesセクション

Resources セクションには作成するAWSリソースを定義します。

◎ VPCの定義

CidrBlock
VPCで利用するプライベートネットワーク用のIPアドレス範囲をCIDR形式で指定します。

dev.yml

  VPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.91.0.0/16
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-vpc

# 組み込み関数 `!Sub`

Fn::Sub
!Sub は変数の内容を文字列に埋め込むことができます。

◎ サブネット

直接インターネットと通信可能なパブリックサブネット( 10.91.10.0/24 )と、NATを介してインターネットと通信するプライベートサブネット( 10.91.10.0/24 )、2つのサブネットを定義します。

CidrBlock
サブネットのIPアドレス範囲をCIDR形式で指定します。
AvailabilityZone
サブネットを作成するAZを指定します
MapPublicIpOnLaunch
サブネットで起動したインスタンスがパブリックIPを受け取るかを指定します。
VpcId
サブネットが属するVPCを指定します。

dev.yml

  PublicSubnet01:
    Type: AWS::EC2::Subnet
    Properties:
      CidrBlock: 10.91.10.0/24
      AvailabilityZone: ap-northeast-1a
      MapPublicIpOnLaunch: false # このサブネットで起動されたインスタンスが起動時にパブリックIPを設定するか(default = false)
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-public-subnet-01
  PrivateSubnet01:
    Type: AWS::EC2::Subnet
    Properties:
      CidrBlock: 10.91.11.0/24
      AvailabilityZone: ap-northeast-1a
      MapPublicIpOnLaunch: false
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-private-subnet-01

# 組み込み関数 `!Ref`

Ref
!Ref は指定したパラメータまたはリソースの値を返します。リソースを参照した場合の戻り値はリソースのドキュメントを確認する必要があります。

◎ インターネットゲートウェイ

インターネットと通信するためのインターネットゲートウェイを定義します。

dev.yml

  InternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-igw

◎ インターネットゲートウェイをVPCにアタッチ

dev.yml

  AttachInternetGateway:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway

◎ ElasticIPの確保

NATゲートウェイ用のグローバルIPアドレスと踏み台サーバー用のIPアドレスを取得します。

Domain
VPCのインスタンスで利用する場合は vpc を指定します。
EC2-Classicのインスタンスで利用する場合は standard を指定します。

dev.yml

  EipNgw:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-eip-ngw01
  EipBastion:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-eip-bastion

◎ NATゲートウェイ

プライベートサブネット内のインスタンスがインターネットと通信するためのNATゲートウェイを作成します。
※ インターネットゲートウェイとNATゲートウェイの説明はこちらがわかりやすかったです
https://milestone-of-se.nesuke.com/sv-advanced/aws/internet-nat-gateway/

AllocationId
NATゲートウェイに紐づけるElasticIPのAllocationIdを指定します。
SubnetId
NATゲートウェイを配置するサブネットを指定します。
ここではパブリックサブネットを指定します。(プライベートサブネットではない！)

dev.yml

  NatGateway:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt EipNgw.AllocationId
      SubnetId: !Ref PublicSubnet01
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-ngw-01

◎ ルートテーブル

パブリックサブネットとプライベートサブネットのルーティングを定義するためのルートテーブルを作成します。

VpcId
ルートテーブルを配置するVPCを指定します。

dev.yml

  PublicRouteTable:
    Type: AWS::EC2::RouteTable
    DependsOn: AttachInternetGateway
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-public-rt-01
  PrivateRouteTable01:
    Type: AWS::EC2::RouteTable
    DependsOn: AttachInternetGateway
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-private-rt-01

◎ ルートテーブルとサブネットの紐づけ

先ほど作成したルートテーブルとサブネットを紐づけます。

RouteTableId
サブネットに紐づけるルートテーブルを指定します。
SubnetId
ルートテーブルに紐づけるサブネットを指定します。

dev.yml

  PublicRouteAssoc01:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PublicRouteTable
      SubnetId: !Ref PublicSubnet01
  PrivateRouteAssoc01:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PrivateRouteTable01
      SubnetId: !Ref PrivateSubnet01

◎ ルート定義

パブリックサブネット: デフォルトゲートウェイにインターネットゲートウェイを設定します。
プライベートサブネット: デフォルトゲートウェイにNATゲートウェイを設定します。

RouteTableId
ルーティングを定義したいルートテーブルを指定します。
DestinationCidrBlock
宛先をCIDR形式で指定します。
GatewayId
宛先がDestinationCidrBlockにマッチする場合のゲートウェイを指定します。

dev.yml

  PublicRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway
  PrivateRoute01:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRouteTable01
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGateway

◎ セキュリティグループ

踏み台サーバーと開発サーバーへのアクセスを制限するためのセキュリティグループを定義します。
踏み台サーバー: すべてのアクセス元からポート22へのtcpアクセスを許可します
開発サーバー: ローカルネットワークから全ポートへのtcpアクセス、icmpパケットを許可します。
※ 外に出ていく通信に関してはデフォルトで制限はないので、特に設定する必要はありません。

VpcId
セキュリティグループを定義するVPCを指定します
SecurityGroupIngress
https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-security-group-rule-1.html
インバウンドルールを定義するセクションです。
- IpProtocol
  tcp , udp , icmp など対象となる通信プロトコルを指定します。
- FromPort
  対象となるポート範囲の、開始ポートを指定します。
- ToPort
  対象となるポート範囲の、終了ポートを指定します。
- CidrIp
  対象となるIPアドレス範囲をCIDR形式で指定します。
SecurityGroupEgress
https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-security-group-rule.html
アウトバウンドルールを定義するセクションです。

dev.yml

  SecurityGroupBastion:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: for bastion server
      VpcId: !Ref VPC
      SecurityGroupIngress: # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-security-group-ingress.html
        - IpProtocol: tcp
          FromPort: 22
          ToPort: 22
          CidrIp: 0.0.0.0/0
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-sg-bastion
  SecurityGroupDev:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: for dev server
      VpcId: !Ref VPC
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 0
          ToPort: 65535
          CidrIp: !GetAtt VPC.CidrBlock
        - IpProtocol: icmp # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-security-group-ingress.html
          FromPort: 8
          ToPort: -1
          CidrIp: !GetAtt VPC.CidrBlock
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-sg-dev

◎ 踏み台サーバー

踏み台サーバーインスタンスを作成します。
踏み台サーバーは直接ログインできる必要があるため、パブリックサブネットに配置し、グローバルIPを付与します。

ImageId
AMI IDを指定します。今回はAmazon Linux 2を利用。
KeyName
キーペアを指定します。
InstanceType
インスタンスタイプを指定します。
NetworkInterfaces
インスタンスにアタッチするネットワークインターフェースを定義します。
https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-network-iface-embedded.html
- NetworkInterfaceId
  既存のNetworkInterface を指定します。
- DeviceIndex
  NetworkInterfaceのアタッチ順序です。プライマリネットワークの場合は 0 を指定する必要があります。
  インスタンス起動時にNetworkInterfaceを作成する場合は必須指定です。
BlockDeviceMappings
https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-blockdev-mapping.html
インスタンスにアタッチするブロックデバイスを定義します。
- DeviceName
  デバイス名を定義します。
  ※ ルートボリュームを操作する場合は /dev/xvda を指定します。
  https://aws.amazon.com/jp/premiumsupport/knowledge-center/cloudformation-root-volume-property/
- Ebs
  https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-blockdev-template.html
  インスタンス起動時にEBSボリュームをセットアップするためのセクションです。
  - VolumeType
    ボリュームタイプを指定します
  - VolumeSize
    ボリュームサイズをGB単位で指定します。
  - DeleteOnTermination
    true ならインスタンス終了時にボリュームを削除します。
  - Encrypted
    true ならボリュームを暗号化します
  - Iops
    iopsの指定が可能なボリュームタイプにおいてiopsを指定します。 gp3 なら 3000 ~ 16000。
UserData
インスタンス起動時に実行されるスクリプトを定義します。(base64エンコードされている必要があります)

dev.yml

  # 踏み台サーバー: https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-instance.html
  BastionServer:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: ami-02892a4ea9bfa2192
      KeyName: !Ref KeyPairBastion
      InstanceType: t2.micro
      NetworkInterfaces: # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-network-iface-embedded.html
        - NetworkInterfaceId: !Ref BastionXface01
          DeviceIndex: 0
      BlockDeviceMappings: # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-blockdev-mapping.html
        - DeviceName: /dev/xvda # https://aws.amazon.com/jp/premiumsupport/knowledge-center/cloudformation-root-volume-property/
          Ebs: # https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-properties-ec2-blockdev-template.html
            VolumeType: gp2
            VolumeSize: 10
            DeleteOnTermination: true
            Encrypted: true
      UserData: !Base64 |
        #!/bin/bash
        sudo yum install -y git tmux
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-ec2-bastion

◎ 踏み台サーバー用のNetworkInterfaceを作成

パブリックサブネットに踏み台サーバー用のNetworkInterfaceを作成します。
※ BastionServer セクションの NetworkInterfacesId で指定されているリソースです。

SubnetId
NetworkInterface を紐づけるサブネットを指定します。
GroupSet
NetworkInterface に紐づけるセキュリティグループを指定します。
SourceDestCheck
受信時にインスタンスが送信元・受信先のいずれかであることをチェックする。

dev.yml

  BastionXface01:
    Type: AWS::EC2::NetworkInterface
    Properties:
      SubnetId: !Ref PublicSubnet01
      GroupSet:
        - !Ref SecurityGroupBastion
      SourceDestCheck: true
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-xface-bastion

◎ 踏み台サーバー用のNetworkInterfaceにグローバルIPを紐づけ

先ほど作成した認証サーバー用のNetworkInterfaceにElasticIPを紐づけます。

AllocationId
NetworkInterface に紐づけるElasticIPのAllocationIdを指定します。
NetworkInterfaceId
ElasticIPに紐づけるNetworkInterfaceIdを指定します。

dev.yml

  EipAssocBastionXface01:
    Type: AWS::EC2::EIPAssociation
    Properties:
      AllocationId: !GetAtt EipBastion.AllocationId
      NetworkInterfaceId: !Ref BastionXface01

◎ 開発サーバー

開発サーバーを作成します。
開発サーバーは踏み台サーバー経由でログインするので、グローバルIPは必要ありません。プライベートサブネットに配置し、一応ローカルIPを指定しておきます。

SubnetId
インスタンスを起動するサブネットを指定します。
※ NetworkInterfaceセクションを指定している場合は、ここではなくNetworkInterfaceセクション内でセキュリティグループを指定する必要があります。
PrivateIPAddress
プライマリIPv4アドレスを指定します。IPはサブネットの範囲で指定しなければなりません。
SecurityGroupIds
セキュリティグループを指定します。
※ NetworkInterfaceセクションを指定している場合は、ここではなくNetworkInterfaceセクション内でセキュリティグループを指定する必要があります。

dev.yml

  DevServer:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: ami-02892a4ea9bfa2192
      KeyName: !Ref KeyPairBastion
      InstanceType: t2.micro
      SubnetId: !Ref PrivateSubnet01
      PrivateIpAddress: 10.91.11.10
      SecurityGroupIds:
        - !Ref SecurityGroupDev
      BlockDeviceMappings:
        - DeviceName: /dev/xvda # https://aws.amazon.com/jp/premiumsupport/knowledge-center/cloudformation-root-volume-property/
          Ebs:
            VolumeType: gp2
            VolumeSize: 16
            DeleteOnTermination: false
            Encrypted: true
      UserData: !Base64 |
        #!/bin/bash
        sudo yum install -y git tmux
      Tags:
        - Key: Name
          Value: !Sub ${ProjectPrefix}-ec2-dev

■ キーペアの作成

AWSコンソールのEC2の画面からsshで利用するキーペアを作成します。
秘密鍵(hogehoge.pem)はローカル環境の ~/.ssh/ 配下に配置します。 (パーミッションを 400 に変更するのを忘れずに)

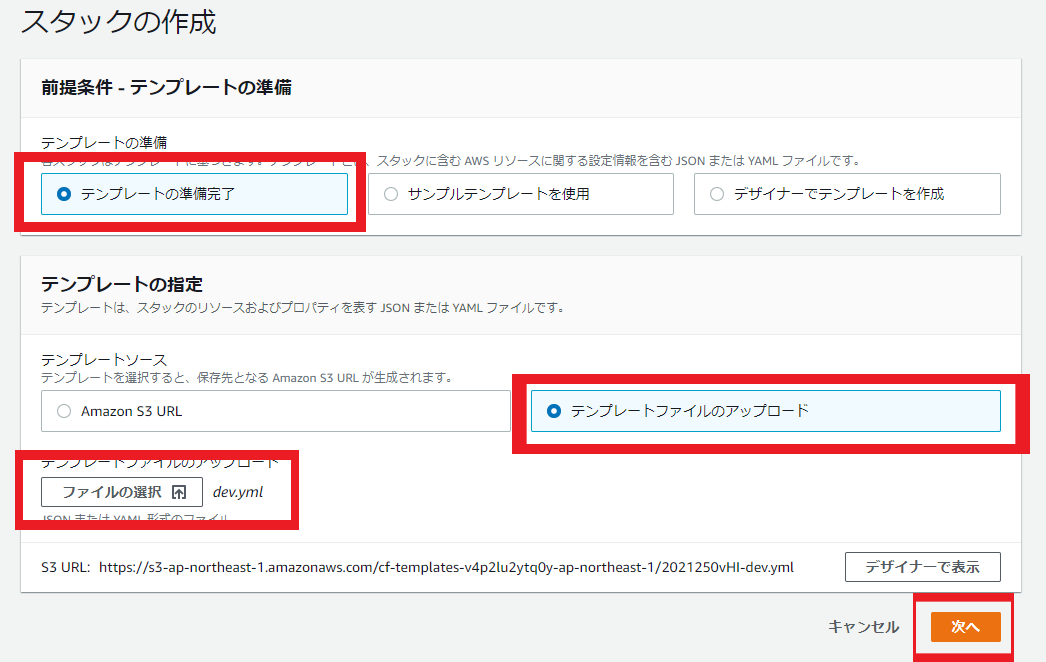

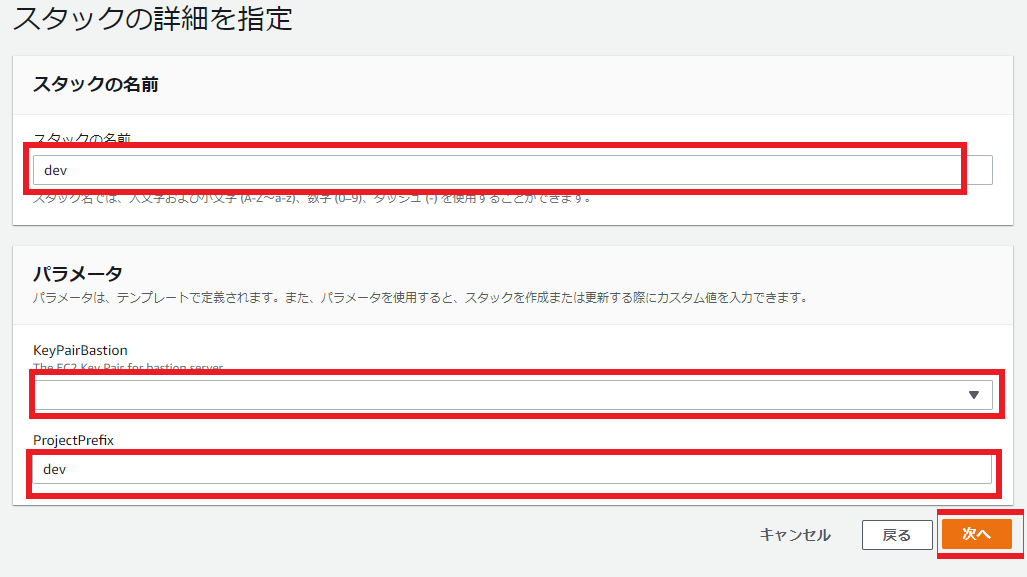

■ スタックの作成

AWSコンソールからテンプレートをアップロードして、パラメータ( ProjectPrefix KeyPairBastion ) を指定してスタックを作成します。

■ sshの設定

./ssh/config

Host bastion
  HostName xxx.xxx.xxx.xxx　# Outputsで出力されるPublicIpBastionの値
  User ec2-user
  IdentityFile ~/.ssh/secret.pem # キーペアの作成で作成した秘密鍵を指定

Host dev
  HostName 10.91.20.10
  User ec2-user
  IdentityFile ~/.ssh/secret.pem # キーペアの作成で作成した秘密鍵を指定
  ProxyCommand ssh -W %h:%p bastion # 開発サーバーは踏み台サーバーをプロキシして接続する

ssh dev

■ 参考記事

You get articles that match your needs
You can efficiently read back useful information
You can use dark theme

What you can do with signing up

【AWS CloudFormation】開発環境を作ってみる

■ CloudFormation

◎ テンプレート

■ テンプレート: Parametersセクション

■ テンプレート: Outputsセクション

# 組み込み関数 !GetAtt

■ テンプレート: Resourcesセクション

◎ VPCの定義

# 組み込み関数 !Sub

◎ サブネット

# 組み込み関数 !Ref

◎ インターネットゲートウェイ

◎ インターネットゲートウェイをVPCにアタッチ

◎ ElasticIPの確保

◎ NATゲートウェイ

◎ ルートテーブル

◎ ルートテーブルとサブネットの紐づけ

◎ ルート定義

◎ セキュリティグループ

◎ 踏み台サーバー

◎ 踏み台サーバー用のNetworkInterfaceを作成

◎ 踏み台サーバー用のNetworkInterfaceにグローバルIPを紐づけ

◎ 開発サーバー

■ キーペアの作成

■ スタックの作成

■ sshの設定

■ 参考記事

# 組み込み関数 `!GetAtt`

# 組み込み関数 `!Sub`

# 組み込み関数 `!Ref`
