はんだづけをはじめて試す人のために、簡単な電子工作キットを選んでみます。
- 簡単に
- 安く
- 楽しく
- オープンソースライセンス
ここらへんをなるべく満たすものを選んでみました。
オリジナルキット系

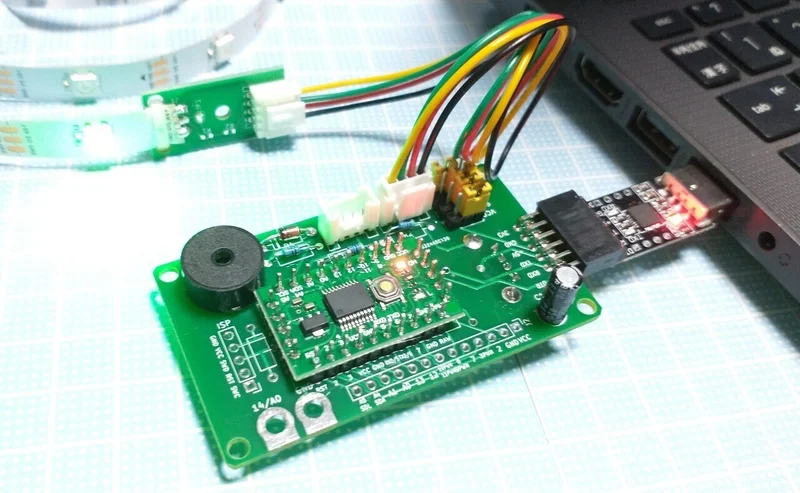

はんだづけトレーニングキットAKBONE2020
-
工作時間 1時間ぐらい
-
価格 1000円前後
-
難易度 ★★★☆☆
-
ライセンス Public Domain
はんだづけして、LEDストリップ を光らせるのがゴールです。
値段が安いしLEDストリップがついているのでお得！
また、組み立てた後は Arduino互換機として使えます。
はんだづけはそう難しくありませんが、PC に開発環境を設置する必要があります。
LEDパネルキット AKBONE2022
「LEDパネルキットAKBONE2022で楽しもう！ Beta1版」
-
工作時間 30分ぐらい
-
価格 4000円〜5000円
-
難易度 ★★☆☆☆
-
ライセンス Public Domain
値段が比較的高くなりますが、基本キットであれば、簡単に組み立てることができます。LEDパネルを光らせるプログラムの学習も行わないといけません。

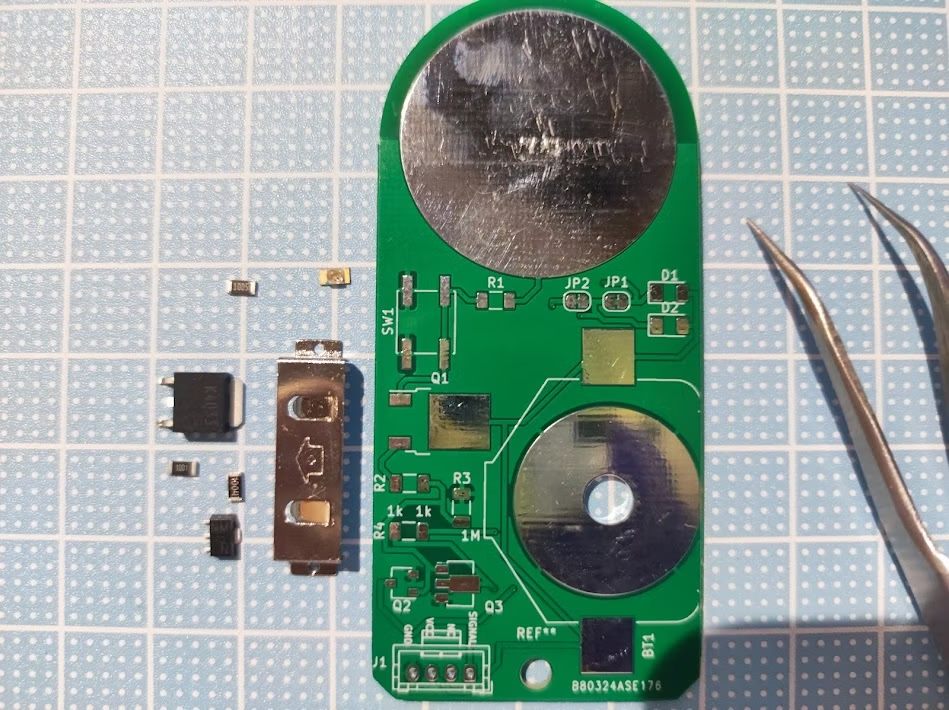

静電気ディテクタ
「表面実装はんだづけの練習で静電気ディテクタをつくってみる」
https://qiita.com/nanbuwks/items/39fd94d037be0e14aaa7
- 工作時間 30分ぐらい
- 価格 〜500円
- 難易度 ★★☆☆☆
- ライセンス Public Domain
表面実装ですが大きなパーツを使っているので老眼でなければ問題なく制作ができます。

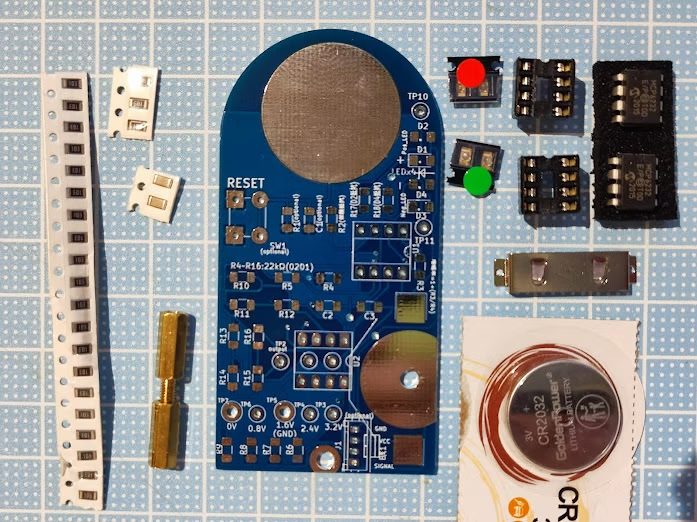

静電気ディテクタ OPANP版
表面実装はんだづけの練習で静電気ディテクタをつくってみる~オペアンプ版~
https://qiita.com/nanbuwks/items/33051151b7dbd39fd142
- 工作時間 1時間強
- 価格 〜1000円
- 難易度 ★★★☆☆
- ライセンス Public Domain
表面実装ですが大きなパーツを使っているので老眼でなければ問題なく制作ができます。
中華キット系
Taobao などで安く購入できるキットです。
どれもライセンスは「没问题！」的な扱い(なにそれ、コピーはここだよ！状態)でなし崩し的なデファクトオープンな感じです。
中華キット - 555 系
LEDチカチカは電子工作で定番ですが、マイコンベースのものはプログラム環境を用意しないといけません。
はんだづけを目的とするにはプログラムしなくても動くようにしたいということで、555タイマICを使うものを考えてみました。

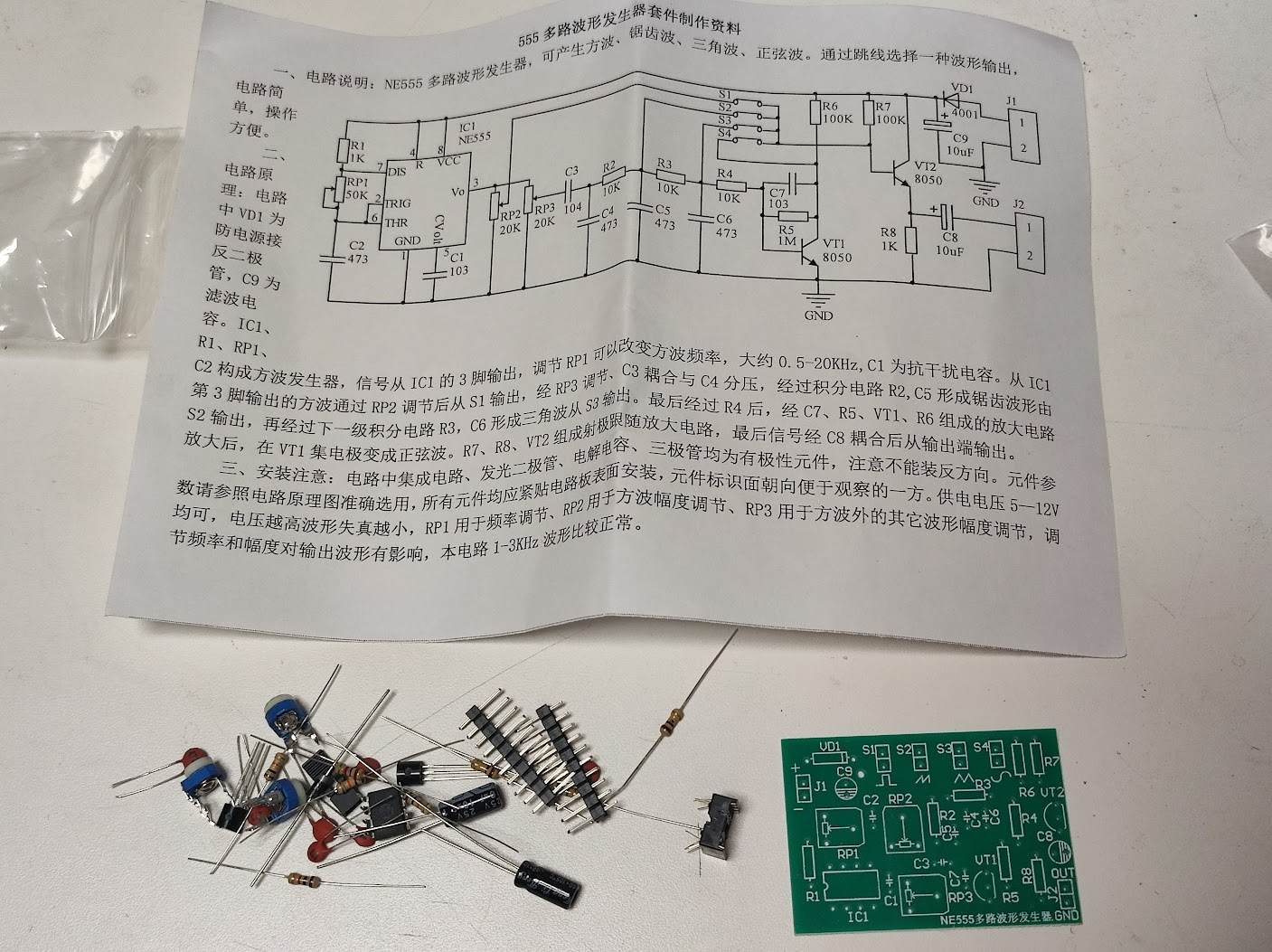

その1 4つの波形を出力するジェネレーター
- 工作時間 1時間強
- 価格 〜300円
- 難易度 ★★★☆☆
- ライセンス 没问题！
TIのNE555使っているみたいなので電源は4.5〜18Vかな? 3.3元
その2 完成モジュール
- 工作時間 -
- 価格 〜300円
- 難易度 ★★★☆☆
- ライセンス 没问题！
これは完成品です。キットではありませんが、555は外付け部品が多くいるのでこのモジュールに部品を足す方向で活用できないか検討中です。
ピン配置は写真の左側から以下のようになっているらしい。
引脚功能：
1，2脚：混频频率调节（500K电位器）
3：驱动信号输出，接光耦（817）
4：空
5：电源+
6：电源-
電圧12-16Vらしい。 2.88元
その3 NE555 + CD4017で青と赤のLED点滅キット
- 工作時間 1時間強
- 価格 〜300円
- 難易度 ★★★☆☆
- ライセンス 没问题！
電源9-12V 8.9元。

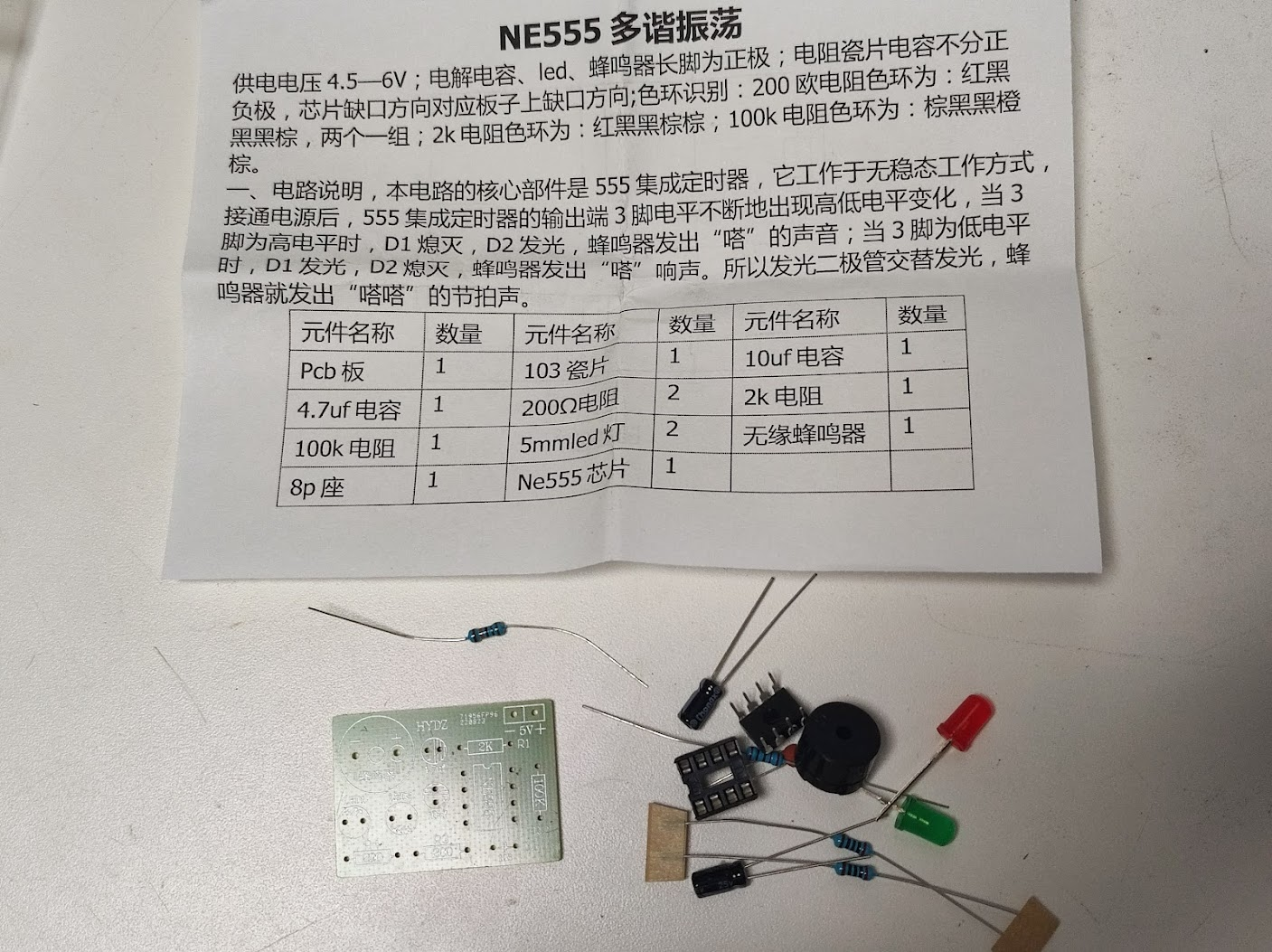

その4 今回の中では唯一スピーカーがついているもの
- 工作時間 ~1時間
- 価格 〜300円
- 難易度 ★★★☆☆
- ライセンス 没问题！
電源4.5-5.5V。4元。
組み立てると赤と緑のLEDが交互に光ります。スピーカーは矩形波形のエッジで鳴るだけなのでブー音などではなくプチプチ鳴るだけです。
中華キット - 光りもの系

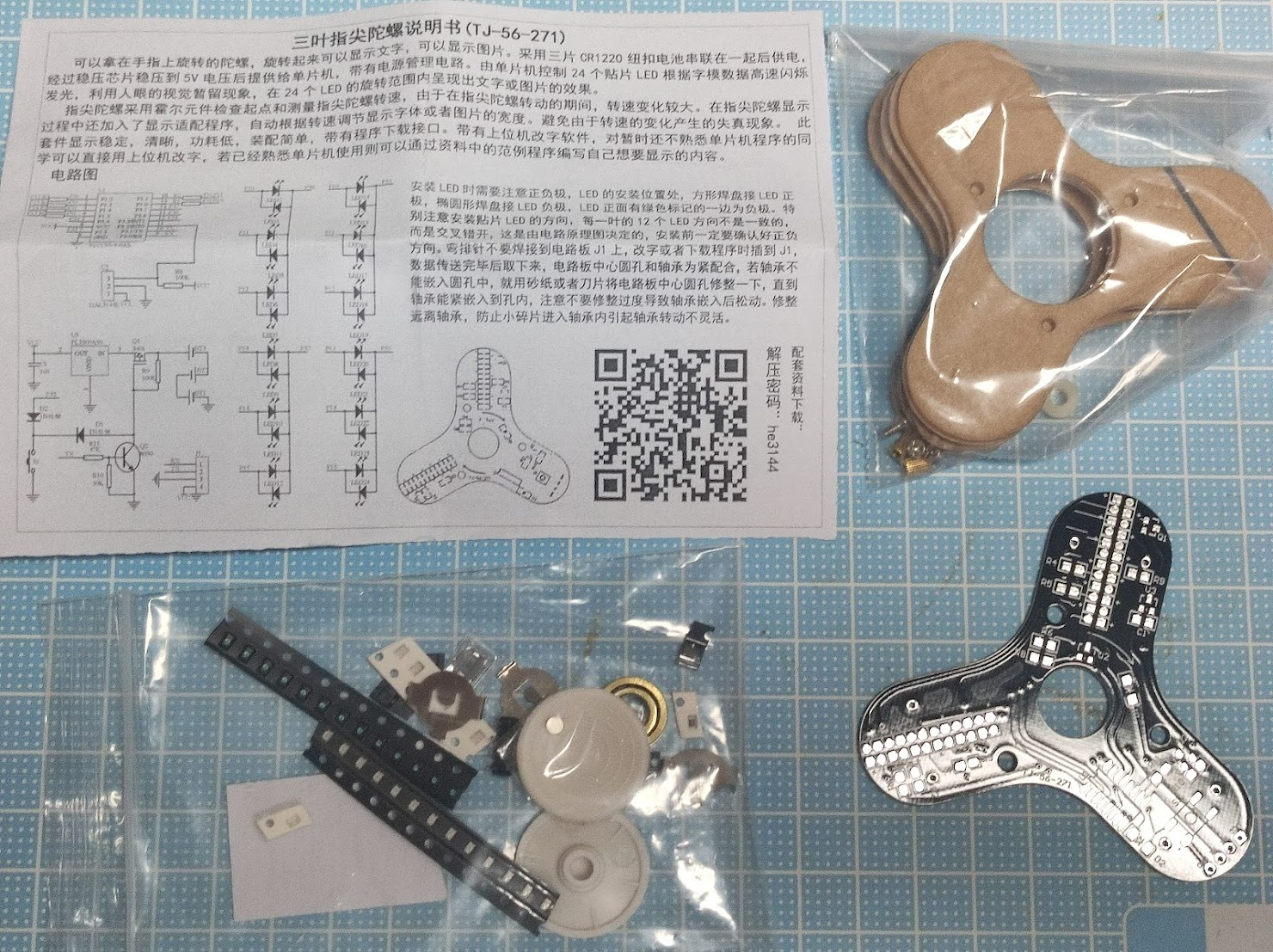

光るハンドスピナー
10元

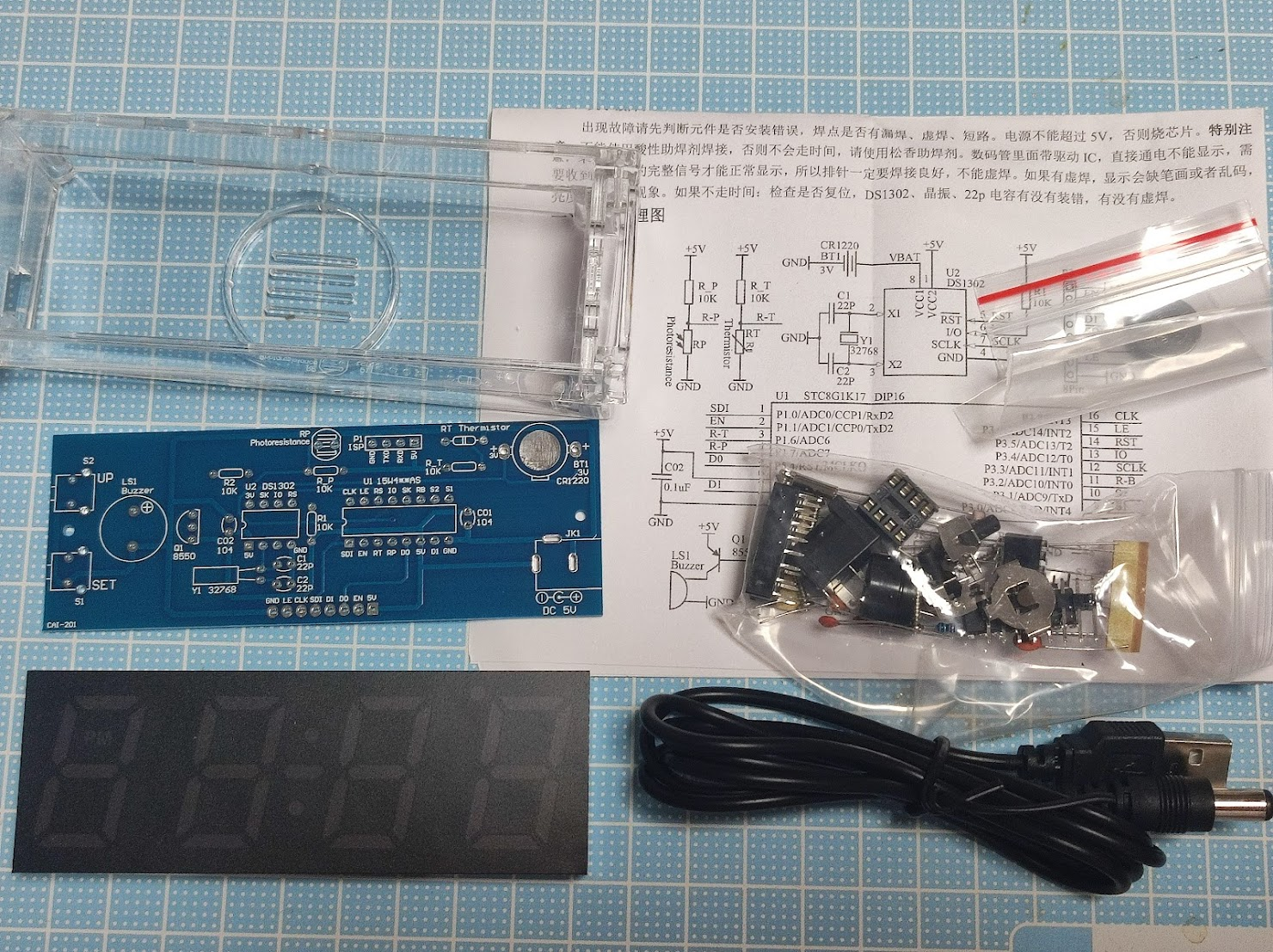

デジタル時計
18.5元
腕時計
22元
LEDグラス
15.9元
中華キット - その他

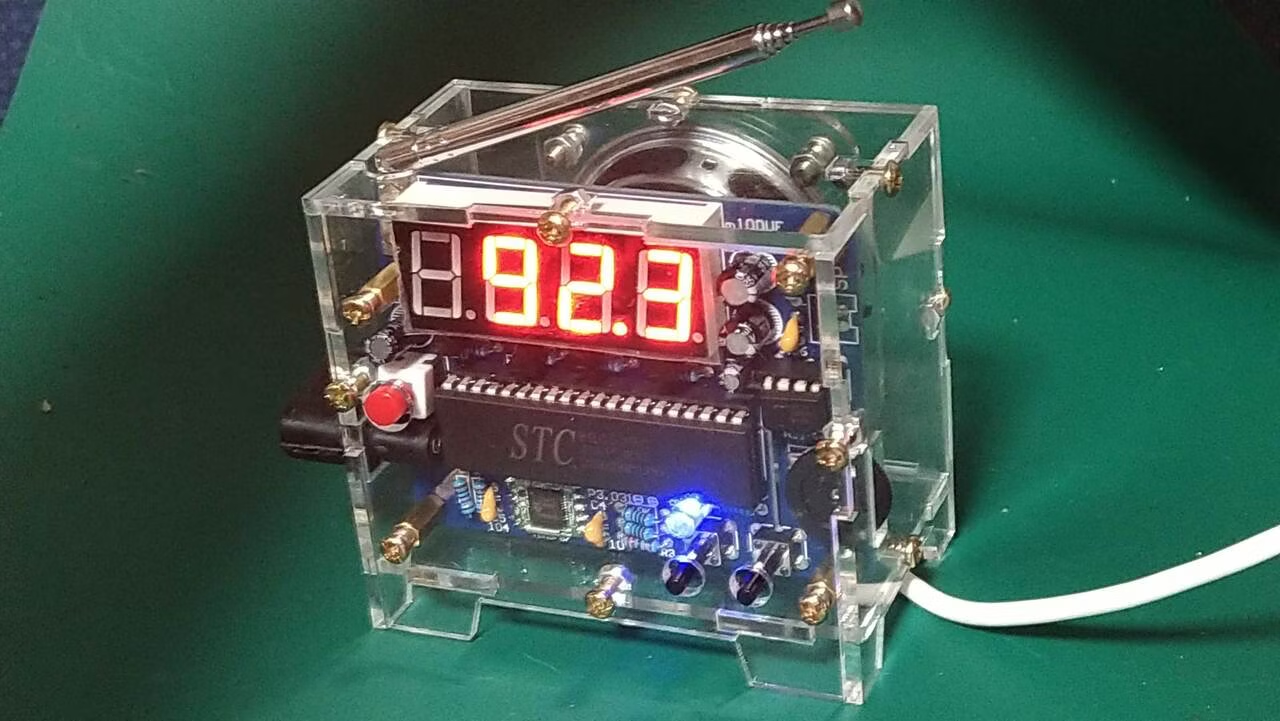

ラジオキット
- 工作時間 1時間〜
- 価格 1000円〜2000円程度
- 難易度 ★★★★☆
- ライセンス 没问题！
電源は 5V 外部電源。50元。
「TEA5767 ラジオキット」
https://qiita.com/nanbuwks/items/10e789ffd8f5c0c0ac35
