simple beam,a downward point load 2 はりの応力とSFD，BMD 基本例題4.18 P97 「材料力学演習(20221021)」をsympyでやってみたい。

・申し訳ありません。sympyのBeamができていません。数をこなして戻ってきます。

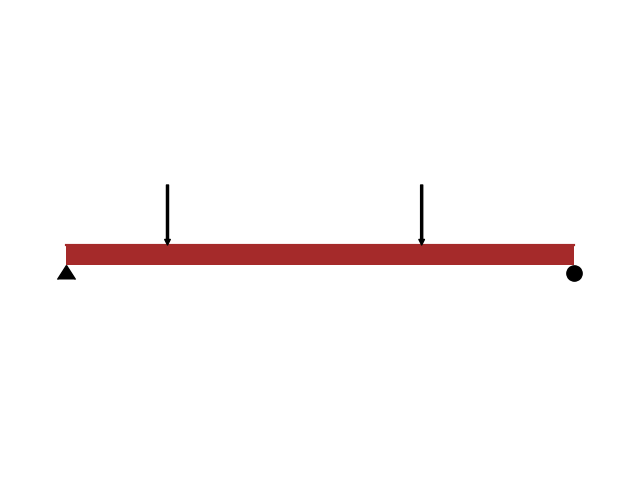

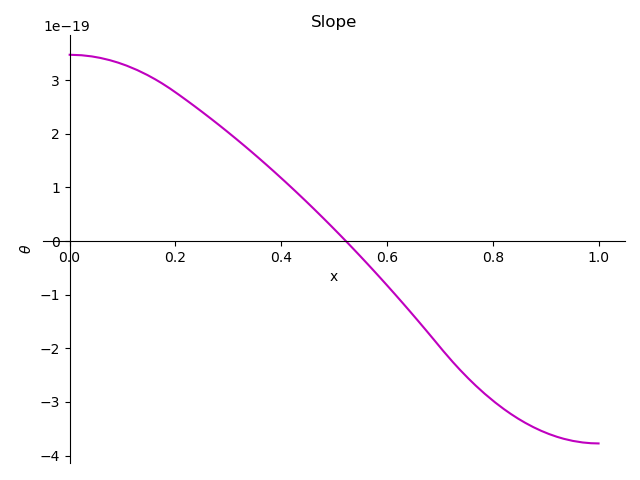

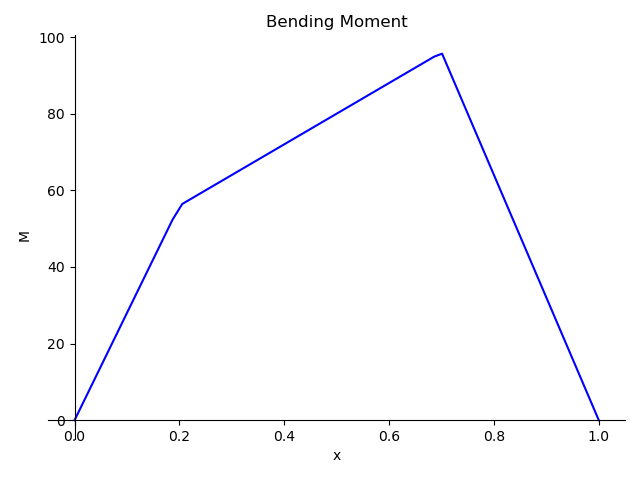

・SLOPE と BMDがでました。他

オリジナル

基本例題4.18 p97＜「材料力学演習(20221021)一括(ver.3.3)」を勉強したい。#sympy
　　　　　　　　　　？？？タブレット等で、pdfを開く事ができないかも。？？？　

sympyで。微分で(オリジナル 様の方法です。)

・ver0.1 基本例題4.18 P97

# ver0.1 基本例題4.18 P97
from sympy import *
from decimal import Decimal, ROUND_HALF_UP
var('FAC,x,a,b,c,MAC,FCB,P,MCB,l,RB',real=True)
var('P1,P2'                         ,real=True)
RA = Symbol('RA')
def myRound1(x, d=1):
    p = Decimal(str(x)).quantize(Decimal(str(1/10**d)), rounding=ROUND_HALF_UP)
    p = float(p)
    return p
MAC=RA*x                     ;print("# MAC =",MAC)
MCD=RA*x-P1*(x-a)            ;print("# MCB =",MCB)
MDB=RA*x-P1*(x-a)-P2*(x-a-b) ;print("# MDB =",MDB)
FAC=diff(MAC,x)              ;print("# FAC  =",FAC)
FCD=diff(MCD,x)              ;print("# FCD  =",FCD)
FDB=diff(MDB,x)                             ;print("# FDB  =",FDB)
RA =solve(Eq(MDB.subs({x:a+b+c}),0),RA)[0]  ;print("# RA   =",RA)
print()
rep={a:0.2,b:0.5,c:0.3,P1:200,P2:400}
print("# RA   =",myRound1(RA.subs(rep)))
# MAC = RA*x
# MCB = MCB
# MDB = -P1*(-a + x) - P2*(-a - b + x) + RA*x
# FAC  = RA
# FCD  = -P1 + RA
# FDB  = -P1 - P2 + RA
# RA   = (P1*b + P1*c + P2*c)/(a + b + c)

# RA   = 280.0

sympyのBeamで
