Elasticsearch分散処理の性能検証(3): ノード数/シャード数による性能比較

Last updated at Posted at 2023-02-08

はじめに

シリーズの目次

前回までPart2が終り、今回はPart3の「ノード数・シャード数による性能比較」です。

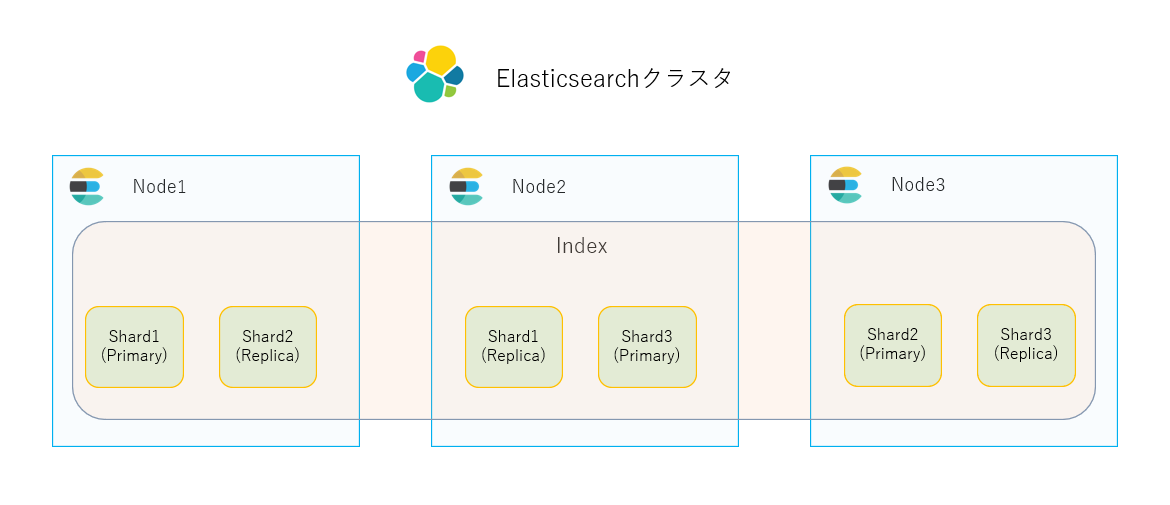

Elasticsearchクラスタ構成のおさらい(3ノードの例)


検証シナリオ

以下二つの構成に対して、Rallyベンチマークを実施し、性能比較します。

  • 構成1: 1ノード/1シャード/レプリカなし
  • 構成2: 2ノード/2シャード/レプリカなし

検証環境

  • Amazon EC2

    • インスタンス数: 2台
    • インスタンスタイプ: t3.medium
      • CPU: 2コア
      • メモリ: 4GB
      • ストレージ: 8GiB, gp2
    • OSイメージ
      • Amazon Linux 2 Kernel 5.10 AMI 2.0.20230119.1 x86_64 HVM gp2

  • Elasticsearchクラスタ

    • ノード数: 2
      • 性能比較が目的ですので、2ノードクラスタを使用します(コスト削減のため)
    • ※注意: 2ノードクラスタは耐障害性に乏しく、本番環境で使用すべきではありません

構成1のベンチマーク手順: 1ノード/1シャード/レプリカなし

ノード2のElasticsearchを停止(障害発生の想定)

sudo systemctl stop elasticsearch

vmstatコマンドで、リソース使用量を計測

15秒間隔で、CPU、Memory、Disk I/Oを計測します。

  • ノード1
$ vmstat 15 |
  awk '{print strftime("%Y-%m-%d %H:%M:%S"), $0; fflush()}' |
  tee -a vmstat_node1_n1s1r0.log

ノード1で、Rallyベンチマーク実行

  • トラック: --track=percolator(データ量が少ないものを選びました)
  • ターゲットホストはノード1のみ: --target-hosts=node1:9200
  • シャード数は1: number_of_shards:1
$ esrally race --track=percolator --pipeline=benchmark-only
  --track-params="number_of_shards:1,number_of_replicas:0" --target-hosts=node1:9200
  --client-options="timeout:60,use_ssl:true,verify_certs:false,basic_auth_user:'elastic',basic_auth_password:'xxxxxx'"
  --kill-running-processes --report-file=result_n1s1r0.md
  • ベンチマーク結果(Throughput(秒間処理量)を抜粋)
Metric Task Value Unit
Min Throughput index 7796.37 docs/s
Mean Throughput index 18240.7 docs/s
Median Throughput index 18730.3 docs/s
Max Throughput index 27302.9 docs/s
Min Throughput percolator_with_content_president_bush 17.81 ops/s
Mean Throughput percolator_with_content_president_bush 20.02 ops/s
Median Throughput percolator_with_content_president_bush 20.2 ops/s
Max Throughput percolator_with_content_president_bush 22.06 ops/s
Min Throughput percolator_with_content_saddam_hussein 48.7 ops/s
Mean Throughput percolator_with_content_saddam_hussein 48.86 ops/s
Median Throughput percolator_with_content_saddam_hussein 48.86 ops/s
Max Throughput percolator_with_content_saddam_hussein 49.01 ops/s
Min Throughput percolator_with_content_hurricane_katrina 49.33 ops/s
Mean Throughput percolator_with_content_hurricane_katrina 49.42 ops/s
Median Throughput percolator_with_content_hurricane_katrina 49.42 ops/s
Max Throughput percolator_with_content_hurricane_katrina 49.51 ops/s
Min Throughput percolator_with_content_google 9.09 ops/s
Mean Throughput percolator_with_content_google 9.24 ops/s
Median Throughput percolator_with_content_google 9.23 ops/s
Max Throughput percolator_with_content_google 9.42 ops/s
Min Throughput percolator_no_score_with_content_google 97.59 ops/s
Mean Throughput percolator_no_score_with_content_google 97.59 ops/s
Median Throughput percolator_no_score_with_content_google 97.59 ops/s
Max Throughput percolator_no_score_with_content_google 97.59 ops/s
Min Throughput percolator_with_highlighting 48.85 ops/s
Mean Throughput percolator_with_highlighting 49 ops/s
Median Throughput percolator_with_highlighting 49 ops/s
Max Throughput percolator_with_highlighting 49.14 ops/s
Min Throughput percolator_with_content_ignore_me 0.08 ops/s
Mean Throughput percolator_with_content_ignore_me 0.08 ops/s
Median Throughput percolator_with_content_ignore_me 0.08 ops/s
Max Throughput percolator_with_content_ignore_me 0.08 ops/s
Min Throughput percolator_no_score_with_content_ignore_me 15.03 ops/s
Mean Throughput percolator_no_score_with_content_ignore_me 15.04 ops/s
Median Throughput percolator_no_score_with_content_ignore_me 15.04 ops/s
Max Throughput percolator_no_score_with_content_ignore_me 15.06 ops/s

シャードを確認

percolatorトラックで使用するqueriesインデクスのみ抜粋しました。
ドキュメント数は200万で、1つのシャードに格納されています。

[ec2-user@ip-172-31-1-200 ~]$ curl -k https://elastic:elastic@localhost:9200/_cat/shards?v
index            shard prirep state      docs   store ip           node
queries          0     p      STARTED 2000000 114.4mb 172.31.1.200 ip-172-31-1-200.ec2.internal

vmstatコマンドを停止

ノード1で実行中のvmstatコマンドを停止します。

構成2のベンチマーク手順: 2ノード/2シャード/レプリカなし

Elasticsearchを再起動

ノード1とノード2で下記コマンドを実行します。

sudo systemctl restart elasticsearch

vmstatコマンドで、リソース使用量を計測

15秒間隔で、CPU、Memory、Disk I/Oを計測します。

  • ノード1
$ vmstat 15 |
  awk '{print strftime("%Y-%m-%d %H:%M:%S"), $0; fflush()}' |
  tee -a vmstat_node1_n2s2r0.log
  • ノード2
$ vmstat 15 |
  awk '{print strftime("%Y-%m-%d %H:%M:%S"), $0; fflush()}' |
  tee -a vmstat_node2_n2s2r0.log

ノード1で、Rallyベンチマーク実行

  • トラック: percolatorを使用
  • ターゲットホストはノード1、ノード2: --target-hosts=node1:9200,node2:9200
  • シャード数は2: number_of_shards:2
$ esrally race --track=percolator --pipeline=benchmark-only
  --track-params="number_of_shards:2,number_of_replicas:0" --target-hosts=node1:9200,node2:9200
  --client-options="timeout:60,use_ssl:true,verify_certs:false,basic_auth_user:'elastic',basic_auth_password:'xxxxxx'"
  --kill-running-processes --report-file=result_n2s2r0.md
  • ベンチマーク結果(Throughput(秒間処理量)を抜粋)
Metric Task Value Unit
Min Throughput index 10623.1 docs/s
Mean Throughput index 22417.1 docs/s
Median Throughput index 22907.3 docs/s
Max Throughput index 33243.5 docs/s
Min Throughput percolator_with_content_president_bush 20.73 ops/s
Mean Throughput percolator_with_content_president_bush 23.51 ops/s
Median Throughput percolator_with_content_president_bush 23.79 ops/s
Max Throughput percolator_with_content_president_bush 25.99 ops/s
Min Throughput percolator_with_content_saddam_hussein 48.8 ops/s
Mean Throughput percolator_with_content_saddam_hussein 48.96 ops/s
Median Throughput percolator_with_content_saddam_hussein 48.96 ops/s
Max Throughput percolator_with_content_saddam_hussein 49.11 ops/s
Min Throughput percolator_with_content_hurricane_katrina 49.6 ops/s
Mean Throughput percolator_with_content_hurricane_katrina 49.66 ops/s
Median Throughput percolator_with_content_hurricane_katrina 49.66 ops/s
Max Throughput percolator_with_content_hurricane_katrina 49.71 ops/s
Min Throughput percolator_with_content_google 17.09 ops/s
Mean Throughput percolator_with_content_google 17.51 ops/s
Median Throughput percolator_with_content_google 17.57 ops/s
Max Throughput percolator_with_content_google 17.76 ops/s
Min Throughput percolator_no_score_with_content_google 56.89 ops/s
Mean Throughput percolator_no_score_with_content_google 56.89 ops/s
Median Throughput percolator_no_score_with_content_google 56.89 ops/s
Max Throughput percolator_no_score_with_content_google 56.89 ops/s
Min Throughput percolator_with_highlighting 47.76 ops/s
Mean Throughput percolator_with_highlighting 48.04 ops/s
Median Throughput percolator_with_highlighting 48.04 ops/s
Max Throughput percolator_with_highlighting 48.32 ops/s
Min Throughput percolator_with_content_ignore_me 0.08 ops/s
Mean Throughput percolator_with_content_ignore_me 0.08 ops/s
Median Throughput percolator_with_content_ignore_me 0.08 ops/s
Max Throughput percolator_with_content_ignore_me 0.09 ops/s
Min Throughput percolator_no_score_with_content_ignore_me 15.01 ops/s
Mean Throughput percolator_no_score_with_content_ignore_me 15.01 ops/s
Median Throughput percolator_no_score_with_content_ignore_me 15.01 ops/s
Max Throughput percolator_no_score_with_content_ignore_me 15.02 ops/s

クラスタの状態確認

$ curl -k https://elastic:elastic@localhost:9200/_cluster/health?pretty=true
{
  "cluster_name" : "mycluster",
  "status" : "green",
  "timed_out" : false,
  "number_of_nodes" : 2,
  "number_of_data_nodes" : 2,
  "active_primary_shards" : 3,
  "active_shards" : 5,
  "relocating_shards" : 0,
  "initializing_shards" : 0,
  "unassigned_shards" : 0,
  "delayed_unassigned_shards" : 0,
  "number_of_pending_tasks" : 0,
  "number_of_in_flight_fetch" : 0,
  "task_max_waiting_in_queue_millis" : 0,
  "active_shards_percent_as_number" : 100.0
}

クラスタのノード確認

$ curl -k https://elastic:elastic@localhost:9200/_cat/nodes?v
ip           heap.percent ram.percent cpu load_1m load_5m load_15m node.role   master name
172.31.1.200           69          85  50    1.01    0.99     0.67 cdfhilmrstw -      ip-172-31-1-200.ec2.internal
172.31.6.170           11          91   3    0.00    0.02     0.04 cdfhilmrstw *      ip-172-31-6-170.ec2.internal

シャードを確認

percolatorトラックで使用するqueriesインデクスのみ抜粋しています。
ドキュメント数は変わらず200万件、二つのシャードに均等に分散配置されています。

$ curl -k https://elastic:elastic@localhost:9200/_cat/shards?v
index            shard prirep state      docs   store ip           node
queries          0     p      STARTED  999798 57.2mb 172.31.1.200 ip-172-31-1-200.ec2.internal
queries          1     p      STARTED 1000202 57.9mb 172.31.6.170 ip-172-31-6-170.ec2.internal

vmstatコマンドを停止

二つのノードで実行中のvmstatコマンドを停止します。

二つの構成の性能を比較

  • RallyベンチマークのレースIDを確認します

二つの構成に対して実施したベンチマークのレースIDを控えておきます。

$ esrally list races

Recent races:

Race ID                               Race Timestamp    Track       Challenge            Car       ES Version    Revision                                  Rally Version    Track Revision    Team Revision    User Tags
------------------------------------  ----------------  ----------  -------------------  --------  ------------  ----------------------------------------  ---------------  ----------------  ---------------  -----------
29a78535-db7b-4d98-8f3e-aa67c674ed40  20230208T031833Z  percolator  append-no-conflicts  external  8.6.1         180c9830da956993e59e2cd70eb32b5e383ea42c  2.7.0            b2f887a
a0822ef8-007f-4b18-9fa1-d70d26d17d77  20230208T022705Z  percolator  append-no-conflicts  external  8.6.1         180c9830da956993e59e2cd70eb32b5e383ea42c  2.7.0            b2f887a
  • Rallyのcompareコマンドを使って、二つのレース結果を比較します
$ esrally compare --baseline={比較元となるraceid} --contender={比較先となるraceid} --report-file={結果レポート}

$ esrally compare --baseline=a0822ef8-007f-4b18-9fa1-d70d26d17d77 --contender=29a78535-db7b-4d98-8f3e-aa67c674ed40 --report-file=compare_n1s1r0_n2s2r0.md

比較結果から、秒間処理量を示すThroughputのみ抜粋します。

Metric Task Baseline Contender Diff Unit Diff %
Min Throughput index 7796.37 10623.2 2826.78 docs/s +36.26%
Mean Throughput index 18240.7 22417.1 4176.4 docs/s +22.90%
Median Throughput index 18730.3 22907.3 4176.98 docs/s +22.30%
Max Throughput index 27302.9 33243.5 5940.63 docs/s +21.76%
Min Throughput percolator_with_content_president_bush 17.8078 20.7333 2.92549 ops/s +16.43%
Mean Throughput percolator_with_content_president_bush 20.0201 23.5053 3.48526 ops/s +17.41%
Median Throughput percolator_with_content_president_bush 20.1961 23.7918 3.5957 ops/s +17.80%
Max Throughput percolator_with_content_president_bush 22.0563 25.9909 3.93459 ops/s +17.84%
Min Throughput percolator_with_content_saddam_hussein 48.7043 48.7985 0.09421 ops/s +0.19%
Mean Throughput percolator_with_content_saddam_hussein 48.857 48.9555 0.09847 ops/s +0.20%
Median Throughput percolator_with_content_saddam_hussein 48.857 48.9555 0.09847 ops/s +0.20%
Max Throughput percolator_with_content_saddam_hussein 49.0096 49.1124 0.10273 ops/s +0.21%
Min Throughput percolator_with_content_hurricane_katrina 49.3263 49.6039 0.27763 ops/s +0.56%
Mean Throughput percolator_with_content_hurricane_katrina 49.4193 49.6567 0.23738 ops/s +0.48%
Median Throughput percolator_with_content_hurricane_katrina 49.4193 49.6567 0.23738 ops/s +0.48%
Max Throughput percolator_with_content_hurricane_katrina 49.5123 49.7094 0.19712 ops/s +0.40%
Min Throughput percolator_with_content_google 9.09016 17.0904 8.00021 ops/s +88.01%
Mean Throughput percolator_with_content_google 9.24156 17.5053 8.26378 ops/s +89.42%
Median Throughput percolator_with_content_google 9.2259 17.5677 8.34181 ops/s +90.42%
Max Throughput percolator_with_content_google 9.42384 17.7616 8.33776 ops/s +88.48%
Min Throughput percolator_no_score_with_content_google 97.5881 56.8924 -40.6957 ops/s -41.70%
Mean Throughput percolator_no_score_with_content_google 97.5881 56.8924 -40.6957 ops/s -41.70%
Median Throughput percolator_no_score_with_content_google 97.5881 56.8924 -40.6957 ops/s -41.70%
Max Throughput percolator_no_score_with_content_google 97.5881 56.8924 -40.6957 ops/s -41.70%
Min Throughput percolator_with_highlighting 48.8527 47.7591 -1.09362 ops/s -2.24%
Mean Throughput percolator_with_highlighting 48.9988 48.0386 -0.96017 ops/s -1.96%
Median Throughput percolator_with_highlighting 48.9988 48.0386 -0.96017 ops/s -1.96%
Max Throughput percolator_with_highlighting 49.1448 48.3181 -0.82672 ops/s -1.68%
Min Throughput percolator_with_content_ignore_me 0.0806263 0.0836467 0.00302 ops/s +3.75%
Mean Throughput percolator_with_content_ignore_me 0.081156 0.084154 0.003 ops/s +3.69%
Median Throughput percolator_with_content_ignore_me 0.0812006 0.0839049 0.0027 ops/s +3.33%
Max Throughput percolator_with_content_ignore_me 0.081277 0.0865769 0.0053 ops/s +6.52%
Min Throughput percolator_no_score_with_content_ignore_me 15.0302 15.0076 -0.02258 ops/s -0.15%
Mean Throughput percolator_no_score_with_content_ignore_me 15.0413 15.0108 -0.03047 ops/s -0.20%
Median Throughput percolator_no_score_with_content_ignore_me 15.0375 15.0113 -0.02626 ops/s -0.17%
Max Throughput percolator_no_score_with_content_ignore_me 15.0569 15.0155 -0.04144 ops/s -0.28%

考察

  • インデクシングのパフォーマンス
    • 30%ほど向上が見られました
  • 検索のパフォーマンス
    • ほとんどのケースにおいて向上が見られました
      • 特に、percolator_with_content_googleが顕著で、90%ほど性能アップしました
    • 気になるのが、percolator_no_score_with_content_googleで、40%ほど性能が落ちています(調査予定で宿題とさせてください)。
  • vmstatのシステムリソースの計測結果
    • 2ノード構成でCPUとDisk I/Oが分散されていることが確認できます
構成 CPU使用率(peak) Memory使用率(peak) Disk I/O(インデクシング時のbo値)
構成1(1ノード/1シャード) 50%(ノード1、1コアを占有) 70%(ノード1) 6000(ノード1)
構成2(2ノード/2シャード) 30%(ノード1、ノード2それぞれ) 60%(ノード1、ノード2それぞれ) 3000(ノード1、ノード2それぞれ)

おわりに

Elasticsearchクラスタのノード数/シャード数による性能比較を行いました。
次回は、レプリカ数による性能比較検証を実施予定です。
お楽しみに。

3
2
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
3
2

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
