日記；回すだけⅣ ⑥ ラズパイ＋EPOS4、C++でプログラミング＜オブジェクト・ディクショナリを読み出す＞

Last updated at Posted at 2022-06-06

　SDOでオブジェクト・ディクショナリの項目を読み出すプログラムを作ります。

NMTとStatus Machineはどこで使われているのか

　EPOS Command Library Documentationの中に、NMT関連の関数を探します。一つ見つかりました。

  • VCS_SendNMTService
状態 パラメタ 内容
　Start remote node 　　 1 　　 NCS_START_REMOTE_NODE
　Stop remote node 　 　 2 　　 NCS_STOP_REMOTE_NODE
　Enter pre-operational 128 　 NCS_ENTER_PRE_OPERATIONAL
　Reset node 　　　　　　 129 　 NCS_RESET_NODE
　Reset communication 　 130 　 NCS_RESET_COMMUNICATION

　サンプル・プログラムHelloEposCmdで検索しましたが、使われていないようです。

　Status Machine関連の関数を探します。

  • VCS_ResetDevice
  • VCS_SetState
状態 パラメタ 内容
Get/Set Disable State 0x0000 ST_DISABLED
Get/Set Enable State 0x0001 ST_ENABLED
Get/Set Quickstop State 0x0002 ST_QUICKSTOP
Get Fault State 0x0003 ST_FAULT
  • VCS_SetEnableState
  • VCS_SetDisableState
  • VCS_SetQuickStopState
  • VCS_ClearFault
  • VCS_GetState
  • VCS_GetEnableState
  • VCS_GetDisableState
  • VCS_GetQuickStopState
  • VCS_GetFaultState

　サンプル・プログラムHelloEposCmdで検索すると、次の関数が使われていることがわかりました。

VCS_SetEnableState
VCS_SetDisableState
VCS_ClearFault
VCS_GetEnableState
VCS_GetFaultState

プログラムの実行

　worksディレクトリで作業をしています。USBケーブルは2本とも抜いておきます。

cd works
ls

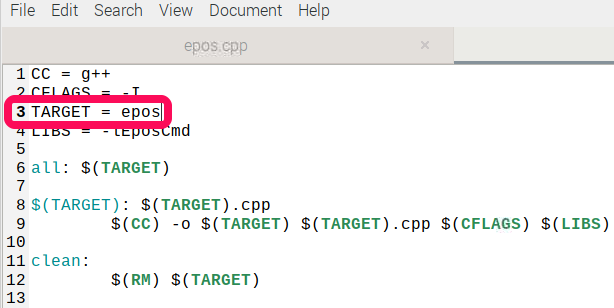

　includeするのはDefinitions.hです。VCS_xxx関数が初期化されています。プログラム名をepos.cppにしました。makeするためのMakefileをテキスト・エディタで編集します。TRAGETのところをTARGET = eposに変更します。


　makeし、./eposで実行します。

2022-06-05 (13).png

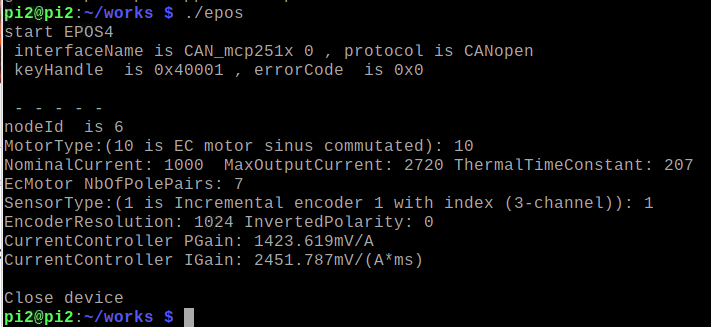

　epos.cppのnodeIdを6に変更し、make、./eposで実行します。

2022-06-05 (15).png

　最後の2行のPI制御の値が微妙に異なっています。モータの特性の違いかもしれません。

プログラム①

　VCS_OpenDevice()を起動してエラーがなかった時点で、NMTはInitialization状態からPre-operational状態をへて、Operational状態に移行していると思われます。しかし、ライブラリの中に、NMT状態を表示する関数が見つかっていません。
　SDOで読み出すとき、Pre-operational状態でもできたと思いますが、確認はできていません。
　コメントアウトしていますが、VCS_SendNMTService()のRESET_COMMUNICATIONは、CANバスでほかのデバイスが起こしたエラーなどをリセットします。このEPOS4が2台の構成では、そういう事態は起こらないかもしれません。
　Status Machineの状態も、Operation enabled状態になっているものと想像します。VCS_ClearFault()を念のために実行しています。このままだとOperation enabled状態に遷移していないと思いますが、SDOの読み出しはできています。
　読み出しが終わったら、VCS_SetQuickStopState()でSwitch on disabled状態に遷移させたうえで、最終処理のVCS_CloseDevice()を実行させています。VCS_CloseDevice()だけだと、EPOS4のLEDのエラー表示が止まらなかったことがあるためです。
　Status Machineの状態は、getXXXState()が充実しているので、今の状態を確認しながら何かを実行するというプログラミング・スタイルがベターだと言えます。

#include <stdlib.h>
#include <iostream>
#include "Definitions.h"

void* keyHandle = 0;
char* deviceName = (char*)"EPOS4";
char* protocolStackName = (char*)"CANopen";
char* interfaceName = (char*)"CAN_mcp251x 0";
char* portName = (char*)"CAN0";
uint32_t errorCode = 0;
uint32_t timeout = 0;
uint16_t nodeId = 6;
uint16_t MotorType = 0;
uint32_t NominalCurrent = 0;
uint32_t MaxOutputCurrent = 0;
uint16_t ThermalTimeConstant = 0;
uint8_t  NbOfPolePairs = 0;
uint16_t SensorType = 0;
uint32_t EncoderResolution = 0;
int32_t  InvertedPolarity = 0;
uint16_t EController = 1; // PI current controller
uint16_t EGain = 1;  // 1:Current controller P gain, 2:Current controller I gain
uint64_t Value = 0;

int main(){
    printf("start EPOS4\n");
    printf(" interfaceName is %s , protocol is %s\n", interfaceName,protocolStackName);

    keyHandle = VCS_OpenDevice(deviceName, protocolStackName, interfaceName, portName, &errorCode);
    printf(" keyHandle  is 0x%x , errorCode  is 0x%x\n", keyHandle,errorCode);

    //VCS_SendNMTService(keyHandle, nodeId, 130, &errorCode); // RESET_COMMUNICATION
    VCS_ClearFault(keyHandle, nodeId, &errorCode); // ClearFault

    printf("\n - - - - - \n");

    if (keyHandle!=0 && errorCode == 0) {

        VCS_Store(keyHandle, nodeId, &errorCode);
        printf("nodeId  is %d\n", nodeId);

        VCS_GetMotorType(keyHandle, nodeId, &MotorType, &errorCode);
        printf("MotorType:(10 is EC motor sinus commutated): %d\n", MotorType);

        VCS_GetDcMotorParameterEx(keyHandle, nodeId, &NominalCurrent, &MaxOutputCurrent, &ThermalTimeConstant, &errorCode);
        printf("NominalCurrent: %d  MaxOutputCurrent: %d ThermalTimeConstant: %d\n", NominalCurrent, MaxOutputCurrent, ThermalTimeConstant);

        VCS_GetEcMotorParameterEx(keyHandle, nodeId, &NominalCurrent, &MaxOutputCurrent, &ThermalTimeConstant, &NbOfPolePairs, &errorCode);
        printf("EcMotor NbOfPolePairs: %d\n", NbOfPolePairs);

        VCS_GetSensorType(keyHandle, nodeId, &SensorType, &errorCode);
        printf("SensorType:(1 is Incremental encoder 1 with index (3-channel)): %d\n", SensorType);

        VCS_GetIncEncoderParameter(keyHandle, nodeId, &EncoderResolution, &InvertedPolarity, &errorCode);
        printf("EncoderResolution: %d InvertedPolarity: %d\n", EncoderResolution, InvertedPolarity);

        VCS_GetControllerGain(keyHandle, nodeId, EController, 1, &Value, &errorCode);
        printf("CurrentController PGain: %.3fmV/A\n", Value / 1000.0);
        VCS_GetControllerGain(keyHandle, nodeId, EController, 2, &Value, &errorCode);
        printf("CurrentController IGain: %.3fmV/(A*ms)\n", Value / 1000.0);
    }

    VCS_SetQuickStopState(keyHandle, nodeId, &errorCode);  // Quick stop state
    //VCS_SendNMTService(keyHandle, nodeId, 130, &errorCode); // RESET_COMMUNICATION

    VCS_CloseDevice(keyHandle, &errorCode);
    printf("\nClose device\n");
}

プログラム②

　VCS_OpenDevice()の引数がchar*になっています。サンプル・プログラムHelloEposCmdのように、もともとの文字列をstring型にして、char*に変換する形に変更したプログラムです。

#include <stdlib.h>
#include <iostream>
#include "Definitions.h"
#include <string>
#include <cstring>
using namespace std;

void* keyHandle = 0;
string g_deviceName = "EPOS4";
string g_protocolStackName = "CANopen";
string g_interfaceName = "CAN_mcp251x 0";
string g_portName = "CAN0";
uint32_t errorCode = 0;
uint32_t timeout = 0;
uint16_t nodeId = 6;
uint16_t MotorType = 0;
uint32_t NominalCurrent = 0;
uint32_t MaxOutputCurrent = 0;
uint16_t ThermalTimeConstant = 0;
uint8_t  NbOfPolePairs = 0;
uint16_t SensorType = 0;
uint32_t EncoderResolution = 0;
int32_t  InvertedPolarity = 0;
uint16_t EController = 1; // PI current controller
uint16_t EGain = 1;  // 1:Current controller P gain, 2:Current controller I gain
uint64_t Value = 0;

int main(){
    printf("start EPOS4\n");

    char* pDeviceName = new char[255];  // メモリ確保
    char* pProtocolStackName = new char[255];
    char* pInterfaceName = new char[255];
    char* pPortName = new char[255];

    strcpy(pDeviceName, g_deviceName.c_str());  // コピー
    strcpy(pProtocolStackName, g_protocolStackName.c_str());
    strcpy(pInterfaceName, g_interfaceName.c_str());
    strcpy(pPortName, g_portName.c_str());

    printf(" interfaceName is %s , protocol is %s\n", pInterfaceName, pProtocolStackName);

    keyHandle = VCS_OpenDevice(pDeviceName, pProtocolStackName, pInterfaceName, pPortName, &errorCode);
    printf(" keyHandle  is 0x%x , errorCode  is 0x%x\n", keyHandle,errorCode);

    //VCS_SendNMTService(keyHandle, nodeId, 130, &errorCode); // RESET_COMMUNICATION
    VCS_ClearFault(keyHandle, nodeId, &errorCode); // ClearFault

    printf("\n - - - - - \n");

    if (keyHandle!=0 && errorCode == 0) {

        VCS_Store(keyHandle, nodeId, &errorCode);
        printf("nodeId  is %d\n", nodeId);

        VCS_GetMotorType(keyHandle, nodeId, &MotorType, &errorCode);
        printf("MotorType:(10 is EC motor sinus commutated): %d\n", MotorType);

        VCS_GetDcMotorParameterEx(keyHandle, nodeId, &NominalCurrent, &MaxOutputCurrent, &ThermalTimeConstant, &errorCode);
        printf("NominalCurrent: %d  MaxOutputCurrent: %d ThermalTimeConstant: %d\n", NominalCurrent, MaxOutputCurrent, ThermalTimeConstant);

        VCS_GetEcMotorParameterEx(keyHandle, nodeId, &NominalCurrent, &MaxOutputCurrent, &ThermalTimeConstant, &NbOfPolePairs, &errorCode);
        printf("EcMotor NbOfPolePairs: %d\n", NbOfPolePairs);

        VCS_GetSensorType(keyHandle, nodeId, &SensorType, &errorCode);
        printf("SensorType:(1 is Incremental encoder 1 with index (3-channel)): %d\n", SensorType);

        VCS_GetIncEncoderParameter(keyHandle, nodeId, &EncoderResolution, &InvertedPolarity, &errorCode);
        printf("EncoderResolution: %d InvertedPolarity: %d\n", EncoderResolution, InvertedPolarity);

        VCS_GetControllerGain(keyHandle, nodeId, EController, 1, &Value, &errorCode);
        printf("CurrentController PGain: %.3fmV/A\n", Value / 1000.0);
        VCS_GetControllerGain(keyHandle, nodeId, EController, 2, &Value, &errorCode);
        printf("CurrentController IGain: %.3fmV/(A*ms)\n", Value / 1000.0);
    }

    delete []pDeviceName;  // メモリ解放
    delete []pProtocolStackName;
    delete []pInterfaceName;
    delete []pPortName;

    VCS_SetQuickStopState(keyHandle, nodeId, &errorCode);  // Quick stop state
    //VCS_SendNMTService(keyHandle, nodeId, 130, &errorCode); // RESET_COMMUNICATION

    VCS_CloseDevice(keyHandle, &errorCode);
    printf("\nClose device\n");
}
