Dapr と Express と Spring Boot でマイクロサービスを構成する：Azure 編

Last updated at Posted at 2023-07-28

Dapr と Express と Spring Boot でマイクロサービスを構成する：Azure 編

こんにちは、@studio_meowtoon です。今回は、Azure Container Apps にて、Dapr と Express と Spring Boot を利用してマイクロサービスを構成する方法を紹介します。

目的

分散アプリケーションの為のランタイム Dapr の理解を深めます。

実現すること

Microsoft Azure Container Apps 環境にて、Dapr、Express、Spring Boot で構成する、シンプルなマイクロサービスを実装します。

こちらの記事の続きになります。

開発環境

  • Windows 11 Home 22H2 を使用しています。

WSL の Ubuntu を操作していきますので macOS の方も参考にして頂けます。

WSL (Microsoft Store アプリ版) ※ こちらの関連記事からインストール方法をご確認いただけます

> wsl --version
WSL バージョン: 1.0.3.0
カーネル バージョン: 5.15.79.1
WSLg バージョン: 1.0.47

Ubuntu ※ こちらの関連記事からインストール方法をご確認いただけます

$ lsb_release -a
No LSB modules are available.
Distributor ID: Ubuntu
Description:    Ubuntu 22.04.1 LTS
Release:        22.04

npm ※ こちらの関連記事からインストール方法をご確認いただけます

$ node -v
v19.8.1

$ npm -v
9.5.1

Java JDK ※ こちらの関連記事からインストール方法をご確認いただけます

$ java -version
openjdk version "11.0.18" 2023-01-17
OpenJDK Runtime Environment (build 11.0.18+10-post-Ubuntu-0ubuntu122.04)
OpenJDK 64-Bit Server VM (build 11.0.18+10-post-Ubuntu-0ubuntu122.04, mixed mode, sharing)

Maven ※ こちらの関連記事からインストール方法をご確認いただけます

$ mvn -version
Apache Maven 3.6.3
Maven home: /usr/share/maven
Java version: 11.0.18, vendor: Ubuntu, runtime: /usr/lib/jvm/java-11-openjdk-amd64

Docker ※ こちらの関連記事からインストール方法をご確認いただけます

$ docker --version
Docker version 23.0.1, build a5ee5b1

Dapr ※ こちらの関連記事からインストール方法をご確認いただけます

$ dapr --version
CLI version: 1.11.0
Runtime version: 1.11.2

Azure CLI ※ こちらの関連記事からインストール方法をご確認いただけます

$ az --version
azure-cli                         2.45.0
core                              2.45.0
telemetry                          1.0.8

※ この記事では基本的に Ubuntu のターミナルで操作を行います。

作成する Web アプリケーションの仕様

No エンドポイント HTTPメソッド MIME タイプ
1 /api/data GET application/json
説明を開きます。

/api/data というエンドポイントを実装するバックエンドサービスと、HTTP GET リクエストを送信して、JSON データを取得するフロントエンドのクライアントアプリを実装します。

バックエンドサービスを実装

前回の記事からご確認いただけます。

プロジェクトフォルダに移動

プロジェクトフォルダに移動します。
※ ~/tmp/hello-spring-dapr をプロジェクトフォルダとします。

$ cd ~/tmp/hello-spring-dapr

Java アプリをビルド

Java アプリをビルドします。

$ mvn clean package

ここまでの手順で、target/app.jar Java アプリが作成されました。

コンテナイメージをビルド

コンテナイメージをビルドします。

$ docker build -t app-hello-spring-boot .

コンテナイメージを Docker Hub にプッシュ

こちらの関連記事で手順がご確認いただけます。

Docker Hub にログインします。

$ docker login
Login Succeeded

コンテナイメージにタグを付けます。

$USER の部分はご自身のコンテナリポジトリに読み替えて下さい。

$ docker tag app-hello-spring-boot $USER/app-hello-spring-boot:latest

Docker Hub にコンテナイメージをプュシュします。

$ docker push $USER/app-hello-spring-boot:latest

ここまでの手順で、Docker Hub に Spring Boot アプリのコンテナイメージを公開することができました。

フロントエンドアプリを実装

Azure Container Apps の構成ではフロントエンドアプリの React コンテナからバックエンドサービスの Spring Boot コンテナに直接 Dapr API を通してアクセスすることはできません。代わりにこの記事ではサーバーサイドで動作する Express を使用してフロントエンドアプリを実装します。

プロジェクトフォルダの作成

プロジェクトフォルダに移動します。
※ ~/tmp/hello-express をプロジェクトフォルダとします。

$ mkdir -p ~/tmp/hello-express
$ cd ~/tmp/hello-express

JS ファイルの作成

server.js JS ファイルを作成します。

$ mkdir -p src
$ vim src/server.js

ファイルの内容

src/server.js
import express from 'express';
import fetch from 'node-fetch';

const app = express();
const port = 3000;

const fetchData = async () => {
    try {
        const response = await fetch('http://localhost:3500/v1.0/invoke/app-hello-spring/method/api/data');
        const data = await response.json();
        return data;
    } catch (error) {
        console.error('データの取得中にエラーが発生しました:', error);
        throw error;
    }
};

app.get('/', async (req, res) => {
    try {
        res.send(`
            <!DOCTYPE html>
            <html>
                <head>
                <title>Hello Express</title>
                </head>
                <body>
                <div id="message"><h2>Loading...</h2></div>
                <button id="fetchButton" onclick="fetchData()">データを取得</button>
                <script>
                    const messageDiv = document.getElementById('message');
                    const fetchButton = document.getElementById('fetchButton');
                    const fetchData = () => {
                    fetch('/api/data')
                        .then(response => response.json())
                        .then(data => {
                        messageDiv.innerHTML = '<h1>' + data.message + '</h1>';
                        fetchButton.style.display = 'none';
                        })
                        .catch(error => {
                        console.error('Error fetching data:', error);
                        });
                    };
                </script>
                </body>
            </html>
        `);
    } catch (error) {
        console.error('エラーが発生しました:', error);
        res.status(500).send('エラーが発生しました');
    }
});

app.get('/api/data', async (req, res) => {
    try {
        const data = await fetchData();
        res.json(data);
    } catch (error) {
        console.error('データの取得中にエラーが発生しました:', error);
        res.status(500).json({ error: 'データの取得中にエラーが発生しました' });
    }
});

app.listen(port, () => {
    console.log(`サーバーは http://localhost:${port} で実行されています`);
});

webpack 設定の作成

webpack.config.js ファイルを作成します。

$ vim webpack.config.js

ファイルの内容

webpack.config.js
const path = require('path');

module.exports = {
  mode: 'development',
  target: 'node',
  entry: './src/server.js',
  output: {
    path: path.resolve(__dirname, 'build'),
    filename: 'server.bundle.js',
  },
  module: {
    rules: [
      {
        test: /\.(js|jsx)$/,
        exclude: /node_modules/,
        use: {
          loader: 'babel-loader',
          options: {
            presets: ['@babel/preset-env'],
          },
        },
      },
    ],
  },
};

プロジェクトの初期化

プロジェクトの初期化を行います。

$ npm init -y

package.json を修正します。

$ vim package.json

ファイルの内容

package.json
{
  "name": "hello-express",
  "version": "1.0.0",
  "description": "",
  "main": "webpack.config.js",
  "scripts": {
    "start": "node build/server.bundle.js",
    "build": "webpack"
  },
  "keywords": [],
  "author": "",
  "license": "ISC"
}

ライブラリをインストールします。

$ npm install express node-fetch --save
$ npm install babel-loader @babel/core @babel/preset-env \
    webpack webpack-cli --save-dev

ローカルでビルド・実行してエラーが出ないか確認します。

$ npm run build
$ npm start

コンテナイメージをビルド

Dockerfile を作成します。

$ vim Dockerfile

ファイルの内容

Dockerfile
FROM node:lts-alpine as build-env

WORKDIR /app

COPY package.json package-lock.json /app/
COPY src /app/src
COPY webpack.config.js /app/

RUN npm install
RUN npm run build

FROM node:lts-alpine

WORKDIR /app

COPY --from=build-env /app/build /app/build

RUN npm install express

EXPOSE 3000

CMD ["node", "build/server.bundle.js"]

コンテナイメージをビルドします。

$ docker build -t app-hello-express .

コンテナイメージを確認します。

$ docker images | grep app-hello-express
app-hello-express                 latest    58d8acb77435   21 minutes ago   184MB

コンテナイメージを Docker Hub にプッシュ

コンテナイメージにタグを付けます。

$USER の部分はご自身のコンテナリポジトリに読み替えて下さい。

$ docker tag app-hello-express $USER/app-hello-express:latest

Docker Hub にコンテナイメージをプュシュします。

$ docker push $USER/app-hello-express:latest

ここまでの手順で、Docker Hub に Express アプリのコンテナイメージを公開することができました。

Azure 環境へのデプロイ

シェル変数の作成

シェル変数として、Ubuntu に以下の値を作成します。

location_name=japaneast
resource_group_name=rg-hello
containerapp_env_name=cae-hello

Azure 環境にサインイン

こちらの関連記事からご確認いただけます。

Azure CLI でログインします。

$ az login

Azure 環境の作成

リソースグループ

リソースグループを作成します。

Microsoft.Resources/resourceGroups
$ az group create \
    --name $resource_group_name \
    --location $location_name

コンテナ アプリ環境

コンテナ アプリ環境を作成します。
※ Kubernetes 基盤の環境がベースとなっているので少し時間がかかります。

Microsoft.App/managedEnvironments
$ az containerapp env create \
    --resource-group $resource_group_name \
    --name $containerapp_env_name \
    --location $location_name

Azure Portal での表示

ここまでの手順で、Azure に Container Apps 環境を作成することができました。

バックエンドサービスをデプロイ

プロジェクトフォルダに移動

プロジェクトフォルダに移動します。

$ cd ~/tmp/hello-spring-dapr

シェル変数の作成

シェル変数として、Ubuntu に以下の値を作成します。状況により、コンテナ アプリの名前を変える必要があります。

resource_group_name=rg-hello
containerapp_env_name=cae-hello
containerapp_name=ca-hello-spring-boot
container_image_name=app-hello-spring-boot:latest

コンテナ アプリ

コンテナ アプリの作成とデプロイを行います。

Microsoft.App/containerApps
$ az containerapp create \
    --resource-group $resource_group_name \
    --environment $containerapp_env_name \
    --name $containerapp_name \
    --image $USER/$container_image_name \
    --target-port 8080 \
    --ingress 'external' \
    --min-replicas 1 \
    --enable-dapr true \
    --dapr-app-id app-hello-spring \
    --dapr-app-port 8080 \
    --dapr-app-protocol http

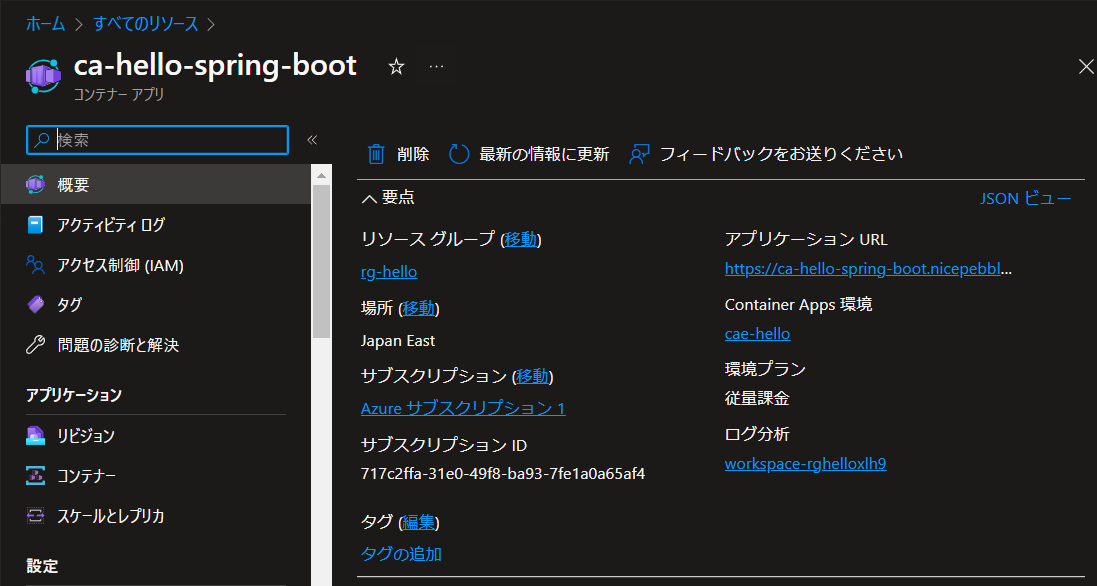

Azure Portal での表示

コンテナに接続

バックエンドサービスの Dapr が有効になっているか確認します。

Container Apps のデフォルト構成では、Dapar API はクラウド環境の外部に公開されていません。

コンテナ アプリに接続します。

$ az containerapp exec \
    --resource-group $resource_group_name \
    --name $containerapp_name

コンテナ アプリに curl をインストールします。
※ コンテナから出るときは ctrl + D を押します。

# apk update
# apk add curl
# curl --version
curl 8.0.1 (x86_64-alpine-linux-musl) libcurl/8.0.1 OpenSSL/1.1.1k zlib/1.2.11 brotli/1.0.9 nghttp2/1.43.0

コンテナ アプリから Dapr API をリクエストして確認します。

# curl http://localhost:3500/v1.0/invoke/app-hello-spring/method/api/data -w '\n'

出力

{"message":"Hello World!"}

ここまでの手順で、Container Apps に、Dapr サイドカーを有効にしたバックエンドサービスをデプロイすることができました。

フロントエンドアプリをデプロイ

プロジェクトフォルダに移動

プロジェクトフォルダに移動します。

$ cd ~/tmp/hello-express

シェル変数の作成

シェル変数として、Ubuntu に以下の値を作成します。状況により、コンテナ アプリの名前を変える必要があります。

resource_group_name=rg-hello
containerapp_env_name=cae-hello
containerapp_name=ca-hello-express
container_image_name=app-hello-express:latest

コンテナ アプリ

コンテナ アプリの作成とデプロイを行います。

Microsoft.App/containerApps
$ az containerapp create \
    --resource-group $resource_group_name \
    --environment $containerapp_env_name \
    --name $containerapp_name \
    --image $USER/$container_image_name \
    --target-port 3000 \
    --ingress 'external' \
    --min-replicas 1 \
    --enable-dapr true \
    --dapr-app-protocol http

Container Apps で構成する場合、フロントエンドアプリのコンテナでも Dapr サイドカーの設定が必須です。

コンテナ アプリを削除する場合は以下のコマンドを実行します。

$ az containerapp delete \
    --resource-group $resource_group_name \
    --name $containerapp_name

Azure Portal での表示

コンテナ動作の確認

コンテナ アプリの FQDN を Ubuntu のシェル変数 containerapp_fqdn に取得します。

$ containerapp_fqdn=$(az containerapp show \
    --resource-group $resource_group_name \
    --name $containerapp_name \
    --query 'properties.configuration.ingress.fqdn' \
    --output tsv)

コマンドから Web ブラウザを立ち上げます。

$ sudo apt update
$ sudo apt install wslu
$ wslview https://$containerapp_fqdn/

フロントエンドアプリからバックエンドサービスのデータを取得します。

ここまでの手順で、フロントエンドアプリ、バックエンドサービスのそれぞれの Dapr サイドカーを通して連携動作させることができました。

まとめ

  • Dapr、Express、Spring Boot で構成する、シンプルなマイクロサービスを実装することが出来ました。
  • この記事の例ではまだ Spring Boot 側のアプリに Dapr への依存関係はありません。
  • 今後さらに Spring Boot から Dapr クライアントオブジェクトを操作する方法を学ぶ必要があります。

どうでしたか？ WSL Ubuntu で Dapr を使用したマイクロサービス開発環境が手軽に構築できます。ぜひお試しください。今後も Ubuntu の開発環境などを紹介していきますので、ぜひお楽しみにしてください。

参考資料
