【Meta Quest】XR Interaction Toolkitのサンプルから理解する"手に追従するUI"

アドカレ

KENTOのひとりアドカレ15日目の記事です。
https://qiita.com/advent-calendar/2025/kento

環境情報

ツール/SDK	バージョン
Unity	6000.0.62f1
Meta XR Core SDK	81.0.0
Open XR Plugin	1.16.0
XR Interaction Toolkit	3.0.9
XR Hands	1.7.1

事前準備は以下の通りです。

• 【Meta Quest】しばらく触ってないうちにMeta XR SDKがOpenXRベースになっていたので改めて整理
• 【Meta Quest】XR Interaction Toolkitを導入する

デモ

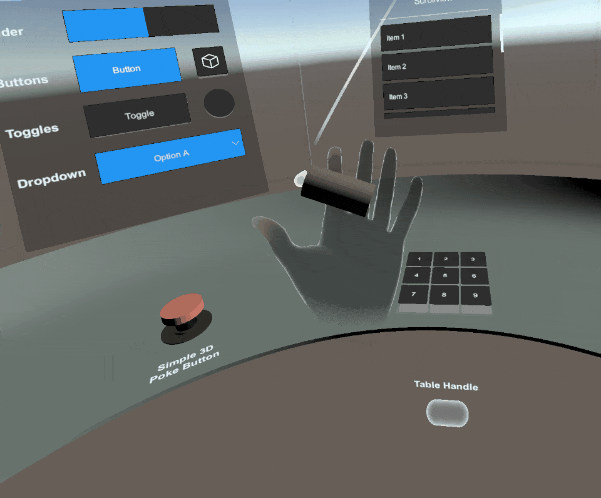

以下のような手に追従して操作可能なUIについてみていきます。

仕組み

以下にサンプルのPrefabがあるので見ていきます。
Assets/Samples/XR Interaction Toolkit/3.0.9/Hands Interaction Demo/HandsDemoSceneAssets/Prefabs/UI/ButtonHandMenu.prefab

挙動はHandMenuというコンポーネントが一元管理しています。

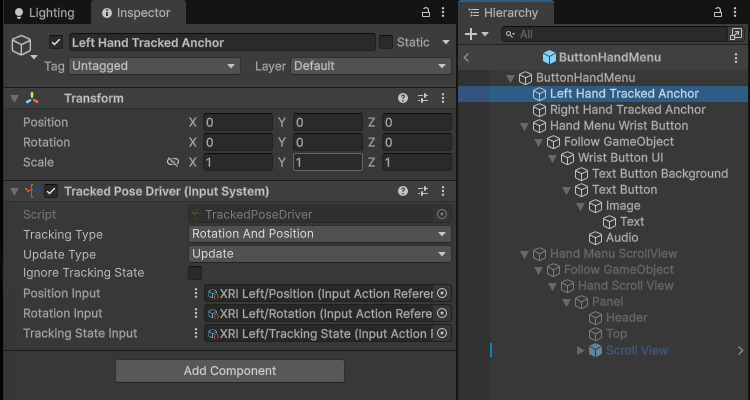

手のひらの向きに合わせたアクティブ制御のためにPalmAnchorがアタッチされており、TrackedPoseDriverで手に追従するように設定されています。

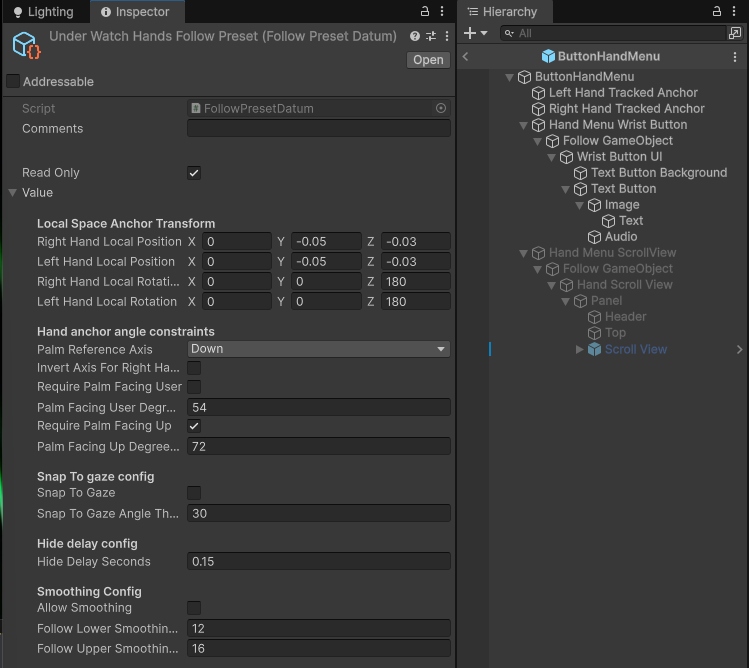

FollowPresetにターゲットとなるUIの細かい表示位置や設定を逃がすような設計です。

ジェスチャー認識と組み合わせる

HandMenuでは手のひらの向きを見てUIのアクティブ制御をしているため、手をグーにしようがチョキにしようが、UIが表示されるようになっています。

前回記事で紹介したジェスチャー機能と組み合わせて、手を開いているときのみUIが表示されるように改修していきます。

参考リンク：【Meta Quest】XR Handsのジェスチャー機能でカスタムしたジェスチャーを利用する

700行以上ある結構大きなクラスなので、まずは既存コードからUIのアクティブ制御を分離していきます。

まずはUIのアクティブ制御を利用する側のコードです。

using Unity.XR.CoreUtils;
using UnityEngine;
using UnityEngine.XR.Interaction.Toolkit.Utilities;
using UnityEngine.XR.Interaction.Toolkit.Utilities.Tweenables.Primitives;
using UnityEngine.XR.Interaction.Toolkit.Utilities.Tweenables.SmartTweenableVariables;

public class CustomHandUI : MonoBehaviour
{
    [SerializeField] private GameObject _targetUI;
    [SerializeField] private ActivateHandUI _activator;
    [SerializeField] private CustomHandUIHandedness _menuHandedness = CustomHandUIHandedness.Either;
    [SerializeField] private float _minFollowDistance = 0.005f;
    [SerializeField] private float _maxFollowDistance = 0.03f;
    [SerializeField] private float _minToMaxDelaySeconds = 1f;

#pragma warning disable CS0618
    private readonly SmartFollowVector3TweenableVariable _handAnchorSmartFollow = new ();
    private readonly QuaternionTweenableVariable _rotTweenFollow = new ();
#pragma warning restore CS0618

    private Transform _lastValidCameraTransform;
    private Transform _lastValidPalmAnchor;
    private Transform _lastValidPalmAnchorOffset;
    private float _lastValidTrackingTime;
    private bool _isVisible;
    private bool _lastIsRightHand;

    /// <summary>
    /// どちらの手にメニューを表示するかの設定。
    /// </summary>
    public enum CustomHandUIHandedness
    {
        None,
        Left,
        Right,
        Either,
    }

    private void Awake()
    {
        _handAnchorSmartFollow.minDistanceAllowed = _minFollowDistance;
        _handAnchorSmartFollow.maxDistanceAllowed = _maxFollowDistance;
        _handAnchorSmartFollow.minToMaxDelaySeconds = _minToMaxDelaySeconds;
    }

    private void Start()
    {
        _targetUI.SetActive(false);
    }

    private void OnEnable()
    {
        var target = _targetUI.transform;
        _handAnchorSmartFollow.Value = target.position;
        _handAnchorSmartFollow.Subscribe(pos => target.position = pos);

        _rotTweenFollow.Value = target.rotation;
        _rotTweenFollow.Subscribe(rot => target.rotation = rot);

        Hide();
    }

    private void OnDestroy()
    {
        _handAnchorSmartFollow.Dispose();
    }

    private void OnValidate()
    {
        _handAnchorSmartFollow.minDistanceAllowed = _minFollowDistance;
        _handAnchorSmartFollow.maxDistanceAllowed = _maxFollowDistance;
        _handAnchorSmartFollow.minToMaxDelaySeconds = _minToMaxDelaySeconds;
    }

    private void Show()
    {
        if (_isVisible) return;

        _isVisible = true;
        _targetUI.SetActive(true);
    }

    private void Hide()
    {
        if (!_isVisible) return;

        _isVisible = false;
        _targetUI.SetActive(false);
    }

    private void LateUpdate()
    {
        var currentPreset = _activator.CurrentPreset;
        var showMenu = _activator.TryGetTrackedAnchors(
            _menuHandedness,
            out var isRightHand,
            out var cameraTransform,
            out var palmAnchor,
            out var palmAnchorOffset);

        if (showMenu)
        {
            _lastValidCameraTransform = cameraTransform;
            _lastValidPalmAnchor = palmAnchor;
            _lastValidPalmAnchorOffset = palmAnchorOffset;
            _lastValidTrackingTime = Time.unscaledTime;
            _lastIsRightHand = isRightHand;
            Show();
        }
        else
        {
            var timeSinceLastValidTracking = Time.unscaledTime - _lastValidTrackingTime;
            if (timeSinceLastValidTracking > currentPreset.hideDelaySeconds)
            {
                Hide();
            }

            if (!_lastValidCameraTransform || !_lastValidPalmAnchor || !_lastValidPalmAnchorOffset) return;
        }

        if (!_isVisible) return;

        var gazeToObject = (_lastValidPalmAnchorOffset.position - _lastValidCameraTransform.position).normalized;
        var palmAnchorOffsetPose = _lastValidPalmAnchorOffset.GetWorldPose();
        var targetPos = palmAnchorOffsetPose.position;
        var targetRot = palmAnchorOffsetPose.rotation;

        var referenceAxis = currentPreset.GetReferenceAxisForTrackingAnchor(_lastValidPalmAnchor, _lastIsRightHand);
        var objectToGaze = -gazeToObject;

        if (currentPreset.snapToGaze && Vector3.Dot(referenceAxis, objectToGaze) > currentPreset.snapToGazeDotThreshold)
        {
            var referenceUpDirection = Vector3.up;
            BurstMathUtility.OrthogonalLookRotation(gazeToObject, referenceUpDirection, out targetRot);
        }

        _handAnchorSmartFollow.target = targetPos;
        _rotTweenFollow.target = targetRot;

        if (currentPreset.allowSmoothing)
        {
            _handAnchorSmartFollow.HandleSmartTween(Time.deltaTime, currentPreset.followLowerSmoothingValue,
                currentPreset.followUpperSmoothingValue);
            _rotTweenFollow.HandleTween(Time.deltaTime * currentPreset.followLowerSmoothingValue);
        }
        else
        {
            _handAnchorSmartFollow.HandleTween(1f);
            _rotTweenFollow.HandleTween(1f);
        }
    }
}

次に、アクティブ制御側のコードです。XRHandShapeによるジェスチャー認識を加えています。

using UnityEngine;
using UnityEngine.XR.Hands;
using UnityEngine.XR.Hands.Gestures;
using UnityEngine.XR.Interaction.Toolkit;
using UnityEngine.XR.Interaction.Toolkit.Interactors;
using UnityEngine.XR.Interaction.Toolkit.UI.BodyUI;

public class ActivateHandUI : MonoBehaviour
{
    private enum UpDirection
    {
        WorldUp,
        TransformUp,
        CameraUp,
    }

    [SerializeField] private UpDirection _upDirection = UpDirection.TransformUp;
    [SerializeField] private XRHandShape _handShape;
    [SerializeField] private Transform _leftPalmAnchor;
    [SerializeField] private Transform _rightPalmAnchor;
    [SerializeField] private FollowPresetDatumProperty _followPreset;
    [SerializeField] private XRInteractionManager _interactionManager;

    public FollowPreset CurrentPreset => _followPreset.Value;

    private Transform _cameraTransform;
    private Transform _leftOffsetRoot;
    private Transform _rightOffsetRoot;
    private CustomHandUI.CustomHandUIHandedness _lastHandThatMetRequirements = CustomHandUI.CustomHandUIHandedness.Left;

    private void Awake()
    {
        _rightOffsetRoot = new GameObject("Right Offset Root").transform;
        _rightOffsetRoot.transform.SetParent(_rightPalmAnchor);

        _leftOffsetRoot = new GameObject("Left Offset Root").transform;
        _leftOffsetRoot.transform.SetParent(_leftPalmAnchor);

        _followPreset.Value?.ApplyPreset(_leftOffsetRoot, _rightOffsetRoot);
    }

    public bool TryGetTrackedAnchors(
        CustomHandUI.CustomHandUIHandedness desiredHandedness,
        out bool isRightHand,
        out Transform cameraTransform,
        out Transform palmAnchor,
        out Transform palmAnchorOffset)
    {
        palmAnchor = null;
        palmAnchorOffset = null;
        isRightHand = false;

        if (!TryGetCamera(out cameraTransform) ||
            desiredHandedness == CustomHandUI.CustomHandUIHandedness.None) return false;

        var isLeftSelecting = _interactionManager.IsHandSelecting(InteractorHandedness.Left);
        var isRightSelecting = _interactionManager.IsHandSelecting(InteractorHandedness.Right);

        var currentPreset = _followPreset.Value;
        var leftMeetsRequirements = !isLeftSelecting
                                    && PalmMeetsRequirements(cameraTransform, _leftPalmAnchor, false, currentPreset)
                                    && IsCorrectGesture(Handedness.Left);
        var rightMeetsRequirements = !isRightSelecting
                                     && PalmMeetsRequirements(cameraTransform, _rightPalmAnchor, true, currentPreset)
                                     && IsCorrectGesture(Handedness.Right);

        if (!leftMeetsRequirements && !rightMeetsRequirements) return false;

        if (desiredHandedness == CustomHandUI.CustomHandUIHandedness.Either)
        {
            // 両手が条件を満たしている場合は、最後に条件を満たした手を優先
            if (leftMeetsRequirements && rightMeetsRequirements)
            {
                var handToTry = _lastHandThatMetRequirements == CustomHandUI.CustomHandUIHandedness.Right
                    ? CustomHandUI.CustomHandUIHandedness.Right
                    : CustomHandUI.CustomHandUIHandedness.Left;
                GetTransformAnchorsForHandedness(handToTry, out palmAnchor, out palmAnchorOffset);
                isRightHand = handToTry == CustomHandUI.CustomHandUIHandedness.Right;
                return true;
            }

            if (leftMeetsRequirements)
            {
                GetTransformAnchorsForHandedness(CustomHandUI.CustomHandUIHandedness.Left, out palmAnchor, out palmAnchorOffset);
                _lastHandThatMetRequirements = CustomHandUI.CustomHandUIHandedness.Left;
                isRightHand = false;
                return true;
            }

            GetTransformAnchorsForHandedness(CustomHandUI.CustomHandUIHandedness.Right, out palmAnchor, out palmAnchorOffset);
            _lastHandThatMetRequirements = CustomHandUI.CustomHandUIHandedness.Right;
            isRightHand = true;
            return true;
        }

        if (desiredHandedness == CustomHandUI.CustomHandUIHandedness.Left)
        {
            if (leftMeetsRequirements)
            {
                GetTransformAnchorsForHandedness(CustomHandUI.CustomHandUIHandedness.Left, out palmAnchor, out palmAnchorOffset);
                _lastHandThatMetRequirements = CustomHandUI.CustomHandUIHandedness.Left;
                isRightHand = false;
                return true;
            }
            return false;
        }

        if (desiredHandedness == CustomHandUI.CustomHandUIHandedness.Right)
        {
            if (rightMeetsRequirements)
            {
                GetTransformAnchorsForHandedness(CustomHandUI.CustomHandUIHandedness.Right, out palmAnchor, out palmAnchorOffset);
                _lastHandThatMetRequirements = CustomHandUI.CustomHandUIHandedness.Right;
                isRightHand = true;
                return true;
            }
        }

        return false;
    }

    /// <summary>
    /// 指定した手のジェスチャーをチェックしてメニューを表示すべきかどうかを返す。
    /// </summary>
    private bool IsCorrectGesture(Handedness handedness)
    {
        var xrHandSubsystemUtility = XRHandSubsystemUtility.Instance;
        return xrHandSubsystemUtility.CheckHandShape(_handShape, handedness);
    }

    private void GetTransformAnchorsForHandedness(
        CustomHandUI.CustomHandUIHandedness handedness,
        out Transform palmAnchor,
        out Transform palmAnchorOffset)
    {
        if (handedness == CustomHandUI.CustomHandUIHandedness.Left)
        {
            palmAnchor = _leftPalmAnchor;
            palmAnchorOffset = _leftOffsetRoot;
        }
        else if (handedness == CustomHandUI.CustomHandUIHandedness.Right)
        {
            palmAnchor = _rightPalmAnchor;
            palmAnchorOffset = _rightOffsetRoot;
        }
        else
        {
            palmAnchor = null;
            palmAnchorOffset = null;
        }
    }

    private Vector3 GetReferenceUpDirection(Transform cameraTransform)
    {
        switch (_upDirection)
        {
            case UpDirection.WorldUp:
                return Vector3.up;
            case UpDirection.TransformUp:
                return transform.up;
            case UpDirection.CameraUp:
                return cameraTransform.up;
            default:
                return transform.up;
        }
    }

    private bool PalmMeetsRequirements(
        Transform cameraTransform,
        Transform palmAnchor,
        bool isRightHand,
        in FollowPreset currentPreset)
    {
        if (currentPreset == null) return false;

        var palmAnchorUp = currentPreset.GetReferenceAxisForTrackingAnchor(palmAnchor, isRightHand);
        var referenceUpDirection = GetReferenceUpDirection(cameraTransform);

        var meetsPalmFacingUserThreshold = !currentPreset.requirePalmFacingUser ||
                                           Vector3.Dot(palmAnchorUp, -cameraTransform.forward) >
                                           currentPreset.palmFacingUserDotThreshold;
        var meetsPalmFacingUpThreshold = !currentPreset.requirePalmFacingUp ||
                                         Vector3.Dot(palmAnchorUp, referenceUpDirection) >
                                         currentPreset.palmFacingUpDotThreshold;

        return meetsPalmFacingUserThreshold && meetsPalmFacingUpThreshold;
    }

    private bool TryGetCamera(out Transform cameraTransform)
    {
        if (!_cameraTransform)
        {
            var mainCamera = Camera.main;
            if (!mainCamera)
            {
                cameraTransform = null;
                return false;
            }

            _cameraTransform = mainCamera.transform;
        }

        cameraTransform = _cameraTransform;
        return true;
    }
}

これらを適当にアタッチすれば対象の手の形のときにのみUIを表示することができます。

Hand Interaction Profileが有効化されているとバグる

公式サンプルの実装に不具合らしき挙動があります。(※何度か試す中で、不安定な挙動がみられ、再現性は100％ではないかもしれません)

XRIはHand Interaction Profileを有効化して使う前提のようですが、有効化した状態では手に追従するUIが正しい位置に表示されません。

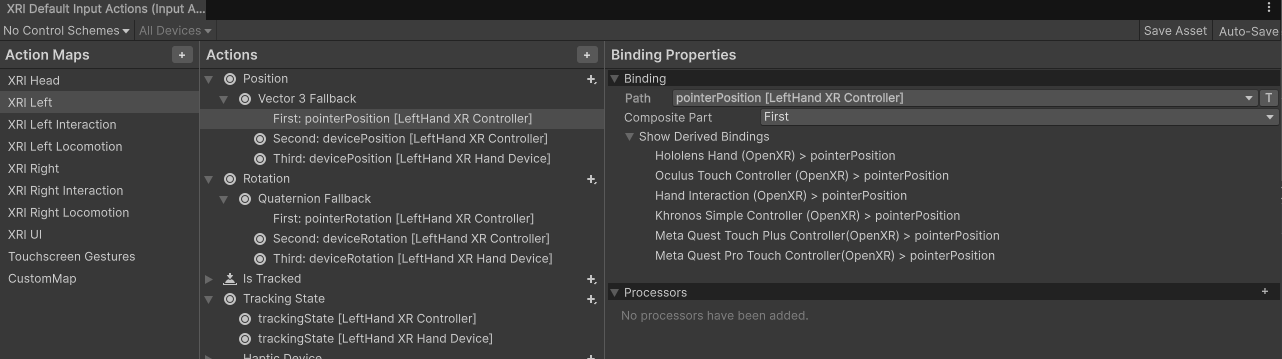

原因はTracked Pose Driverに設定されたInput Actionです。

Hand Interaction Profileの有効時にFirst/SecondのActionが優先的に利用されるようになっており、これが誤った位置/回転を返すようです。

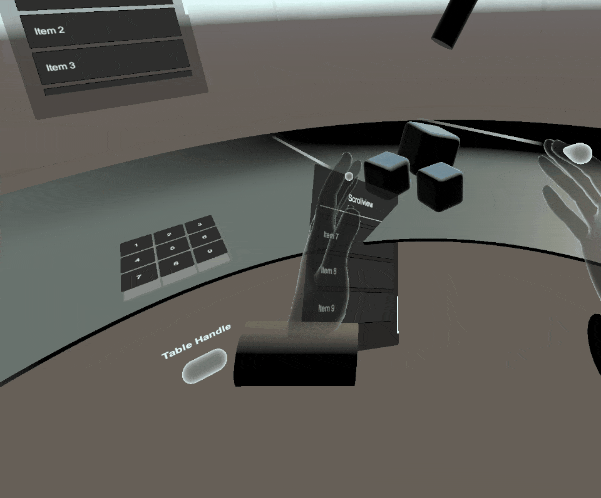

検証を行った様子が以下です。まずはHand Interaction Profileの有効化時です。CylinderをTracked Pose Driverに追従させています。

次に、Hand Interaction Profileの無効化時です。正しく手のひら(Palm)の位置/回転に追従しているのが分かります。

さすがにHand Interaction Profileを無効化してXRIを使うわけにはいかないので、ThridのBindだけを登録したActionを新規で作成し、Tracked Pose Driverに割り当てるのが妥当な対応かと思います。(ただ、そうなるとHandMenuのコントローラー対応は諦めることになります。はやくなおりますように)
