Instana｜多段プロキシ構成

概要

企業ネットワークでは、セキュリティ要件により監視対象サーバーがインターネットに直接接続できない場合があります。本手順書では、2台のプロキシサーバーを経由してInstanaエージェントをInstana SaaSに接続する多段プロキシ構成の構築方法を解説します。

本記事は、以下のような方を対象としています。：

• 企業ネットワークでセキュリティ制約下にある監視環境を運用している方
• Instanaエージェントをインターネット接続できないサーバーに導入しようとしている方
• 多段プロキシ構成の仕組みや設定方法を理解したい方

手順

準備
1.　仮想マシン3台の払い出し（監視対象×1、プロキシ×2）
2.　プロキシサーバー構築（Squidインストール）
3.　instanaエージェントのインストール

多段プロキシ構築
4.　監視対象サーバーの設定
5.　プロキシサーバー①の設定
6.　プロキシサーバー②の設定
確認フェーズ
7.　接続確認（ログ確認・UI確認）

構成

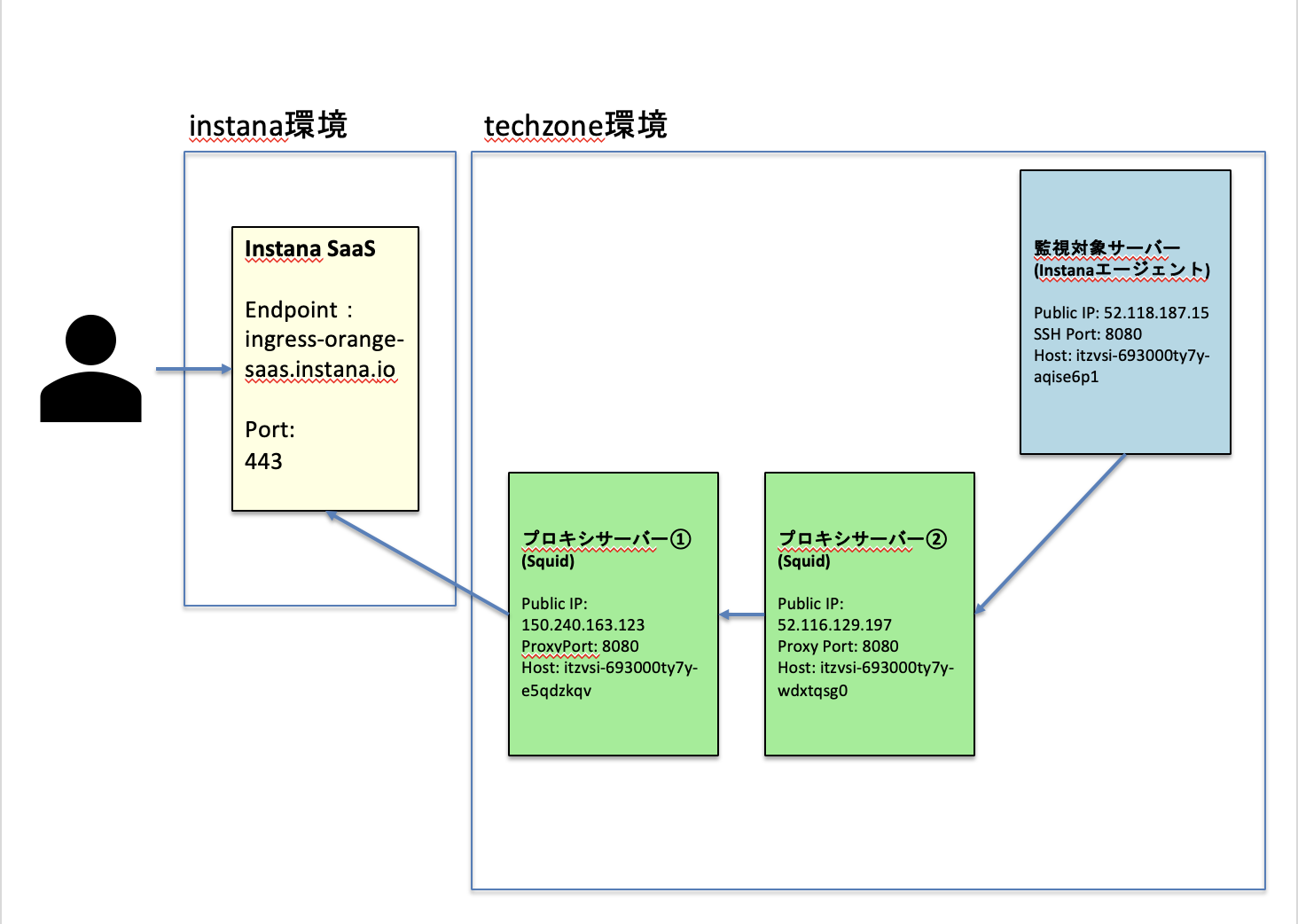

全体像

構成要素

コンポーネント	役割	備考
監視対象サーバー	Instanaエージェントが稼働	RHEL 9を想定
プロキシサーバー①	第1段階プロキシ（内部ネットワーク側）	Squidを使用、待ち受けポートは 8080（※標準の3128ではなく、TechZone環境で3128が閉じていたため8080を採用）
プロキシサーバー②	第2段階プロキシ（外部ネットワーク側）	Squidを使用、待ち受けポートは 8080（同上の理由により8080を採用）
Instana SaaS	監視データの収集・分析基盤	< instana-endpoint >：Instanaエージェントがメトリクスやトレースデータを送信する接続先。SaaSの場合はリージョンごとのエンドポイント（例：ingress-orange-saas.instana.io:443）を指定。オンプレ版では自社構築サーバーのURLを指定。

1.　仮想マシン３台分を用意

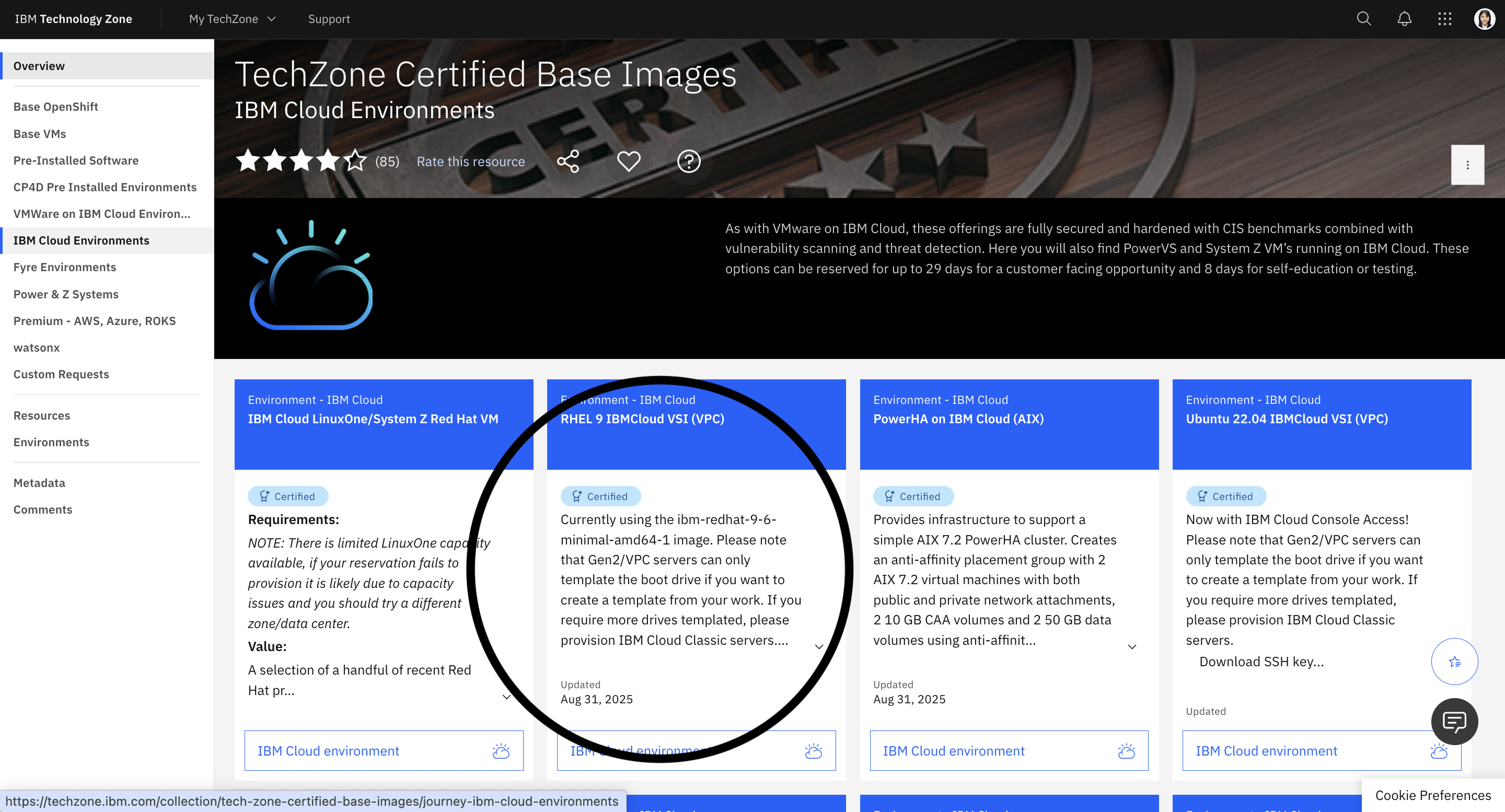

補足：本例では IBM TechZone を使用していますが、一般的な環境では、クラウドの場合は AWS EC2 などでインスタンスを作成し、オンプレミスの場合は VMware vSphere や Hyper-V などで仮想マシンを用意できます。

• RHEL9IBMCloudVSIとは、IBMCloud上で用意したVMWareを指します。
• 実際にVMWareが稼働しているか確認するには、予約詳細に載っている特定のIBMCloudアカウントで、VMWareを確認します。
• 仮想マシンのアクセスは、macのターミナルからでも可能です。

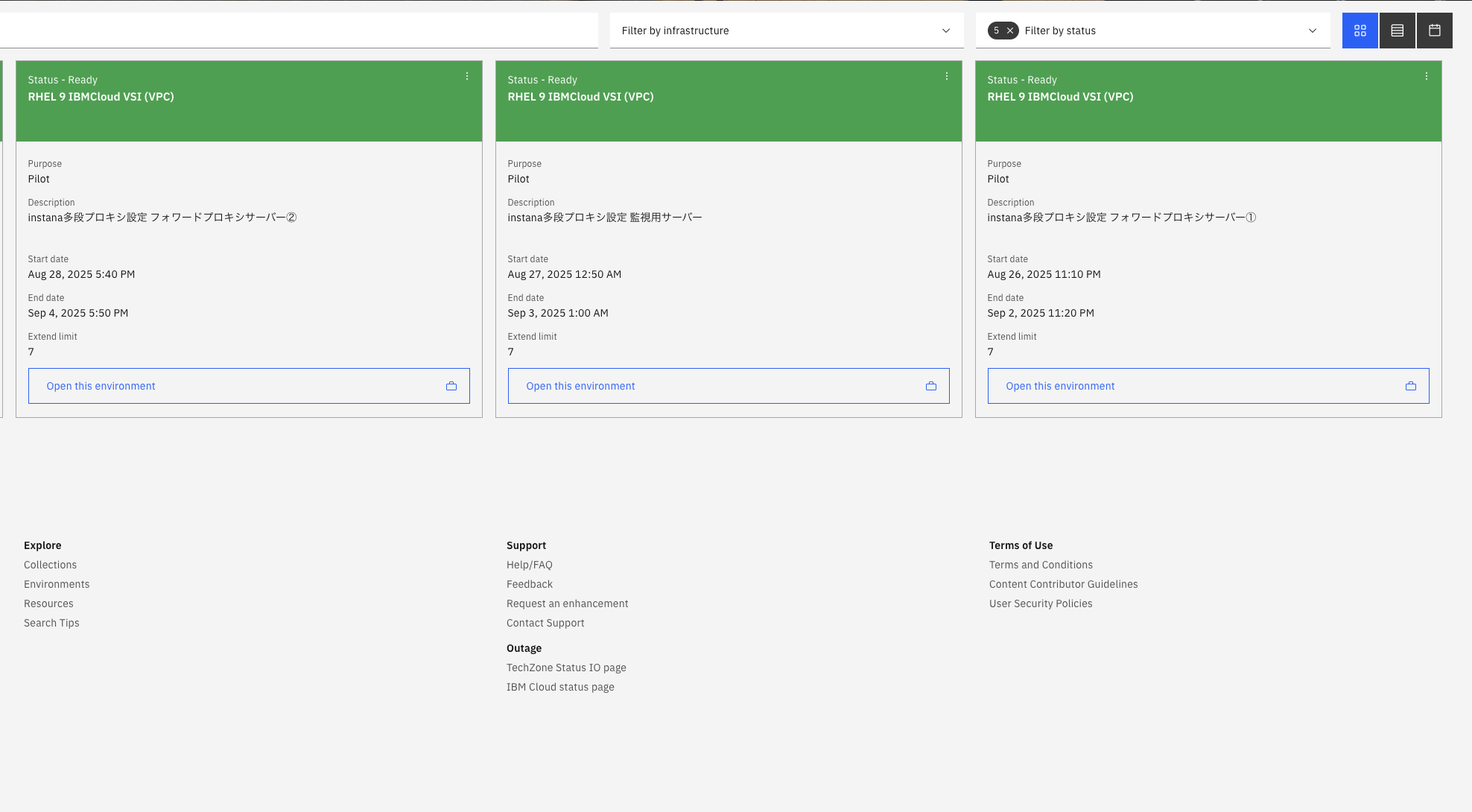

My reservation画面で仮想マシンがReadyになっていれば、払出し完了。

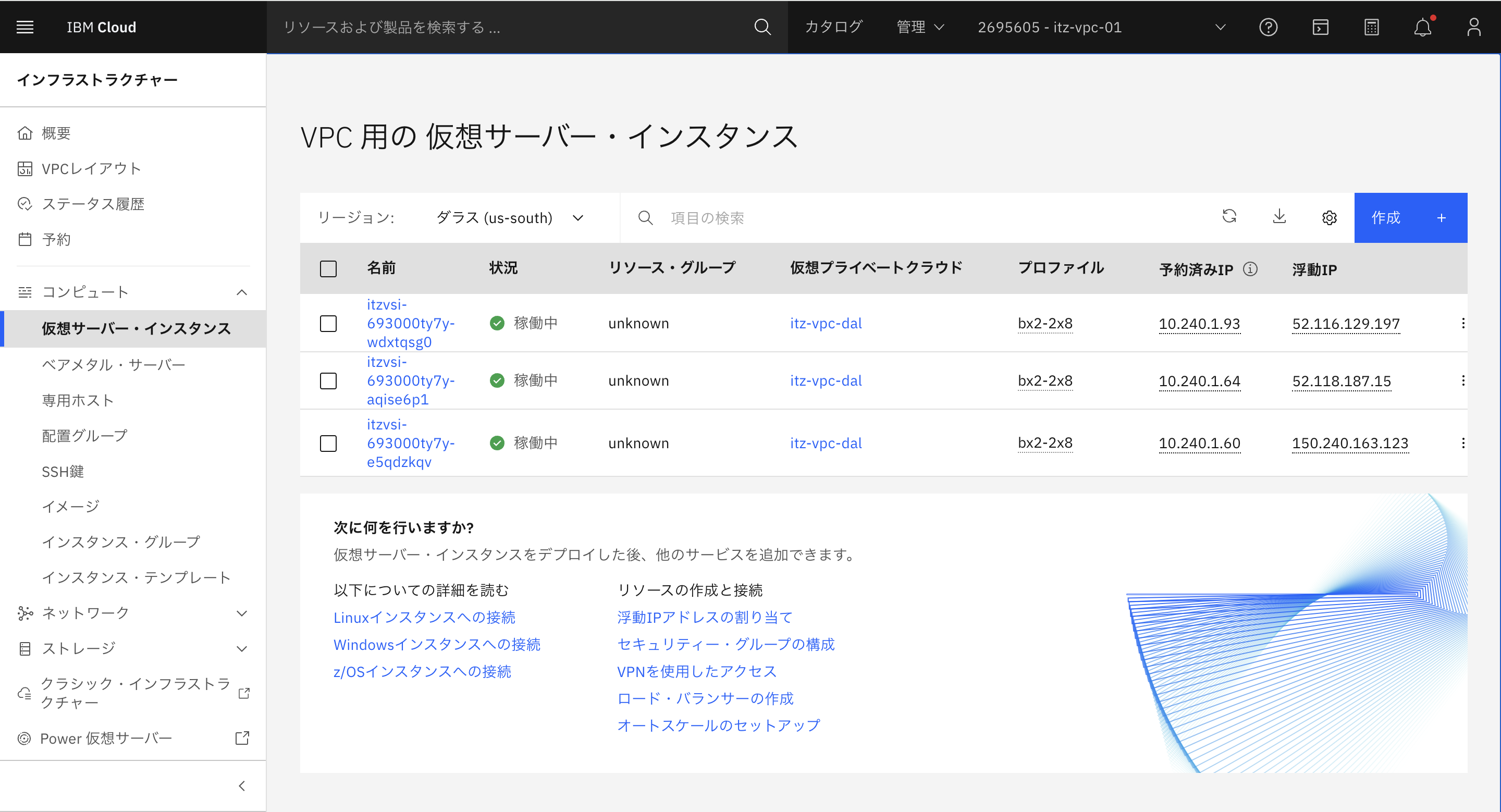

IBMCloud画面上で、仮想マシンの稼働を確認します。
例として、監視対象サーバーでどう確認するかを取り上げます。

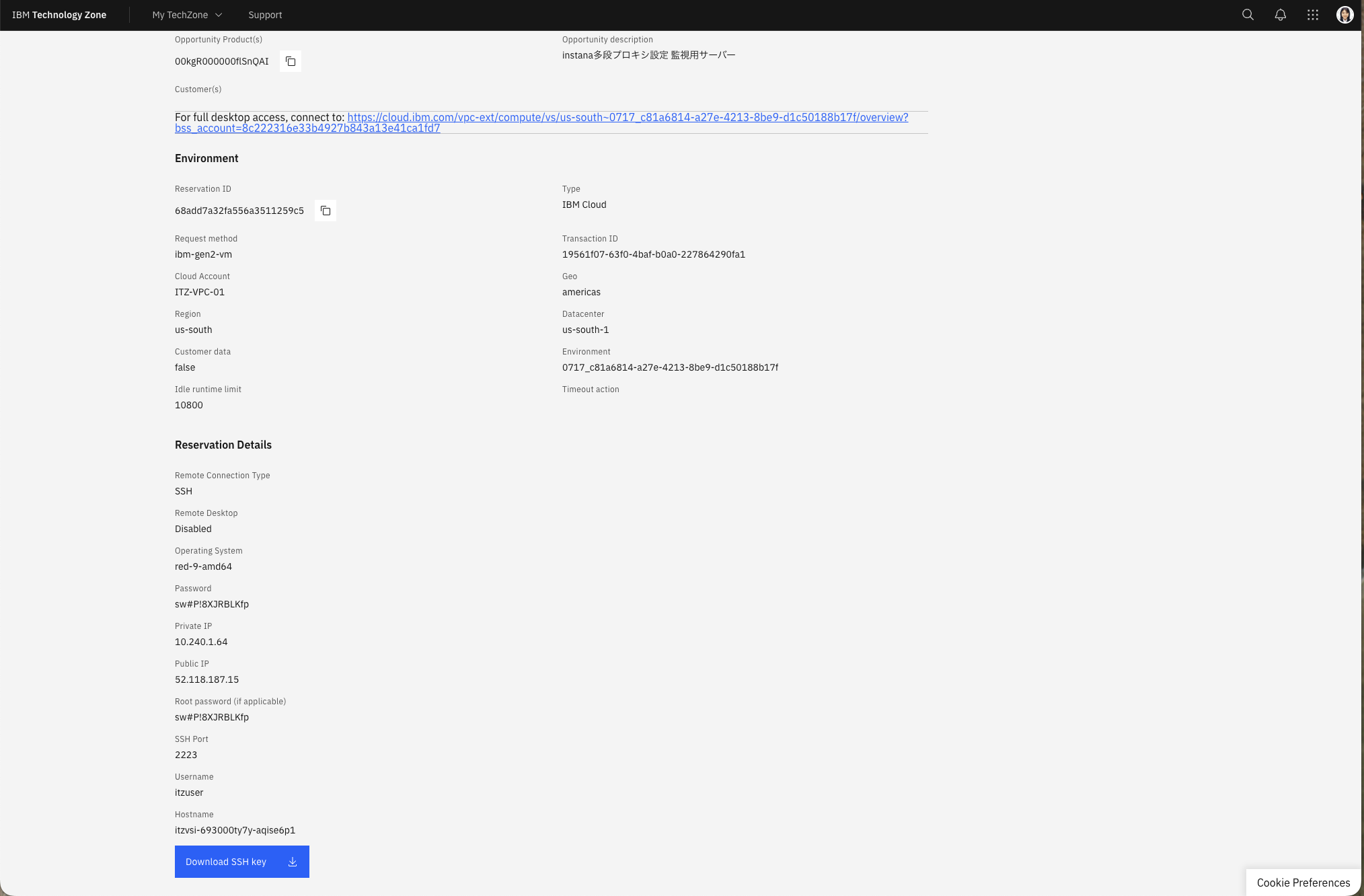

• まず、IBMCloudのアカウントと、仮想サーバーの名前を予約詳細から確認する。

  • IBMCloudのアカウント→ITZ-VPC-01
  • 仮想マシンの名前→itzvsi-693000ty7y-aqise6p1


• Environmentの上のリンクから指定のIBMCloud（ITZ-VPC-01）に入り、仮想サーバーインスタンス（itzvsi-693000ty7y-aqise6p1）が稼働中であることを確認。


2. プロキシサーバーを構築

IBMCloud上で払い出したプロキシサーバー用の仮想マシンに、Squidをインストールします。

1.　ターミナルから払い出した仮想マシンにログイン
※TechZone 環境では SSH ポートが 22 ではなく 2223 となっていますが、通常の環境では 22 を使う場合もあります。使用するポートに応じてコマンドを変更してください。

ssh -i ~/<path-to-private-key>.pem -p <ssh-port> <username>@<proxy-server-ip>
# -i : 秘密鍵ファイルを指定
# -p : SSH接続ポート番号を指定（デフォルト22ではなく指定ポートを使う）
# <username>@<proxy-server-ip> : 接続先のユーザー名とIPアドレス

2.　ログインした仮想マシン上で、Squidをインストール（プロキシサーバー①②両方で実施）

# パッケージの更新
sudo yum update -y

# Squidのインストール
sudo yum install -y squid

# Squidの自動起動設定
sudo systemctl enable squid

# Squidの起動
sudo systemctl start squid

# 起動状態の確認
sudo systemctl status squid
# ※ active (running) と表示されれば正常

3. 監視対象サーバーにinstanaエージェントをインストール

監視対象サーバーにInstanaエージェントをインストールします。

1.　監視対象サーバーにSSH接続

ssh -i ~/Desktop/pem_ibmcloudvsi_download_monitored.pem -p 2223 itzuser@<monitored-server-ip>

2.　Instanaエージェントのインストール

ホーム画面左上から、データソースの設定→Instanaエージェントのインストール→Linux 自動インストール (One-liner)を選択し以下のページに移動。
ステップ２のコードをコピペして実行するだけで、インストール完了です！

4. 監視対象サーバーの設定

Instanaエージェントがプロキシサーバー①を経由するよう設定します。
この際、一度instanaバックエンドから監視対象サーバーが見られなくなります。通信がプロキシサーバー①で止まっているからです。

• < instana-agent-install-dir >/agent/etc/instana/com.instana.agent.main.sender.Backend.cfgを編集します。
• < instana-agent-install-dir >のデフォルトは/opt/instana/agentです。

host=< instana-endpoint >    # 最終的な宛先（Instana SaaS のエンドポイント）
port=443                               # HTTPS通信用のポート番号
protocol=HTTP/2                        # 高速化されたHTTP/2プロトコルを使用
key=<key>                             # Instana認証用のAPIキー

proxy.host=<proxy1-ip-address>        # 直接接続するプロキシサーバー①のIPアドレス
proxy.port=8080                       # プロキシサーバー①の待受ポート
proxy.type=http                       # プロキシの種類（HTTPプロキシを指定）

5.　プロキシサーバー①の設定

Squid.confの設定ファイルを編集して、監視対象サーバーからの接続を許可し、プロキシサーバー②への接続を設定します。
（監視対象サーバー→プロキシサーバー①→プロキシサーバー②への通信の流れを設定）

# Squid port
http_port 8080                        # Squidの待受ポート（監視サーバーからの接続を受付）

# ACL 定義
acl SSL_ports port 443                # SSL/TLS通信で使用するポート（443番）を定義
acl Safe_ports port 443               # 安全とみなすポート（443番のみ許可）を定義
acl CONNECT method CONNECT            # HTTP CONNECTメソッド（HTTPS通信用）を定義
acl allowed_https_sites dstdomain < instana-endpoint >  # 接続許可する宛先ドメイン
acl client_net src <agent-ip-address> # 接続を許可するクライアント（監視サーバー）のIPアドレス

# アクセス制御
http_access allow client_net allowed_https_sites  # 指定クライアントから指定サイトへのアクセスを許可
http_access allow CONNECT SSL_ports               # SSL/TLSポートへのCONNECTメソッドを許可
http_access allow Safe_ports                      # 安全ポートへのアクセスを許可
http_access deny all                              # 上記以外はすべて拒否

# proxy2 へのフォワード
cache_peer <proxy2-ip-address> parent 8080 0 no-query default  # すべてのリクエストをプロキシサーバー②に転送
never_direct allow all                            # 直接接続を禁止し、必ずプロキシサーバー②を経由

# ログ設定
access_log /var/log/squid/access.log squid       # アクセスログの出力先（通信記録用）

6.　プロキシサーバー②の設定

Squid.confの設定ファイルを編集し、プロキシ①からの接続を許可します。（プロキシサーバー①→プロキシサーバー②への接続を設定）

# Squid port
http_port 8080

# ACL 定義
acl SSL_ports port 443
acl Safe_ports port 443
acl CONNECT method CONNECT
acl allowed_https_sites dstdomain < instana-endpoint >
acl client_net src <proxy1-ip-address>

# アクセス制御
http_access allow client_net allowed_https_sites
http_access allow CONNECT SSL_ports
http_access allow Safe_ports
http_access deny all
# ログ設定
access_log /var/log/squid/access.log

7.　接続確認

1. Instanaエージェントのログ確認

# エージェントログの確認
sudo tail -f /opt/instana/agent/data/log/agent.log

正常接続時のログ例：

INFO  | <instana-endpoint>:443-8-1 | Backend | com.instana.agent-backend - 1.0.7 | Connected using HTTP/2 to <instana-endpoint>:443 with id '02:00:43:ff:fe:5d:e6:54' and key '*** (redacted)'

2. プロキシサーバー①のログ確認

# Squidアクセスログの確認
sudo tail -f /var/log/squid/access.log

正常時のログ例：

<monitoring-server-ip> TCP_TUNNEL/200 9281 CONNECT ingress-orange-saas.instana.io:443 - FIRSTUP_PARENT/<proxy2-ip-address> -

3. プロキシサーバー②のログ確認

# Squidアクセスログの確認
sudo tail -f /var/log/squid/access.log

正常時のログ例：

<proxy1-ip-address> TCP_TUNNEL/200 9281 CONNECT ingress-orange-saas.instana.io:443 - HIER_DIRECT/<instana-saas-ip> -

4. Instana UIでの確認

1. Instana UIにログイン
2. 「Infrastructure」→「Hosts」で監視対象サーバーが表示されることを確認
3. メトリクス収集が正常に行われていることを確認

まとめ

本手順により、多段プロキシ構成でのInstanaエージェントの監視が可能になります。セキュリティ要件の厳しい環境でも、段階的にプロキシを経由させることで安全にSaaS型監視サービスを利用できます。

読んでいただき、ありがとうございました。
