Raspberry Pi Pico WでLEDを点滅させる

はじめに

訳あってLEDを用いた飾りつけを作ろうと思い立った。
ちょうど手元にマイコンボード「Raspberry Pi Pico W」があったため、これを使って製作することにした。

目次

• 作ったもの
• ハード設計
• プログラム作成
• 電源の改善
• 点灯方法の改善

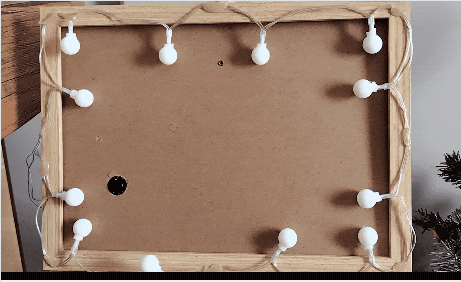

作ったもの

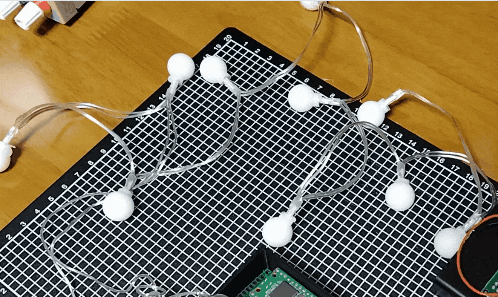

スイッチを押したらしばらくLEDが点滅し続け、その後消灯するもの。
Raspberry Pi Pico Wを使用（以下ラズパイと呼称）。

ハード設計

・LEDの選定

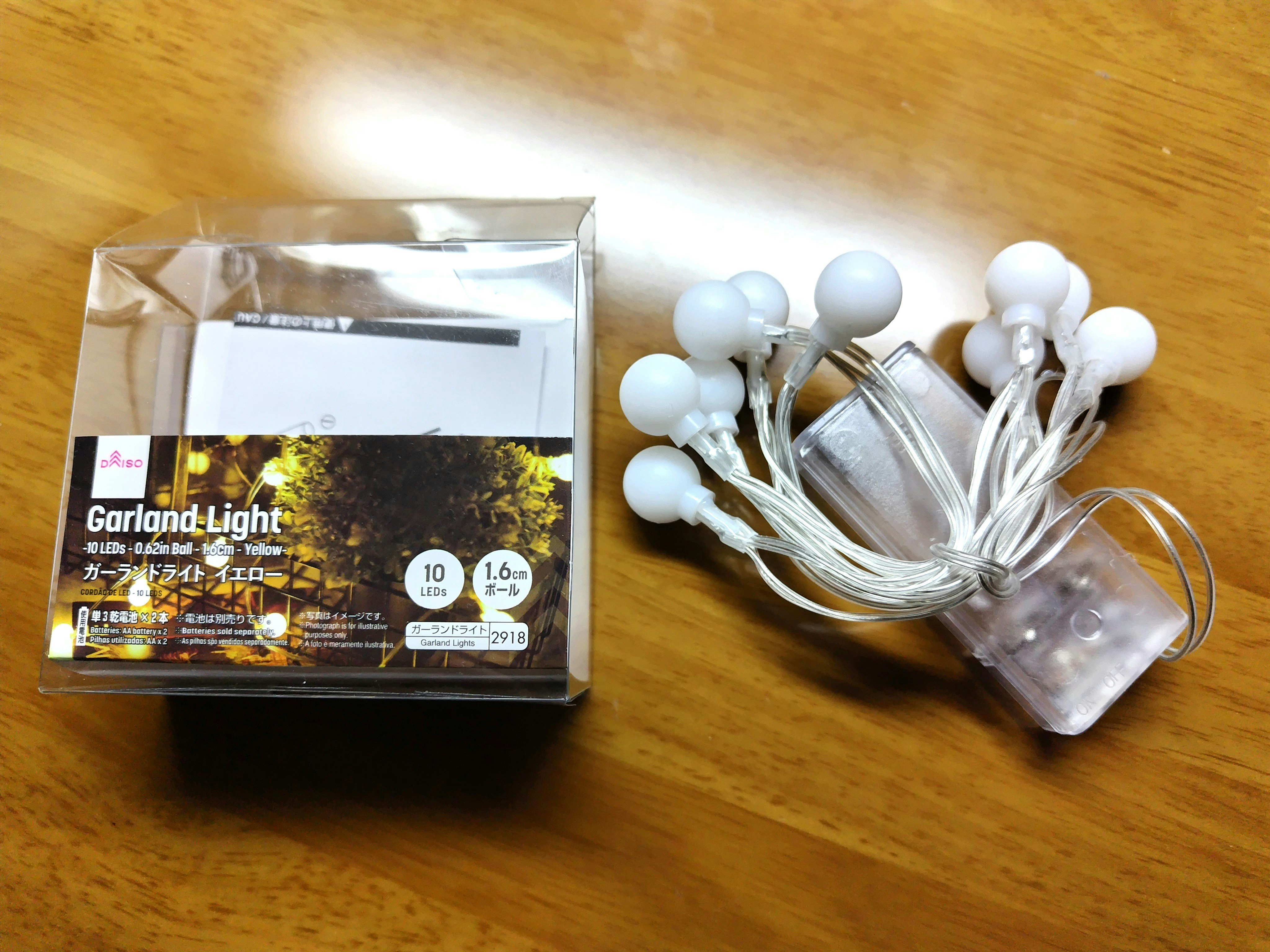

今回点灯させるLEDはダイソーで調達した。スイッチをON/OFFさせるタイプなので、分解すれば簡単に流用できるはず。

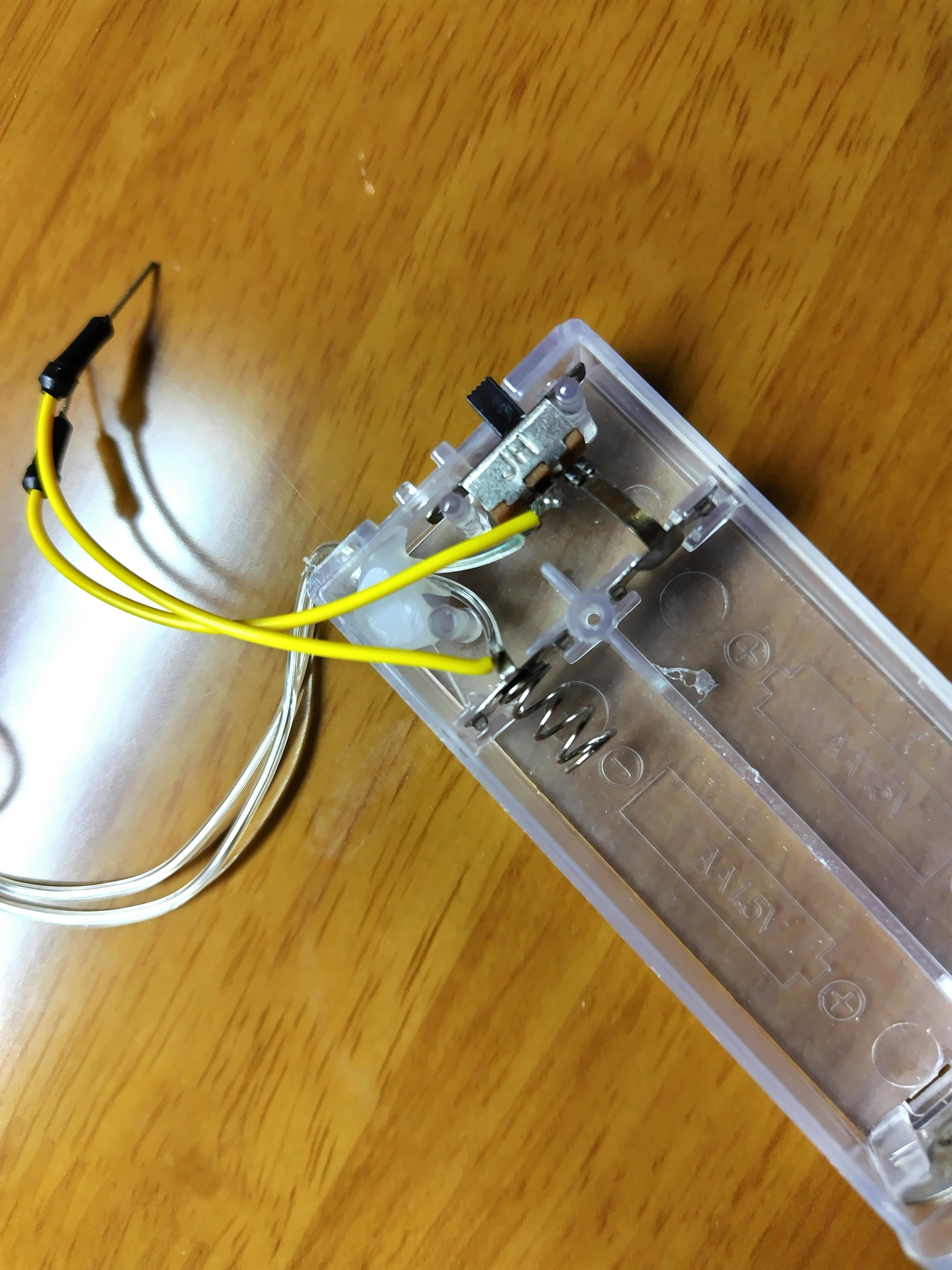

分解すると、電池二本を直列に繋いでいるだけだった。3Vくらいの電圧を与えれば動く。
ただ、このLEDは正体が不明であるため、まずは動作電圧と消費電流を確認しておく必要がある。黄色い線は実験用に引き出した。

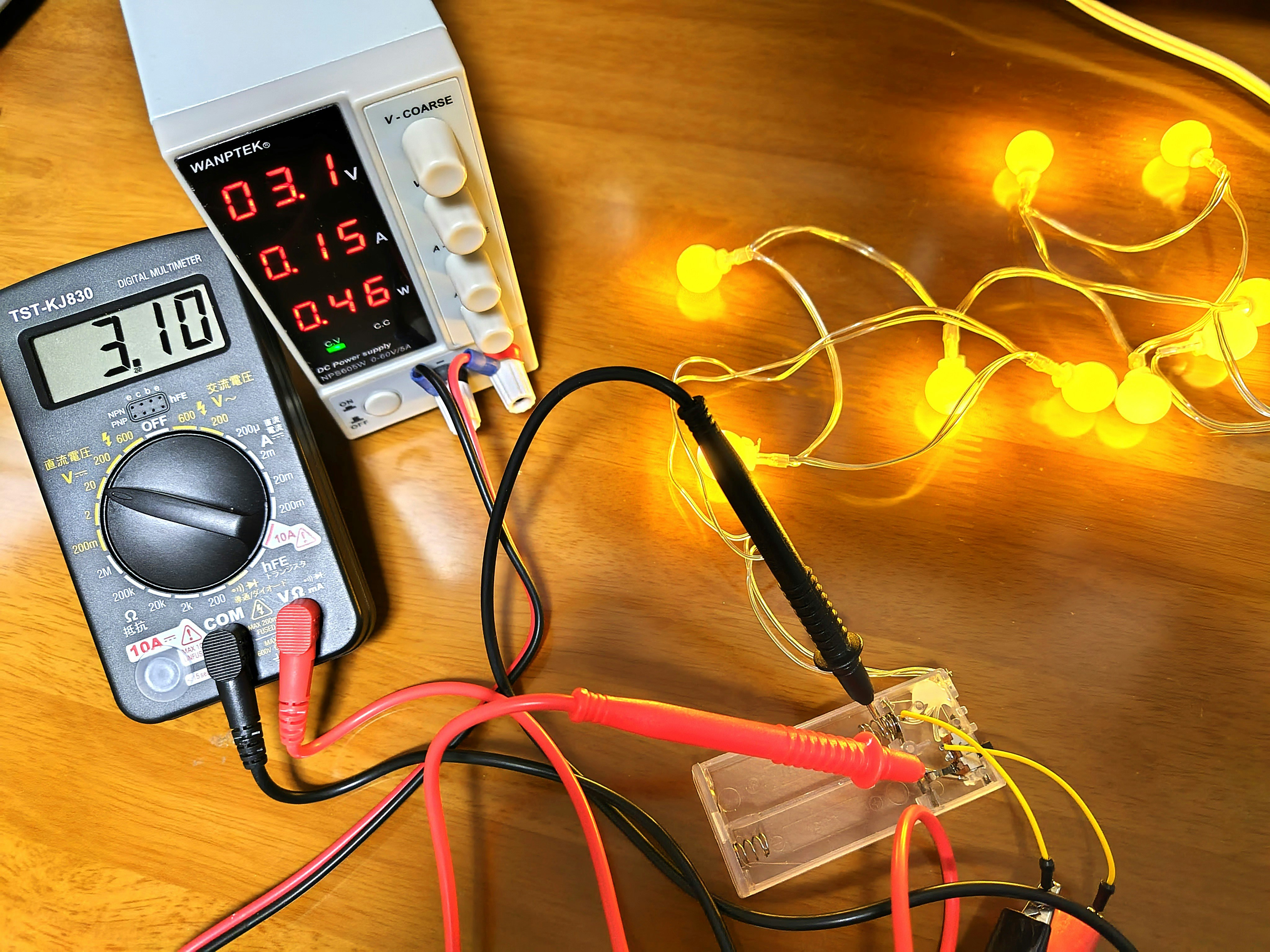

そこで、安定化電源で3Vを入れて点灯の確認を行った。

この時の消費電流は約150mA。明るさは充分である。
LEDが複数付いているという時点で当然ではあるが、ラズパイのGPIOから供給できる電流（4mA）を遥かに超えているため、外部電源から供給する方針で回路を作成する。

・回路構成

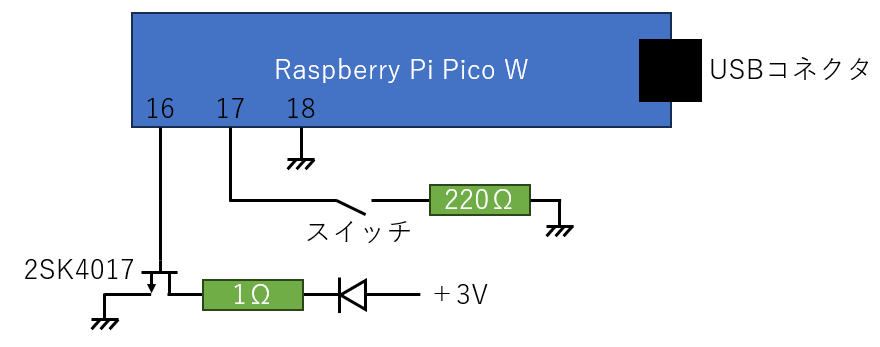

下記のような回路図を作成した。
ラズパイのGPIOピンでFETのゲート電圧を制御し、LEDに流す電流のON/OFFを切り替えるものである。

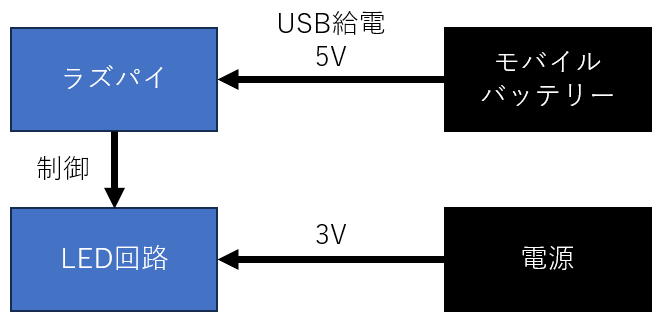

電源供給は下記構成にて行っている。

プログラム作成

LEDのON/OFFを切り替えるために作成したプログラムは下記の通り。
スイッチが押されると10回LEDが点滅する。

main.py

import machine
import utime

mode = 0 #点灯モード
period = 2 #点灯モードの周期（秒）
loop_count = 0 #点灯中のループカウンタ
loop_count_max = 10 #点灯中のループ回数

sw = machine.Pin(17, machine.Pin.IN, machine.Pin.PULL_UP) #スイッチピン準備
led = machine.Pin(16, machine.Pin.OUT) #LEDピン準備

while True:

    #スイッチ押下でモードを切り替え
    if sw.value() == 0:
        mode = mode + 1
        print("mode: " + str(mode))

    #点灯処理
    if mode == 0: #消灯
        loop_count = 0
    elif mode == 1: #点滅
        if loop_count < loop_count_max:
            led.value(1)
            utime.sleep(period / 2)
            led.value(0)
            utime.sleep(period / 2)
            loop_count = loop_count + 1
        else:
            mode = 0
            loop_count = 0
    else:
        mode = 0
        loop_count = 0

電源の改善

ここまでの設計でも実験室レベルでは動くが、電源に関して下記2点を改善したい。
1. 電源が2系統必要。
2. モバイルバッテリーは未使用状態が続くと電源がOFFになってしまう。

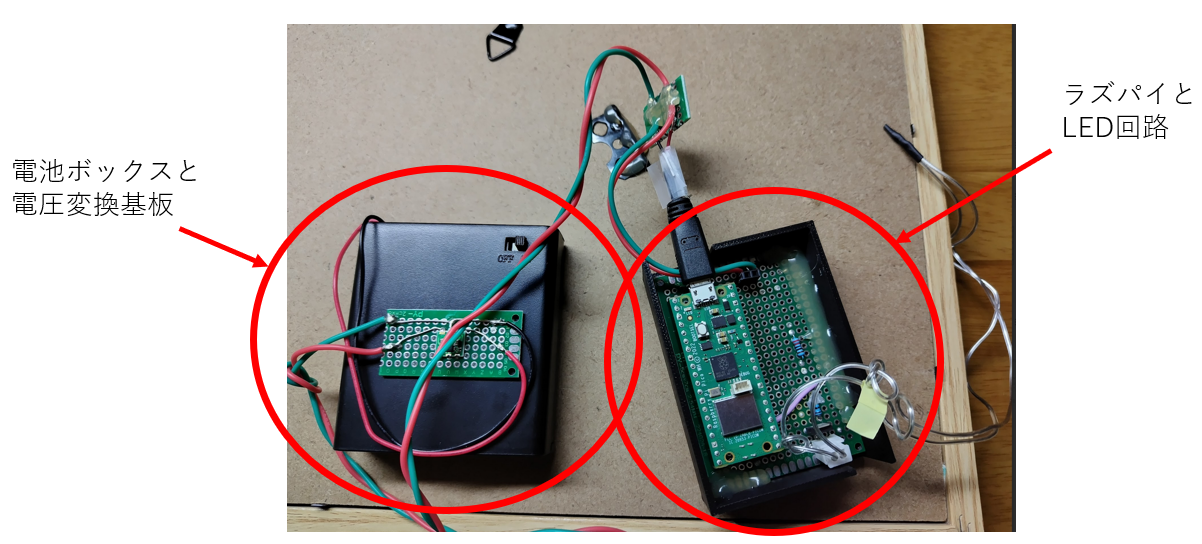

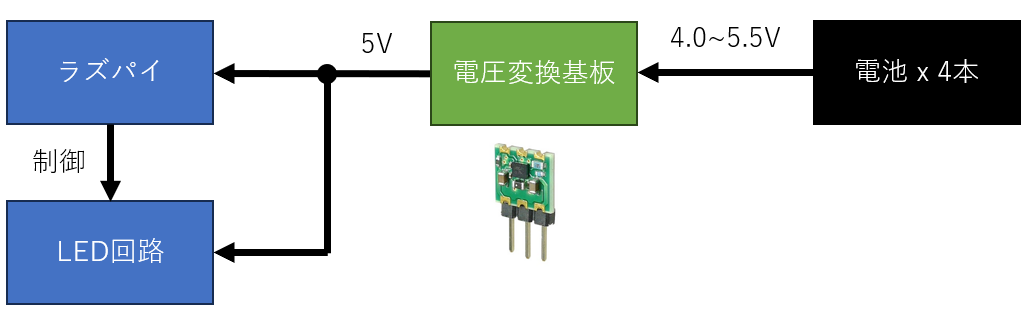

そこで、下記構成に変更してこれらの点を解決した。

電圧を昇降圧できる基板（XC9306搭載）を使うことで、不安定な電圧を出す電池からの安定した電圧供給を実現している。また、常時給電も可能になった。

（クリスマスが近いため、配線はクリスマスカラーにした）

点灯方法の改善

ここまで作ってきたような単純にON/OFFさせる方法だと、点滅が目に痛いように感じた。

そこで、ONとOFFをPWMで緩やかに制御し、柔らかい点滅にする。
新しいプログラムは下記の通り。

main.py

import machine
import utime
from machine import PWM

mode = 0 #点灯モード
period = 6 #点灯モードの大まかな周期（秒）
loop_count = 0 #点灯中のループカウンタ
loop_count_max = 5 #点灯中のループ回数
light_div = 6553 #明るさの分割数

#点灯の見た目を良くするためのSleep時間
delay_on = 0.4
delay_off = 0.6

sw = machine.Pin(17, machine.Pin.IN, machine.Pin.PULL_UP) #スイッチピン準備
#led = machine.Pin(16, machine.Pin.OUT) #LEDピン準備
led = PWM(machine.Pin(16, machine.Pin.OUT))
led.freq(1000)
led.duty_u16(0)

while True:

    #スイッチ押下でモードを切り替え（点滅⇔消灯）
    if sw.value() == 0:
        mode = mode + 1
        print("mode: " + str(mode))

    #点灯処理
    if mode == 1: #点滅
        if loop_count < loop_count_max:
            for i in range(light_div): #徐々に明るく
                led.duty_u16(i*10)
                utime.sleep((period-delay_on-delay_off) / (2*light_div))
            utime.sleep(0.6) #点滅の見た目を良くするためのSleep

            for i in range(light_div): #徐々に暗く
                led.duty_u16((light_div-i)*10)
                utime.sleep((period-delay_on-delay_off) / (2*light_div))
            utime.sleep(0.6) #点滅の見た目を良くするためのSleep
            loop_count = loop_count + 1

        else:
            mode = 0
            loop_count = 0

    else: #消灯
        mode = 0
        loop_count = 0

目に優しい点滅へ変わった。
