Autodesk Inventor API Hacking (InteractionEventsは必須)

Last updated at Posted at 2019-06-13

0. はじめに

内容的には、'だいたい一度はハマること'なんですが、重要かつ文章量が多いので別に分けました。
Documentに変更を加える前に、必ずInteractionEvents.Start()しなさい、という内容です。
2019.07.17 --- 5.に追記事項があります。併せて読んでください

1. Command実行中に、Command実行すると、まずい

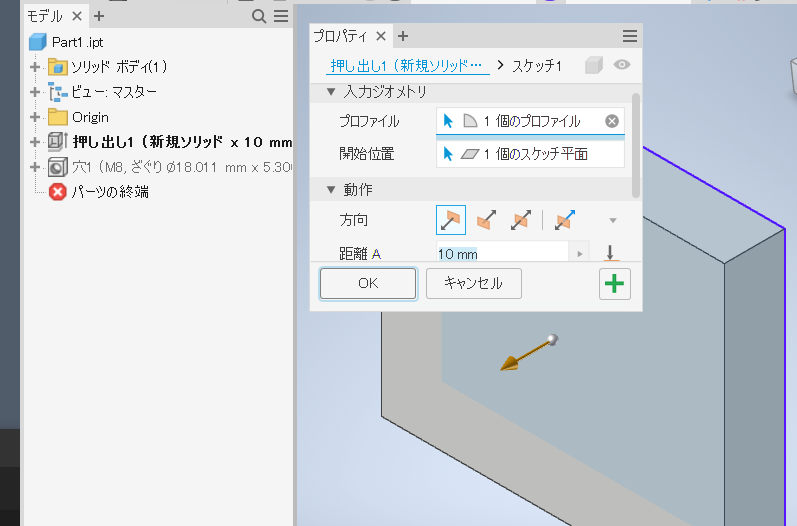

例えば、以下のような状況を考えます。
まさに、押し出しCommandが実行中です。
この状態で、別のCommandを実行すると、どうなるでしょうか?
そのCommandがInteractionEventsを使っておらず、かつ、Documentに変更を加える場合は、問題が発生する(≒InventorがCrashする)ことがあります。
例えば上記画像の例でいうと、この状態でフィーチャー押し出し1を削除すると、押し出しCommandがパニックになるわけです。

2. 実行中のCommandを終了させる

では、Documentを変更する前に、実行中のCommandがあれば終了させるのには、どうすれば良いでしょうか。
条件付きですが(後で述べます)、InteractionEvents.Start()すると、実行中のCommandを終了させることが出来ます。

具体的には、以下のようなCodeになるでしょう。

private InteractionEvents interactionEvents;

public void ControlEvents_OnExecute(NameValueMap options)
{
    if (なにか不都合)
    {
        return;
    }

    interactionEvents = m_Application.CommandManager.CreateInteractionEvents();
    interactionEvents.Name = "MyCommandName";
    interactionEvents.OnActivate += InteractionEvents_OnActivate;
    interactionEvents.OnTerminate += InteractionEvents_OnTerminate;
    interactionEvents.Start();
}

private void InteractionEvents_OnActivate()
{
    using (var transaction = new TinyTransaction(m_Application.ActiveEditDocument, "コマンド名"))
    {
        try
        {
            //
            // 実際の処理
            //
            transaction.End();
        }
        catch (System.Exception ex)
        {
            //
            // エラー処理
            //
        }
        finally
        {
            interactionEvents.Stop();
        }
    }
}

private void InteractionEvents_OnTerminate()
{
    if (interactionEvents != null) {
        //
        // 必要なら、後処理
        //
        interactionEvents = null;
    }
}

なお、Transaction処理は、別記事のTinyTransactionを使っています。

19.06.14 訂正
初出で上記ソース中に

// TransactionがAbortで終了する場合(デフォルト)は、ここでのStop()と、
// Inventorが自動発行するStop()で、InteractionEvents_OnTerminate()が2度呼ばれる。
// 神経質な人は、transaction.End()の直後でinteractionEvents.Stop()して、
// ここではしないようにすると良い。

と書きましたが、勘違いだったようです。何か複合条件があるのかもしれませんが、今のところ再現できないので、積極的にfinallyInteractionEvents.Stop()するのを良しとします。

3. InteractionEventsはInteractionEventsを終了させる

分かってしまえば簡単な話しなのですが、InteractionEvents.Start()は、既に実行中のInteractionEventsを終了させます。
ですので、先ほど後述すると言った条件とは、先に実行しているCommandがInteractionEventsを実行していることになります。
そして、見逃しがちなのですが重要なことは、Documentを変更するCommandは、ユーザーによる操作が無くてもInteractionEventsを使うべきだということです。
既に述べた通り、そうすることで先に実行中のCommandがあれば、終了させることが出来ます。
(5.に追記あり)

4. ユーザーのInteractionがあるのに、InteractionEventsを使わずに済む例 (危険)

例えば、自前のFormでユーザー操作を受け付ける場合は、InteractionEventsを使わなくても実装できます。
こういった場合でも、くどいようですがInteractionEventsを使用すべきです。
(5.に追記あり)

5. 先行のCommandを終了させる方法 (19.07.17追記)

3.と4.で、InteractiveではないCommandでも、InteractionEventsを作ることで先行して実行中のCommandを終了させようと書きましたが、終了させる単純な方法が別にありました。

Inventor.CommandManager.StopActiveCommand();

DummyのInteractionEventsを作るより、こちらの方がスマートなので、用途によってはこのAPIを使うことをお勧めします。

99. 親の記事に戻る

Autodesk Inventor API Hacking (概略)
