Megaport Cloud Router (MCR) で Azure, Google Cloud, AWS と Oracle Cloudをマルチクラウド接続してみてみた

Last updated at Posted at 2019-11-08

■ 目的

Megaport は Network As A Service(NaaS)プロバイダーです。
Megaport Cloud Router（MCR）は、世界中の600を超える主要なデータセンターから、レイヤ3でのプライベート接続のための仮想ルーティング機能を備えており、日本のMegaportサービス拠点は既に21箇所あります
　・@Tokyo CC1
　・Equinix TY2
　・Equinix TY4
　・Colt東京塩浜
　・Equinix OS1
　・NTTデータ堂島
MCRは、物理的なインフラがなくてもコストは必要帯域幅のみでクラウドからクラウドへの接続およびMegaport Network上のあらゆるプロバイダへ直接接続することができます。
ということで、MCR で Azuer, Google Cloud (GCP), AWS と Oracle Cloud Infrastructure (OCI)を Multicloud 接続してみます。


■ 構成

前回のGCP,AWSとOCIを接続した構成にAzure(US East)を追加接続してみてみます

■ Megaport:MCR作成とGCP,AWSとOCI接続

Megaport:MCR作成とOCI,AWS,GCP接続は下記を参考に設定します。
ここでは、OCI,AWS,GCP接続された状態で、Azureを追加します。

・参考：
Megaport Cloud Router(MCR)でAWSとOracle Cloudを接続してみてみた
Megaport Cloud Router(MCR)でGoogle Cloud とAWSとOracle Cloudを接続してみてみた

■ Azure：ExpressRoute設定

  1. AzureにLogin後[すべてのサービス] > [ネットワーキング] > [ExpressRoute回線]をクリック

  2. [ExpressRoute回線の作成]をクリック

  3. 「ExpressRoute回線の作成」画面で以下のように設定し、[作成]をクリックし作成

    ・回線名：任意の名前を設定
    ・プロバイダー：[Oracle Cloud FastConnect]を選択
    ・ピアリングの場所：[Washington DC]を選択
    ・帯域幅：50Mbps〜10Gbps の範囲から選択
    ・SKUと課金モデル：[制限無]もしくは[従量課金]を選択
    ・場所：（米国)米国東部を選択


  1. デプロイ実行中
    数分待つと作成され、作成されたExpressRouteをダブルクリック

  2. 作成したExpressRoute画面
    　「サービス キー」をコピーします。
    　この「サービス キー」を使用してMCRと接続します

■ Megaport:MCRとAzure接続

ここからは、MegaportのコンソールでAzureで作成したExpressRouteと接続します

① Services画面
Megaportのコンソールから[Services]を選択し、Azureを接続するMCRアイコンの[Connection]をクリック

② New Connection：Select Type画面
[Cloud]をクリック

③ New Connection：Select Port画面
以下のように設定し、[Next]をクリック

・Select Provider: [Azure ExpressRoute]アイコンを選択
・Microsoft Azure Service Key: Azureの「Express Route」作成で発行された[Service Key]を記入
・Choose from available Google Ports: ここでは[Washington DC Primary]を選択、２本目は[Secondary]を選択
　


④ New Connection：Connection Details画面
以下のように必要項目を設定し[Next]をクリック

・Name your Connection: 接続名を設定
・Rate Limit: 作成したMCRの帯域範囲内の帯幅を設定


⑤ New Connection：MCR A End画面
[Next]をクリック

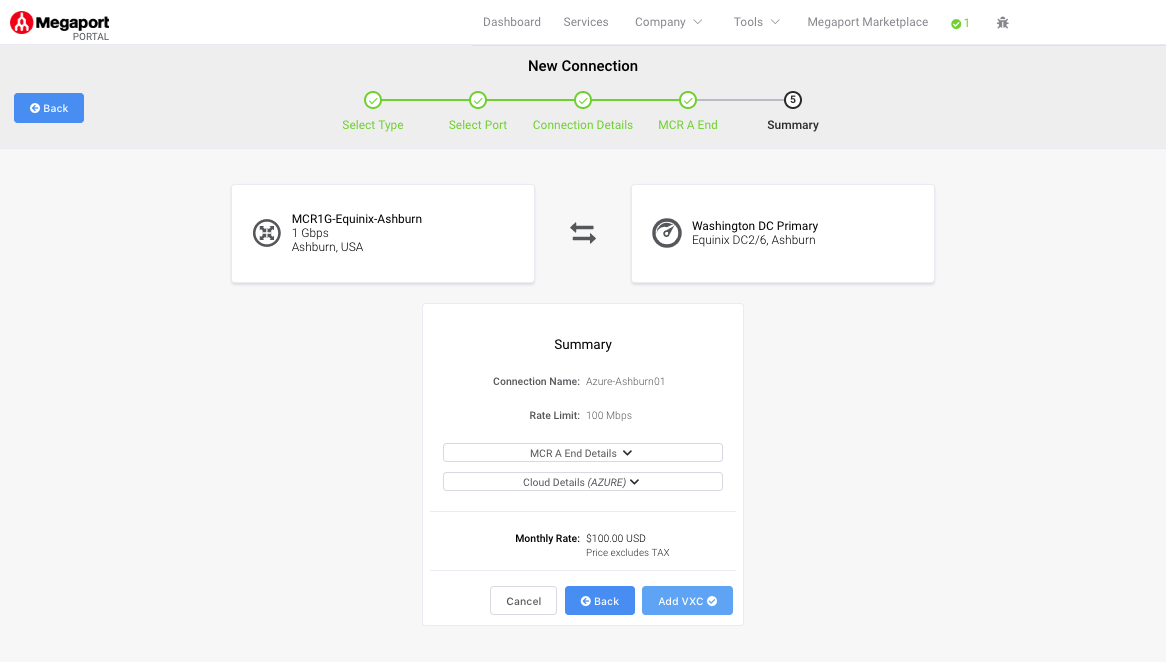

⑥ New Connection：Summary画面　
　設定項目を確認して、[Add VXC]をクリック

⑦ Megaport Services画面
Azureとの接続が作成されたことを確認し、左ペインにある[Order]をクリック

⑧ Order Services画面
書かれている重要事項を確認し、[Order Now]をクリック

⑨ Order Services画面
数分しばらくすると

アイコンがグリーンとなり開通します

■ Azure：ExpressRouteとVNet（Virtual Network)接続

VNet内のインスタンスがExpressRouteを通るようExpressRouteとVNetを接続します

● 仮想ネットワークゲートウェイ作成

VNetとExpressRouteを接続するためのゲートウェイを作成します

  1. [全てのサービス] > [ネットワーキング] > [仮想ネットワークゲートウェイ]をクリック

  2. [仮想ネットワークゲートウェイの作成]をクリック

  3. 仮想ネットワーク ゲートウェイの作成画面
    以下必要内容を設定し、[確認および作成]をクリック

    ・地域：（米国)米国西部を選択
    ・ゲートウェイの種類：[ExpressRoute]を選択
    ・SKU：必要なSKUを選択
    ・仮想ネットワーク：付属させる仮想ネットワークを選択
    ・ゲートウェイサブネットのアドレス範囲：選択した仮想ネットワーク内に配置するための専用サブネットを設定
    ・パブリックIPアドレス：作成する仮想ネットワーク ゲートウェイのIPを設定
    ・パブリックIPアドレス名：任意の名前を設定


  1. 確認および作成画面
    設定した内容を確認して[作成]をクリック


5)仮想ネットワーク ゲートウェイ画面
作成されたことを確認


● ExpressRouteとVNet(仮想ネットワーク)を接続

ExpressRouteとVNetのデータセンターを接続します

  1. [すべてのサービス] > [ネットワーキング] > [接続]をクリック

  2. 接続画面
    ［接続の作成]をクリック

  3. 接続:[基本]画面
    以下のように設定

    ・接続の種類: [ExpressRoute]を選択
    ・サブスクリプション: [従量課金]を選択
    ・リソースグループ: 接続するvNETのグループを選択
    ・場所: [米国]米国西部を選択


  1. 接続:[設定]画面
    以下のように設定

    ・仮想ネットワークゲートウェイ：作成したExpressRoute用の仮想ネットワークゲートウェイを選択
    ・ExpressRoute回線：作成したExpressRoute回線を選択
    ・接続名：任意の名前を設定
    ・ルーティングの重み：他NWとは接続しないため、[0]を設定


  1. 接続:概要画面
    　設定した内容を確認し、[OK]をクリック

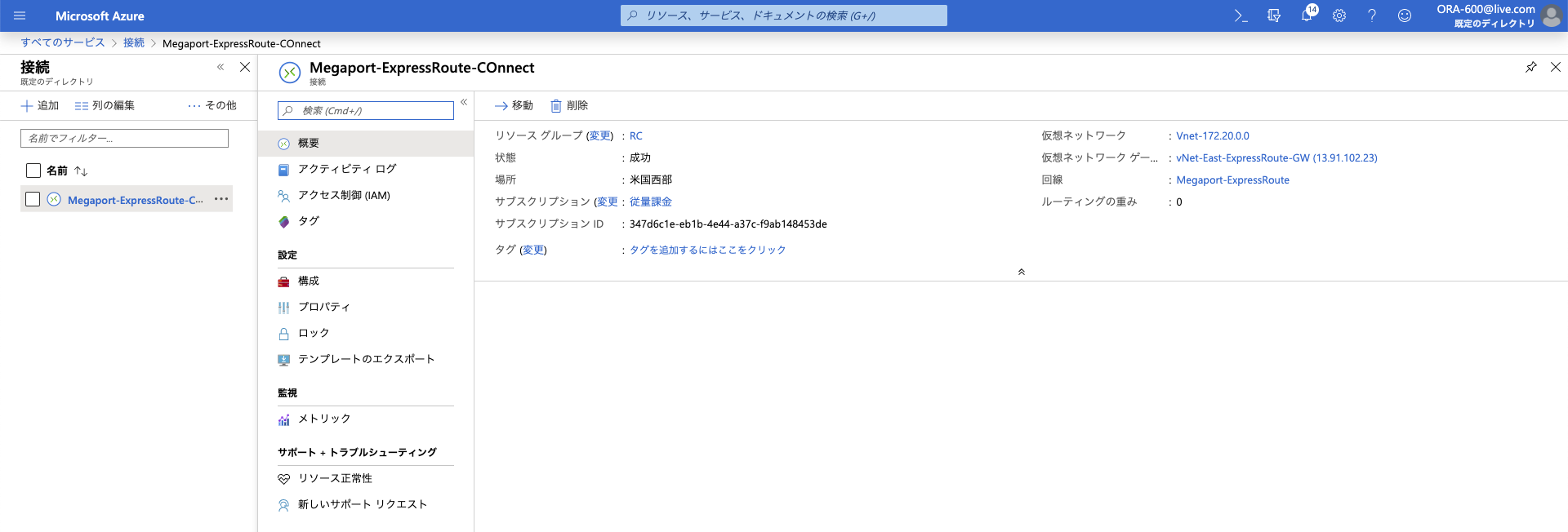

  2. 作成した接続の状態が「成功」になれば完了

■ Azure：セキュリティとルート設定

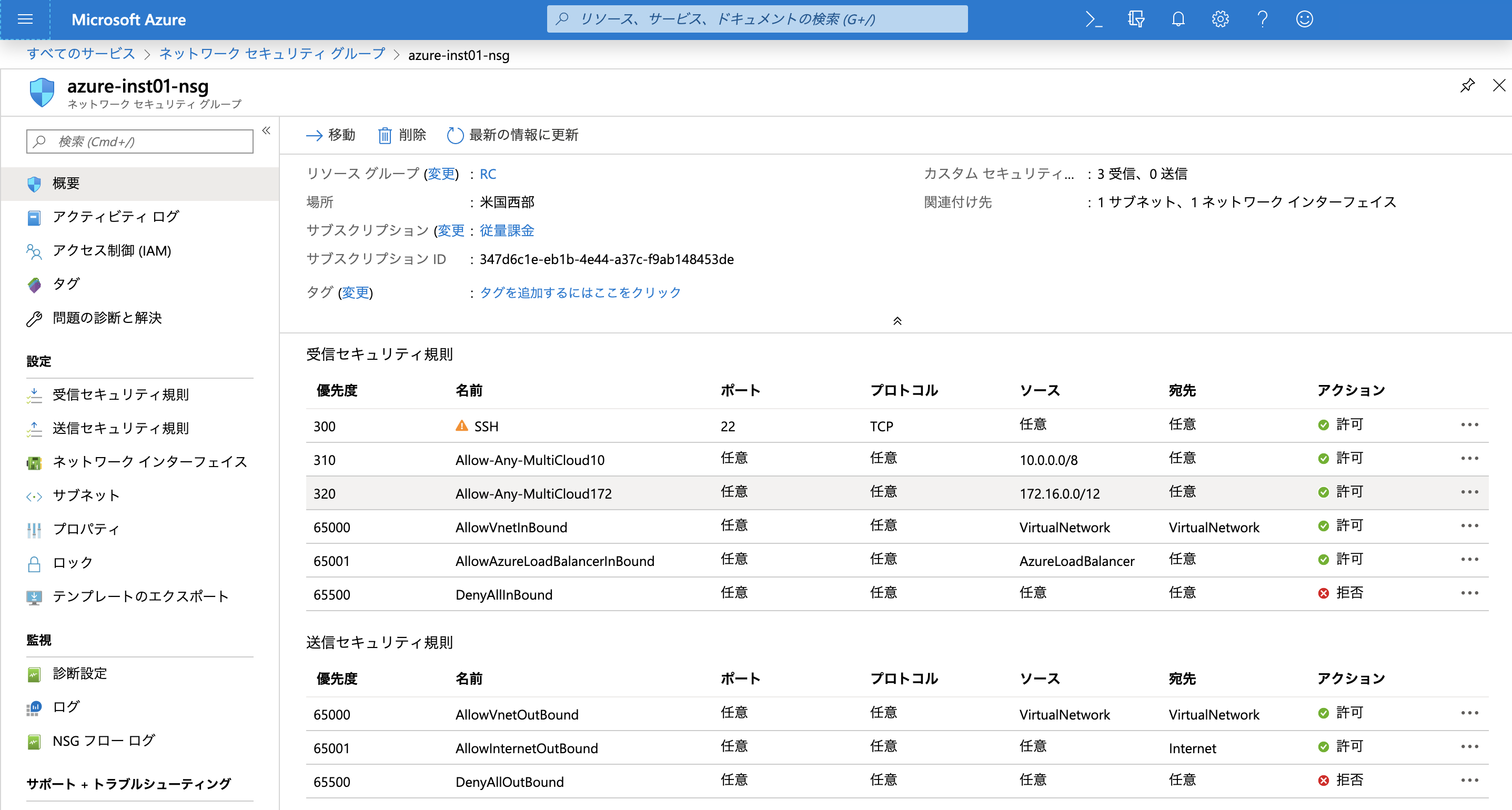

● ネットワーク セキュリティ グループ設定

以下のように各CLoudとの通信が受信/送信セキュリティ規則が通るように設定
今回は次のPrivate IPを設定します

10.0.0.0/8
172.16.0.0/12

● ルートテーブル設定

Azureと対向の各Cloud間を通すルートを設定
ここでは、次のPrivate IPを設定しています

10.0.0.0/8
172.16.0.0/12

　

■ 各Cloudのインスタンス間導通確認

Azureと各Cloudが導通するか確認します
Cloudのファイアウォールだけでなく、各コマンドが通るようOSのファイアーウォールも事前に通るよう設定しておきまます

● Azure-OCI

① traceroute：経路確認

[root@azure-inst01 azure]# traceroute 10.10.0.2
    traceroute to 10.10.0.2 (10.10.0.2), 30 hops max, 60 byte packets
    1  172.20.1.4 (172.20.1.4)  64.149 ms  64.132 ms  64.108 ms
    2  169.254.195.161 (169.254.195.161)  64.252 ms  64.232 ms  64.209 ms
    3  * * *
    4  10.10.0.2 (10.10.0.2)  64.339 ms  64.310 ms  64.264 ms

② ping：疎通確認
pingが通ることを確認

[root@azure-inst01 azure]# ping 10.10.0.2 -c 3
    PING 10.10.0.2 (10.10.0.2) 56(84) bytes of data.
    64 bytes from 10.10.0.2: icmp_seq=1 ttl=60 time=71.8 ms
    64 bytes from 10.10.0.2: icmp_seq=2 ttl=60 time=70.5 ms
    64 bytes from 10.10.0.2: icmp_seq=3 ttl=60 time=71.9 ms

    --- 10.10.0.2 ping statistics ---
    3 packets transmitted, 3 received, 0% packet loss, time 2003ms
    rtt min/avg/max/mdev = 70.546/71.447/71.955/0.638 ms

③ iperf3：帯域確認
今回は100Mで設定しているので、100M程度あることを確認

[root@azure-inst01 azure]# iperf3 -c 10.10.0.2
    Connecting to host 10.10.0.2, port 5201
    [  4] local 172.20.0.4 port 44546 connected to 10.10.0.2 port 5201
    [ ID] Interval           Transfer     Bandwidth       Retr  Cwnd
    [  4]   0.00-1.00   sec  22.7 MBytes   191 Mbits/sec    0   6.01 MBytes
    [  4]   1.00-2.00   sec  45.0 MBytes   377 Mbits/sec    0   6.01 MBytes
    [  4]   2.00-3.00   sec  46.2 MBytes   388 Mbits/sec    0   6.01 MBytes
    [  4]   3.00-4.00   sec  26.2 MBytes   220 Mbits/sec  2318    687 KBytes
    [  4]   4.00-5.00   sec  10.0 MBytes  83.9 Mbits/sec  3892    742 KBytes
    [  4]   5.00-6.00   sec  12.5 MBytes   105 Mbits/sec  227    662 KBytes
    [  4]   6.00-7.00   sec  8.75 MBytes  73.4 Mbits/sec   19    592 KBytes
    [  4]   7.00-8.00   sec  8.75 MBytes  73.4 Mbits/sec    0    626 KBytes
    [  4]   8.00-9.00   sec  10.0 MBytes  83.9 Mbits/sec    0    649 KBytes
    [  4]   9.00-10.00  sec  10.0 MBytes  83.9 Mbits/sec    0    660 KBytes
    - - - - - - - - - - - - - - - - - - - - - - - - -
    [ ID] Interval           Transfer     Bandwidth       Retr
    [  4]   0.00-10.00  sec   200 MBytes   168 Mbits/sec  6456             sender
    [  4]   0.00-10.00  sec   197 MBytes   166 Mbits/sec                  receiver

④ ssh接続確認
sshでAzureインスタンスへ接続できることを確認

[root@azure-inst01 azure]# ssh -i id_rsa opc@10.10.0.2 hostname
    oci-inst01

● Azure-GCP

① traceroute：経路確認
OCIのBGP IP(192.168.255.1)の経路で疎通していることを確認

[root@azure-inst01 azure]# traceroute 10.150.0.3
    traceroute to 10.150.0.3 (10.150.0.3), 30 hops max, 60 byte packets
    1  172.20.1.4 (172.20.1.4)  64.319 ms  64.308 ms  64.283 ms
    2  169.254.195.161 (169.254.195.161)  64.261 ms  64.237 ms  64.214 ms
    3  * * *
    4  10.150.0.3 (10.150.0.3)  66.902 ms  66.887 ms  66.858 ms

② ping：疎通確認
pingが通ることを確認

[root@azure-inst01 azure]# ping 10.150.0.3 -c 3
    PING 10.150.0.3 (10.150.0.3) 56(84) bytes of data.
    64 bytes from 10.150.0.3: icmp_seq=1 ttl=61 time=72.2 ms
    64 bytes from 10.150.0.3: icmp_seq=2 ttl=61 time=64.3 ms
    64 bytes from 10.150.0.3: icmp_seq=3 ttl=61 time=72.0 ms

    --- 10.150.0.3 ping statistics ---
    3 packets transmitted, 3 received, 0% packet loss, time 2002ms
    rtt min/avg/max/mdev = 64.399/69.572/72.270/3.658 ms

③ iperf3：帯域確認
今回は100Mで設定しているので、100M程度あることを確認

[root@azure-inst01 azure]# iperf3 -c 10.150.0.3
    Connecting to host 10.150.0.3, port 5201
    [  4] local 172.20.0.4 port 33394 connected to 10.150.0.3 port 5201
    [ ID] Interval           Transfer     Bandwidth       Retr  Cwnd
    [  4]   0.00-1.00   sec  22.8 MBytes   191 Mbits/sec    0   6.00 MBytes
    [  4]   1.00-2.00   sec  35.0 MBytes   294 Mbits/sec  1431    493 KBytes
    [  4]   2.00-3.00   sec  12.5 MBytes   105 Mbits/sec  3938    732 KBytes
    [  4]   3.00-4.00   sec  11.2 MBytes  94.4 Mbits/sec  235    776 KBytes
    [  4]   4.00-5.00   sec  10.0 MBytes  83.9 Mbits/sec    7    586 KBytes
    [  4]   5.00-6.00   sec  8.75 MBytes  73.4 Mbits/sec    0    626 KBytes
    [  4]   6.00-7.00   sec  10.0 MBytes  83.9 Mbits/sec    0    651 KBytes
    [  4]   7.00-8.00   sec  10.0 MBytes  83.9 Mbits/sec    0    665 KBytes
    [  4]   8.00-9.00   sec  10.0 MBytes  83.9 Mbits/sec    0    670 KBytes
    [  4]   9.00-10.00  sec  8.75 MBytes  73.4 Mbits/sec    0    672 KBytes
    - - - - - - - - - - - - - - - - - - - - - - - - -
    [ ID] Interval           Transfer     Bandwidth       Retr
    [  4]   0.00-10.00  sec   139 MBytes   117 Mbits/sec  5611             sender
    [  4]   0.00-10.00  sec   137 MBytes   115 Mbits/sec                  receiver

    iperf Done.

④ ssh接続確認
sshでGCPインスタンスへ接続できることを確認

[root@azure-inst01 azure]# ssh -i GCP_id_rsa gcp@10.150.0.3 hostname
    gcp-inst01

● Azure-AWS

① traceroute：経路確認
BGP IP(169.254.28.57)の経路で疎通していることを確認

[root@azure-inst01 azure]# traceroute 172.31.0.10
    traceroute to 172.31.0.10 (172.31.0.10), 30 hops max, 60 byte packets
    1  172.20.1.4 (172.20.1.4)  64.072 ms  64.073 ms  64.048 ms
    2  169.254.195.161 (169.254.195.161)  65.193 ms  65.177 ms  65.153 ms
    3  169.254.28.57 (169.254.28.57)  66.993 ms  66.975 ms  73.236 ms
    4  172.31.0.10 (172.31.0.10)  65.534 ms  65.482 ms  65.440 ms

② ping：疎通確認
pingが通ることを確認

[root@azure-inst01 azure]# ping 172.31.0.10 -c 3
    PING 172.31.0.10 (172.31.0.10) 56(84) bytes of data.
    64 bytes from 172.31.0.10: icmp_seq=1 ttl=244 time=72.2 ms
    64 bytes from 172.31.0.10: icmp_seq=2 ttl=244 time=72.1 ms
    64 bytes from 172.31.0.10: icmp_seq=3 ttl=244 time=65.9 ms

    --- 172.31.0.10 ping statistics ---
    3 packets transmitted, 3 received, 0% packet loss, time 2002ms
    rtt min/avg/max/mdev = 65.985/70.152/72.282/2.954 ms

③ iperf3：帯域確認
今回は100Mで設定しているので、100M程度あることを確認

[root@azure-inst01 azure]# iperf3 -c 172.31.0.10
    Connecting to host 172.31.0.10, port 5201
    [  4] local 172.20.0.4 port 43068 connected to 172.31.0.10 port 5201
    [ ID] Interval           Transfer     Bandwidth       Retr  Cwnd
    [  4]   0.00-1.00   sec  10.1 MBytes  84.8 Mbits/sec  508   1.45 MBytes
    [  4]   1.00-2.00   sec  11.2 MBytes  94.4 Mbits/sec  257    777 KBytes
    [  4]   2.00-3.00   sec  12.5 MBytes   105 Mbits/sec    0    825 KBytes
    [  4]   3.00-4.00   sec  12.5 MBytes   105 Mbits/sec    0    854 KBytes
    [  4]   4.00-5.00   sec  12.5 MBytes   105 Mbits/sec    0    873 KBytes
    [  4]   5.00-6.00   sec  12.5 MBytes   105 Mbits/sec    0    881 KBytes
    [  4]   6.00-7.00   sec  13.8 MBytes   115 Mbits/sec    0    884 KBytes
    [  4]   7.00-8.00   sec  12.5 MBytes   105 Mbits/sec    0    884 KBytes
    [  4]   8.00-9.00   sec  13.8 MBytes   115 Mbits/sec    0    884 KBytes
    [  4]   9.00-10.00  sec  12.5 MBytes   105 Mbits/sec    0    890 KBytes
    - - - - - - - - - - - - - - - - - - - - - - - - -
    [ ID] Interval           Transfer     Bandwidth       Retr
    [  4]   0.00-10.00  sec   124 MBytes   104 Mbits/sec  765             sender
    [  4]   0.00-10.00  sec   122 MBytes   102 Mbits/sec                  receiver

④ ssh接続確認
sshでAWSインスタンスへ接続できることを確認

[root@azure-inst01 azure]# ssh -i AWS_id_rsa ec2-user@172.31.0.10 hostname
    ip-172-31-0-10.ec2.internal

■ 参考

・Megaport 日本
・Megaport
・Megaport DCロケーション
・Megaport価格 | Megaport Networks
・MCR – Oracle via FastConnect (OCI)
・Connect to Oracle Cloud | Megaport Networks
・Connect to Amazon Web Services | Megaport Networks
・Connect to Google Cloud Platform | Megaport Networks
・Connect to Microsoft Azure | Megaport Networks
