Cognos Analytics ダッシュボード 図形の利用

More than 1 year has passed since last update.

ダッシュボードで図形の利用

ダッシュボードの任意の位置に、好きな図形やテキストを配置する手順を学びます。

手順

D2.Dashboardを開始点とする。

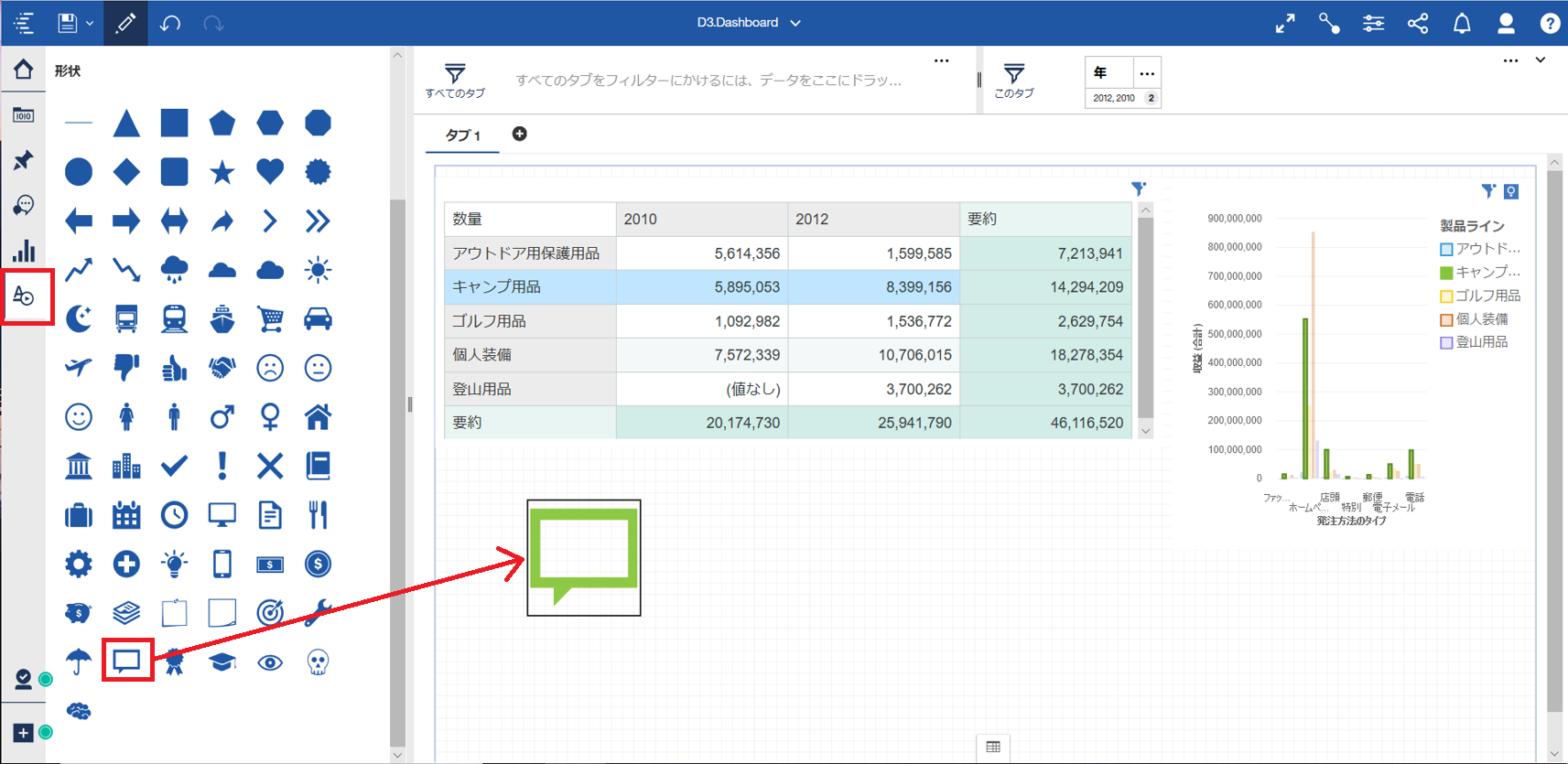

パワーポイントで良く使用する「吹き出し」のようなものを作りたいと思い、「ウィジェット」から、赤枠の「コールアウト」をドロップする。

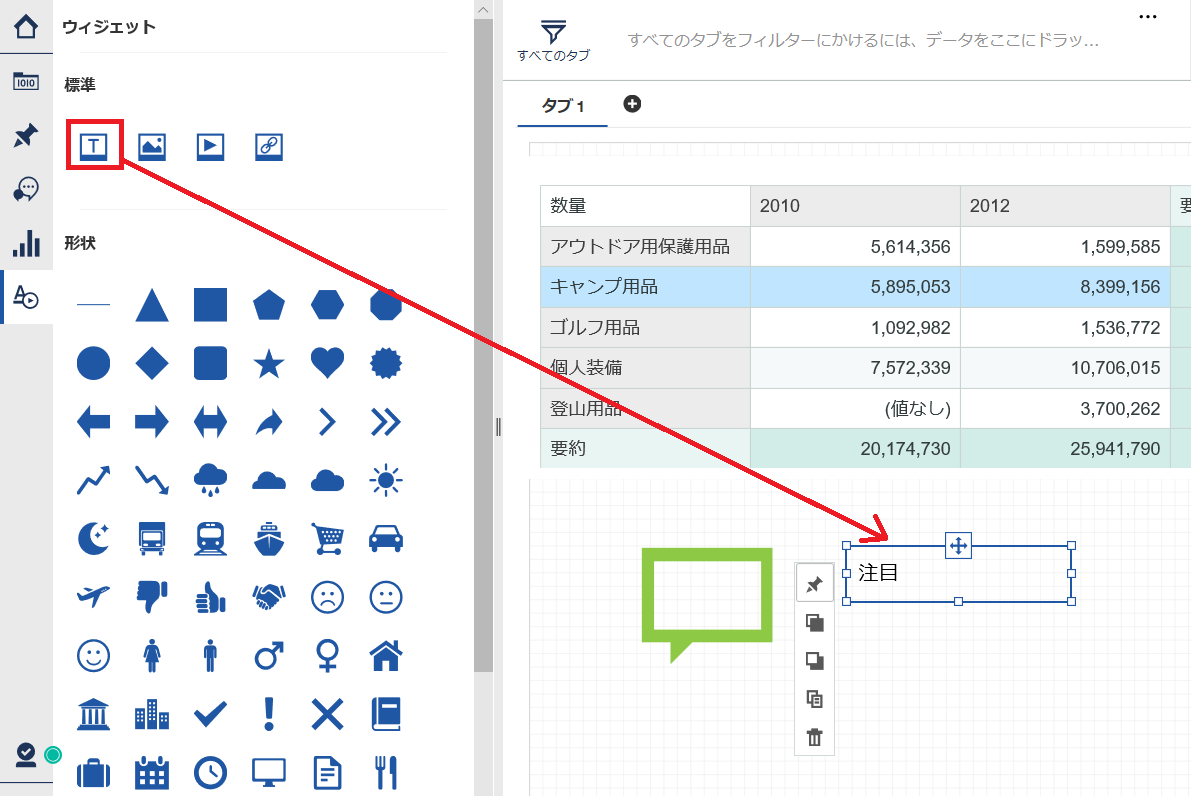

「テキスト」を適当な場所に配置し、メッセージを入力。

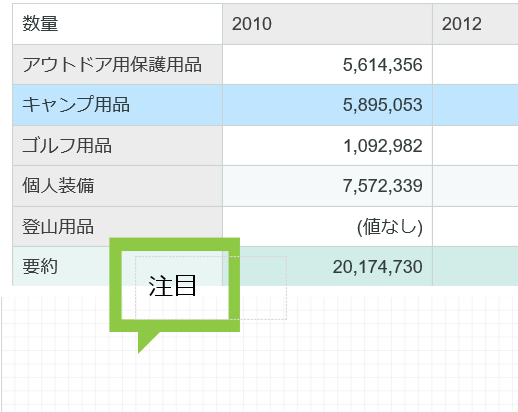

このままだと吹き出しが透けているので、吹き出し内を色塗りしたい。

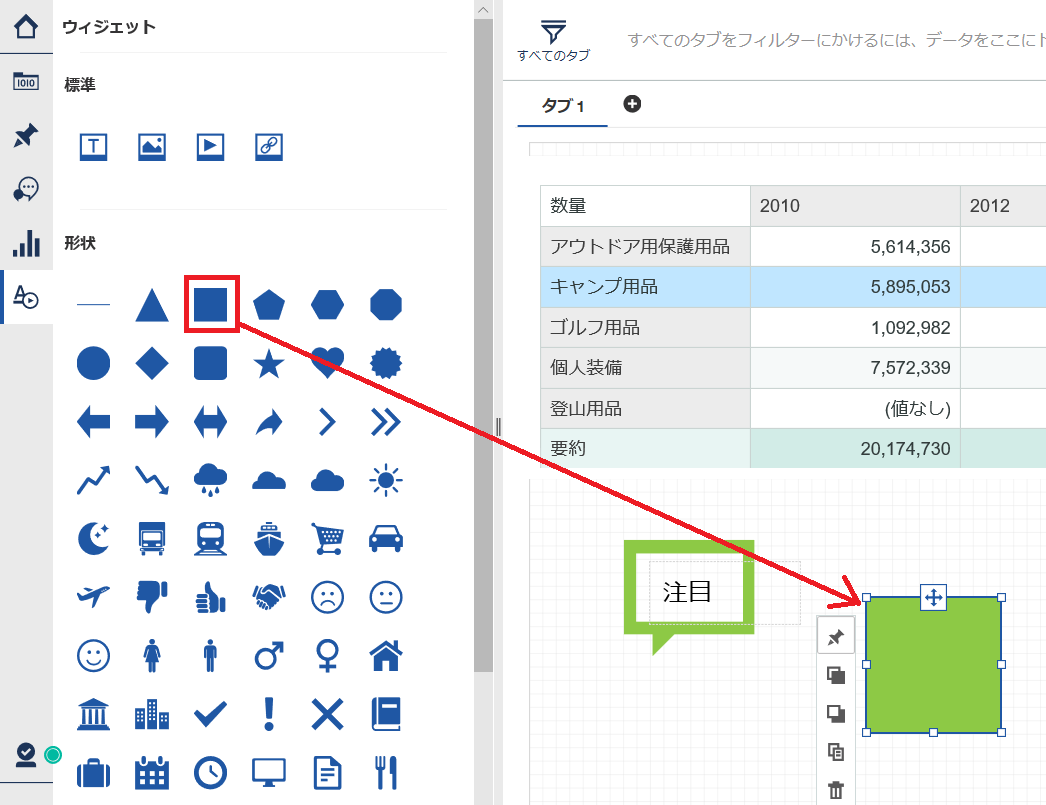

ちょっと原始的だが、四角形で埋める作戦とする。

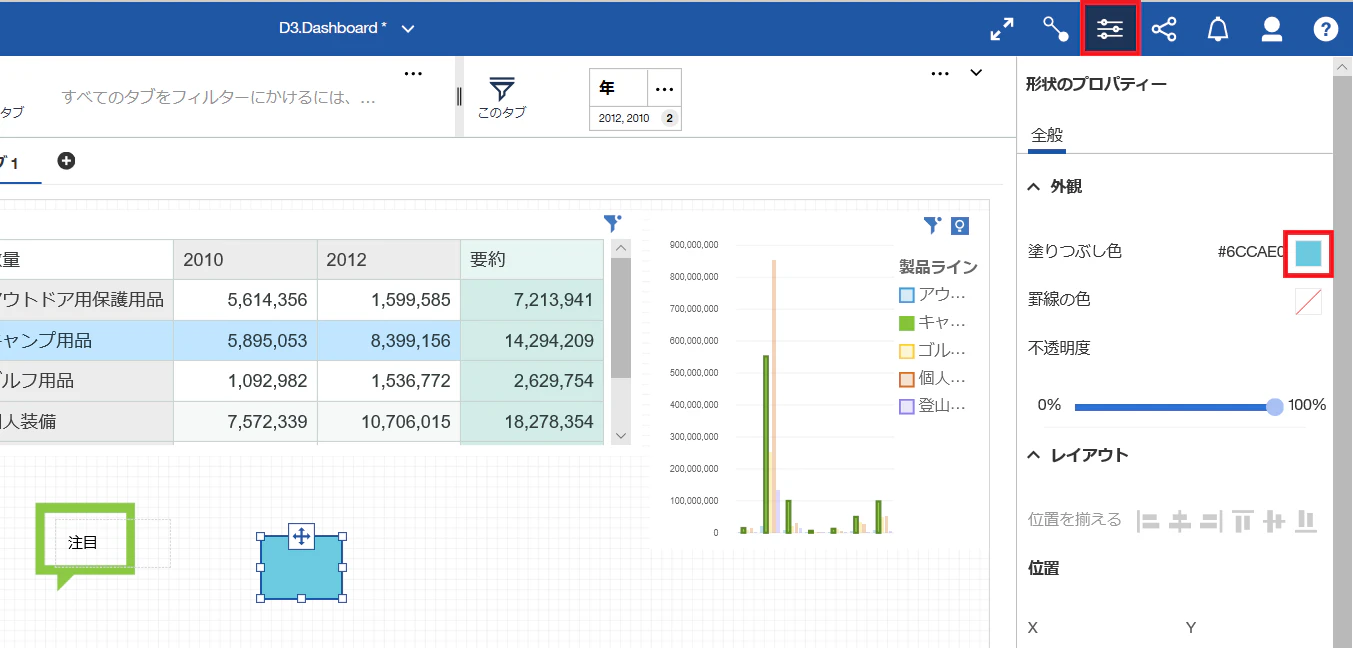

四角形を選択した状態で、上の青帯の「プロパティ」アイコンを選択すると、四角形の細かな表現指定ができるので、塗りつぶし色を変更する。
また、四角形のサイズは、右下をつかんで引っ張る事で変更できる。

サイズ・色を変更した四角形を、吹き出しに置いてみる。
どうやら前後の順番の指定が必要な事がわかる。

四角形を選択すると表示されるメニューで「背面へ移動」。

問題なさそうな表示となる。

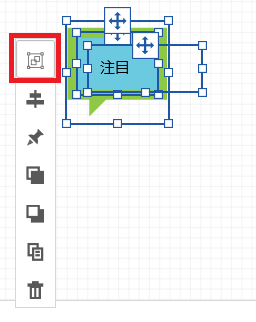

Ctrlボタンを押しながら「テキスト」「四角形」「コールアウト」を選択し、「グループ」アイコンを選択。グループ化される。

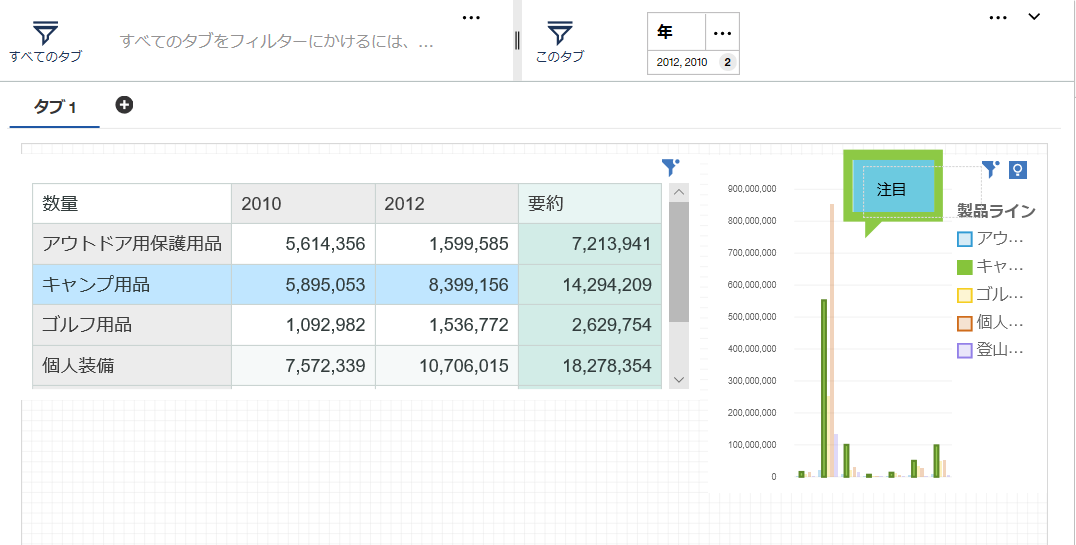

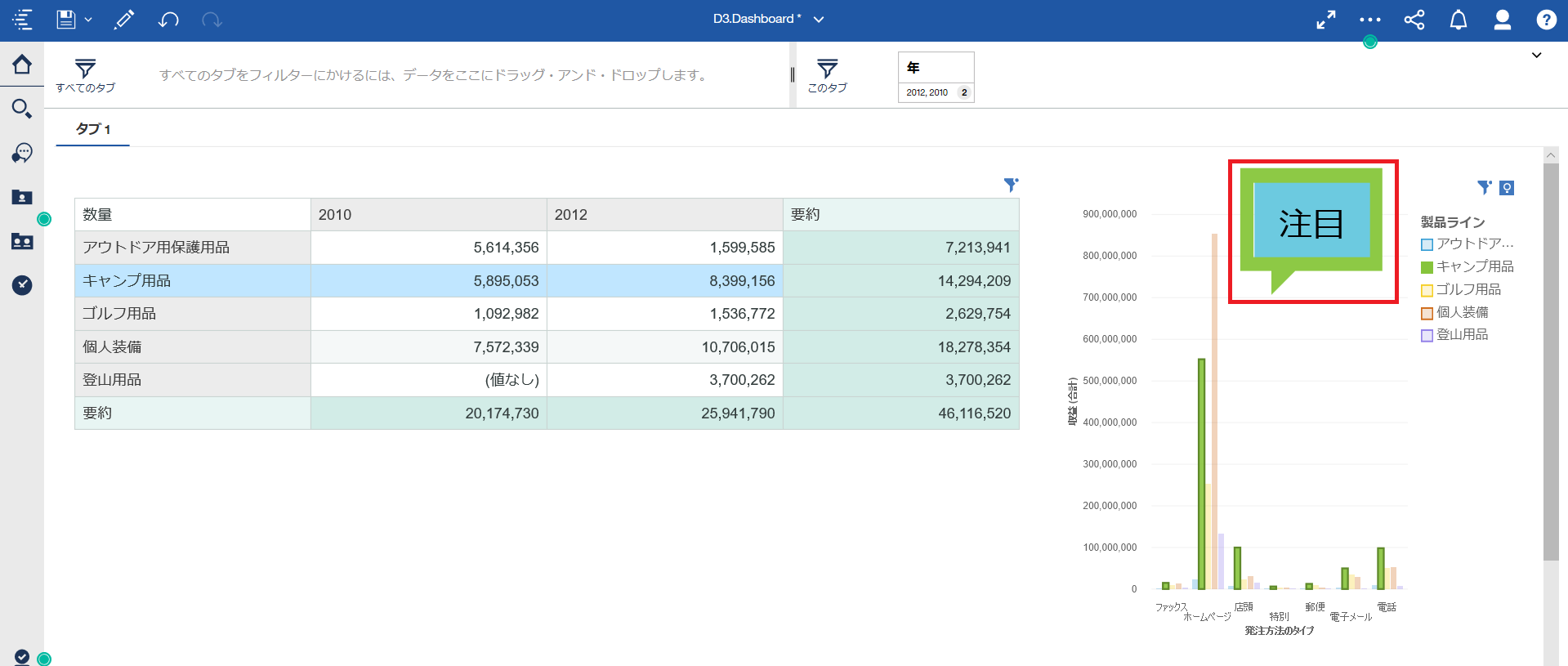

完成した吹き出しを好きな位置に配置。※前後の指定は、グラフやクロス集計との間でも可能。

このように、パワーポイントと似た操作感で、ダッシュボード上に図形や線の配置を自由に行う事ができる。
