はじめに

前回の記事ではONTAP管理用の実行環境(Execution Environment)の作成について記載しましたが、本記事では構築した実行環境を活用し、ONTAP管理用のPlaybookを利用する手順について記載致します。

何をしたい？できる？

AWX上でDockerにPushした実行環境をpullする
AWX上でPullした実行環境を使ってONTAP向けPlaybookの実行

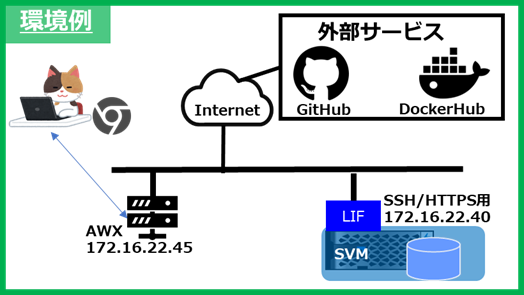

記事における環境情報

本記事では、以下の環境で実施した内容となります。

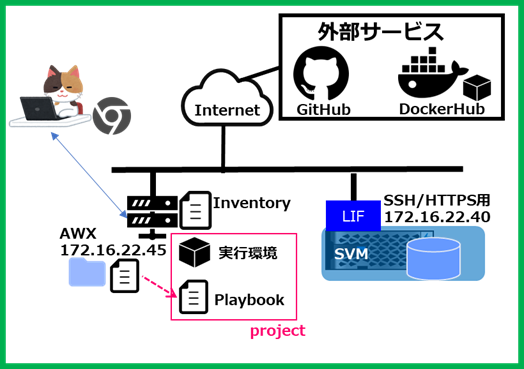

分かり易くするために、構成図は単純化しています。

AlmaLinux: 10.0
K3s : k3s-selinux 1.6-1.el9
Kustomize Version: v5.5.0
AWX Operator: 2.19.1

AWXにおけるPlaybookの実行について

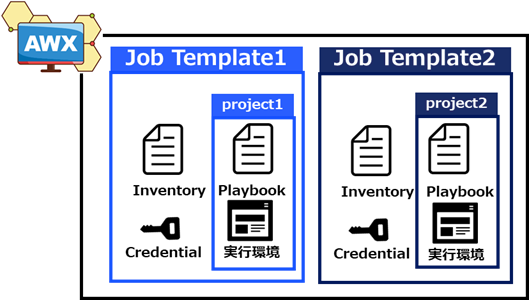

AWXでは前提としてAnsible Playbookを実行する際の設定をテンプレートとするJob Templateの概念を中心に展開されるような形をとっており、これによりPlaybookを実行する際のパラメータや環境を簡単に再利用できるようになります。

Job Templateの構成要素は以下の通りで、手順では構成要素の設定から実施する形になります。

Job実行するInventory
デバイスにログインするためのCredential(本記事の内容では不要)
Ansible Playbookを含むProject
Project内のPlaybookが実行される実行環境(Execution Environment)

設定手順

1. Inventory登録

AWXで操作する管理対象を登録します。
Playbook実行に関係する機器の登録を実施する事になりますが、ONTAP操作の場合は直接実行コードを配布しない為、操作対象がAWX自身となります。
グループの作成は必要に応じて実行します。

実際には作成したInventoryにAWXの外部IPをhostへ追加しなくても、Playbookのhosts記載をlocalhostとすることで動作させる事ができます。
(この手順例ではダミーのInventoryを登録するような形)

1-1. AWX上でInventory追加

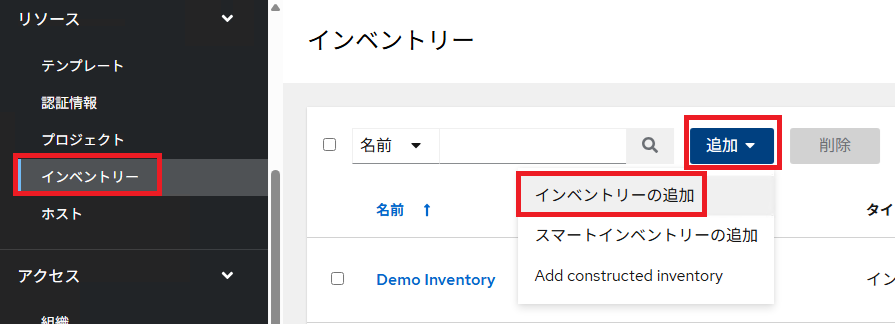

AWXにログイン後、[リソース]の[インベントリー]を選択し、中央に表示された画面で[追加]から[インベントリーの追加]を選択します。

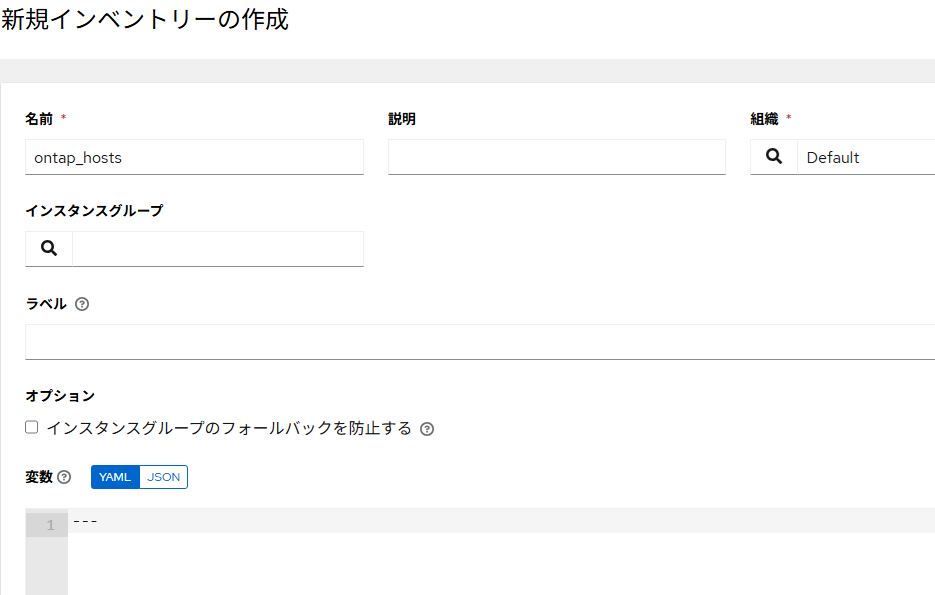

表示された画面で、インベントリー名を記載し、画面下方の[保存]をクリックします。
この記事の例では、AWX自体のhost登録はしない形で進めます。
(器としてのInventoryの作成のみ)

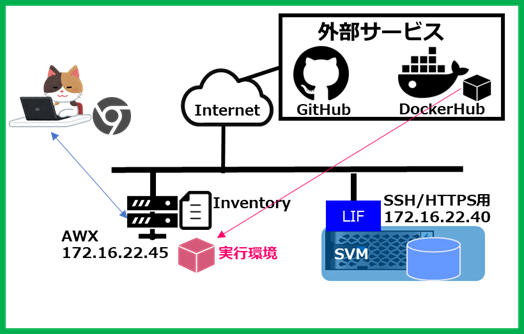

2. 実行環境の追加

前回の記事では、DockerHubにONTAP用の実行環境を登録したので、本記事のAWX上に於ける実行環境の追加でもDockerHubを指定します。

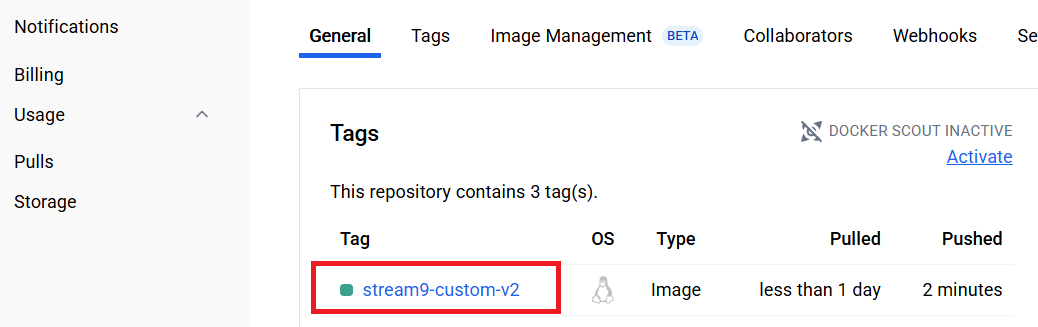

DockerHub上では以下のような形で実行環境はPush済です。

2-1. AWX上で実行環境追加

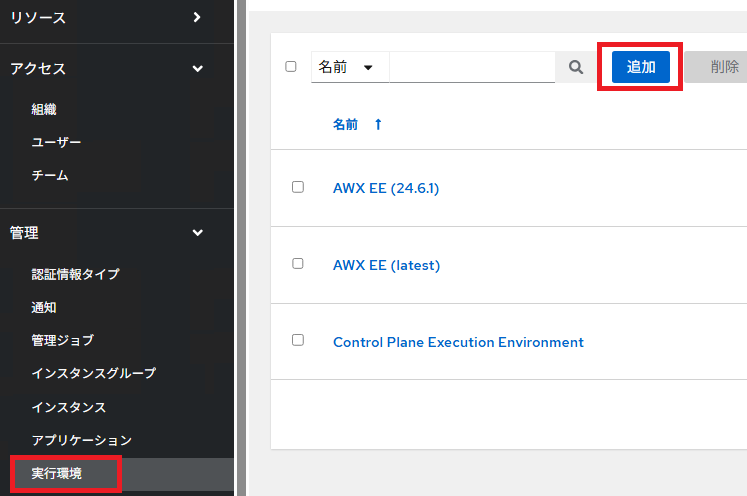

[管理]の[実行環境]を選択し、中央に表示された画面で[追加]を選択します。

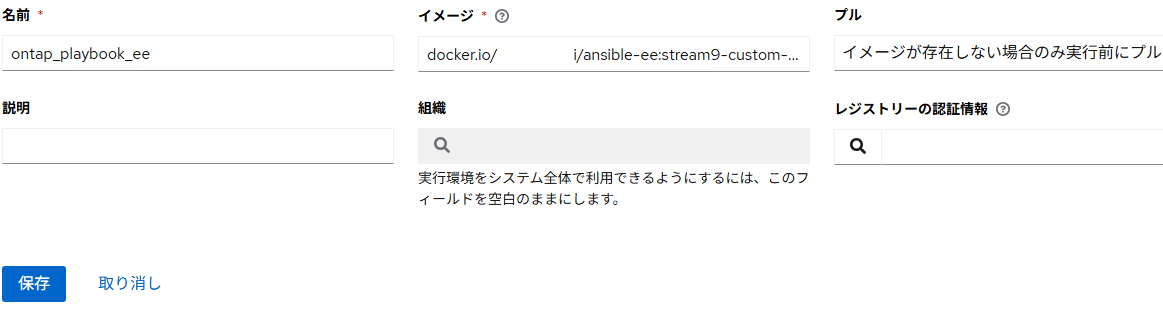

表示された画面で、DockerHubに登録されたONTAP管理用の実行環境を指定します。
本記事例ではDockerHubのpublic(公開)レポジトリに実行環境を置いているので、認証は不要となり、以下のようにDockerHub上のイメージを指定します。

　docker.io/"Docker ID"/ansible-ee:stream9-custom-v2

また、イメージが無い場合のみpullするように指定しています。

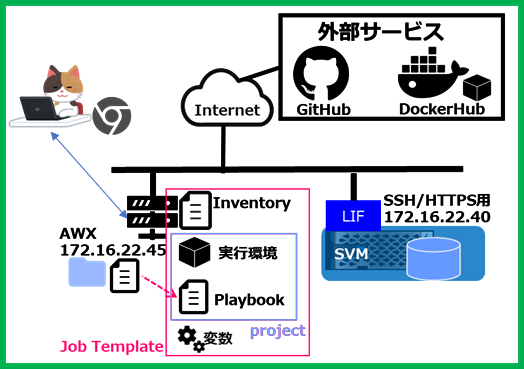

3. Projectの追加

Ansible Playbook置き場を定義します。
ソースコントロール(Playbookのある場所)をGitリポジトリにあるPlaybookを指定することもできますが、本記事では手動（AWX上のローカル領域）を指定して進めます。

手動(ローカル領域)を利用するには、過去の記事にあるPersistentVolume設定が必要となります。

3-1. AWX上でProjectの追加

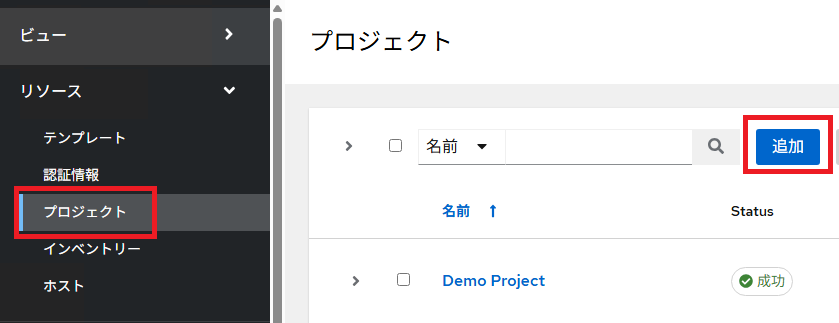

[リソース]の[プロジェクト]を選択し、中央に表示された画面で[追加]を選択します。

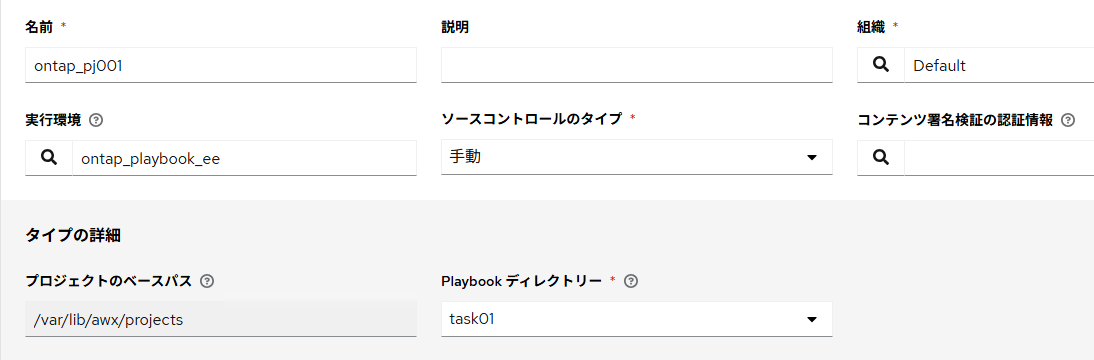

表示された画面で必要情報の記載・選択を実施します。
実行環境は上記でONTAP用に登録したものを指定し、ソースコントロールは手動を指定します。

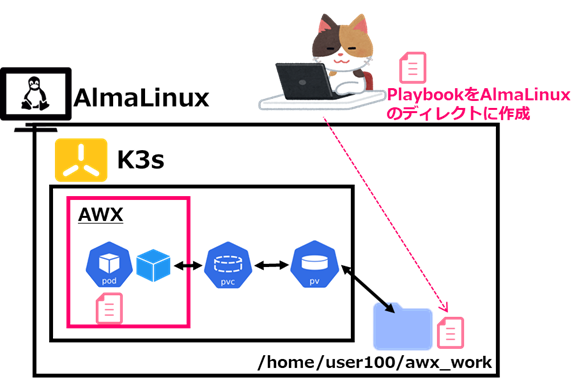

ソースコントロールを手動指定した際のAlma Linux上では以下のようになってます。
(AWXの/var/lib/awx/projectsのmount先)

# AWXのmount元となるディレクトリの確認
$ pwd
/home/user100/awx_work/task01

$ ls
svm_vol_info.yaml


# 置いてあるPlaybookの確認
$ cat svm_vol_info.yaml
---
- name: ONTAP Info
  hosts: localhost
  collections: netapp.ontap
  gather_facts: no
  become: no
  vars:
    ansible_python_interpreter: /usr/bin/python3
  tasks:
    - name: run ONTAP gather facts for vserver info
      na_ontap_rest_info:
        username: "{{ svm_user }}"
        password: "{{ svm_password }}"
        hostname: "{{ svm_host }}"
        https: true
        validate_certs: false
        use_rest: Always
        fields:
         - '*'
        gather_subset:
        - storage/volumes
      register: volume_info

    - name: Display Volume Information
      debug:
        msg: "{{ volume_info.ontap_info['storage/volumes'].records | list }}"
