【VFX Graph】連番アニメーションを使ってみた


はじめに

Visual Effect Graphでスプライトシートを使った連番アニメーションを使ってみました。



環境

【Unityバージョン】

Unity2018.3.14f1

【パッケージ】

Hight Definition RP - Version 4.1.0(Preview)

Visual Effect Graph - Version 4.10.0(Preview)

【OS】

Windows 10


Visual Effect Graph 完成図

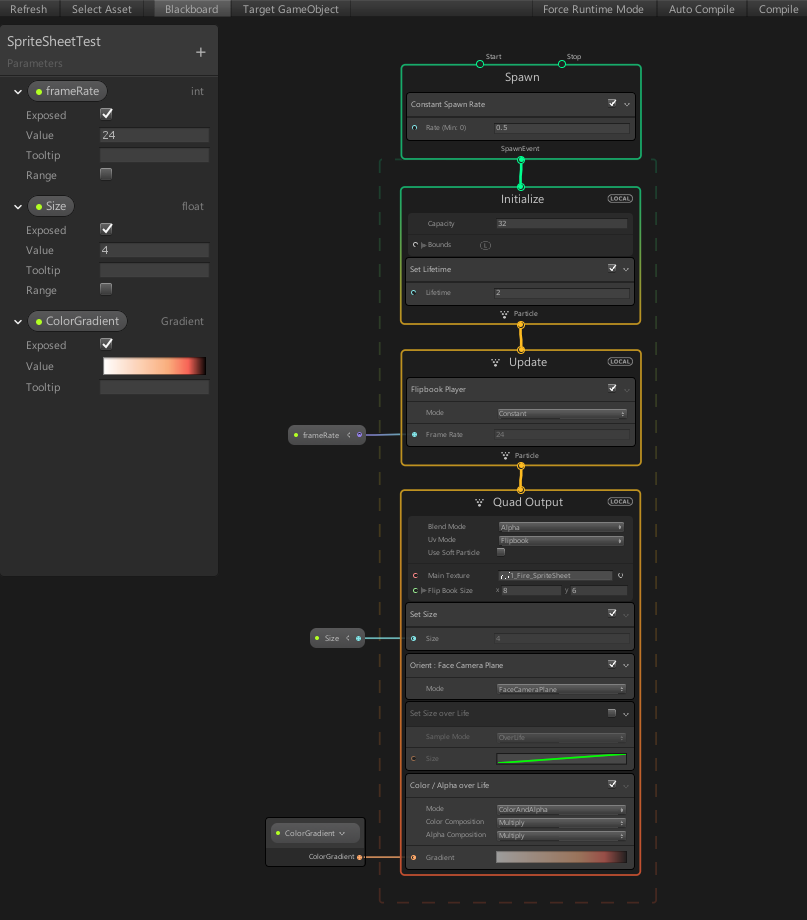

今回作成したVisual Effect Graphは以下になります。


STEP0. スプライトシートの用意

今回のエフェクトでは、以下のテクスチャを使用しました。

Photoshopを使って手描きで作成しました。

スプライトシート(透過png)


STEP1. UV Mode = Flipbook に設定

Output系ノードのUv ModeFlipbookに設定し、スプライトシートのテクスチャとスプライトシート分割数を設定します。


ただし、これだけではまだテクスチャは動きません。


STEP2. Flipbook Playerを追加

UpdateノードにFlipbook Playerブロックを追加することで、アニメーションが動くようになります

frameRateの部分にフレームレートを指定します。 今回は24を指定しました。


以上でエフェクトは完成です。


完成したエフェクト


炎が光っている感じはPost Processing StackのBloomを使って作っています。
