【Unity】C# Job System + Burstで波動方程式を実装し、 ShaderGraphで水を描画する

Last updated at Posted at 2020-12-05

はじめに

波を作ってみたので紹介します。
YouTube


C# Job Systemで波動方程式を実装し、ShaderGraphで水を描画しています。

GitHub
https://github.com/rngtm/Unity-JobSystem-WaveEquation

§1 . 波動方程式

2次元の波の運動は以下の数式で表されます。

\frac{\partial^2 u }{\partial t^2} = s^2 \left( \frac{\partial^2 u }{\partial x^2} + \frac{\partial^2 u }{\partial y^2} \right)

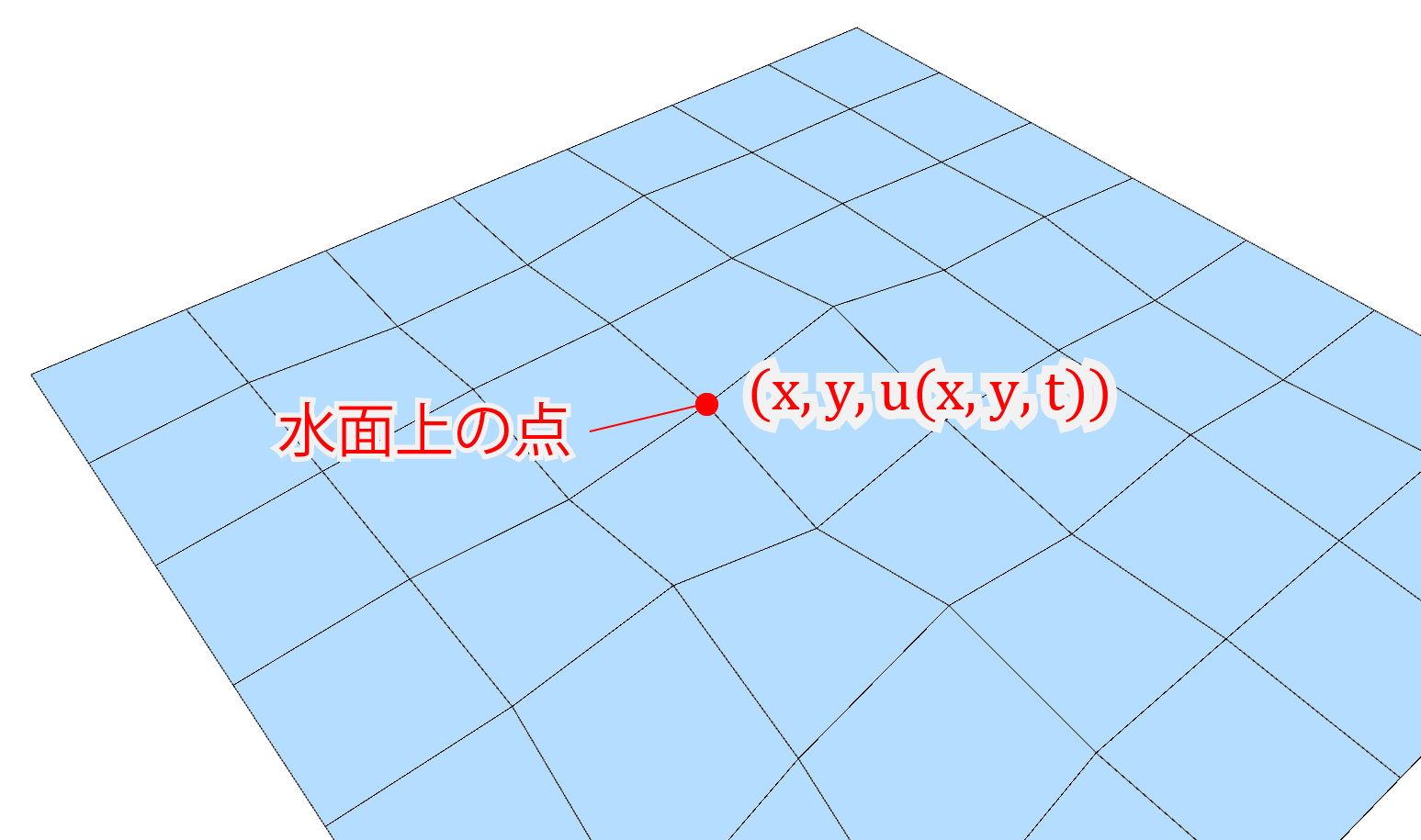

$u = u(x,y,t)$ は水面の波の変位、$s$は波の伝わる速さを表しています。

§2 . 関数f(x, y)の2階微分の計算

ここで、関数xとyの関数 $f(x,y)$　の2階微分は、ある小さな値 $h$ を使って以下の式で計算することができます。

$$
\frac{\partial^2}{\partial x^2}f(x, y) = \frac{f(x + h, y) + f(x - h,y) - 2 f(x,y)}{h^2} + O(h^2)
$$

$$
\frac{\partial^2}{\partial y^2}f(x, y) = \frac{f(x, y + h) + f(x,y - h) - 2 f(x,y)}{h^2} + O(h^2)
$$

$O(h^2)$は誤差を表しており、$h$を$0$に近づけるほど、誤差$O(h^2)$は0に近づきます。

※上記の式はテイラー展開を利用することで導出できますが、ここでは説明しません。
参考 : https://na.cs.tsukuba.ac.jp/jikken/wp-content/uploads/2016/07/wave.pdf

§3 . 波の加速度の計算

ここでは、時刻tにおける波の変位を $u(x,y)$ と表します。

先ほどの §2. の計算式の $ f(x,y) \rightarrow u(x,y)$ と置き換えると、$u$の$x, y$に関する2階微分を得ることができます。
$h$は$\Delta x, \Delta y$に置き換えます。

$$
\frac{\partial^2}{\partial x^2}u(x, y) \approx \frac{u(x + \Delta x, y) + f(x - \Delta x,y) - 2 u(x,y)}{(\Delta x)^2}
$$

$$
\frac{\partial^2}{\partial y^2}u(x, y) \approx \frac{u(x, y + \Delta y) + f(x,y - \Delta y) - 2 u(x,y)}{(\Delta y)^2}
$$

2階微分の足し合わせに波の伝わる速さ $s^2$を乗算すると、波の加速度 $ \frac{\partial^2 u }{\partial t^2} $　が求まります。

$$
\frac{\partial^2 u }{\partial t^2} = s^2 \left( \frac{\partial^2 u}{\partial x^2} + \frac{\partial^2 u }{\partial y^2} \right)
$$

§4. MonoBehaviourで波動方程式を実装してみる

まずはC# Job Systemを使わず、通常のMonoBehaviourで波動方程式シミュレーションを実装してみました。

ソースコード全体(WaveMesh2D.cs)
WaveMesh2D.cs
using System.Linq;
using UnityEngine;

/// <summary>
/// 2次元の波動方程式の実装
/// </summary>
[RequireComponent(typeof(MeshFilter))]
[RequireComponent(typeof(MeshRenderer))]
public class WaveMesh2D : MonoBehaviour
{
    [SerializeField] private Vector2Int resolution = new Vector2Int(16, 16); // メッシュ解像度
    [SerializeField] private float s = 0.5f; // 波の伝わる速さ
    [SerializeField] private Vector2 meshSize = new Vector2(8f, 8f);
    private Mesh mesh;
    private Vector3[] vertices = null;
    private Vector3[] normals = null;
    private float[,] waveTable; // 波の変位
    private float[,] waveSpeedTable;

    [SerializeField] private float rainForceMin = 0.1f;
    [SerializeField] private float rainForceMax = 0.3f;
    [SerializeField] private int rainIntervalFrame = 10;

    // Start is called before the first frame update
    void Start()
    {
        // 波のデータ作成
        waveTable = new float[resolution.x, resolution.y];
        waveSpeedTable = new float[resolution.x, resolution.y];

        // 波の初期化
        InitializeWave();

        // メッシュの作成
        CreateMesh();
    }

    /// <summary>
    /// 波の初期状態の設定
    /// </summary>
    private void InitializeWave()
    {
        // 座標(1,1)を中心にして、水を持ち上げます
        Vector2 center = new Vector2(1f, 1f);
        for (int yi = 1; yi < resolution.y - 1; yi++) // 端点(yi = 0, yi = resolution.y - 1 ) は固定する
        {
            for (int xi = 1; xi < resolution.x - 1; xi++) // 端点(xi = 0, xi = resolution.x - 1 ) は固定する
            {
                var p = GetVertexPosition(xi, yi);
                float r = (new Vector2(p.x, p.z) - center).magnitude;
                float h = Mathf.Exp(-r * 8.0f) * 2.0f;
                h = Mathf.Clamp01(h);
                waveTable[xi, yi] = h;
            }
        }
    }

    void FixedUpdate()
    {
        SolveWaveEquation(Time.fixedDeltaTime);
    }

    // 2次元波動方程式の実装
    void SolveWaveEquation(float deltaTime)
    {
        float dx = meshSize.x / resolution.x;
        float dy = meshSize.y / resolution.y;

        // 位置を元に加速度 (d/dt)^2 u の計算
        for (int yi = 1; yi < resolution.y - 1; yi++)
        {
            for (int xi = 1; xi < resolution.x - 1; xi++)
            {
                float wave = waveTable[xi, yi];
                float waveX1 = waveTable[xi - 1, yi];
                float waveX2 = waveTable[xi + 1, yi];
                float waveY1 = waveTable[xi, yi - 1];
                float waveY2 = waveTable[xi, yi + 1];

                // (d/dx)^2 u
                float dudx2 = (waveX1 + waveX2 - 2f * wave) / dx / dx;

                // (d/dy)^2 u
                float dudz2 = (waveY1 + waveY2 - 2f * waveTable[xi, yi]) / dy / dy;

                float waveAccel = s * s * (dudx2 + dudz2);
                waveSpeedTable[xi, yi] += waveAccel * deltaTime;
            }
        }

        // 速度の反映
        for (int yi = 1; yi < resolution.y - 1; yi++)
        {
            for (int xi = 1; xi < resolution.x - 1; xi++)
            {
                waveTable[xi, yi] += waveSpeedTable[xi, yi] * deltaTime;
            }
        }

        UpdateMesh();
    }

    /// <summary>
    /// メッシュ作成
    /// </summary>
    void CreateMesh()
    {
        mesh = new Mesh();

        // 頂点の作成
        int vertexCount = resolution.x * resolution.y;

        // 頂点・法線・UV作成
        vertices = new Vector3[vertexCount];
        normals = new Vector3[vertexCount].Select(x => new Vector3(0, 1, 0)).ToArray();

        var uv = new Vector2[vertexCount];
        int vi = 0;
        for (int yi = 0; yi < resolution.y; yi++)
        {
            for (int xi = 0; xi < resolution.x; xi++)
            {
                vertices[vi] = GetVertexPosition(xi, yi);
                uv[vi] = new Vector2((float)xi / (resolution.x - 1), (float)yi / (resolution.y - 1));
                vi++;
            }
        }

        // 頂点インデックス作成
        int triangleCount = (resolution.x - 1) * (resolution.y - 1) * 6;
        int[] triangles = new int[triangleCount];
        int offset = 0;
        int ti = 0;
        for (int yi = 0; yi < resolution.y - 1; yi++)
        {
            for (int xi = 0; xi < resolution.x - 1; xi++)
            {
                triangles[ti++] = offset;
                triangles[ti++] = offset + resolution.x;
                triangles[ti++] = offset + 1;
                triangles[ti++] = offset + resolution.x;
                triangles[ti++] = offset + resolution.x + 1;
                triangles[ti++] = offset + 1;

                offset += 1;
            }

            offset += 1;
        }

        mesh.SetVertices(vertices);
        mesh.uv = uv;
        mesh.SetTriangles(triangles, 0);

        GetComponent<MeshFilter>().mesh = mesh;
    }

    /// <summary>
    /// メッシュ更新
    /// </summary>
    private void UpdateMesh()
    {
        float dx = meshSize.x / resolution.x;
        float dy = meshSize.y / resolution.y;
        int vi = 0;
        for (int yi = 0; yi < resolution.y; yi++)
        {
            for (int xi = 0; xi < resolution.x; xi++)
            {
                vertices[vi] = GetVertexPosition(xi, yi);
                vi++;
            }
        }

        for (int yi = 0; yi < resolution.y - 1; yi++)
        {
            for (int xi = 0; xi < resolution.x - 1; xi++)
            {
                // 法線の計算
                float dudx = (waveTable[xi + 1, yi] - waveTable[xi - 1, yi]) / dx;
                float dudy = (waveTable[xi, yi] - waveTable[xi - 1, yi]) / dy;
                normals[xi + yi * resolution.x] = new Vector3(-dudx, 1.0f, -dudy).normalized;
            }
        }

        mesh.SetVertices(vertices);
        mesh.SetNormals(normals);
    }

    /// <summary>
    /// 現在の頂点座標の取得
    /// </summary>
    private Vector3 GetVertexPosition(int x, int y)
    {
        return new Vector3(
            (float) x / resolution.x * meshSize.x - meshSize.x / 2f,
            waveTable[x, y],
            (float) y / resolution.y * meshSize.y - meshSize.y / 2f
        );
    }
}


波動方程式の計算部分(抜粋)
    // 2次元波動方程式の計算 (FixedUpdate()から呼ぶ想定)
    void SolveWaveEquation(float deltaTime)
    {
        float dx = meshSize.x / resolution.x;
        float dy = meshSize.y / resolution.y;

        // 波の速度の計算
        for (int yi = 1; yi < resolution.y - 1; yi++)
        {
            for (int xi = 1; xi < resolution.x - 1; xi++)
            {
                float wave = waveTable[xi, yi]; // u(x, y)
                float waveX1 = waveTable[xi - 1, yi]; // u(x - dx, y)
                float waveX2 = waveTable[xi + 1, yi]; // u(x + dx, y)
                float waveY1 = waveTable[xi, yi - 1]; // u(x, y - dy)
                float waveY2 = waveTable[xi, yi + 1]; // u(x, y + dy)

                // (d/dx)^2 u
                float dudx2 = (waveX1 + waveX2 - 2f * wave) / dx / dx;

                // (d/dy)^2 u
                float dudz2 = (waveY1 + waveY2 - 2f * wave) / dy / dy;

                // 加速度(d/dt)^2 u の計算
                float waveAccel = s * s * (dudx2 + dudz2);

                // 加速度を使って速度を更新
                waveSpeedTable[xi, yi] += waveAccel * deltaTime;
            }
        }

        // 速度を使って位置を更新
        for (int yi = 1; yi < resolution.y - 1; yi++)
        {
            for (int xi = 1; xi < resolution.x - 1; xi++)
            {
                waveTable[xi, yi] += waveSpeedTable[xi, yi] * deltaTime;
            }
        }

        UpdateMesh();
    }


補足 : メッシュの法線の計算方法

水面メッシュの点$P(x,y,u(x,y))$ における長さ1の法線ベクトル $ \vec{n}$の計算方法を軽く紹介します。
法線ベクトルの計算は、C#では以下のような実装になっています。

// 法線の計算
float dudx = (waveTable[xi + 1, yi] - waveTable[xi - 1, yi]) / dx;
float dudy = (waveTable[xi, yi] - waveTable[xi - 1, yi]) / dy;
normals[xi + yi * resolution.x] = new Vector3(-dudx, 1.0f, -dudy).normalized;

\vec{n} =
\begin{vmatrix}
- \Delta u_x / \Delta x \\
- \Delta u_y / \Delta y \\
1
\end{vmatrix}
\\\\
\Delta u_x = u(x + \Delta x, y) - u(x, y)
\\\\
\Delta u_y = u(x, y + \Delta y) - u(x, y)

法線ベクトルの導出(ちょっと長いです)

■法線ベクトルの導出

水面にある点$P$からx方向に少しずれた位置にある水面上の点 $Q$と、
y方向に少しずれた位置にある水面上の点 $R$ を考えます。
$\vec{PQ}$ と $\vec{PR}$ の外積を計算することで、点Pの法線方向のベクトルを得ることができます。

■法線の計算

点P, Q, R は以下のようなベクトル形式で表すことができます。

P = \begin{pmatrix}
x \\
y \\
u(x,y)
\end{pmatrix}

Q = \begin{pmatrix}
x + \Delta x \\
y \\
u(x+\Delta x,y)
\end{pmatrix}

R = \begin{pmatrix}
x \\
y + \Delta y \\
u(x,y + \Delta y)
\end{pmatrix}



$\vec{PQ}$ と $\vec{PR}$ は以下のようなベクトルになります。

\vec{PQ} = \begin{pmatrix}
\Delta x \\
0 \\
u(x+\Delta x,y) - u(x,y)
\end{pmatrix}
= \begin{pmatrix}
\Delta x \\
0 \\
\Delta u_x
\end{pmatrix}

\vec{PR} =  \begin{pmatrix}
0 \\
dy \\
u(x,y+\Delta y) - u(x,y)
\end{pmatrix}
= \begin{pmatrix}
0 \\
dy \\
\Delta u_y
\end{pmatrix}


$\vec{PQ}$ と $\vec{PR}$ の外積を計算すると、以下のようになります。

\vec{PQ} \times \vec{PR}
=
\begin{pmatrix}
\Delta x\\
0 \\
\Delta u_y
\end{pmatrix}
\times
\begin{pmatrix}
0 \\
\Delta y \\
\Delta u_y
\end{pmatrix}
=
\begin{pmatrix}
- \Delta y \Delta u_x \\
- \Delta x \Delta u_y \\
\Delta x \Delta y
\end{pmatrix}
=
\begin{pmatrix}
- \Delta u_x / \Delta x \\
- \Delta u_y / \Delta y \\
1
\end{pmatrix}
\Delta x \Delta y

$ \vec{PQ} \times \vec{PR} $ を正規化すると、係数の $ \Delta x \Delta y $ は消え、長さ1の法線ベクトル $\vec{n}$ を得ます。

| \vec{PQ} \times \vec{PR} |
= \begin{vmatrix}
- \Delta u_x / \Delta x \\
- \Delta u_y / \Delta y \\
1
\end{vmatrix}
= \vec{n}

z方向下向きの法線ベクトルが欲しいときは、-1倍します。

\begin{vmatrix}
\Delta u_x / \Delta x \\
\Delta u_y / \Delta y \\
-1
\end{vmatrix}

(法線ベクトルの導出おわり)


$5. C# Job Systemで波動方程式を実装する

§4. の 波動シミュレーションをJobSystemに移植します。

移植に当たって以下のようなcsファイルを用意しました。

csファイル名 説明
WaveParameter.cs 波のパラメータを保持する構造体
WaveSpeedJob.cs 波動方程式を計算し、波の速度を更新するジョブ
WavePositionJob.cs 波の速度を利用して、波の位置を更新するジョブ。 WaveSpeedJobの後に実行
WaveMesh2D_Job.cs 波の状態をMeshへ反映するMonoBehaviourクラス
WaveJobSystem.cs JobSystemを実行する大元のMonoBehaviourクラス

Unity上での実装を見たい方は、GitHubリポジトリをご覧ください
https://github.com/rngtm/Unity-JobSystem-WaveEquation

ソースコード

WaveParameter.cs (波のパラメータの構造体)
WaveParameter.cs
using System;
using UnityEngine;

/// <summary>
/// 波のパラメータ
/// </summary>
[Serializable]
public struct WaveParameter
{
    public int NumX; // グリッドの数(X)
    public int NumY; // グリッドの数(Y)
    public float DeltaX; // グリッド間の距離(X方向)
    public float DeltaY; // グリッド間の距離(Y方向)
    public float V; // 波が伝わる速さ
    public Vector2 MeshSize; // メッシュの大きさ
}

WaveSpeedJob.cs (波の速さを更新するジョブ)
WaveSpeedJob.cs
using Unity.Burst;
using Unity.Collections;
using Unity.Jobs;

/// <summary>
/// 波の加速度・速度を計算するJob
/// </summary>
[BurstCompile]
public struct WaveSpeedJob : IJobParallelFor
{
    [ReadOnly] public WaveParameter Parameter;
    [ReadOnly] public NativeArray<float> WaveArray; // 波の変位u
    public NativeArray<float> Accel; // 波の加速度　(d/dt)^2 u
    public NativeArray<float> Speed; // 波の速さ (d/dt) u
    public float DeltaTime;

    public void Execute(int index)
    {
        int xi = index % Parameter.NumX;
        int yi = index / Parameter.NumX;

        // 端点の場合は何もしない
        if (xi == 0 || xi == Parameter.NumX - 1) return;
        if (yi == 0 || yi == Parameter.NumY - 1) return;

        float wave = GetWave(xi, yi);
        float waveX1 = GetWave(xi - 1, yi);
        float waveX2 = GetWave(xi + 1, yi);
        float waveY1 = GetWave(xi, yi - 1);
        float waveY2 = GetWave(xi, yi + 1);

        float d2ux = (waveX1 + waveX2 - 2f * wave) / (2f);
        float d2uy = (waveY1 + waveY2 - 2f * wave) / (2f);

        float dvdx = (Parameter.V / Parameter.DeltaX);
        Accel[index] = dvdx * dvdx * (d2ux + d2uy) * DeltaTime;
        Speed[index] += Accel[index] * DeltaTime;
    }

    float GetWave(int xi, int yi)
    {
        return WaveArray[xi + yi * Parameter.NumX];
    }
}

WavePositionJob.cs (波の位置(変位u)を更新するジョブ)
WavePositionJob.cs
using Unity.Burst;
using Unity.Collections;
using Unity.Jobs;

/// <summary>
/// 波のSpeedを元にして、波の変位uを更新するJob
/// </summary>
[BurstCompile]
public struct WavePositionJob : IJobParallelFor
{
    [ReadOnly] public float DeltaTime;
    [ReadOnly] public NativeArray<float> Speed; // 波の速さ (d/dt) u
    public NativeArray<float> Position; // 波の速さ (d/dt) u

    public void Execute(int index)
    {
        // 波の変位の更新
        Position[index] += Speed[index] * DeltaTime;
    }
}

WaveMesh2D_Job.cs (波のメッシュを管理するMonoBehaviourクラス)
WaveMesh2D_Job.cs
using System.Linq;
using Unity.Collections;
using UnityEngine;

/// <summary>
/// 波のメッシュを管理するクラス(C# JobSystemから動かす)
/// </summary>
[RequireComponent(typeof(MeshFilter))]
[RequireComponent(typeof(MeshRenderer))]
public class WaveMesh2D_Job : MonoBehaviour
{
    private WaveParameter parameter;
    private NativeArray<float> waveTable;
    private Vector2Int resolution; // メッシュ解像度
    private Mesh mesh = null;
    private Vector3[] vertices = null;
    private Vector3[] normals = null;

    /// <summary>
    /// 波の初期化
    /// </summary>
    public void Create(WaveParameter parameter, NativeArray<float> waveArray)
    {
        this.parameter = parameter;
        resolution = new Vector2Int(parameter.NumX, parameter.NumY);
        waveTable = waveArray;
        CreateMesh();
    }

    /// <summary>
    /// メッシュ作成
    /// </summary>
    void CreateMesh()
    {
        mesh = new Mesh();

        // 頂点の作成
        int vertexCount = resolution.x * resolution.y;

        // 頂点・法線・UV作成
        vertices = new Vector3[vertexCount];
        normals = new Vector3[vertexCount].Select(x => new Vector3(0, 1, 0)).ToArray();

        var uv = new Vector2[vertexCount];
        int vi = 0;
        for (int yi = 0; yi < resolution.y; yi++)
        {
            for (int xi = 0; xi < resolution.x; xi++)
            {
                vertices[vi] = GetVertexPosition(xi, yi);
                uv[vi] = new Vector2((float)xi / (resolution.x - 1), (float)yi / (resolution.y - 1));
                vi++;
            }
        }

        // 頂点インデックス作成
        int triangleCount = (resolution.x - 1) * (resolution.y - 1) * 6;
        int[] triangles = new int[triangleCount];
        int offset = 0;
        int ti = 0;
        for (int yi = 0; yi < resolution.y - 1; yi++)
        {
            for (int xi = 0; xi < resolution.x - 1; xi++)
            {
                triangles[ti++] = offset;
                triangles[ti++] = offset + resolution.x;
                triangles[ti++] = offset + 1;
                triangles[ti++] = offset + resolution.x;
                triangles[ti++] = offset + resolution.x + 1;
                triangles[ti++] = offset + 1;

                offset += 1;
            }

            offset += 1;
        }

        mesh.SetVertices(vertices);
        mesh.uv = uv;
        mesh.SetTriangles(triangles, 0);

        GetComponent<MeshFilter>().mesh = mesh;
    }

    /// <summary>
    /// メッシュ更新
    /// </summary>
    public void UpdateMesh()
    {
        float dx = parameter.MeshSize.x / resolution.x;
        float dy = parameter.MeshSize.y / resolution.y;
        int vi = 0;
        for (int yi = 0; yi < resolution.y; yi++)
        {
            for (int xi = 0; xi < resolution.x; xi++)
            {
                vertices[vi] = GetVertexPosition(xi, yi);
                vi++;
            }
        }

        for (int yi = 1; yi < resolution.y - 1; yi++)
        {
            for (int xi = 1; xi < resolution.x - 1; xi++)
            {
                // 法線の計算
                float dudx = (GetWave(xi + 1, yi) - GetWave(xi - 1, yi)) / parameter.DeltaX;
                float dudy = (GetWave(xi, yi) - GetWave(xi - 1, yi)) / parameter.DeltaY;
                normals[xi + yi * resolution.x] = new Vector3(-dudx, 1.0f, -dudy).normalized;
            }
        }

        mesh.SetVertices(vertices);
        mesh.SetNormals(normals);
    }

    private Vector3 GetVertexPosition(int x, int y)
    {
        return new Vector3(
            (float) x / resolution.x * parameter.MeshSize.x - parameter.MeshSize.x / 2f,
            GetWave(x, y),
            (float) y / resolution.y * parameter.MeshSize.y - parameter.MeshSize.y / 2f
        );
    }

    private float GetWave(int x, int y)
    {
        return waveTable[x + y * resolution.x];
    }
}

WaveJobSystem.cs (JobSystemを実行するMonoBehaviourクラス)
WaveJobSystem.cs
using Unity.Collections;
using Unity.Jobs;
using UnityEngine;

public class WaveJobSystem : MonoBehaviour
{
    [SerializeField] private WaveMesh2D_Job waveMesh = null;
    [SerializeField] private WaveParameter parameter = new WaveParameter();
    private NativeArray<float> accelArray;
    private NativeArray<float> speedArray;
    private NativeArray<float> waveArray;

    void Start()
    {
        // Native Arrayのメモリ割り当て
        int arrayLength = parameter.NumX * parameter.NumY;
        accelArray = new NativeArray<float>(arrayLength, Allocator.Persistent);
        speedArray = new NativeArray<float>(arrayLength, Allocator.Persistent);
        waveArray = new NativeArray<float>(arrayLength, Allocator.Persistent);

        // 波の初期状態の設定
        InitializeWave();

        // Mesh作成
        waveMesh.Create(parameter, waveArray);
    }

    private void FixedUpdate()
    {
        RunJob();
        waveMesh.UpdateMesh();
    }

    /// <summary>
    /// ジョブの実行
    /// </summary>
    private void RunJob()
    {
        float deltaTime = Time.fixedDeltaTime;
        var speedJob = new WaveSpeedJob
        {
            Accel = accelArray,
            Speed = speedArray,
            WaveArray = waveArray,
            Parameter = parameter,
            DeltaTime = deltaTime,
        };

        var speedHandle = speedJob.Schedule(speedArray.Length, 1);

        var positionJob = new WavePositionJob
        {
            Speed = speedArray,
            Position = waveArray,
            DeltaTime = deltaTime,
        };

        var positionHandle = positionJob.Schedule(speedArray.Length, 1, speedHandle);
        positionHandle.Complete();
    }

    /// <summary>
    /// 波の初期化
    /// </summary>
    private void InitializeWave()
    {
        Vector2 center = new Vector2(1f, 1f);
        int i = 0;
        for (int yi = 0; yi < parameter.NumY; yi++)
        {
            for (int xi = 0; xi < parameter.NumX; xi++)
            {
                var p = GetVertexPosition(xi, yi);
                float r = (new Vector2(p.x, p.z) - center).magnitude;
                float h = Mathf.Exp(-r * 8.0f) * 2.0f;
                h = Mathf.Clamp01(h);
                waveArray[i++] = h;
            }
        }
    }

    /// <summary>
    /// 頂点座標取得
    /// </summary>
    /// <param name="x"></param>
    /// <param name="y"></param>
    /// <returns></returns>
    private Vector3 GetVertexPosition(int x, int y)
    {
        return new Vector3(
            (float) x / parameter.NumX * parameter.MeshSize.x - parameter.MeshSize.x / 2f,
            GetWave(x, y),
            (float) y / parameter.NumY * parameter.MeshSize.y - parameter.MeshSize.y / 2f
        );
    }

    /// <summary>
    /// 波の取得
    /// </summary>
    /// <param name="x"></param>
    /// <param name="y"></param>
    /// <returns></returns>
    private float GetWave(int x, int y)
    {
        return waveArray[x + y * parameter.NumX];
    }

    /// <summary>
    /// NativeArrayの解放 (確保したNativeArrayは自分で開放する必要がある)
    /// </summary>
    private void OnDestroy()
    {
        waveArray.Dispose();
        speedArray.Dispose();
        accelArray.Dispose();
    }
}

JobSystemのBurst対応について

BurstCompileアトリビュートをJobの頭につけることで、Burst対応されます。

WavePositionJob.cs
[BurstCompile]
public struct WavePositionJob : IJobParallelFor
{
...

$6. ShaderGraphで水を描画する

水の描画方法は複数考えられます。
・地面のレンダリング結果に水面を上から重ねる
・地面レンダリングのUVを水面の法線でゆがませる
・光を水面で屈折させて地面を描画する
など

今回はRayを水面で屈折させて地面を描画することにしてみました。

Rayの屈折

Rayを水面で屈折させて、地面を描画します。


具体的な手順

1) Cameraから、水面メッシュへ向けてRayを飛ばす
2) メッシュ上の法線を利用して、Rayの向きを屈折させる
3) 屈折したRayが地面にぶつかった位置の座標をテクスチャ座標として利用して、地面テクスチャを描画する

ShaderGraphの実装


Ray向きの計算部分


Rayの屈折部分

ここではメッシュ法線を利用して、Rayの向きを屈折させています。

カスタムノード Refract

ShaderGraphには屈折させるノードは存在しないので、カスタムノードでRefract(屈折)ノードを作成しました。

カスタムノード Refractの実装について

カスタムノード Refractの実装

カスタムノードの中身では、Custom Functionで屈折処理を実装しています。

Refract
OutDir = refract(RayDir, Normal, eta);

RayDir, Normal について

RayDirはRayの向き、NormalはRayとメッシュが当たる位置の法線Nです。


etaについて

etaは屈折率の比を表しています。
空気(1.0)から水(1.333)へ入射する場合、はeta = 0.75になります。

eta = \frac{1.0}{1.333} \approx 0.75


Rayの進む距離の計算部分


ここでは、Rayが地面にぶつかるまでの距離を計算しています。

Ray位置の計算

ここでは、Rayの地面上の位置を計算しています。


地面テクスチャサンプリング処理

地面のRayのXZ座標を使って地面テクスチャをサンプリングしています。

サンプリング結果は、Albedoとして出力します。

結果


84
65
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
84
65
