Webカメラとラズパイで、あれ？コンロの火消したっけ？解消

作ったもの

コンロの様子をスマホに送る仕組み

使い方

• 家の玄関に貼ったNFCタグにスマホでタッチ

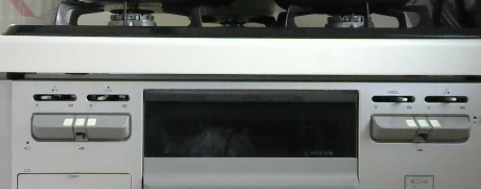

• LINEにコンロの様子が届く

使ったツール

• Raspberry Pi zero W
• Webカメラ ロジクール C270n
• iPhone (NFC連携はiPhone11以降の模様, 「ショートカットのボタン押す」で良いならNFC不要)
• NFCタグ
• Node-RED
• iOS ショートカット
• LINE Notify

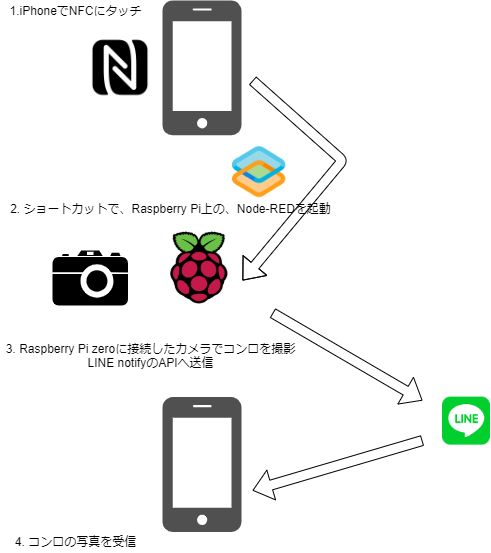

仕組みの大枠

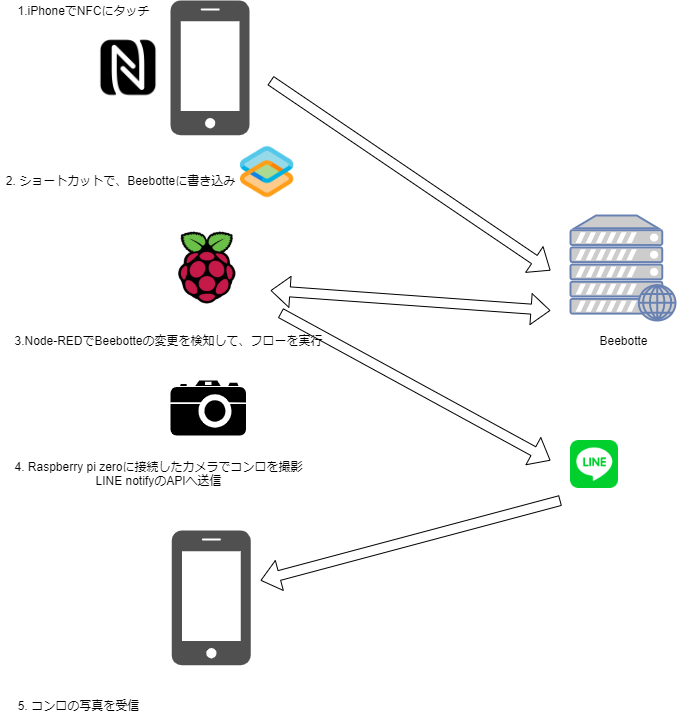

実際に使っているのは、外出先からでも確認できるように、Beebotteを経由しているが(下図)、長くなるので省略

作り方

1. こちらの記事を参考に、LINEのアクセストークンを入手
   [超簡単]LINE notify を使ってみる

2. Raspberry PiにWebカメラを接続

3. Raspberry Pi に fswebcam をインストール

   $ sudo apt install -y fswebcam


4. Raspberry Pi上で、以下のようなシェルスクリプト(fire.sh)を準備 (Node-REDで完結させる方がおしゃれとは思いながらも逃避)

   #!/bin/bash
   ACCESS_TOKEN="<LINEのアクセストークン>"
   PICTURE_PATH="/home/pi/fire.jpg"

   # 解像度は1280x720, 日付が見やすいようfont sizeを60に, 文字化けする場合は、sudo apt-get install fonts-noto
   fswebcam -d /dev/video0 -r 1280x720 --font ':60' $PICTURE_PATH

   curl -X POST https://notify-api.line.me/api/notify -H "Authorization: Bearer $ACCESS_TOKEN" -F "message=fire monitor" -F
   "imageFile=@$PICTURE_PATH"


5. シェルスクリプトに実行権限付与

   $ chmod +x fire.sh

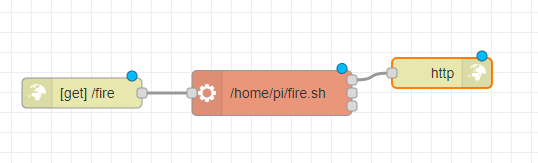

6. Node-REDで、以下のようなフローを作成


7. iPhoneのショートカット作成

   1. ショートカットの「オートメーション」を選択
   2. 「＋」で新規作成
   3. 「NFC」を選び、「スキャン」を押して、玄関に貼るNFCタグを読み込み、適当な名前を付ける
   4. 「行う」の部分に、「デバイスを振動させる振動」を追加
   5. 更に、「URL」を追加し、URLに「Raspberry piのアドレス:1880/fire」を記載
      (1880は、Node-REDのデフォルトポート fireは上で作ったフローにおける[get]のアドレス)

感想&プラスアルファの工夫

• これで、火を消したか不安になって引き返す必要がなくなった。
• コンロのスイッチ?に蓄光シールを貼って、付いているか否かを見やすくした
• 食器棚にWebカメラを固定するため、3Dプリンターでマウンターを作った
• カメラの首が可動式になっていたが、動かないようにグルーガンで固定した
• 今回を家周りトリオロジーの最後にして、次は違う系統を作ろうかなぁ　No.1, No.2

Disclaimer

• 当初、前から持っているRaspberry Piを使い回していたら、何度か撮影するうちに、撮影がコケる現象が発生。
  エラー処理をまじめにやっていないため、前に撮影した写真が送られて来た。
• 火が消えている、安心。と思っていたら実は火がついていたとかあり得るので、利用は自己責任でお願いします。
