一見普通なのにKubernetesを破壊するyaml

まずはこちらをご覧ください

お分かりいただけただろうか？

• instance-1がmaster, instance-2がnodeのk8sクラスタ上で
• kubectl create -fでyamlを投げた
  • yamlの中身は**instance-2のIPをexternalIPに持つService**

投げたdestroy.yaml

apiVersion: v1
kind: Service
metadata:
  name: destroy
spec:
  ports:
  - port: 6666
  externalIPs:
  - 10.128.0.9 # ip of instance-2

• すると**instance-2が落ちた**
• instance-2にSSHするとなぜかinstance-1にログインした

一見普通のyamlなのになぜ？

解説

この現象は次の要素を組み合わせると起きます

• kube-proxy mode に IPVS modeを指定したKubernetesクラスタ
• externalIPにノードのIPを指定したサービスを作る

kube-proxy mode, IPVS mode, externalIPについて説明してから、
なぜその組み合わせがノード障害を起こすのか見ていきます

kube-proxy modeとは？

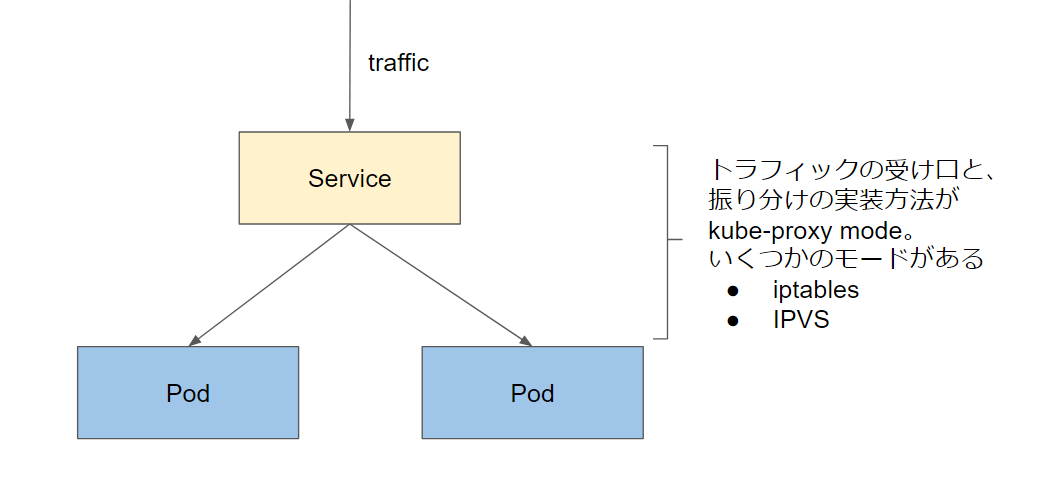

• Kubernetesdでは、Serviceをトラフィックの受け口として複数Podへのネットワークの振り分けが実現できます
  • クライアントはServiceのIPを介することで、Podにアクセスできます
• この振り分けの実現方法を指定するのが kube-proxy mode です。
  • デフォルトではiptablesを使うiptables proxy modeです
  • IPVSというLinux Kernelのロードバランサ機能を用いるのがIPVS proxy mode です
    • v1.11でGAになりました

IPVS modeの挙動

IPVSは次の２つのコンポーネントを組み合わせてロードバランスを実現します

• Virtual Server(IPVSサーバー): トラフィックの受け口
• Real Server: トラフィックの転送先

IPVSでServiceのトラフィックの振り分けを実装することを考えると、
Real ServerにはPodを指定すればよいですが、IPVSサーバーに相当するものがありません。

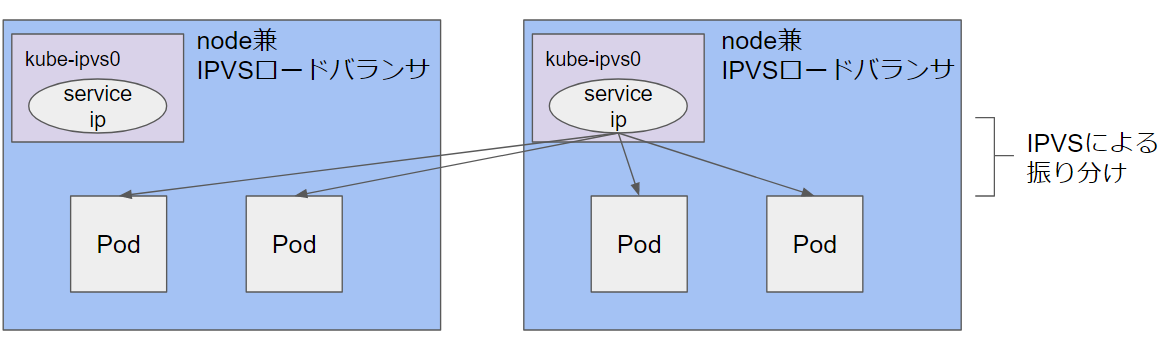

そこで、KubernetesではノードをIPVSサーバーにしてしまいます。kube-ipvs0というダミーのインターフェース(NIC)を作り、
ServiceのIPはそのインターフェースに割り当てます

ExternalIPとは

• デフォルトではServiceにはKubernetes内部でのみ使用可能なIPアドレスであるClusterIPだけが自動で割り当てられます
  • Kubernetes外部からはPodにアクセスできません
• 外部からアクセス可能なIPをサービスに紐づけるのがExternalIPです
  • nodeのIPを指定することで、nodeのIPを介してPodへアクセスできるようになります

以上でやっと、冒頭の障害はなぜ起きるのかを説明できる準備ができました

冒頭の障害はなぜ起きるのか

• destroy.ymlを投げると、クラスタは次の状態になっています
  • 作成するサービスのExternalIPにinstance-2のIPを指定しています
  • ipvsモードでは、サービスのipをノードのkube-ipvs0インターフェースに割り当てます
  • そのため、instance-1のkube-ipvs0がExternalIPであるinstance-2のIPを持ってしまいます
    • instance-1 → instance-2の通信はすべてkube-ipvs0に吸収され、instance-1に戻ってしまいます
      • 通信不能でinstance-2がdownとKubernetesが判断
      • instance-2にsshするとinstance-1にログイン

補足

自分のクラスタのkube-proxy modeの設定を確認する方法

• masterで次を実行すると確認できます

kubectl get configmap kube-proxy -n kube-system -o yaml | grep 'mode:'

IPVSモードは必要？

大規模環境では有効です

• iptablesモードは次の理由から、大規模なクラスタでは重くなってしまいます
  • Podやサービスが増えるほどにiptablesのルールが大量に増える
  • パケットの転送はiptablesのテーブルを辿りながらマッチするルールを探索することになり、ルールが多いほど転送も重くなる(シーケンシャルリスト)
• そのためIPVSモードが導入されました。
  • IPVSはハッシュテーブルのため、iptablesのような負荷は起きません
