milk-V DuoAdvent Calendar 2023

Day 2

milk-V Duo で POE 監視カメラを作ろう

Last updated at Posted at 2023-11-10

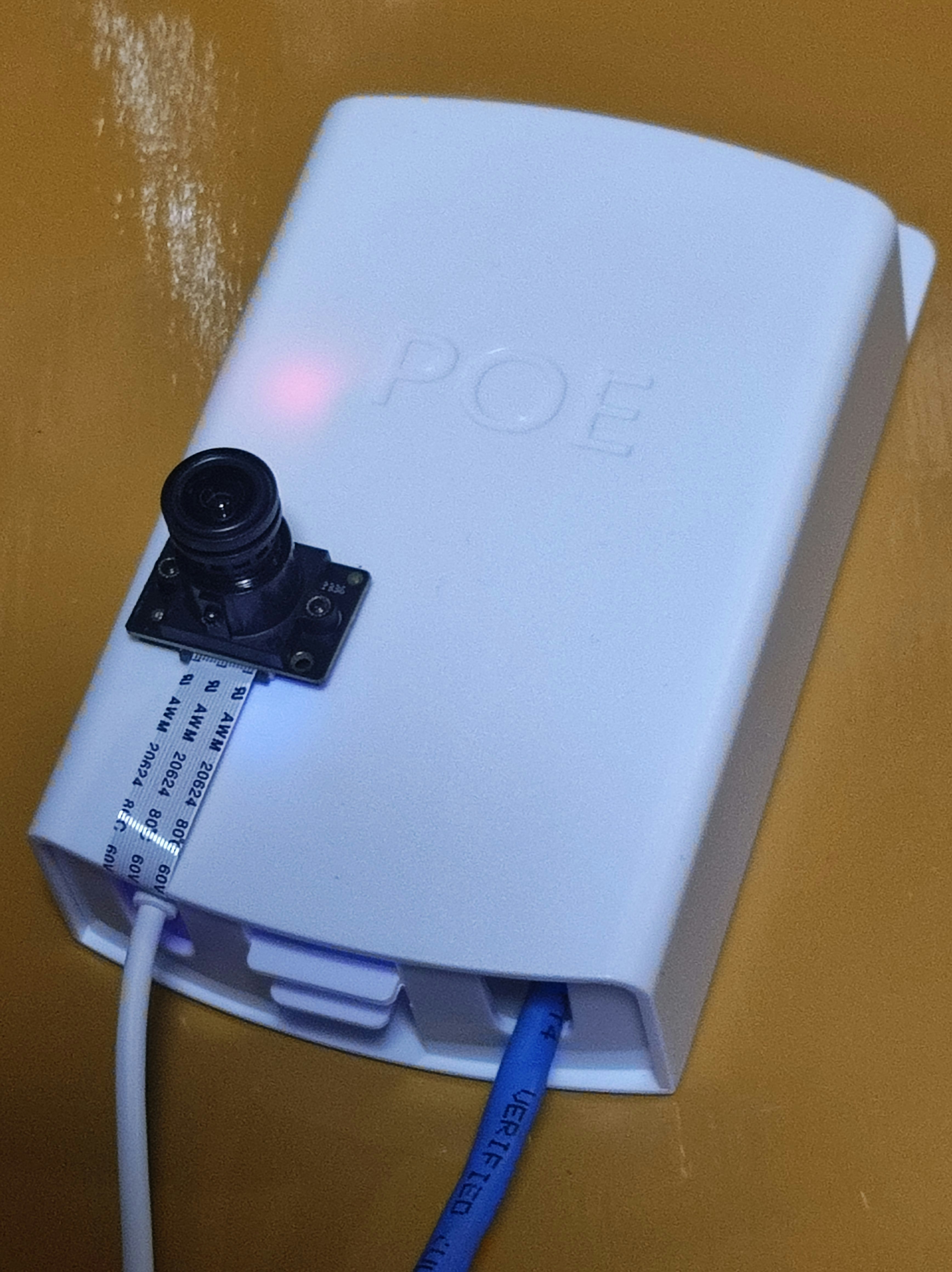

こんなものを、作ります。



「milk-V Duo First impression」
https://qiita.com/nanbuwks/items/2e704af9ea7d64480321

で紹介した小さい Linux マシン。

実は Milk-V Duo はRJ-45をつなぐことができる。
通常はパルストランス付きのRJ-45コネクタをつなぐのだが、Ethernetケーブルを直接はんだづけする猛者もいて、なんとそれで動いている。

さて、POE ケースというのがあって、

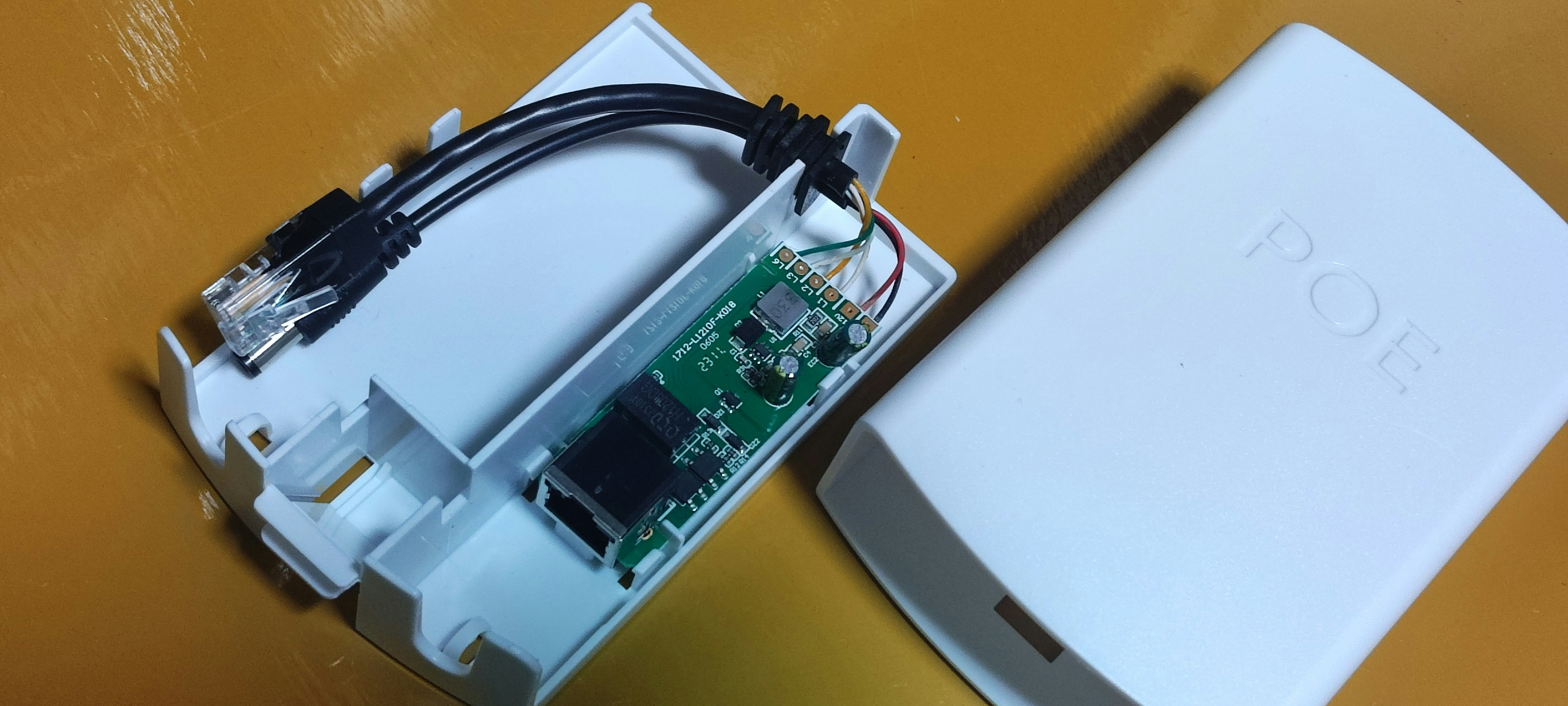

この中身はこんな。


DCJACK には 12V が出るようになっている。milk-V は https://github.com/milkv-duo/duo-hardware

によると 18V まで VSYS に入力できるらしい。

ということは、これを使うと 有線LANと電源、およびケースも一挙に milk-V に提供できるようになる。

楽しい工作を、はじめよう!

用意するもの

  • milk-V Duo
  • milk-V 用カメラ
  • ケーブルなど
  • PoE ケース

工作しよう

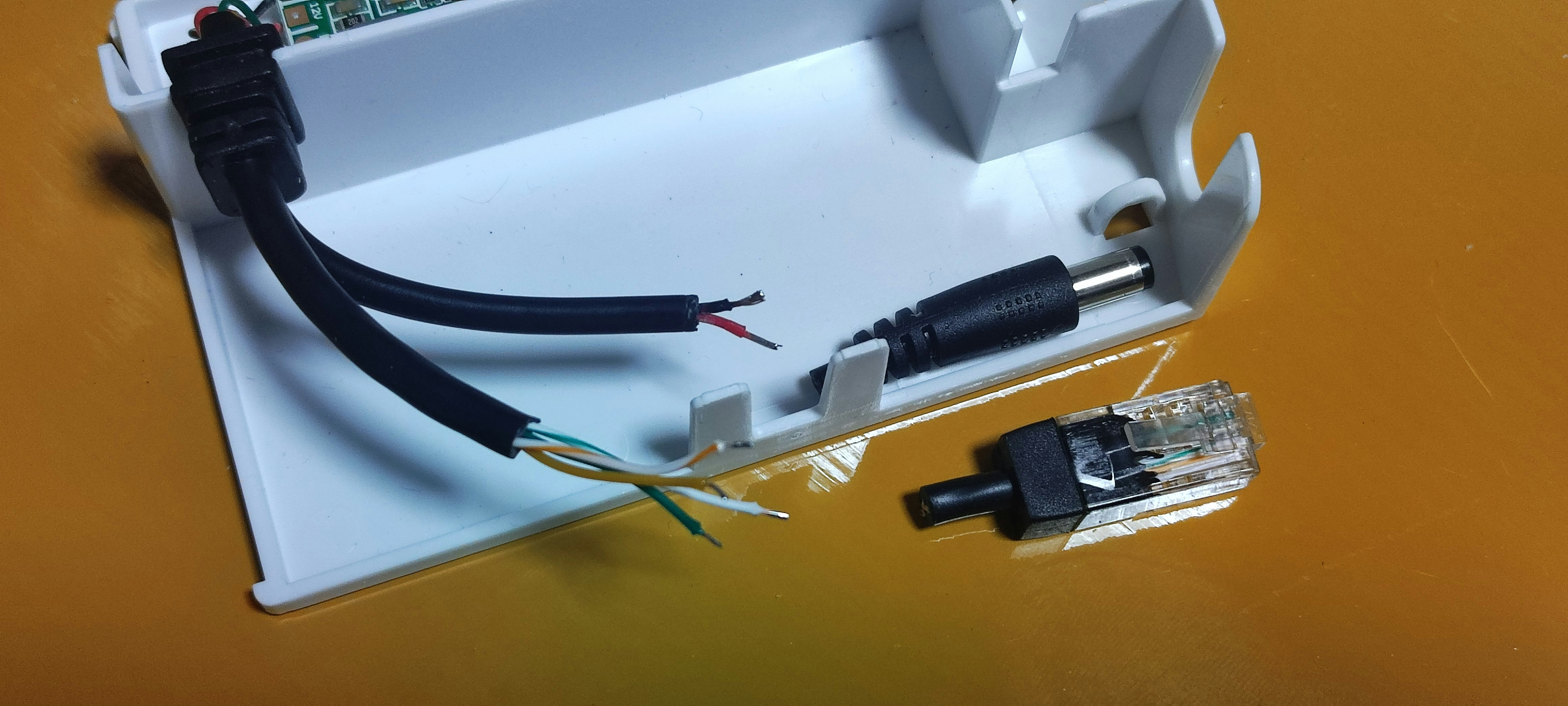

ケーブルをカットし、線をむきます。

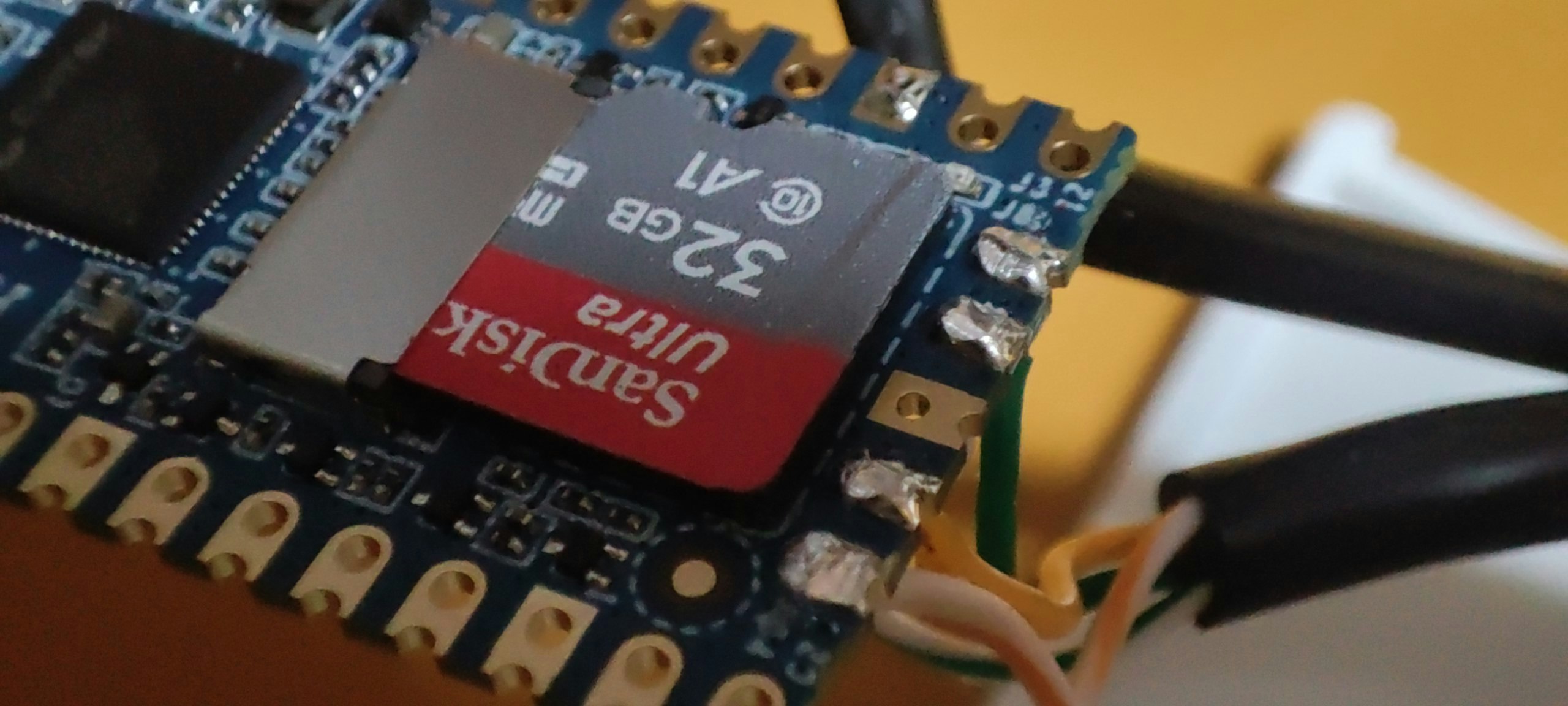

このように、接続します。赤の線は延長してください。


裏側はみ出たはんだを、カットします。


microSDカードに干渉
しないように。

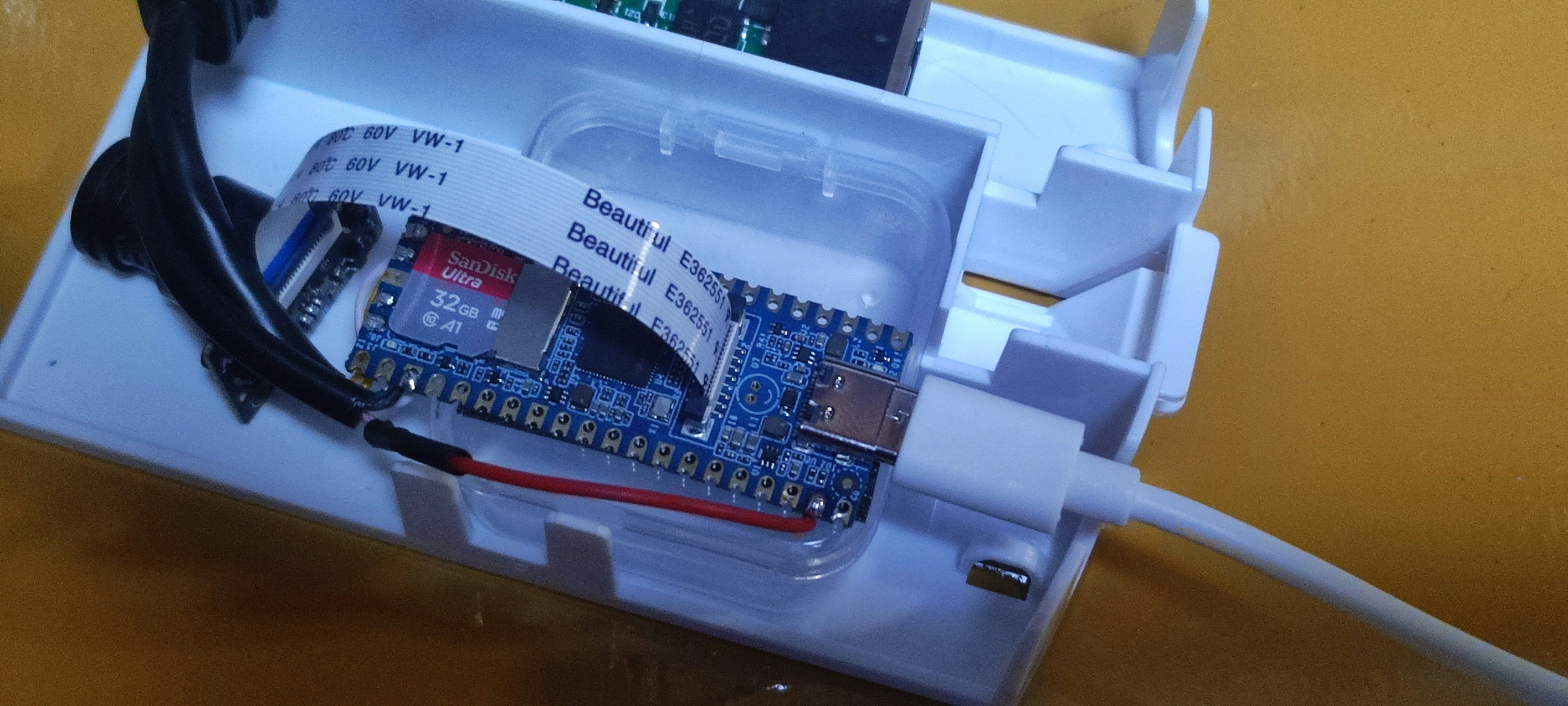

カメラのケースを土台にして、両面テープで止めます。

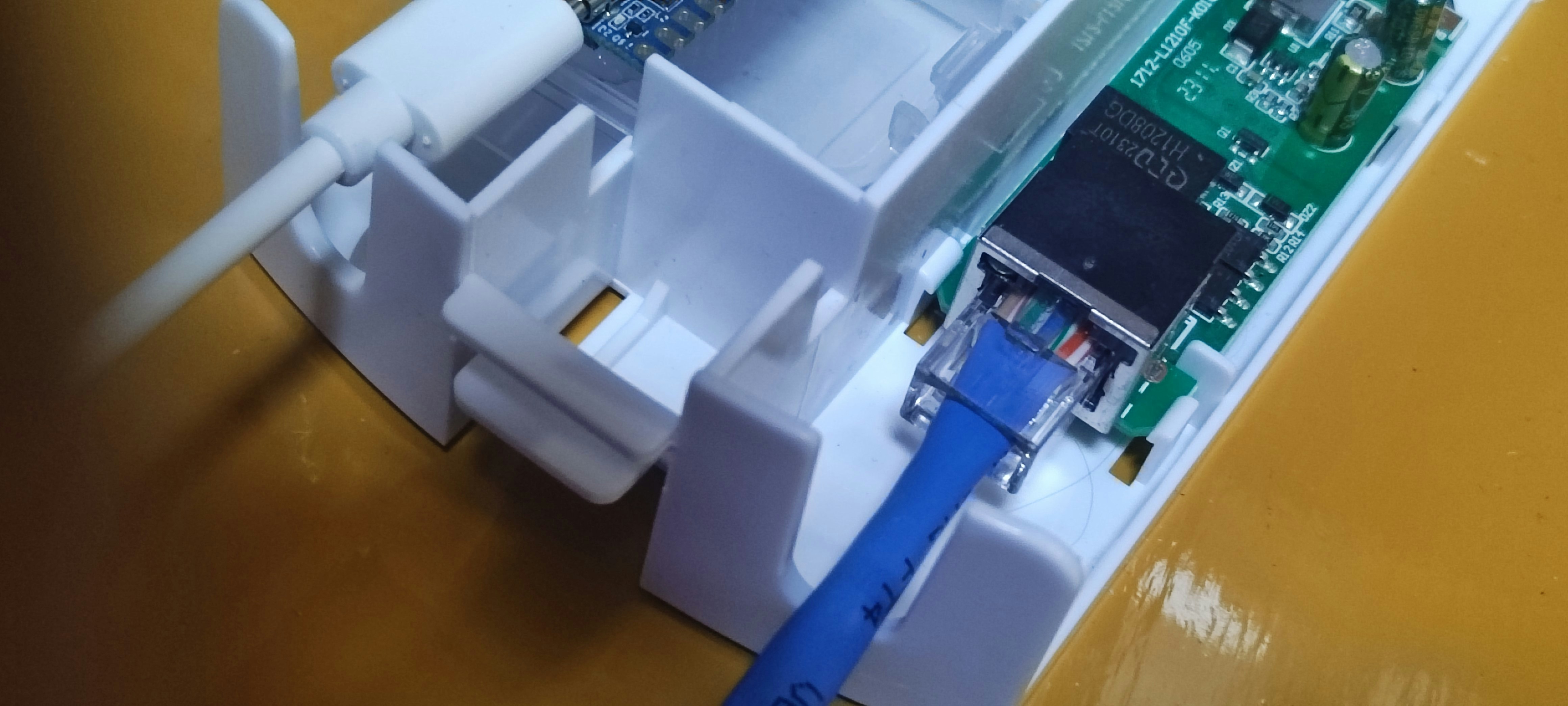

LANケーブルを配線

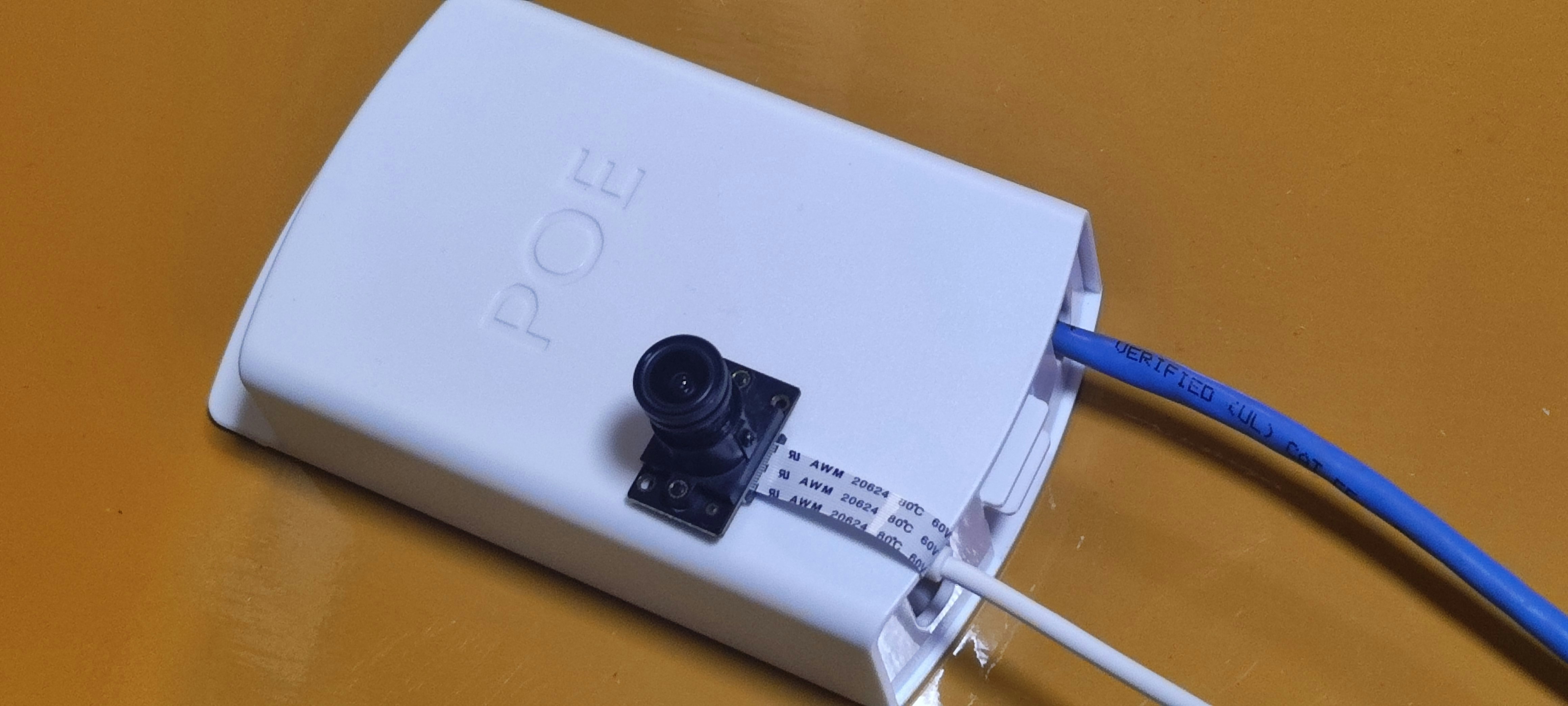

ケースを閉じて、カメラを両面テープで貼ります。

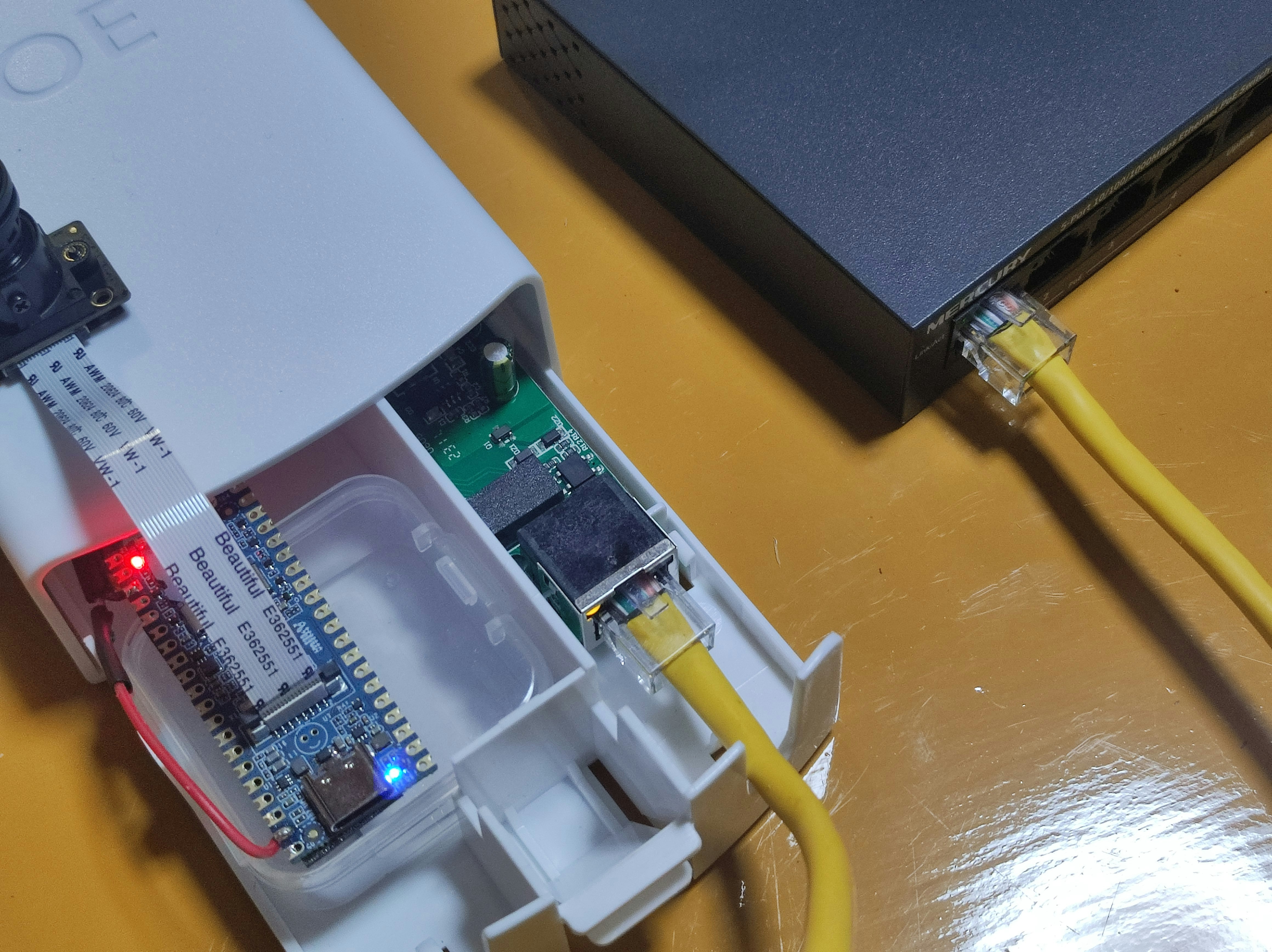

動作しているところ


この状態でのネットワーク状態

# ifconfig
eth0      Link encap:Ethernet  HWaddr A6:7B:4B:0E:8C:DA
          inet addr:192.168.0.105  Bcast:192.168.0.255  Mask:255.255.255.0
          inet6 addr: 2409:11:8c60:a00:6af5:62aa:787d:9220/64 Scope:Global
          inet6 addr: fe80::eb1a:a1f6:290e:6cf3/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:567 errors:0 dropped:0 overruns:0 frame:0
          TX packets:134 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:50407 (49.2 KiB)  TX bytes:11357 (11.0 KiB)
          Interrupt:22

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:112 errors:0 dropped:0 overruns:0 frame:0
          TX packets:112 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:6776 (6.6 KiB)  TX bytes:6776 (6.6 KiB)

usb0      Link encap:Ethernet  HWaddr B2:A7:11:F9:F8:FD
          inet addr:192.168.42.1  Bcast:192.168.42.255  Mask:255.255.255.0
          inet6 addr: fe80::b0a7:11ff:fef9:f8fd/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:87 errors:0 dropped:0 overruns:0 frame:0
          TX packets:49 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:14087 (13.7 KiB)  TX bytes:7792 (7.6 KiB)

インターネットにも繋がります。

[root@milkv-duo]~# ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8): 56 data bytes
64 bytes from 8.8.8.8: seq=0 ttl=60 time=10.268 ms
64 bytes from 8.8.8.8: seq=1 ttl=60 time=7.418 ms
^C
--- 8.8.8.8 ping statistics ---
2 packets transmitted, 2 packets received, 0% packet loss
round-trip min/avg/max = 7.418/8.843/10.268 ms

当然ながら、PoE アダプタを使うと USB ケーブルがなくても電源を供給することができます。
|

PoE アダプタを使わないときには、通常のLANインターフェースとして使います。そのときには USBケーブルから電源を供給します。

ソフトウェア設定

milk-V カメラについては以下で解説されています。
https://milkv.io/docs/duo/camera/gc2083

その中のリンクから、 duo_camera_test_v0.2.tar.gz を milk-V にダウンロードして、設定すると rtsp サーバとして動作するようになります。

カメラ映像を見てみる

ネットワーク接続で、rtsp プレーヤを使って見てみます。

rtsp は

rtsp://servername:portno/name でアクセスします。例えば milk-V Duo を USB の RDS ネットワークで接続していた場合、

rtsp://192.168.42.1:8554/stream0

で動作します。
