パートさんが日々、通信機器の稼働状況を専用画面で確認し、報告書を作成してメールで送信するという。
似たような業務ならどこの会社でも割とありがちだと思うけど、エンジニアからしたらそんなルーティンあり得ないので、ちょっとツール書いてみたという話。
考え方
元となる情報はすべてデータベースにあることが分かっている。
なので、データベースから生成したPDFファイルをメールに添付して送信するプログラムをサーバ側で実装し、cronにでも登録しておけば良い。
実行環境
- Ubuntu 16.04
- MySQL 5.7
- Python 3.5
帳票の生成方法
PythonのOpenPyXLモジュールでExcelファイルに出力することも考えたが、
【python + reportlab で 履歴書フォーマットPDFを作成】
の記事に触発されたので、ReportLabモジュールでPDFファイルを出力することにした。
インストール
pip3 install reportlab

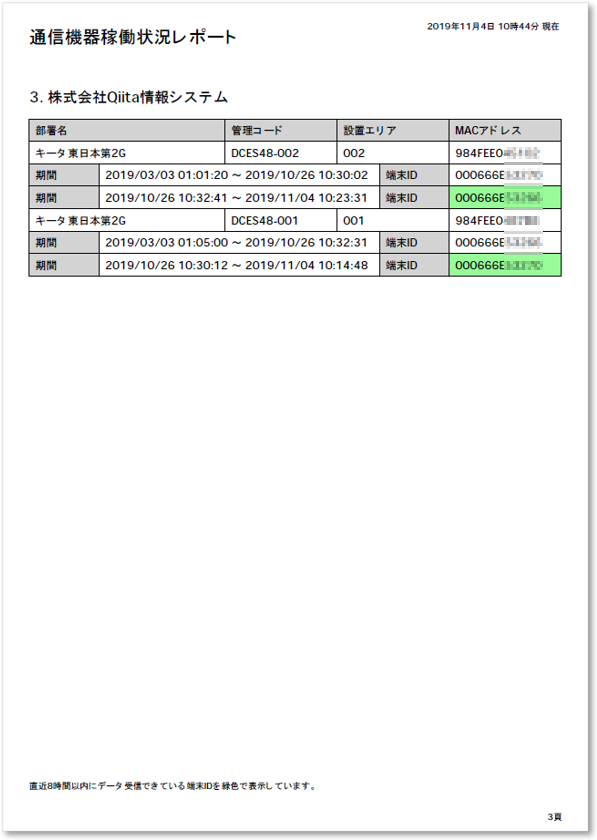

帳票サンプル
コードサンプル
PythonからMySQLに繋ぐ方法は色々あるが、たまたまMySQLdbがサーバに入っていたのでそれを使った。
あまり改変せずに掲載するが、スキームはそこそこ汎用性が高いと思うので参考にしてもらえれば。
Python
"""
データベースからPDF形式でレポートを生成し、メールに添付して送信する
"""
__author__ = "MindWood"
__version__ = "1.00"
__date__ = "31 Oct 2019"
import MySQLdb
from reportlab.pdfgen import canvas
from reportlab.pdfbase import pdfmetrics
from reportlab.pdfbase.cidfonts import UnicodeCIDFont
from reportlab.lib import colors
from reportlab.lib.pagesizes import A4, portrait
from reportlab.lib.units import mm
from reportlab.platypus import Table, TableStyle
import smtplib
from email import encoders
from email.mime.text import MIMEText
from email.mime.base import MIMEBase
from email.mime.multipart import MIMEMultipart
import os
import datetime
def setup_page():
"""フォントを登録し、ヘッダとフッタを設定する"""
pdfmetrics.registerFont(UnicodeCIDFont(font_name)) # フォントの登録
# ヘッダ描画
c.setFont(font_name, 18)
c.drawString(10*mm, height - 15*mm, "通信機器稼働状況レポート")
c.setFont(font_name, 9)
c.drawString(width - 58*mm, height - 10*mm, header_date)
# フッタ描画
c.drawString(10*mm, 16*mm, "直近8時間以内にデータ受信できている端末IDを緑色で表示しています。")
global page_count
c.drawString(width - 15*mm, 5*mm, "{}頁".format(page_count)) # ページ番号を描画
page_count += 1
def control_break():
"""顧客名でコントロールブレイクする"""
if ctrl_break_key == "": return
c.showPage()
setup_page()
def page_break(n):
"""改ページ処理"""
n += 1
if n < 28: return n
c.showPage()
setup_page()
return 0
# 基準日時の設定
dt = datetime.datetime.now()
header_date = "{:%Y年%-m月%-d日 %-H時%-M分 現在}".format(dt)
safe_date = "{:%Y/%m/%d %H:%M}".format(dt + datetime.timedelta(hours=-8)) # 8時間前
# PDFファイルの初期設定
pdf_filename = "report{:%y%m}.pdf".format(dt)
c = canvas.Canvas(pdf_filename, pagesize=portrait(A4)) # PDFファイル名と用紙サイズ
width, height = A4 # 用紙サイズの取得
c.setAuthor("MindWood")
c.setTitle("IoT gateway Working report")
c.setSubject("")
font_name = "HeiseiKakuGo-W5" # フォント名
page_count = customer_no = 1
setup_page()
ctrl_break_key = ""
# MySQLに接続
conn = MySQLdb.connect(host="localhost", user="xxxxxx", passwd="yyyyyy", db="zzzzzz", charset="utf8")
cursor = conn.cursor(MySQLdb.cursors.DictCursor)
# 通信機器のマスタ情報取得
cursor.execute('''
SELECT c.Name as CustName, d.Name as DeptName, a.Code, a.Area, hex(a.MacAddress) as MacAddress
FROM table0001 a
LEFT JOIN table0002 c ON a.CustomerID = c.CustomerID
LEFT JOIN table0003 d ON a.CustomerID = d.CustomerID AND a.DeptID = d.DeptID
ORDER BY c.CustomerID, d.DeptID, MacAddress;
''')
gws = cursor.fetchall()
for row_gw in gws:
# 顧客名が変わったら改ページ
if ctrl_break_key != row_gw["CustName"]:
control_break()
ctrl_break_key = row_gw["CustName"]
c.setFont(font_name, 15)
c.drawString(10*mm, height - 36*mm, "{}. {}".format(customer_no, ctrl_break_key))
customer_no += 1
data = [ [ "部署名", "管理コード", "設置エリア", "MACアドレス" ] ] # 通信機器の見出し
table = Table(data, colWidths=(70*mm, 40*mm, 40*mm, 40*mm), rowHeights=8*mm) # 表の作成
table.setStyle(TableStyle([
("FONT", (0, 0), (-1, -1), font_name, 11), # フォント
("BOX", (0, 0), (-1, -1), 1, colors.black), # 外側罫線
("INNERGRID", (0, 0), (-1, -1), 0.25, colors.black), # 内側罫線
("VALIGN", (0, 0), (-1, -1), "MIDDLE"), # 文字を縦方向中央に揃える
("BACKGROUND", (0, 0), (-1, -1), colors.lightgrey), # 灰色で塗り潰す
]))
table.wrapOn(c, 10*mm, height - 50*mm) # 表の位置
table.drawOn(c, 10*mm, height - 50*mm) # 表の位置
line_count = 1
styles = [
("FONT", (0, 0), (-1, -1), font_name, 11),
("BOX", (0, 0), (-1, -1), 1, colors.black),
("INNERGRID", (0, 0), (-1, -1), 0.25, colors.black),
("VALIGN", (0, 0), (-1, -1), "MIDDLE"),
]
MacAddress = row_gw["MacAddress"]
if os.uname()[1] == "ip-172-35-10-XX": # 特定のサーバなら
MacAddress = "XXXXXXXXXXXX"
styles.append(("BACKGROUND", (3, 0), (3, 0), colors.yellow)) # 黄色で塗り潰す
data = [ [ row_gw["DeptName"], row_gw["Code"], row_gw["Area"], MacAddress ] ] # 通信機器の明細データ
table = Table(data, colWidths=(70*mm, 40*mm, 40*mm, 40*mm), rowHeights=8*mm)
table.setStyle(TableStyle(styles))
table.wrapOn(c, 10*mm, height - 50*mm - 8*mm * line_count)
table.drawOn(c, 10*mm, height - 50*mm - 8*mm * line_count)
line_count = page_break(line_count)
# データ受信日時の取得
cursor.execute('''
SELECT hex(TermID) as TermID, from_unixtime(min(Time),"%Y/%m/%d %H:%i:%S") as from_date, from_unixtime(max(Time),"%Y/%m/%d %H:%i:%S") as to_date FROM table0005
WHERE MacAddress=0x{} GROUP BY TermID ORDER BY to_date;
'''.format(MacAddress))
terms = cursor.fetchall()
for row_term in terms:
data = [ [ "期間", row_term["from_date"] + " ～ " + row_term["to_date"], "端末ID", row_term["TermID"] ] ] # 端末の明細データ
table = Table(data, colWidths=(25*mm, 100*mm, 25*mm, 40*mm), rowHeights=8*mm)
styles = [
("FONT", (0, 0), (-1, -1), font_name, 11),
("BOX", (0, 0), (-1, -1), 1, colors.black),
("INNERGRID", (0, 0), (-1, -1), 0.25, colors.black),
("VALIGN", (0, 0), (-1, -1), "MIDDLE"),
("BACKGROUND", (0, 0), (0, 0), colors.lightgrey),
("BACKGROUND", (2, 0), (2, 0), colors.lightgrey),
]
if row_term["to_date"] > safe_date: # 最終受信日時が直近8時間以内なら
styles.append(("BACKGROUND", (3, 0), (3, 0), colors.palegreen))
table.setStyle(TableStyle(styles))
table.wrapOn(c, 10*mm, height - 50*mm - 8*mm*line_count)
table.drawOn(c, 10*mm, height - 50*mm - 8*mm*line_count)
line_count = page_break(line_count)
# MySQLの切断
cursor.close()
conn.close()
# PDFファイルに保存
c.showPage()
c.save()
# PDFファイルをメール送信
from_addr = "xxxxxx@yyyyyy.com"
to_addr = "zzzzzz@xxxx.co.jp"
bcc_addr = "xxxxxx@gmail.com" # カンマ区切りで複数指定可
rcpt = bcc_addr.split(",") + [to_addr]
msg = MIMEMultipart()
msg["Subject"] = "通信機器稼働状況レポート {:%Y年%-m月}".format(dt)
msg["From"] = from_addr
msg["To"] = to_addr
msg.attach(MIMEText("""
本メールはシステムから自動送信しています。
XXXXサーバのシステム稼働状況を添付いたします。
""".strip()))
attachment = MIMEBase("application", "pdf")
file = open(pdf_filename, "rb+")
attachment.set_payload(file.read())
file.close()
encoders.encode_base64(attachment)
attachment.add_header("Content-Disposition", "attachment", filename=pdf_filename)
msg.attach(attachment)
smtp = smtplib.SMTP("smtp.xxxxxx.com", 587) # SMTPサーバ
smtp.starttls()
smtp.login(from_addr, "PASSWORD") # パスワード
smtp.sendmail(from_addr, rcpt, msg.as_string())
smtp.close()
