NXP SE050検証(環境構築編)(prepare for testing NXP SE050)

はじめに

2019/12/14に開かれた IoTSecJPにてお時間をいただき
セキュアエレメントとIoTデバイスセキュリティ
と題してお話させていただきました。
その内容をベースにまとめていきたいと思います。

環境セットアップ

前回、選択したNXP SE050C1を使い、まずはデバイス認識ができるかチェックしていく。
ATECC608Aで実施したArduinoによるデバイス認識方法を試していく。

ESP32-DevkitCを用意しI2Cは100kHzで
SE050をピン21,22に接続する。

ATECC608Aのように3.3v、GND、SCL、SDAの4本の接続だけでは認識しなかった。Pin15 VOUT とPin18 VCCを接続する必要があるようだ。

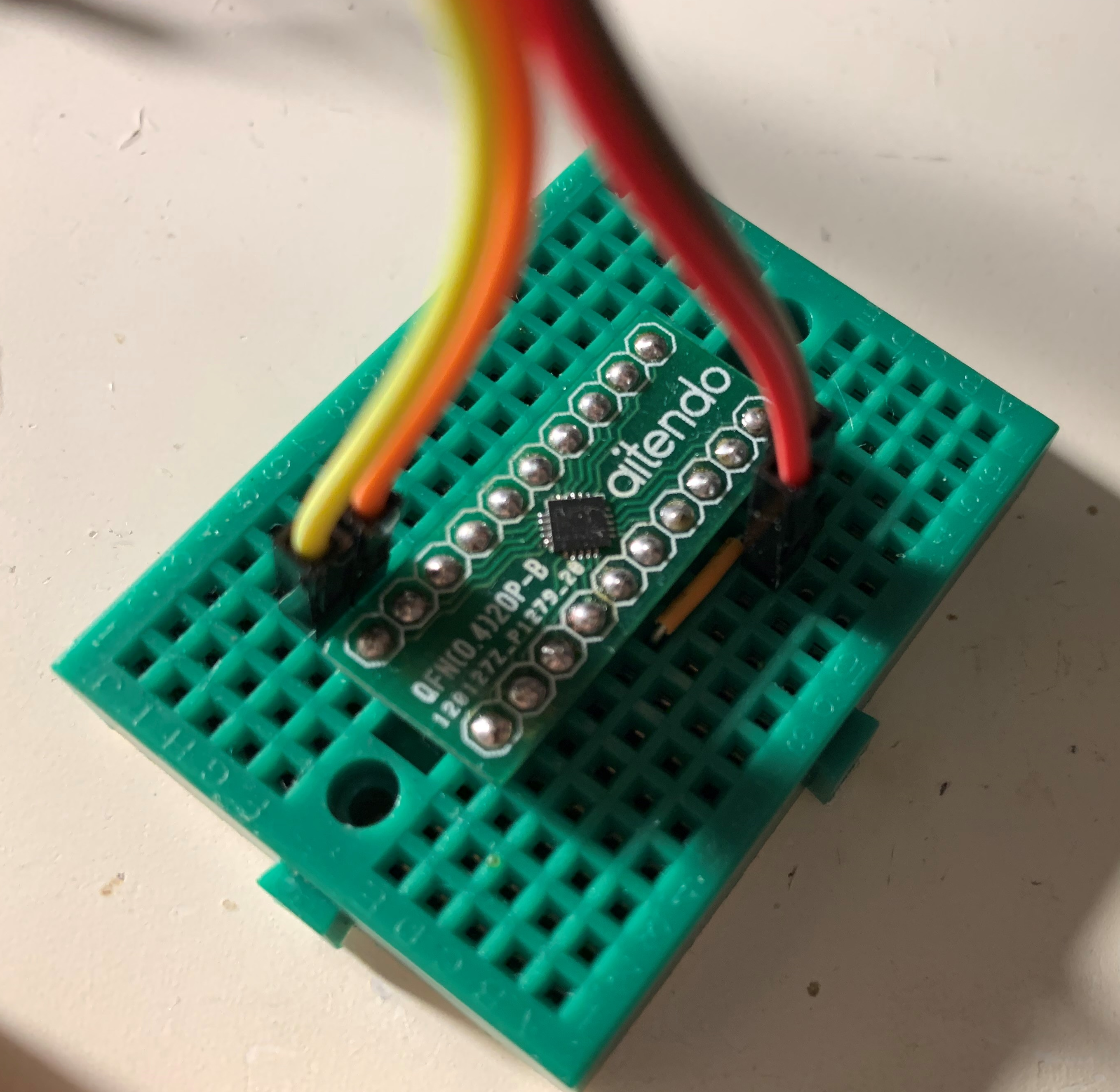

ブレッドボードでジャンパーを飛ばす。

テスト結果

Scanning...
device found on I2C port 0 at address 0x48  !
done

Scanning...
device found on I2C port 0 at address 0x48  !
done

問題なく認識できた。
次回以降、ESP32でSE050を動かせるかを試してみる。
