IchigoJamとパソコンを、USBシリアルケーブルPL2303HXでつなぐ

More than 1 year has passed since last update.

環境

・ノートPC Windows 10 Home
・こどもパソコンIchigoJam ( https://ichigojam.net/ )
・USB to UART TTLシリアルケーブル 1M (PL2303HX)( https://amzn.to/2LjbPlW )
・ジャンパー線オスーオス 4本

1. IchigoJamとUSBシリアルケーブルをつなぐ


USBシリアル --- IchigoJam
赤 --- CN5の5V
黒 --- CN5のGND
白 --- CN3のTXD
緑 --- CN3のRXD

まだPCにはつなぎません。

2. PCにPL2303HX用のドライバをインストール

http://www.ifamilysoftware.com/Drivers/PL2303_64bit_Installer_1.exe
をダウンロードし、ダブルクリックしてインストールしてください。

「この不明な発行元からのアプリがデバイスに変更を加えることを許可しますか?」→「はい」。

Welcomeメッセージが表示されたら
→「Next」

Ready to install と表示されたら
→「Install」

Installが終わるまで待ちます

USBシリアルアダプタをさしてくださいと表示されたら
→アダプタをさして「Continue」

最後に再起動しますかと表示されたら
→「Finish」してPCを再起動する

再起動したらドライバが動くか確認。スタートボタンをおす

設定(歯車のアイコン)をおす

「デバイス」をおす

表示されない場合はアダプタをさす

アダプタをさして、「Profilic USB to Serial...」 と表示されたらOK。

確認後はexeファイルを削除してかまいません。

3. PCに IJKB をインストール

(1) IJKBをダウンロード

https://github.com/tarosay/IJKB で 「Clone or download」を押す
スクリーンショット 2019-04-30 09.49.25.png
「Download zip」を押してPCの適当なフォルダにダウンロード
スクリーンショット 2019-04-30 09.49.50.png

(2) zipファイルを解凍

うちでは7Zipを使って解凍しています(https://ja.osdn.net/projects/sevenzip/)

(3) IJKBをインストール

解凍するとIJKBのフォルダができます
「Setup」の中の「IJKB_Setup.msi」を実行します

4. IJKBを起動

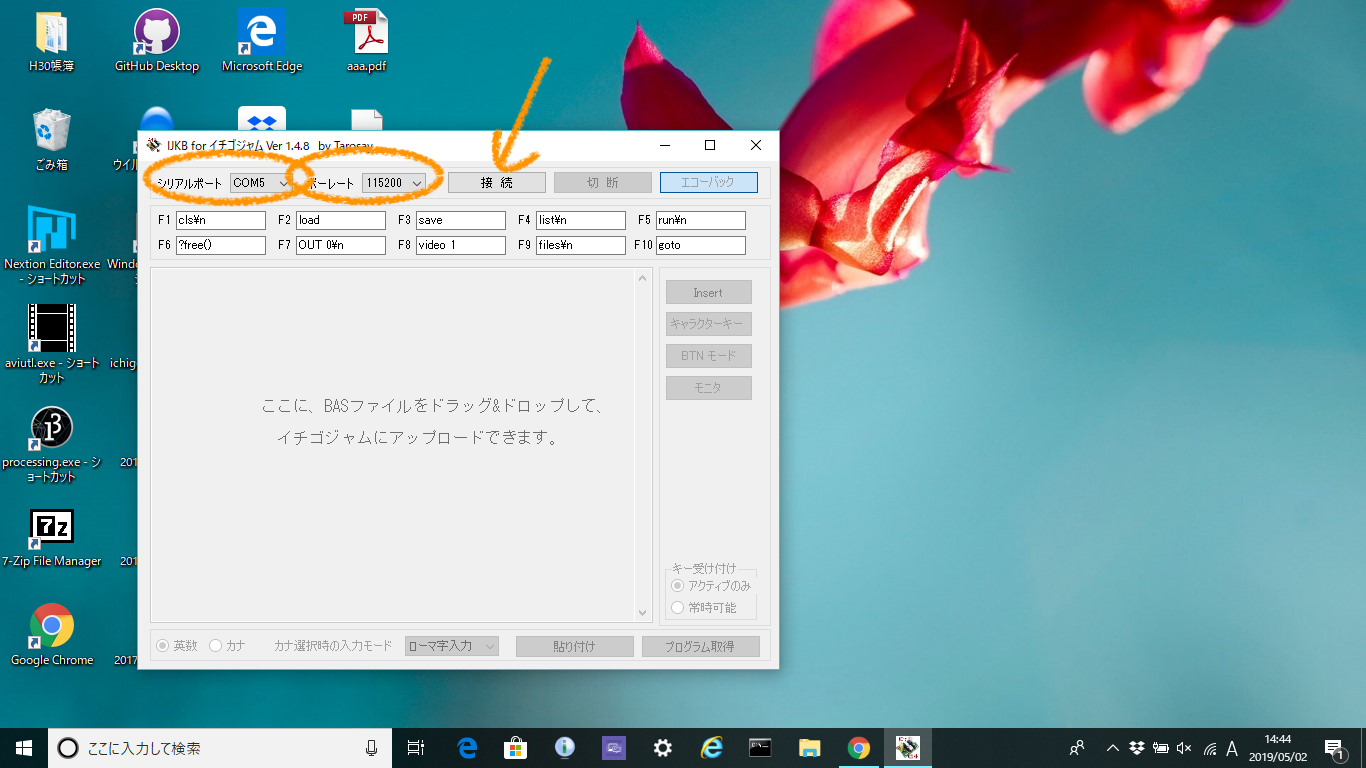

シリアルポートが、システム設定で見たCOMポートと一致しているはず
(ちがっていたら合わせる)
ボーレートは115200にする
これで「接続」を押すと、IchigoJamとのシリアル通信が始まります。
IchigoJamの電源もONにしてください。

「モニタ」を押すと、IchigoJamのモニターと同じような表示が出ます。
キー入力は灰色の画面で、たとえば
「led1」(+Enterキー)
と打ってみてください。IchigoJamのLEDがついたら成功です。

参考サイト

ありがとうございます!

・Android Thingsでシリアル通信(UART)する(PL2303HX内蔵USBシリアル変換ケーブルを使用)https://qiita.com/aoinakanishi/items/6a1ddec3ed9ed3f2fd07

・イチゴジャム レシピ USBシリアルとの接続
https://15jamrecipe.jimdo.com/%E5%91%A8%E8%BE%BA%E6%A9%9F%E5%99%A8/%E3%83%91%E3%82%BD%E3%82%B3%E3%83%B3%E3%81%A8%E6%8E%A5%E7%B6%9A/%E4%BD%BF%E7%94%A8%E6%96%B9%E6%B3%95/

・Prolific PL-2303 のドライバが認識しないときの対策
http://edcv.net/network/prolific-pl-2303-drive/
