初心者エンジニアによるAndroidアプリ開発日記④

まえがき

AndroidStudioでプロジェクトを立ち上げ、フォルダ構成やAndroidStudioの機能を一通り把握できたので、いよいよ実装に入っていきます。ChatGPTに相談し、まずはレイアウトから着手することにしました。

前回はこちら

目次

• 概要
• 実装する画面
• XMLについて
  • XMLのレイアウト
  • XMLのオブジェクト
  • XMLのレイアウト・Widgetsのプロパティ
• 実装
  • タイトル画面
  • クイズ画面
  • 不正解画面
• 終わりに

---

概要

この記事では、国旗当てクイズアプリのレイアウトの実装内容や、調べた内容を記載する。

実装する画面

作るものについては1回目の記事に記載しました。ここで必要な画面は、以下のようになりそうです。

• タイトル画面
  • スタートボタン付き
• クイズ画面
  • 国旗と、4択の選択肢が表示される
  • 正解を選択すると、次の問題に移動
  • 不正解で、不正解画面を表示
• 不正解画面
  • 「タイトルへ戻る」ボタン付き
  • 正解数が表示される

ハイスコアの表示や問題のブックマーク機能など、他にも追加したい機能はありますが、初めてのAndroidアプリ開発ということでシンプルなものを作成します。

以上の3つの画面を、ChatGPTに頼りながら実装していきます。

XMLについて

まず、レイアウトで用いるXMLについて簡単に説明します。resフォルダ内にてXMLは、

<レイアウトの種類>
    <オブジェクト1/>
    <オブジェクト2/>
        　:

</レイアウトの種類>

となっているようです。タグの中で、文言や空白の範囲などが設定できるようです。

XMLのレイアウト

• LinearLayout
  今回はLinearLayoutのみ使いました。android:orientation="vertical"なら縦方向、"horizontal"なら横方向に、直線的にオブジェクトを配置します。LinearLayout以外のレイアウトに関してはこちらが参考になります。

XMLのオブジェクト

こちらの記事によると、Widgetsというらしいです。

• ImageView：画像
• TextView：テキスト
• Button：ボタン
• GridLayout：格子状にWidgetsを並べる　など

XMLのレイアウト・Widgetsのプロパティ

重要と思われるものをざっと列挙します。

• 大きさ関連：layout_width、layout_hightなど
• 余白関連：padding、layout_margin〇〇系など
• 配置関連：layout_gravity、layout_weightなど
• 文言関連：text、textSize、textStyleなど

以下の記事が参考になります。

• https://qiita.com/naoi/items/8fb5e565342c3d642411
• https://qiita.com/Tsubasa12/items/db7db2fdda3124e3c583
• https://androidkoko.com/android/gravity.html

実装

前回の記事で調べたように、resフォルダ内のlayoutフォルダ内に画面用XMLを作成します。

タイトル画面

縦画面

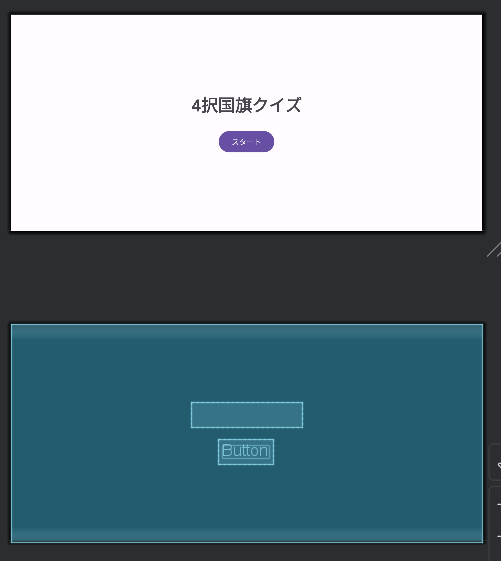

横画面

コード

app/res/layout/activity_title.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center"
    android:padding="16dp">

    <!-- タイトルテキスト -->
    <TextView
        android:id="@+id/titleText"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/app_title"
        android:textSize="32sp"
        android:textStyle="bold"
        android:layout_marginBottom="24dp"
        android:gravity="center" />

    <!-- スタートボタン -->
    <Button
        android:id="@+id/startButton"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/start_button" />
</LinearLayout>

クイズ画面

縦画面のコードだけでは、横画面になったときレイアウトが崩れてしまったので、横画面用のxmlファイルを作成しました。layoutフォルダと同じ階層にlayout-landフォルダを作成し、同じ名前のxmlフォルダを作成することで、それが横画面用のレイアウトコードになるようです（こちらを参考）。

縦画面

縦画面のコード

app/res/layout/activity_quiz.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:id="@+id/flagImage"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:src="@drawable/sample_flag"
        android:contentDescription="@string/flag_image"
        android:scaleType="centerCrop"
        android:layout_marginBottom="32dp"
        android:layout_marginTop="32dp"/>

    <!-- 国旗を表示する ImageView -->
    <ImageView
        android:id="@+id/flagImage"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:src="@drawable/sample_flag"
        android:contentDescription="@string/flag_image"
        android:layout_marginBottom="32dp"
        android:layout_marginTop="32dp"/>

    <!-- 4つの選択肢ボタン -->
    <Button
        android:id="@+id/option1"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="@string/option1"
        android:layout_marginBottom="16dp"/>

    <Button
        android:id="@+id/option2"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="@string/option2"
        android:layout_marginBottom="16dp"/>

    <Button
        android:id="@+id/option3"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="@string/option3"
        android:layout_marginBottom="16dp"/>

    <Button
        android:id="@+id/option4"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="@string/option4"
        android:layout_marginBottom="16dp"/>
</LinearLayout>

横画面

横画面のコード

app/res/layout-land/activity_quiz.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="horizontal"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="16dp">

    <!-- 国旗を表示する ImageView -->
    <ImageView
        android:id="@+id/flagImage"
        android:layout_width="0"
        android:layout_height="200dp"
        android:src="@drawable/sample_flag"
        android:contentDescription="@string/flag_image"
        android:scaleType="centerCrop"
        android:layout_marginStart="16dp"
        android:layout_marginEnd="16dp"
        android:layout_gravity="center_vertical"
        android:layout_weight="1"
        />

    <!-- 選択肢を表示する GridLayout -->
    <GridLayout
        android:layout_width="0dp"
        android:layout_height="200dp"
        android:columnCount="2"
        android:rowCount="2"
        android:layout_gravity="center_vertical"
        android:layout_marginStart="16dp"
        android:layout_weight="1"
        >

        <Button
            android:id="@+id/option1"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_columnWeight="1"
            android:layout_rowWeight="1"
            android:text="@string/option1"
            android:padding="12dp"
            android:layout_margin="8dp" />

        <Button
            android:id="@+id/option2"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_columnWeight="1"
            android:layout_rowWeight="1"
            android:text="@string/option2"
            android:padding="12dp"
            android:layout_margin="8dp" />

        <Button
            android:id="@+id/option3"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_columnWeight="1"
            android:layout_rowWeight="1"
            android:text="@string/option3"
            android:padding="12dp"
            android:layout_margin="8dp" />

        <Button
            android:id="@+id/option4"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_columnWeight="1"
            android:layout_rowWeight="1"
            android:text="@string/option4"
            android:padding="12dp"
            android:layout_margin="8dp" />
    </GridLayout>
</LinearLayout>

不正解画面

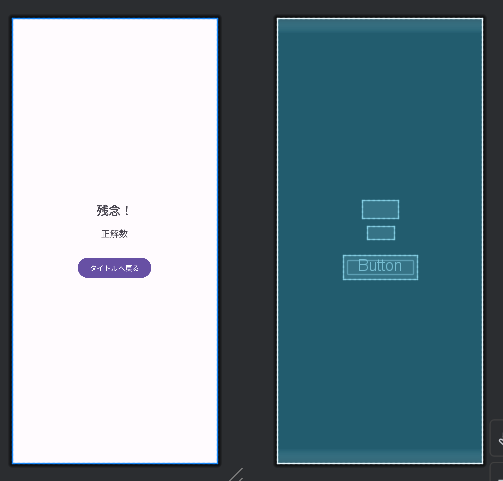

縦画面

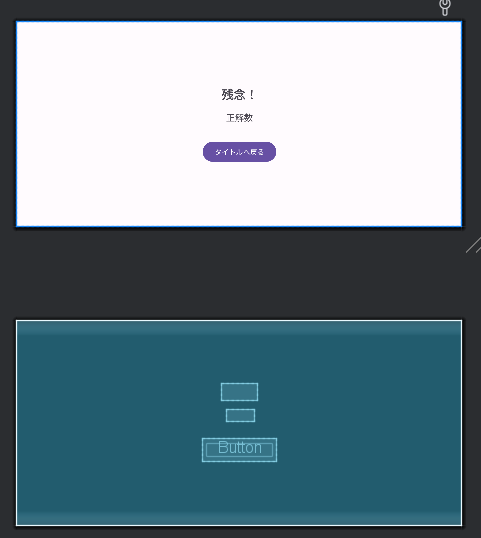

横画面

コード

app/res/layout/activity_incorrect.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center"
    android:padding="16dp">

    <!-- 残念メッセージ -->
    <TextView
        android:id="@+id/messageTextView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/game_over"
        android:textSize="24sp"
        android:textStyle="bold"
        android:layout_marginBottom="16dp" />

    <!-- 正解数表示 -->
    <TextView
        android:id="@+id/correctAnswerCountTextView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/score"
        android:textSize="18sp"
        android:layout_marginBottom="32dp" />

    <!-- タイトルに戻るボタン -->
    <Button
        android:id="@+id/returnToTitleButton"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/return_title" />
</LinearLayout>

その他

文言の設定

app/res/values/strings.xml

<resources>
    <string name="app_name">FlagQuizApp</string>
    <string name="app_title">4択国旗クイズ</string>
    <string name="start_button">スタート</string>
    <string name="option1">選択肢1</string>
    <string name="option2">選択肢2</string>
    <string name="option3">選択肢3</string>
    <string name="option4">選択肢4</string>
    <string name="game_over">残念！</string>
    <string name="score">正解数</string>
    <string name="return_title">タイトルへ戻る</string>
</resources>

終わりに

今回はレイアウトの実装をまとめました。ChatGPTに相談しながら進めましたが、画面案を提示するとコードまで出力してくれたため、そこまで苦労はしませんでした。ただ、横画面にするとレイアウトが崩れたり、余白を調整したりしたい場合は自分でXMLについて調べる必要があり、そこには時間がかかりました。次回、Kotlinによるロジックの実装ができればと思います。
